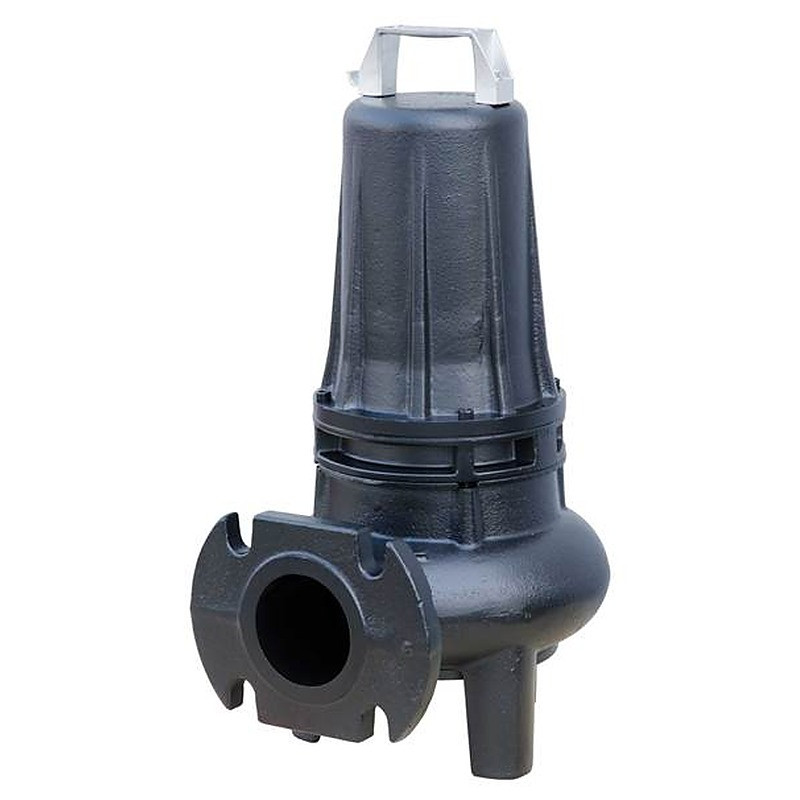

DNB 65-2/110 - panardinamas siurblys nuotekoms ir drenažui su S-Flow darbaračiu
DRENO DNB - ketiniai panardinami siurbliai švariems skysčiams ir nuotekoms siurbti bei drenažui: nuotekų ir drenažo šuliniams, kanalizacijai ir nuotekų valymo įrenginiams. Dvikanalis S-Flow darbaratis praleidžia kietąsias daleles su trumpais pluoštais: DN65 modeliai - iki 50 mm, DN80 - iki 70 mm. Horizontalus flanšinis išvadas DN65 PN10 arba DN80 PN16 tinka stacionariam montavimui ant automatinio sujungimo kojelės. Ties 14.4 m³/val. šie modeliai kelia nuo 9 m (DNB 80-2/150) iki 19 m (DNB 65-2/220-2).
DNB 65-2/110 (gamintojo kodas DNB 65-2/110 M): 1~230 V, be plūdinio jungiklio, variklis 1.1 kW (P1 1.5 kW), vardinė srovė 7.5 A; išvadas - flanšas DN65 PN10 su G 2" sriegiu, praeinamumas 50 mm; kėlimo aukštis 12.5 m ties 3.6 m³/val., 5.5 m ties 28.8 m³/val., 3 m ties 39.6 m³/val.; kabelis H07RN8F 3x1, 10 m, su Schuko kištuku; mažiausias panardinimo lygis 458 mm, svoris 29 kg.
Kaip veikia DNB 65-2/110 siurblys
Siurblys dirba panardintas, variklį aušina skystis. 2 polių asinchroninis variklis sukasi 2850 aps./min, apsaugos laipsnis - IP68, izoliacijos klasė - F (155 °C).
Sandarinimas: dvi mechaninės sandarinimo poros, sumontuotos nugara į nugarą alyvos kameroje. Variklio pusėje - anglies ir keramikos pora (CA/CE/Viton), darbaračio pusėje - silicio karbido pora (SiC/SiC/Viton). Papildomas NBR lūpinis sandariklis sulaiko alyvą, jei ji pradėtų tekėti. Alyvos kamerą galima apžiūrėti.
Išvadas: DNB 65-2/110 - flanšas DN65 PN10 su G 2" sriegiu, todėl tinka ir žarnos jungtis; DNB 65-2/220-2 - flanšas DN65 PN10; DNB 80 - flanšas DN80 PN16. Stacionariame šulinyje siurblys gali būti statomas ant gamintojo automatinio sujungimo kojelės su kreipiančiaisiais vamzdžiais (perkama atskirai).
Šiluminė apsauga įmontuota apvijoje. Vienfaziuose 1~230 V varikliuose bimetalinis jungiklis atsijungia ties 130 °C ir, varikliui atvėsus iki 75 °C, vėl įjungia maitinimą - siurblys pasileidžia pats. DNB 65-2/220-2 ir DNB 80-2/220 turi T1-T2 šiluminius jutiklius. Jų laidai (kabelis 4x1.5 + 2x0.50) būtinai jungiami prie valdymo skydo su apsaugos kontaktais: jutikliai atsijungia ties 130 °C ir vėl susijungia tik atvėsus iki 75 °C.
DNB 80-2/150 1~230 V versijos plūdinis jungiklis įjungia ir išjungia siurblį pagal skysčio lygį. Plūdei reikia vietos laisvai kilti ir leistis. DNB 65-2/110, DNB 65-2/220-2, DNB 80-2/150 3~400 V versija ir DNB 80-2/220 plūdinio jungiklio neturi: juos įjungia ir išjungia valdymo skydas su lygio reguliatoriumi arba operatorius.
Vienfaziai modeliai turi Schuko kištuką, trifaziai - laisvus kabelio galus; kabelis H07RN8F, 10 m.
Kaip pasirinkti DNB 65-2/110 pagal darbo tašką

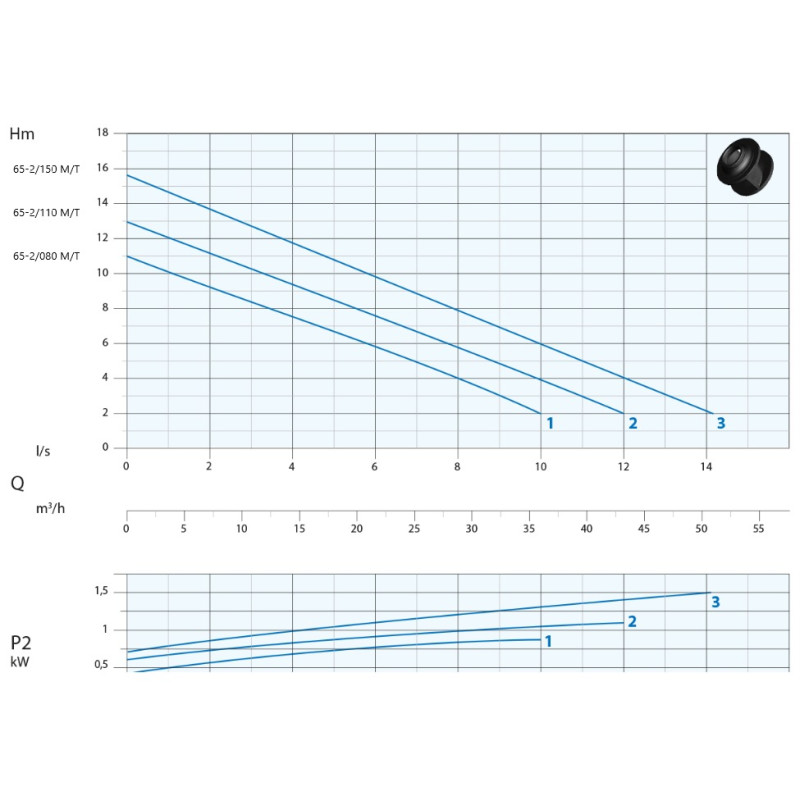

Modelis renkamas pagal darbo tašką (debitą esant bendram kėlimo aukščiui), dalelių dydį ir maitinimą. Lentelėje - gamintojo lentelės taškai.
| Modelis | Maitinimas | Išvadas | Ties 14.4 m³/val. | Ties 28.8 m³/val. |
|---|
| DNB 65-2/110 | 1~230 V, 1.1 kW | DN65 / G 2" | 9.5 m | 5.5 m |
| DNB 65-2/220-2 | 3~400 V, 2.2 kW | DN65 | 19 m | 14.5 m |
| DNB 80-2/150 | 1~230 V arba 3~400 V, 1.5 kW | DN80 | 9 m | 7.5 m |
| DNB 80-2/220 | 3~400 V, 2.2 kW | DN80 | 12.5 m | 10.5 m |
- Mažesnio debito ir didesnio kėlimo aukščio darbui - DNB 65-2/220-2: ties 3.6 m³/val. jis kelia 22.5 m, o gamintojo kreivė baigiasi ties maždaug 29 m³/val. ir 14.5 m.
- Dideliam debitui esant nedideliam kėlimo aukščiui - DNB 80: DNB 80-2/150 ties 64.8 m³/val. kelia 3.5 m, DNB 80-2/220 ties 86.4 m³/val. - taip pat 3.5 m. DNB 65-2/110 ties 39.6 m³/val. kelia 3 m.
- Pavyzdys: siurblinei reikia 28.8 m³/val. (8 l/s) esant 10 m bendram kėlimo aukščiui. DNB 80-2/220 šiame taške kelia 10.5 m - tinka; DNB 80-2/150 - 7.5 m, per mažai; DNB 65-2/220-2 - 14.5 m, su atsarga.
- Kai nuotekose yra didesnių kietųjų dalelių, renkamas DN80 modelis su 70 mm praeinamumu.
Į ką atkreipti dėmesį montuojant DNB 65-2/110
- Skystis. Iki 40 °C, kai siurblys visiškai panardintas; pH nuo 6 iki 10; tankis mažesnis kaip 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m.
- Sprogi aplinka. Šie modeliai - standartinės versijos be ATEX sertifikato: sprogioje aplinkoje ir degiems skysčiams jų naudoti negalima.

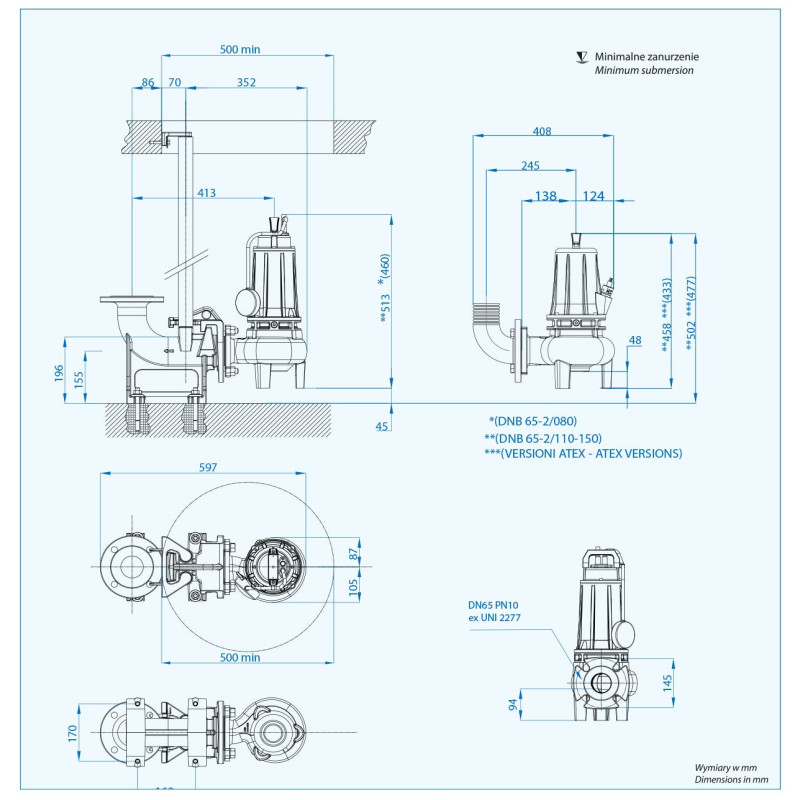

- Mažiausias panardinimo lygis. Pagal gamintojo brėžinį, matuojant nuo pagrindo: DNB 65-2/110 ir DNB 65-2/220-2 - 458 mm (siurblio aukštis 502 mm), DNB 80-2/150 - 467 mm (513 mm), DNB 80-2/220 - 442 mm (488 mm).
- Pastatymas. Įsiurbimo anga - žemiausioje šulinio vietoje. Siurblys statomas ant tvirto pagrindo, ant automatinio sujungimo kojelės arba pakabinamas taip, kad neįklimptų į dumblą. Elektros įranga už šulinio saugoma nuo oro sąlygų ir iš šulinio kylančių dujų.
- Atbulinis vožtuvas. Gamintojas rekomenduoja slėginėje linijoje įrengti atbulinį rutulinį vožtuvą, kad sustojus siurbliui skystis negrįžtų į šulinį.
- Elektra. Įtampos nuokrypis - ne daugiau kaip ±5 %, dažnis - 50 Hz ±2 %. Jungimus atlieka kvalifikuotas elektrikas. Trifazių modelių sukimosi kryptis tikrinama po kiekvieno prijungimo: paleidžiamas siurblys turi trūktelėti prieš laikrodžio rodyklę, žiūrint iš viršaus. Neteisinga kryptis perkaitina variklį, sukelia vibraciją ir sumažina debitą.
- Darbas šulinyje. Prieš darbus nuotekų šulinyje patikrinama, ar pakanka deguonies ir nėra pavojingų dujų; darbų zona pažymima, vienas nedirbama - gamintojas rekomenduoja, kad už šulinio būtų antras darbuotojas. Siurblys keliamas už rankenos, ne už kabelio.
DNB 65-2/110 medžiagos ir svoris
Variklio dangtis ir korpusas, guolio flanšas, S-Flow darbaratis bei siurblio korpusas pagaminti iš ketaus GG20. Velenas - iš nerūdijančiojo plieno AISI 420, rankena - iš nerūdijančiojo plieno, lūpinis sandariklis - iš NBR gumos. Svoris: DNB 65-2/110 - 29 kg, DNB 65-2/220-2 - 36 kg, DNB 80-2/150 - 35 kg, DNB 80-2/220 - 36 kg. Gamintojas - DRENO POMPE, Monselice, Italija.
DRENO DNB 65-2/110 M dokumentai
DRENO DNB serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
