Giluminio vandens siurblio variklis su įmontuotu dažnio keitikliu PM Technology 4OME-150 230V 1.1kW, 30m kabelis

PM Technology 4OME-150 variklis su įmontuotu dažnio keitikliu

PM Technology 4OME-150 - 4 colių NEMA panardinamasis variklis, skirtas iki 1.1 kW galios hidraulikai. Dažnio keitiklis sumontuotas pačiame variklio korpuse, todėl nereikia išorinio keitiklio, kondensatoriaus ar valdymo dėžės. Variklis veikia tik su MESSENGER valdikliu ir slėgio davikliu. Visa sistema parduodama kaip atskira prekė. 4OME-150 gamina PM S.r.l. Italijoje.

Kam tinka 4OME-150

Šis variklis skirtas montuotojams arba techniškai išprususiems namų savininkams, kurie hidrauliką ir variklį renkasi atskirai. Standartinė 4 colių NEMA jungtis leidžia naudoti suderinamą hidrauliką iki 1.1 kW.

4OME-150 tinka:

• naujam 4 colių gręžinio siurbliui, kai reikia pastovaus slėgio be išorinio, ant sienos montuojamo dažnio keitiklio;
• esamam siurbliui atnaujinti, paliekant tinkamą 4 colių NEMA hidrauliką;
• kesonui ar kompaktiškai techninei patalpai, kur nėra vietos išoriniam keitikliui ir jo aušinimui;
• sistemai, kurioje norima naudoti paprastą vienfazį 230 V maitinimo kabelį.

Tai vienintelis šios kategorijos 4 colių variklis, kuriam nereikia paleidimo kondensatoriaus, atskiros valdymo dėžės ar išorinio dažnio keitiklio. Visa dažnio valdymo elektronika veikia po vandeniu.

Kaip veikia 4OME-150

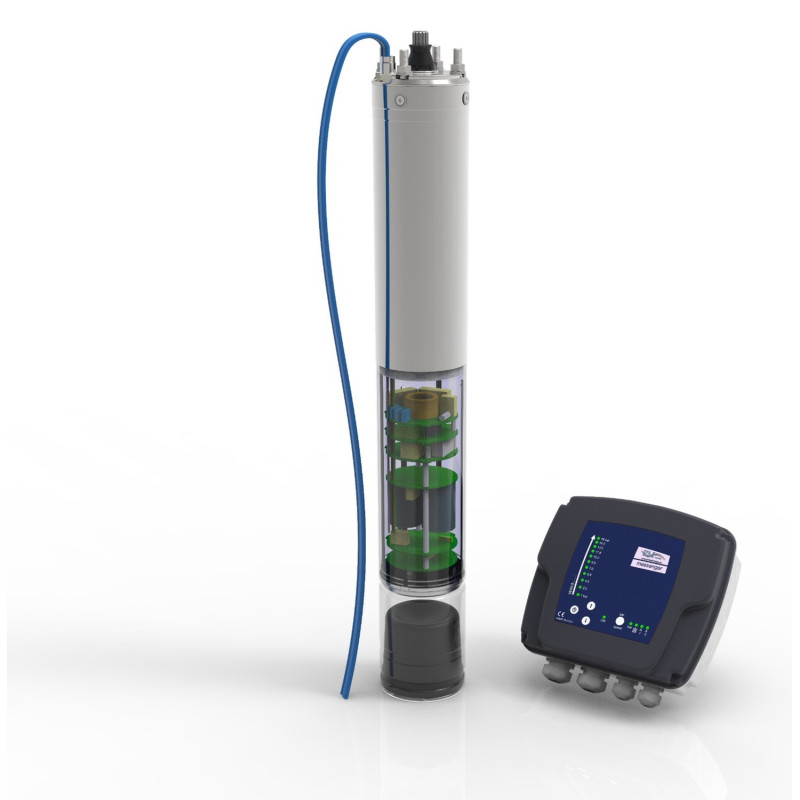

4OME-150 viduje yra alyvos pripildytas trifazis variklis su variniu rotoriumi. Po apvijomis sumontuotas derva užlietas dažnio keitiklis, kurį darbo metu aušina aplink variklį tekantis gręžinio vanduo.

Į variklį trimis laidais tiekiama 1x230 V įtampa. Vidinis keitiklis pats sukuria trifazę įtampą apvijoms ir keičia jos dažnį nuo 15 iki 55 Hz. Dėl to tarp paviršiaus ir variklio nereikia ekranuoto kabelio ar papildomų filtrų. Leistiną kabelio ilgį lemia įtampos kritimas. Keitiklio ir apvijų jungtis yra kelių centimetrų ilgio pačiame korpuse, todėl aukšto dažnio impulsai kabeliu nekeliauja: kabelis neskleidžia trikdžių ir pats jų nepriima. Tai kompaktiškas ir trikdžiams atsparus sprendimas, kuriam namuose reikia tik valdiklio.

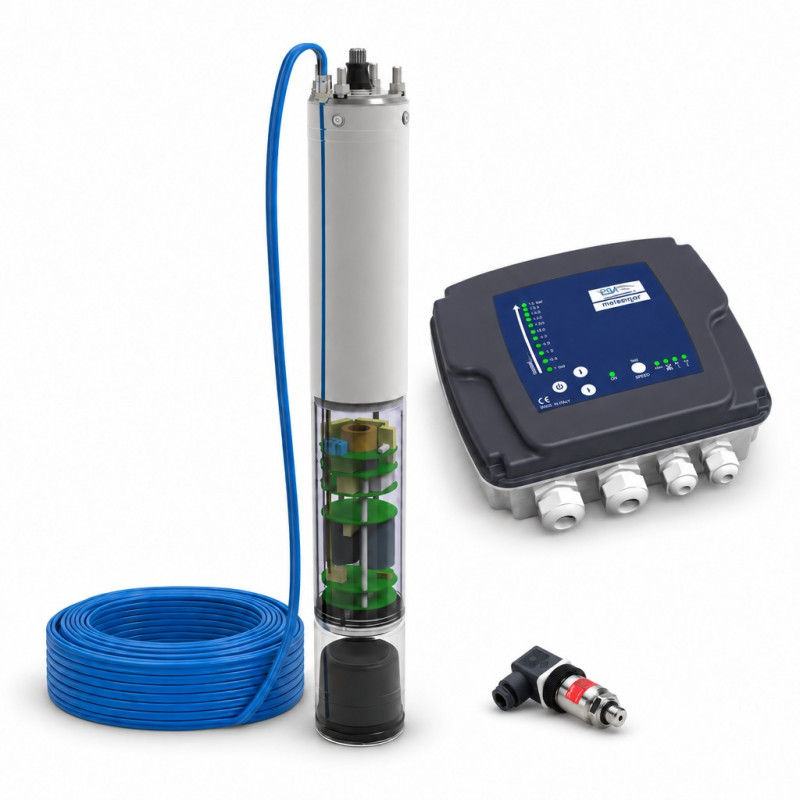

MESSENGER valdiklis gauna slėgio daviklio signalą, palygina faktinį slėgį su nustatyta 1-16 bar slėgio reikšme ir per tą patį maitinimo kabelį siunčia komandą varikliui. Variklis pagal ją keičia apsukas. Rankiniu režimu galima nustatyti pastovų darbo dažnį.

Švelnus paleidimas ir stabdymas mažina paleidimo srovės šuolį bei hidraulinio smūgio riziką. Variklyje taip pat įrengtos apsaugos nuo:

• sausosios eigos, su automatiniais paleidimo bandymais po 10, 20, 40, 80 ir 120 min.;
• perkrovos;
• fazės praradimo;
• viršįtampio;
• per aukštos temperatūros, su automatiniu veikimo atkūrimu.

Leistinas maitinimo įtampos diapazonas yra 180-250 V. Įtampai viršijus 250 V, variklis sustoja ir po 2 min. bando pasileisti iš naujo.

Konstrukcija

Variklio korpusas pagamintas iš AISI 304L nerūdijančiojo plieno. Viršutinis ketaus laikiklis padengtas kataforezine danga, o DUPLEX nerūdijančiojo plieno velenas pritaikytas iki 3000 N ašinei apkrovai. Standartinį mechaninį sandariklį sudaro grafito ir keramikos pora. Pagal užsakymą galima rinktis SiC/SiC porą.

4 colių NEMA flanšas, M8 velenas ir 22 mm veleno iškyša sudaro standartinę jungtį su hidraulika. Padidintas rutulinis guolis atlaiko hidraulikos perduodamą ašinę apkrovą.

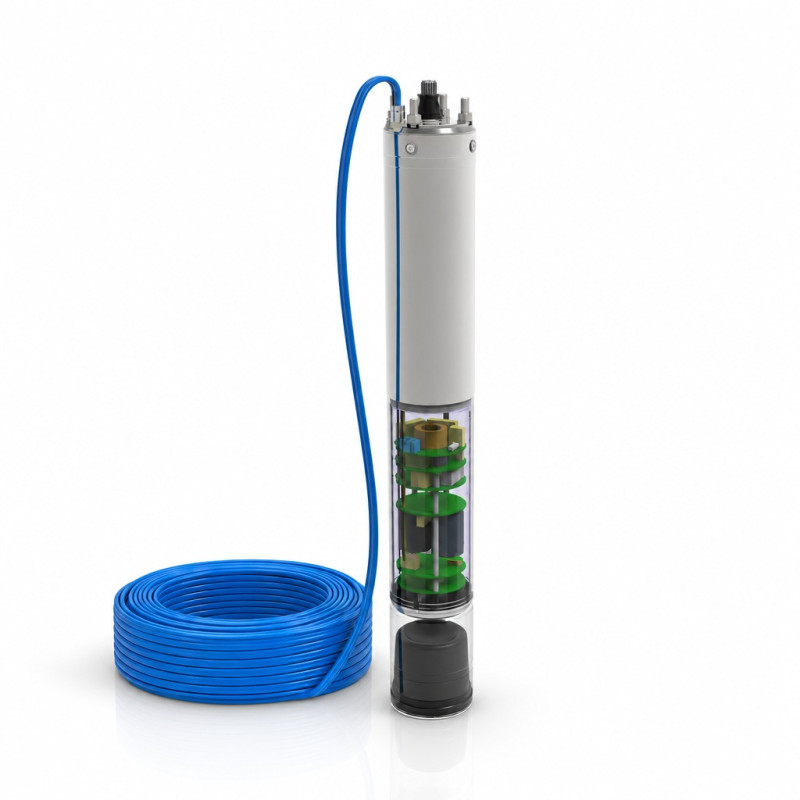

Nuimama kabelio jungtis leidžia pakeisti kabelį neardant viso variklio. Gamyklinis mėlynas plokščias kabelis yra 30 m ilgio, 3x1.5 mm² skerspjūvio. Jis turi KTW, ACS ir WRAS sertifikatus, taikomus sąlyčiui su geriamuoju vandeniu.

Variklio apsaugos klasė - IP68, izoliacijos klasė - F. Kiekvienas variklis gamykloje išbandomas 100 %. Konstrukcija saugoma patentais IT 0001397548 ir US 9,353,766 B2.

Kaip parinkti hidrauliką

4OME-150 galima jungti su 4 colių NEMA hidraulika, kurios vardinė galia neviršija 1.1 kW. Hidrauliką reikia rinktis pagal gręžinio dinaminį vandens lygį, reikalingą debitą, slėgį ir vamzdyno nuostolius.

Dažnio valdymas nekompensuoja netinkamai parinktos hidraulikos. Variklis reguliuoja jos apsukas, tačiau darbo taškas turi likti hidraulikos 50 Hz kreivės ribose arba žemiau jos.

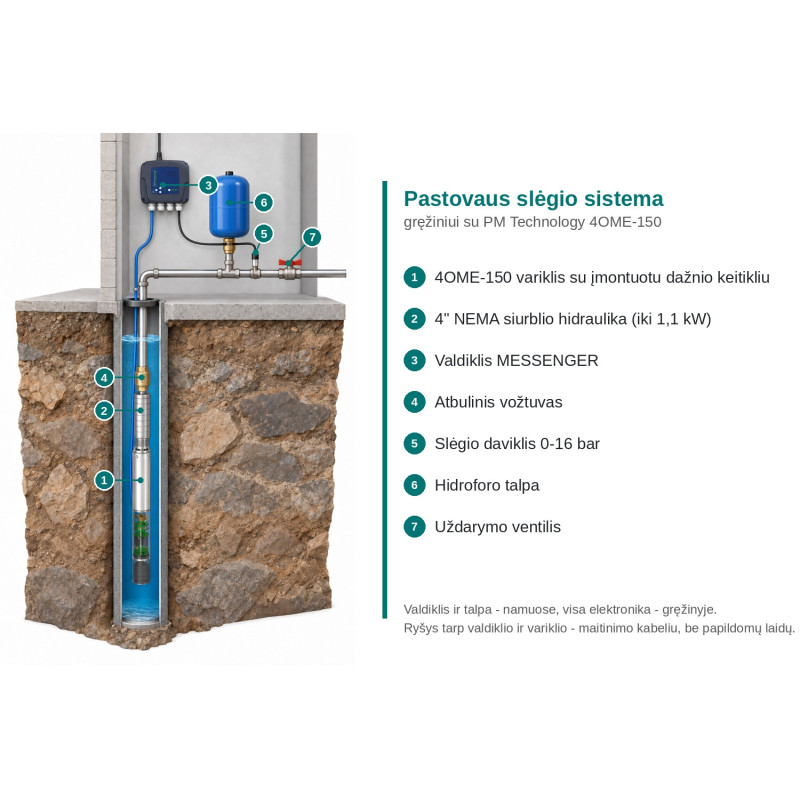

Atbulinis vožtuvas hidraulikos išėjime ir tinkamos talpos hidroforas yra privalomi sistemos elementai.

Kabelio ilgis ir montavimas

Komplekte esantis 30 m ilgio 3x1.5 mm² kabelis tinka įprastam montavimo gyliui. Jei jo nepakanka, kabelį galima pratęsti naudojant sandarią povandeninę movą ir 2.5 mm² kabelį. Bendras kabelio ilgis gali siekti iki 60 m. Maitinimo kabelio iki valdiklio skerspjūvis turi būti ne mažesnis kaip 2.5 mm².

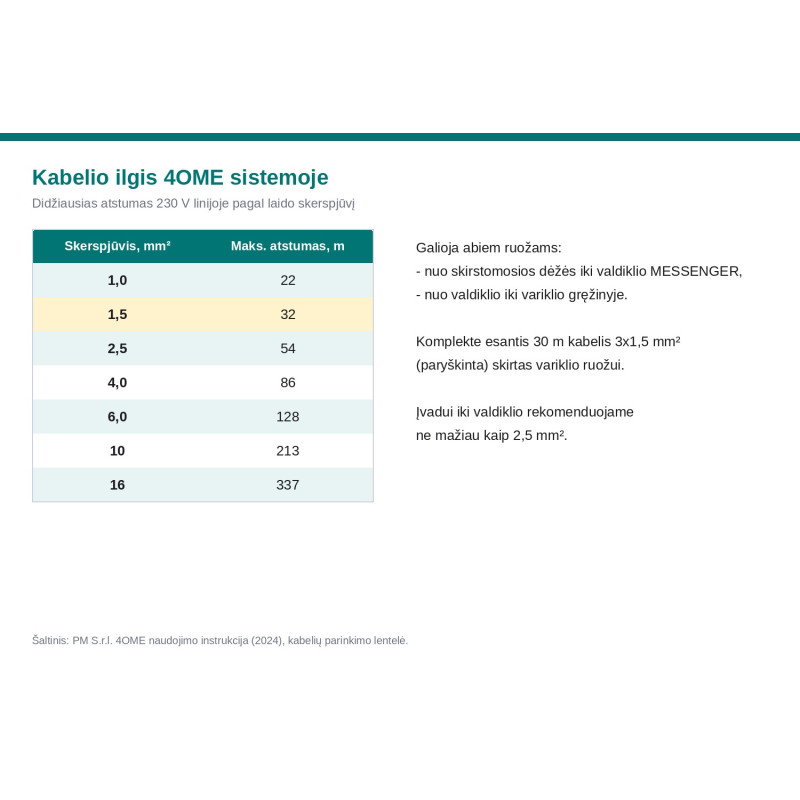

Orientacinės 230 V kabelio ilgio ribos pagal skerspjūvį:

• 1.5 mm² - iki 32 m;
• 2.5 mm² - iki 54 m;
• 4 mm² - iki 86 m.

Variklio korpusas pritaikytas panardinti iki 200 m, tačiau faktinį montavimo gylį riboja kabelio ilgis, įtampos kritimas ir konkreti gręžinio konstrukcija.

Į ką atkreipti dėmesį

• Be MESSENGER valdiklio ir slėgio daviklio variklis nepasileidžia. Visą sistemą reikia rinktis kaip atskirą prekę.
• Tinka tik 4 colių NEMA hidraulika iki 1.1 kW.
• Mažiausias gręžinio skersmuo - 4 coliai. Variklio skersmuo siekia 94 mm.
• Aušinimo srauto greitis ties varikliu turi būti ne mažesnis kaip 0.1 m/s. Plačiame gręžinyje ar talpykloje gali prireikti aušinimo gaubto.
• Variklis negali liesti gręžinio dugno.
• Galima montuoti vertikaliai arba horizontaliai, tačiau velenas negali būti nukreiptas žemyn.
• Pumpuojamas vanduo turi būti švarus, 0-35 °C temperatūros.
• Leidžiama iki 30 paleidimų per valandą.
• Esant agresyviam vandeniui, galima naudoti aukojamąjį anodą.
• Reikalinga atskira 16 A maitinimo linija ir 30 mA A klasės nuotėkio relė.

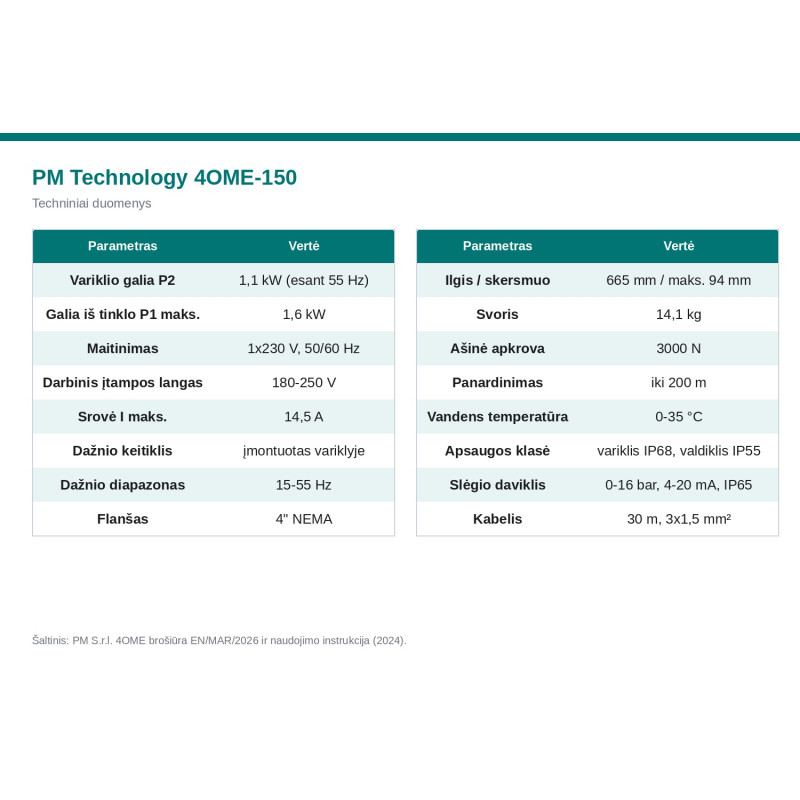

Pagrindiniai 4OME-150 parametrai

• Variklio galia P2: 1.1 kW esant 55 Hz
• Didžiausia naudojama galia P1: 1.6 kW
• Maitinimas: 1x230 V, 50/60 Hz
• Didžiausia srovė: 14.5 A
• Galios koeficientas: cos φ 0.80
• Darbo dažnis: 15-55 Hz
• Didžiausios apsukos: 3100 aps./min.
• Ašinė apkrova: 3000 N
• Flanšas: 4 colių NEMA
• Ilgis: 665 mm
• Didžiausias skersmuo: 94 mm
• Svoris: 14.1 kg
• Apsaugos klasė: IP68
• Izoliacijos klasė: F
• Kabelis: 30 m, 3x1.5 mm²
• Garantija: 24 mėn.
