Fekalinis siurblys DRENO ALPHA V 22 su plūdiniu jungikliu 0.56kW 230V 8.5m 420L/min.

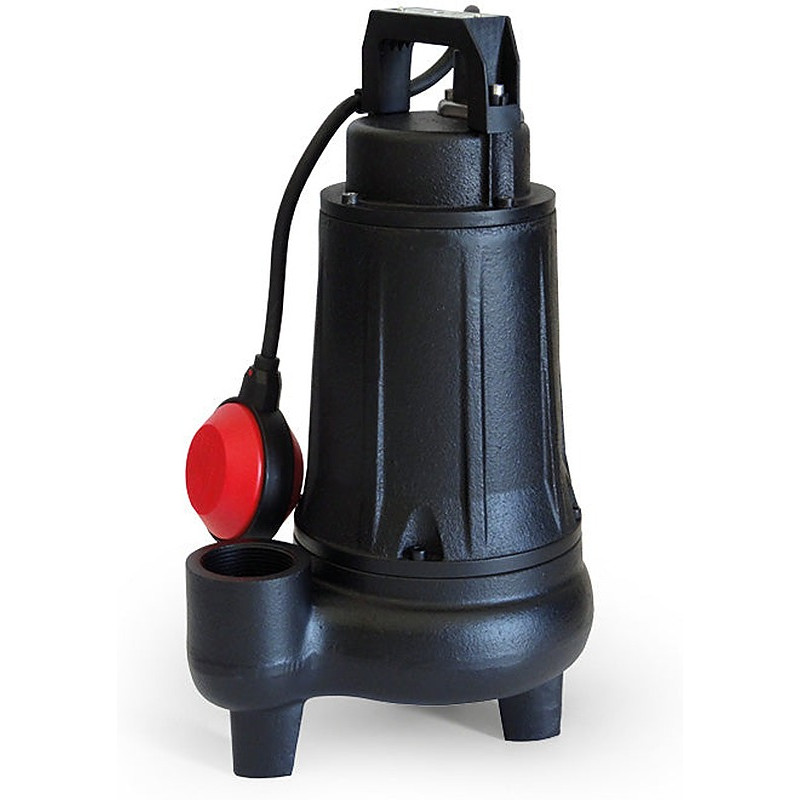

DRENO ALPHA V 22 su plūdiniu jungikliu: panardinamas fekalinis siurblys su sūkuriniu darbaračiu

DRENO ALPHA V - panardinamas fekalinis siurblys su sūkuriniu darbaračiu, skirtas buitinėms nuotekoms iš siurblinės šulinio pakelti į nuotekų tinklą. Korpusas ir darbaratis pagaminti iš ketaus GG20, kietosios dalelės praeina iki 35-45 mm, vertikalus slėginis atvamzdis - G 1½" arba G 2". Variklio galia P2 - nuo 0.56 iki 1.5 kW. Serijos siurbliai kelia iki 14.5 m, didžiausias srautas - iki 32.4 m³/val. Gamintojas - DRENO POMPE (Monselice, Italija).

ALPHA V 22 su plūdiniu jungikliu: 1~230 V versija su plūdiniu jungikliu ir Schuko kištuku, vardinė srovė 3.9 A; variklis P2 0.56 kW (P1 0.84 kW), 2850 aps./min; didžiausias kėlimo aukštis 8.5 m, didžiausias srautas 25.2 m³/val.; slėginis atvamzdis G 2", praeinamumas 40 mm; siurblio aukštis 382 mm, svoris 18 kg.

Modelio kode raidė M žymi 1~230 V versiją su Schuko kištuku, T - 3~400 V versiją su laisvais kabelio galais, G - plūdinį jungiklį. Skaičius po "ALPHA V" yra gamintojo hidraulinės kreivės numeris, o ne variklio galia. Visos versijos tiekiamos su 10 m H07RN8F kabeliu: 1~230 V versija - 3x1 mm², 3~400 V versija - 4x1 mm².

Kaip veikia ALPHA V 22 su plūdiniu jungikliu: darbaratis, variklis ir valdymas

Ketaus GG20 sūkurinis darbaratis praleidžia kietąsias daleles iki 35 mm modeliuose ALPHA V 2 ir ALPHA V 3, iki 40 mm modelyje ALPHA V 22 ir iki 45 mm modeliuose ALPHA V 4 bei ALPHA V 55.

Siurblys dirba vertikaliai, panardintas šulinyje, slėginis atvamzdis nukreiptas į viršų. Dvipolis asinchroninis variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Variklio izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, kuriame panardintas siurblys.

Variklio apvijoje įmontuota šiluminė apsauga. 1~230 V versijoje tai bimetaliniai jungikliai: apvijai įkaitus iki 130 °C, jie atjungia maitinimą, o temperatūrai nukritus iki 75 °C, vėl jį įjungia.

Darbaračio pusėje įrengtas silicio karbido ir keramikos mechaninis sandariklis, variklio pusėje - lūpinis sandariklis.

Versija su raide G turi plūdinį jungiklį, kuris įjungia ir išjungia siurblį pagal skysčio lygį šulinyje. Plūdei reikia pakankamai vietos laisvai kilti. 1~230 V versija su plūdiniu jungikliu jungiama tiesiai į Schuko lizdą, o 3~400 V versijos plūdiniam jungikliui reikia valdymo relės.

Versijos be raidės G plūdinio jungiklio neturi, todėl pagal skysčio lygį pačios neįsijungia ir neišsijungia. Automatiniam darbui reikia išorinio plūdinio jungiklio arba atskiros lygio valdymo sistemos.

Kaip pasirinkti ALPHA V 22 su plūdiniu jungikliu: kėlimo aukštis, srautas ir praeinamumas

Modelį lemia darbo taškas, tai yra reikiamas srautas esant bendram kėlimo aukščiui. Bendrą kėlimo aukštį sudaro lygių skirtumas tarp šulinio ir išleidimo vietos bei slėginės linijos nuostoliai. Toliau vertinamas kietųjų dalelių dydis ir slėginės linijos skersmuo.

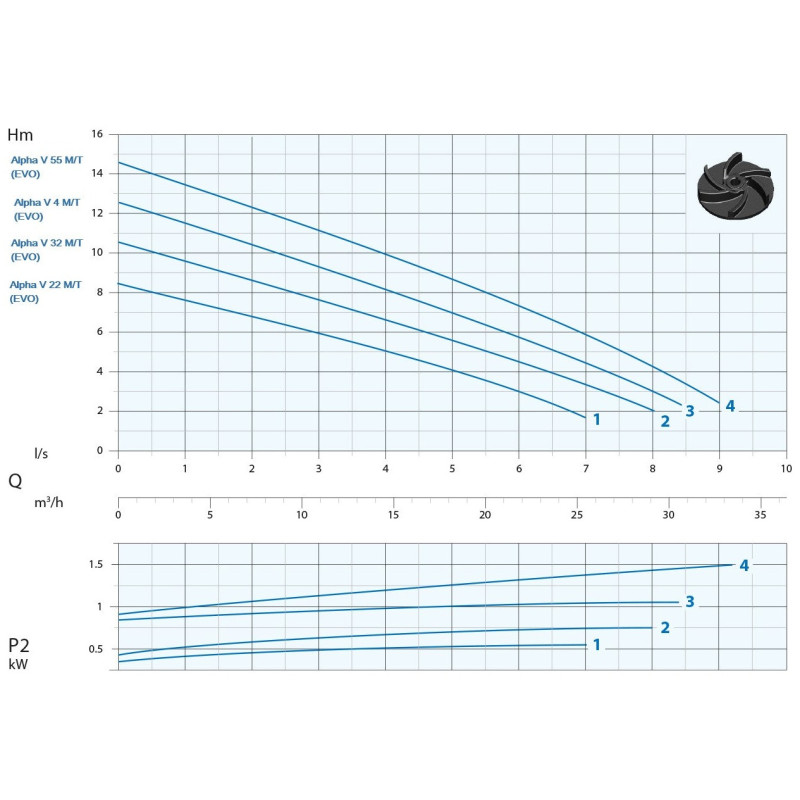

Didžiausias kėlimo aukštis yra hidraulinės kreivės pradžioje, kai srautas lygus nuliui. Didžiausią srautą siurblys pasiekia kreivės gale, kai kėlimo aukštis siekia tik 1-2.5 m. Gamintojo nurodyti darbo taškai (kėlimo aukštis esant nurodytam srautui; "-" - kreivė tokio srauto nepasiekia):

Pavyzdžiui, reikia persiurbti 14.4 m³/val. (4 l/s), o bendras kėlimo aukštis siekia 7 m. Esant tokiam srautui, ALPHA V 4 kelia 8 m, ALPHA V 55 - 10 m, o ALPHA V 3 - tik 6 m, todėl šiam darbo taškui tinka ALPHA V 4 arba ALPHA V 55.

Kai kietosios dalelės didesnės kaip 40 mm (iki 45 mm), tinka ALPHA V 4 arba ALPHA V 55. G 1½" slėginei linijai skirti ALPHA V 2 ir ALPHA V 3. Vienfaziame tinkle naudojama 1~230 V versija, trifaziame tinkle su valdymo skydu - 3~400 V versija. 1~230 V versija su plūdiniu jungikliu tinka šuliniui be valdymo skydo, o versija be raidės G - šuliniui, kuriame siurblį įjungia ir išjungia išorinis plūdinis jungiklis arba lygio valdymo sistema.

Į ką atkreipti dėmesį montuojant ALPHA V 22 su plūdiniu jungikliu

• Skystis. Didžiausia skysčio temperatūra - 40 °C, kai siurblys visiškai panardintas. Leistinas pH - nuo 6 iki 10. Hidrauliniai duomenys galioja skysčiui, kurio tankis mažesnis kaip 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m.

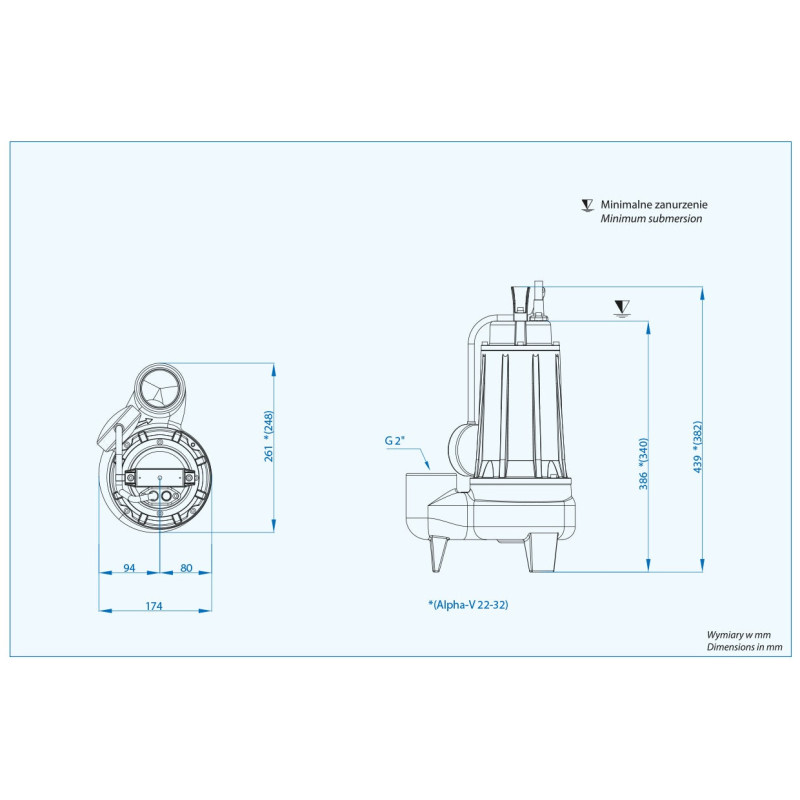

• Minimalus panardinimas. Pagal gamintojo brėžinius ALPHA V 2 ir ALPHA V 3 reikia bent 329 mm panardinimo (siurblio aukštis - 381 mm), ALPHA V 22 - 340 mm (aukštis 382 mm), ALPHA V 4 ir ALPHA V 55 - 386 mm (aukštis 439 mm).
• Pastatymas. Siurbimo anga turi būti žemiausioje šulinio vietoje. Siurblys negali įklimpti į dumblą, todėl jį reikia statyti ant pagrindo arba pakabinti virš dugno.
• Slėginė linija. Linija jungiama prie G 1½" arba G 2" atvamzdžio; gamintojo priedų sąraše - tokio pat dydžio žarnos jungtis. Rekomenduojamas rutulinis atbulinis vožtuvas, kad sustojus siurbliui skystis netekėtų atgal į šulinį.
• Elektra. Siurblį turi prijungti kvalifikuotas elektrikas. Leistina maitinimo įtampa - 230 V arba 400 V ±5 %, dažnis - 50 Hz ±2 %. Už šulinio ribų esančią elektros įrangą reikia apsaugoti nuo oro sąlygų ir šulinio dujų.
• 3~400 V versija. Po kiekvieno prijungimo būtina patikrinti sukimosi kryptį: paleidžiamas siurblys turi trūktelėti prieš laikrodžio rodyklę, žiūrint iš viršaus. Jei trūktelėjimo kryptis priešinga, sukeičiamos dvi fazės.
• Naudojimo ribos. Siurblio negalima naudoti sprogioje ar gaisro pavojaus aplinkoje ir degiems skysčiams siurbti.
• Kėlimas ir valymas. Siurblį galima kelti tik už rankenos, niekada už kabelio. Ištraukus siurblį iš skysčio, šaltyje darbaratis gali užšalti: tada siurblys atitirpinamas vandenyje, o ne kaitinamas. Persiurbus skystį su kietosiomis dalelėmis, siurblį verta kelias minutes paleisti švariame vandenyje.

Iš ko pagamintas ALPHA V 22 su plūdiniu jungikliu

Variklio dangtis, variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20. Velenas pagamintas iš nerūdijančiojo plieno AISI 420, rankena - iš kieto nailono. Darbaračio pusėje įrengtas silicio karbido ir keramikos mechaninis sandariklis su Viton elementais, variklio pusėje - lūpinis sandariklis.

ALPHA V 2 sveria 17.5 kg, ALPHA V 3 ir ALPHA V 22 - po 18 kg, ALPHA V 4 - 23 kg, ALPHA V 55 - 24 kg. Matmenys plane: ALPHA V 2 ir ALPHA V 3 - 232 × 168 mm, ALPHA V 22 - 248 × 174 mm, ALPHA V 4 ir ALPHA V 55 - 261 × 174 mm.

DRENO ALPHA V 22 M/G dokumentai

• Techninė kortelė: Visi modeliai (PDF, PL / EN, 1.7 MB)
• Techninė kortelė: Visi modeliai (PDF, IT / EN, 0.8 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO ALPHA V serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
