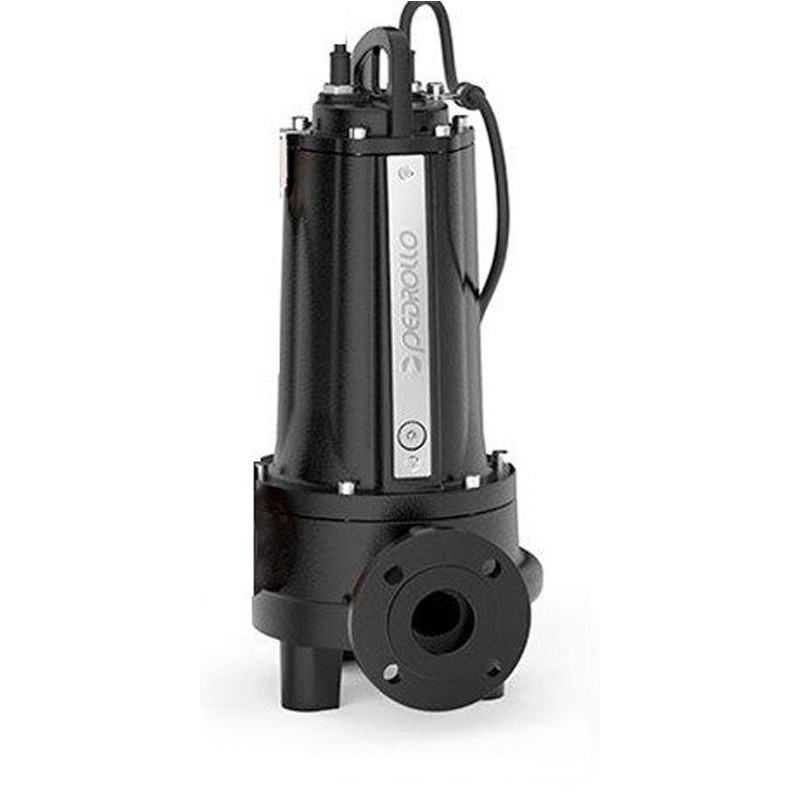

Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TR3 3kW 400V max. 33.5m 400L/min.

Pedrollo TRITUS TR 3 - 3 kW trifazis 400 V panardinamasis nuotekų siurblys su smulkintuvu, keliantis iki 34.5 m ir tiekiantis iki 400 l/min, su DN40 PN10 flanšine 1½" slėgio anga. Esant 150 l/min srautui, jis kelia į 28 m aukštį, todėl tinka siurblinei, surenkančiai kelių pastatų nuotekas ir pumpuojančiai jas aukštyn arba ilga mažo skersmens slėgine linija.

Kaip veikia Pedrollo TRITUS TR 3 smulkintuvas

Prieš sparnuotės įėjimą ant variklio veleno sukasi grūdinto AISI 440C nerūdijančio plieno peilis. Jis supjausto išmatas, popierių, pluoštus ir skudurų skiautes, o iš AISI 304 nerūdijančio plieno lieta atviro tipo sparnuotė susmulkintas nuotekas slėgiu išstumia į vamzdį. Tokia konstrukcija skirta ne stambioms priemaišoms laisvai pratekėti, o didesniam kėlimo aukščiui slėginėje kanalizacijoje pasiekti.

Smulkios kietos sferinės dalelės gali praeiti, jei jų skersmuo neviršija 7.4 mm. Smėlio, žvyro, metalo ir kitų kietų mineralinių priemaišų smulkintuvas nesmulkina. Jos gali užblokuoti peilį, pažeisti jo briaunas arba paspartinti sandarinimo poros dilimą. Pats smulkintuvas taip pat yra dylanti dalis, todėl jo būklę reikia periodiškai tikrinti.

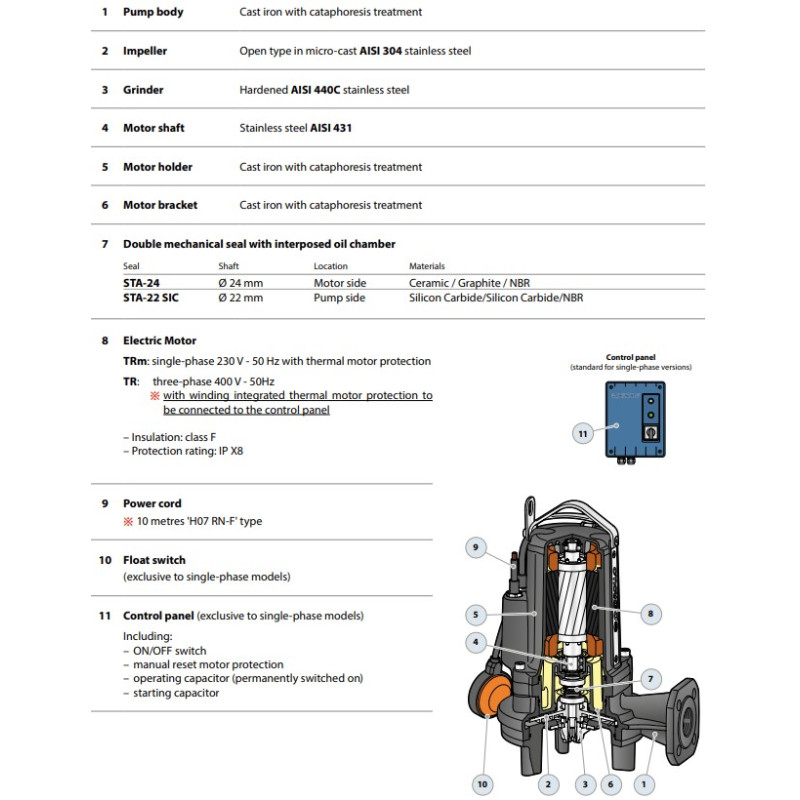

Siurblio korpusas ir variklio laikiklis pagaminti iš storo ketaus su kataforezine danga, o velenas - iš AISI 431 nerūdijančio plieno. Dviguba mechaninė sandarinimo pora veikia alyvos kameroje, variklio korpusas taip pat užpildytas alyva. Variklio apsaugos klasė yra IP X8, izoliacijos klasė - F.

Pedrollo TRITUS TR 3 turi 3 kW, arba 4 HP, trifazį variklį. Vardinė srovė siekia 6.3 A. Pavadinime nurodytas 33.5 m kėlimas atitinka 20 l/min srautą, o 34.5 m yra didžiausias kėlimas uždarius išvadą. Praktiniam parinkimui svarbus ne šis kraštinis skaičius, o darbo taškas, kuriame susikerta reikiamas srautas ir visos sistemos pasipriešinimas.

Darbo taškai

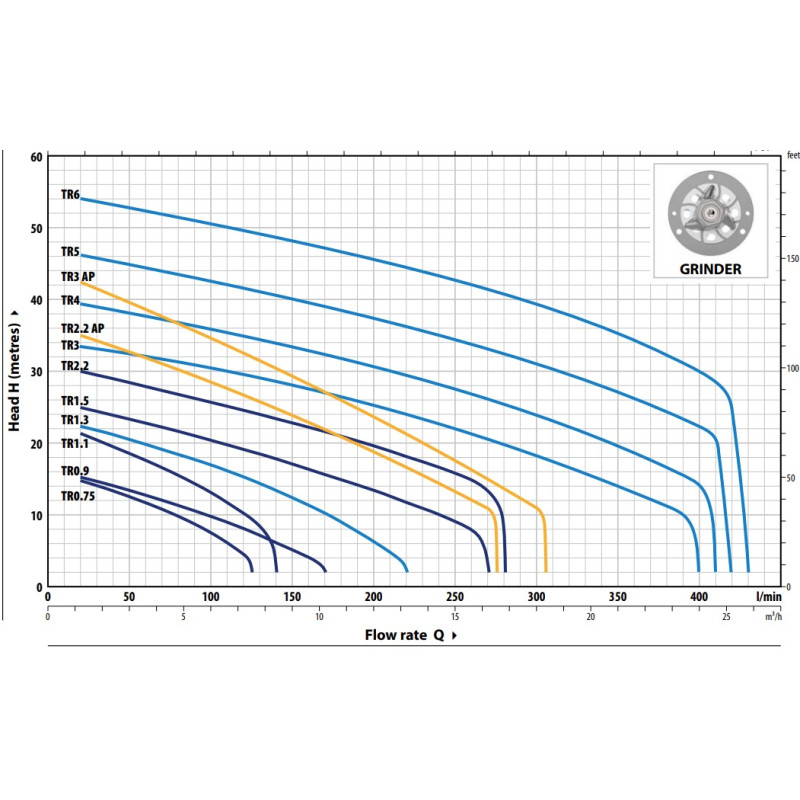

Siurblinei, surenkančiai kelių pastatų nuotekas, svarbu įvertinti ne vien didžiausią momentinį srautą. Reikia apskaičiuoti vertikalų pakėlimą, slėginio vamzdžio trinties nuostolius, alkūnių ir vožtuvų pasipriešinimą bei prijungimo prie tinklo slėgį. Pavyzdžiui, esant 28 m kėlimui, siurblys tiekia 150 l/min, o esant 22 m kėlimui - 250 l/min. Šie taškai realias galimybes parodo daug geriau nei 400 l/min reikšmė, pasiekiama tik esant labai mažam pasipriešinimui.

DN40 PN10 flanšinė anga leidžia siurblį jungti prie palyginti siauro slėginio vamzdžio. Vamzdis negali būti siauresnis už siurblio angą, tačiau jo nereikėtų be skaičiavimų smarkiai platinti. Per plačiame vamzdyje nedidelis buitinių nuotekų srautas juda lėčiau, todėl linijoje lengviau kaupiasi nuosėdos.

Kai nuotekas reikia pakelti nedaug ir nuvesti trumpu vamzdžiu į savitakos tinklą, smulkintuvas paprastai nėra būtinas. Šį modelį pagrįsta rinktis tada, kai sistemai reikia aukšto slėgio: pastatai yra žemiau priėmimo taško, iki tinklo veda ilga slėginė linija arba kelių objektų nuotekos surenkamos bendroje siurblinėje.

Montavimo ir darbo sąlygos

Nuolatiniam S1 režimui variklis turi būti apsemtas bent iki 350 mm lygio. Neapsemtas variklis gali veikti ne ilgiau kaip 20 minučių. Siurblys išsiurbia skystį iki 95 mm nuo dugno, todėl šios reikšmės nereikėtų painioti su minimaliu panardinimo gyliu, būtinu varikliui aušinti.

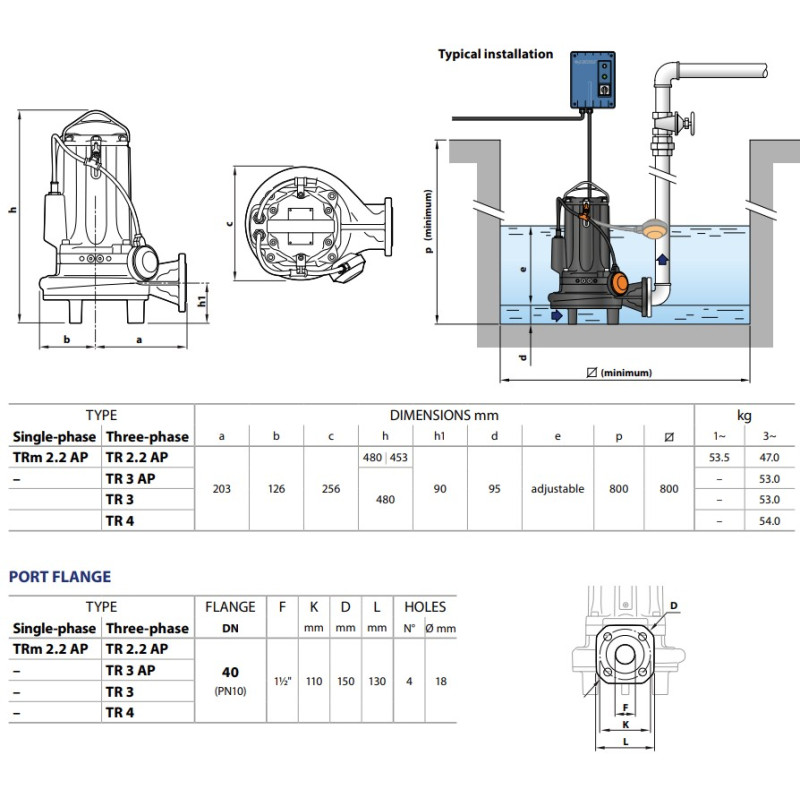

Šulinys turi būti ne mažesnis kaip 800 x 800 mm. Siurblį galima panardinti iki 10 m, o per valandą leidžiama jį paleisti iki 20 kartų. Jis gali veikti vertikaliai arba gulsčiai, kai slėgio anga nukreipta į viršų ar į šoną. Siurblio aukštis yra 480 mm, svoris - 53 kg.

Slėgio linijoje reikia įrengti atbulinį vožtuvą, montuojant jį atokiau nuo siurblio, ir uždarymo sklendę. Stacionariam montavimui galima naudoti atskirai įsigyjamą automatinio sujungimo komplektą su kreipiamosiomis. Siurblį kelkite už tam skirtos kėlimo vietos, niekada netraukite jo už elektros kabelio.

Leidžiama skysčio temperatūra yra iki +40 °C, pH 5-9. Siurblys netinka statybinėms atliekoms, degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams, plovikliams su tirpikliais, naftos produktams, jūros ar geriamajam vandeniui. Sausa eiga draudžiama.

Trifazio variklio valdymas

Komplekte yra siurblys su 10 m H07 RN-F kabeliu. Automatinio lygio valdymo įtaisų ir valdymo pulto komplekte nėra. Reikia atskiro valdymo skydo su trijų polių jungikliu-skyrikliu ir variklio perkrovos apsauga, turinčia rankinio atstatymo funkciją. Apsauga nustatoma pagal vardinę 6.3 A srovę, pridedant 15 %.

Automatiniam paleidimui ir sustabdymui naudojami du lygio jungikliai, o trečią galima skirti aukšto lygio aliarmui. Taip pat rekomenduojama 30 mA nuotėkio srovės relė ir fazių kontrolė. Du variklio šiluminės apsaugos laidai privalo būti prijungti prie valdymo skydo. Jų neprijungus netenkama garantijos.

Prieš galutinai nuleidžiant siurblį būtina patikrinti sukimosi kryptį. Esant neteisingai sukimosi krypčiai, variklis veikia, tačiau siurblys sukuria gerokai mažesnį slėgį. Kryptis pakeičiama sukeičiant dvi fazes. Naudojant dažnio keitiklį, negalima mažinti dažnio žemiau 85 % vardinės vertės.

Kas 3000 darbo valandų arba bent kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvą. Gresiant šalčiui, šulinį būtina ištuštinti arba siurblį išimti. Pedrollo TRITUS TR 3 pagamintas Italijoje, jam suteikiama 24 mėnesių garantija.
