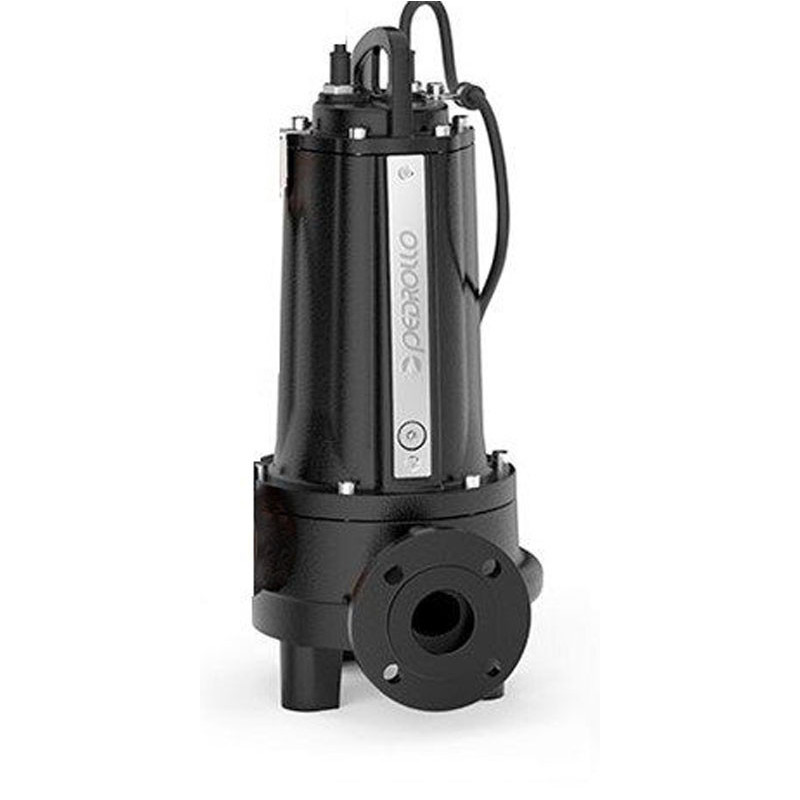

Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TR4 4kW 400V max. 39.5m 410L/min.

Pedrollo TRITUS TR 4 - 4 kW galios trifazis 400 V panardinamasis nuotekų siurblys, kurio didžiausias kėlimo aukštis siekia 40 m, o esant 33.3 m kėlimo aukščiui jis tiekia 150 l/min. DN40 PN10 (1½") slėgio anga leidžia nuotekas stumti mažo skersmens slėginiu vamzdžiu. Šis modelis skirtas siurblinei, kurioje svarbiausia įveikti didelį kėlimo aukštį ir ilgą slėginę trasą.

Kaip veikia smulkintuvas

Prieš sparnuotės įėjimą ant variklio veleno sukasi grūdinto AISI 440C nerūdijančiojo plieno peilis. Jis supjausto išmatas, popierių, pluoštus ir skudurų skiautes. Atvira, iš AISI 304 nerūdijančiojo plieno išlieta sparnuotė susmulkintas nuotekas slėgiu išstumia į vamzdį.

Tokia konstrukcija pirmiausia skirta dideliam kėlimo aukščiui, o ne vien didžiausiam srautui. Kortelės pavadinime nurodytas 39.5 m kėlimo aukštis pasiekiamas esant 20 l/min srautui. Didžiausias 40 m kėlimo aukštis nurodo tašką esant uždarytam išvadui, todėl pagal jį negalima vertinti realaus darbo našumo. Siurblį reikia rinktis pagal darbo tašką, kuriame įvertinamas ir reikiamas srautas, ir visas slėginės linijos pasipriešinimas.

Siurblys gali praleisti iki 7.4 mm dydžio smulkias kietas sferines daleles. Smulkintuvas nėra skirtas mineralinėms ar metalinėms dalelėms: smėlis, žvyras, statybinės atliekos ir metalo gabalėliai gali užblokuoti arba sugadinti pjovimo mechanizmą. Peilis yra dylanti dalis, todėl jo būklę reikia reguliariai tikrinti.

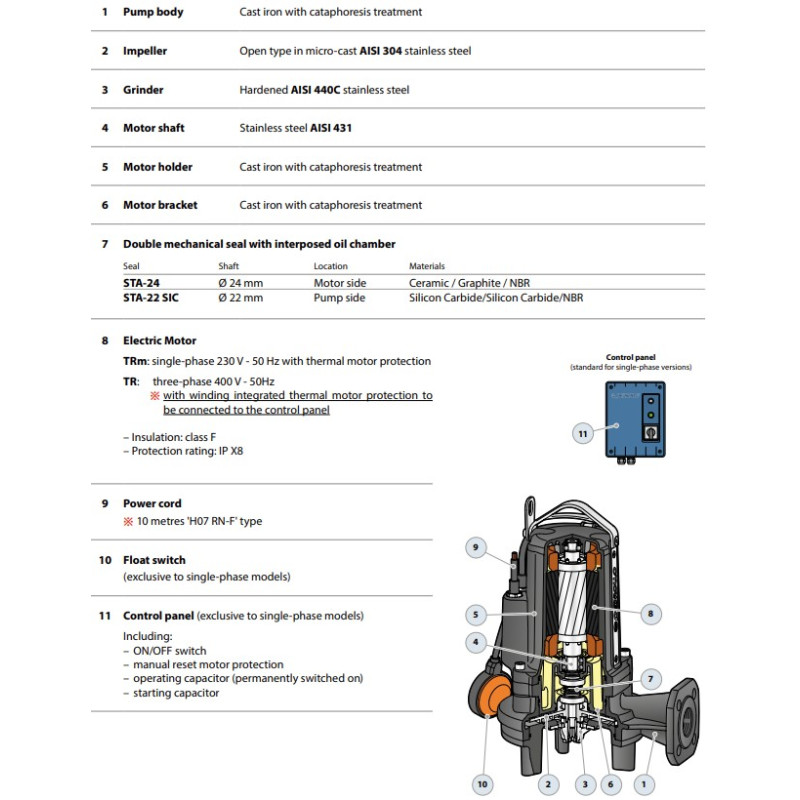

Siurblio korpusas ir variklio laikiklis pagaminti iš storo ketaus su kataforezine danga, o velenas - iš AISI 431 plieno. Variklio korpusas užpildytas alyva. Du mechaniniai sandarikliai su alyvos kamera saugo variklį nuo siurbiamo skysčio. Variklio apsaugos klasė yra IPX8, izoliacijos klasė - F.

Darbo taškai

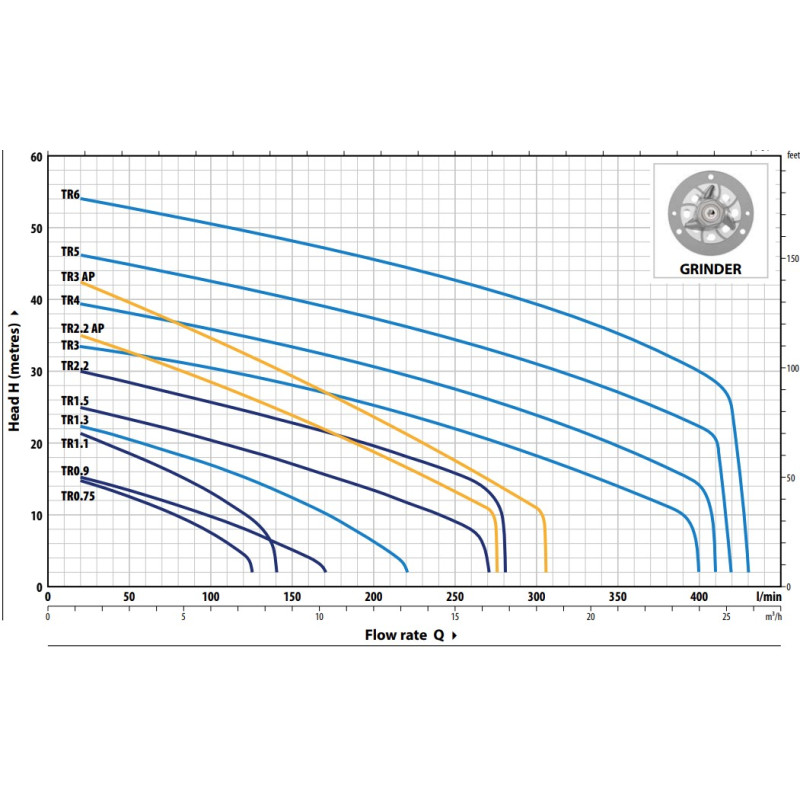

Didžiausias srautas siekia 410 l/min esant 2 m kėlimo aukščiui. Praktiniam parinkimui svarbesnė vidurinė kreivės dalis. Pavyzdžiui, jei apskaičiuotas sistemos pasipriešinimas yra apie 27.4 m, siurblys tiekia maždaug 250 l/min. Esant 33.3 m kėlimo aukščiui, lieka 150 l/min srautas.

Pedrollo TRITUS TR 4 tinka, kai pastatas yra žemiau kanalizacijos tinklo, nuotekas reikia stumti į slėginę gyvenvietės kanalizacijos sistemą arba siurblinė turi įveikti didelį vamzdyno pasipriešinimą. Kai nuotekas reikia pakelti į nedidelį aukštį ir trumpu vamzdžiu perduoti į savitakos liniją, smulkinimo mechanizmas ir toks slėgis paprastai nėra būtini.

Slėginis vamzdis negali būti siauresnis už siurblio DN40 angą. Jo taip pat nereikėtų be pagrindo smarkiai platinti, nes mažas tekėjimo greitis sudaro palankesnes sąlygas nuosėdoms kauptis. Galutinį vamzdžio skersmenį reikia parinkti pagal reikiamą srautą, kėlimo aukštį, trasos pasipriešinimą ir vietos kanalizacijos sistemos reikalavimus.

Montavimo ir eksploatavimo sąlygos

Nuolatinio S1 darbo režimu variklis turi būti panardintas į skystį bent 350 mm. Neapsemtas variklis gali veikti ne ilgiau kaip 20 minučių. Siurblys išsiurbia skystį iki maždaug 95 mm nuo dugno, todėl šio rodiklio nereikėtų painioti su aušinimui būtinu minimaliu panardinimu.

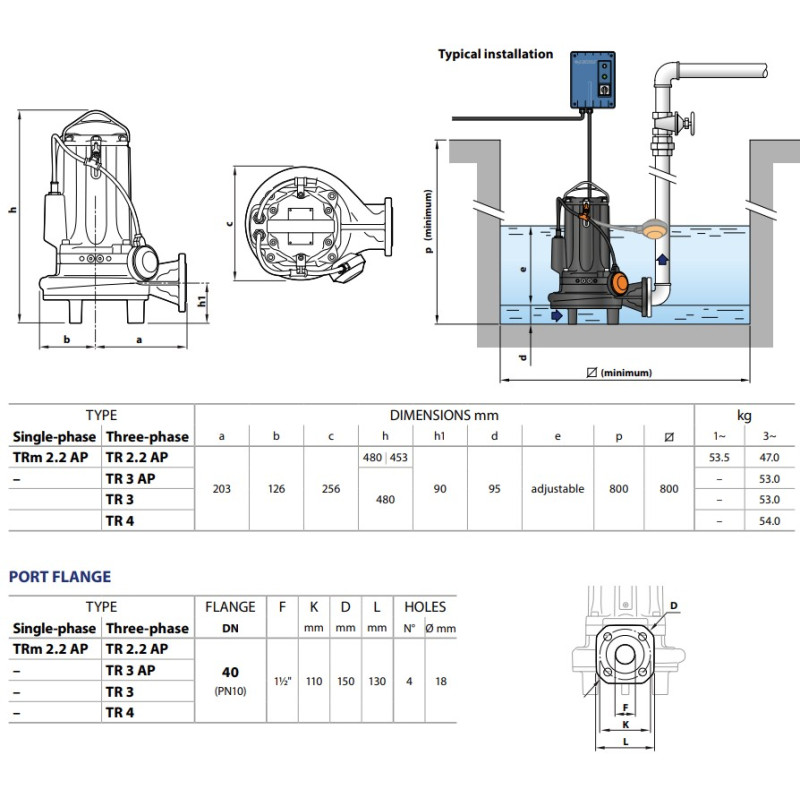

Šulinio matmenys turi būti bent 800 x 800 mm. Siurblį galima panardinti iki 10 m, o iš 10 m ilgio H07 RN-F kabelio bent 3 m turi likti virš skysčio. Modelis gali dirbti ir gulsčiai, kai slėgio anga nukreipta į viršų arba į šoną. Siurblio aukštis yra 480 mm, svoris - 54 kg.

Leidžiama iki 20 paleidimų per valandą. Siurbiamo skysčio temperatūra gali siekti iki +40 °C, jo pH - nuo 5 iki 9. Sausa eiga draudžiama. Siurblys netinka degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams, plovikliams su tirpikliais, naftos produktams, jūros vandeniui ar geriamajam vandeniui.

Slėginėje linijoje montuojamas atbulinis vožtuvas ir uždarymo sklendė. Atbulinį vožtuvą reikia įrengti atokiau nuo siurblio. Stacionariai siurblį galima montuoti su atskirai įsigyjamu automatinio sujungimo komplektu ir kreipiamaisiais vamzdžiais. Siurblį kelkite tik už rankenos, niekada netraukite už elektros kabelio.

Trifazis prijungimas ir apsauga

Šis 400 V modelis tiekiamas su 10 m ilgio kabeliu. Plūdinio jungiklio ir valdymo pulto nėra. Reikalingas valdymo skydas su trijų polių jungikliu-skyrikliu ir rankiniu būdu atstatoma variklio perkrovos apsauga. Apsaugos nustatymas - vardinė 7.5 A srovė +15 %. Automatiniam paleidimui ir sustabdymui naudojami du lygio jungikliai, o trečiąjį galima skirti aukšto lygio aliarmui.

Taip pat rekomenduojama 30 mA nuotėkio relė ir fazių kontrolė. Du variklio šiluminės apsaugos laidai turi būti prijungti prie valdymo skydo. Jų neprijungus netenkama garantijos.

Prieš galutinai nuleidžiant siurblį būtina patikrinti sukimosi kryptį. Sukdamasis netinkama kryptimi siurblys sukuria gerokai mažesnį slėgį. Kryptis pakeičiama sukeičiant dvi fazes. Naudojant dažnio keitiklį negalima mažinti dažnio žemiau 85 % vardinės vertės.

Kas 3000 darbo valandų arba bent kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvos būklę. Jei šuliniui gresia užšalimas, jį reikia ištuštinti arba siurblį išimti. Pedrollo TRITUS TR 4 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
