Vandens siurblys gręžiniui Ibo 4SDm 3/18 1.5kW max. 135m 94L/min.

IBO 4SDm 3/18 giluminis siurblys smėlėtam 4" gręžiniui, 230 V arba 400 V

IBO 4SDm - 4" (98 mm) daugiapakopis giluminis siurblys gręžiniams nuo 115 mm vidinio skersmens, kurių vandenyje pasitaiko smėlio. Plaukiojantys PPO polimero darbaračiai ir difuzoriai bei SiC / SiC / NBR sandariklis leidžia siurbti vandenį, kuriame yra iki 5 % smėlio. 230 V versija (4SDm) tiekiama su paleidimo ir apsaugos pultu, o 400 V versijai (4SD) reikia išorinio pulto. Vandens temperatūra - iki 35 °C, panardinimo gylis - iki 100 m.

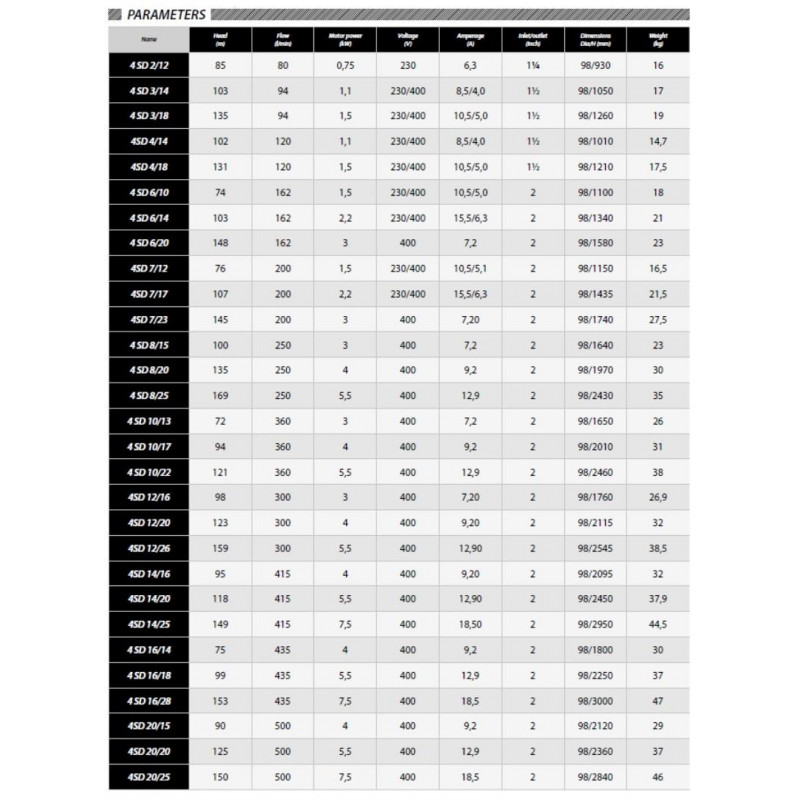

Modelio galia, didžiausias kėlimo aukštis ir našumas nurodyti pavadinime, visų 4SDm modelių palyginimas - lentelėje žemiau. Paskirtis pagal gamintoją: namų ir ūkių vandentiekis, laistymas, pramonė ir sausinimo darbai.

Kaip veikia 4SDm 3/18 giluminis siurblys

Apačioje yra alyva užpildytas variklis, virš jo - hidraulinė dalis. Vanduo pro tinklinį filtrą patenka į pirmąją pakopą ir eina pakopa po pakopos: kiekviena pakopa (darbaratis ir difuzorius) padidina kėlimo aukštį, o srautas lieka toks pats. Siurblys montuojamas tik vertikaliai. Darbaračiai ir difuzoriai - PPO polimeras, darbaračiai plaukiojantys: jais gamintojas grindžia padidintą atsparumą smėliui.

Variklio apvijoje įmontuota šiluminė apsauga, apsaugos klasė - IP68, izoliacijos klasė - F, 2850 aps./min, darbo režimas nuolatinis. Alyva užpildytas variklis pats neatvėsta: šilumą nuneša aplink jį tekantis gręžinio vanduo. Todėl gamintojo instrukcija gręžinio skersmenį sieja su vidutiniu siurblio našumu: esant apie 5 m³/val. gręžinys turi būti ne platesnis kaip 115 mm, esant apie 7 m³/val. - 160 mm, esant apie 10 m³/val. - 195 mm. Platesniame gręžinyje siurblys montuojamas atskirame aušinimo apvalkale, kitaip variklis gali perkaisti ir sugesti.

230 V versijos (4SDm) paleidimo ir apsaugos pulte yra paleidimo kondensatorius, viršsrovio apsauga ir jungiklis: kondensatorius yra pulte, o ne variklyje. Suveikus viršsrovio apsaugai, pašalinama perkrovos priežastis, palaukiama, kol variklis atvės, ir siurblys vėl įjungiamas pulto jungikliu.

400 V versija (4SD) turi trifazį variklį, o paleidimo ir apsaugos pultas į jos komplektą neįeina. Jei 400 V siurblys veikia, bet vandens tiekia mažai arba visai netiekia, tikrinama sukimosi kryptis: ji pakeičiama sukeitus dvi maitinimo gyslas.

Pagal vandens poreikį siurblys pats neįsijungia: namo vandentiekyje jis dirba su slėgio rele ir slėginiu indu (į komplektą neįeina), parinktais taip, kad variklis įsijungtų ne dažniau kaip 20 kartų per valandą.

Kaip pasirinkti 4SDm 3/18 modelį ir versiją

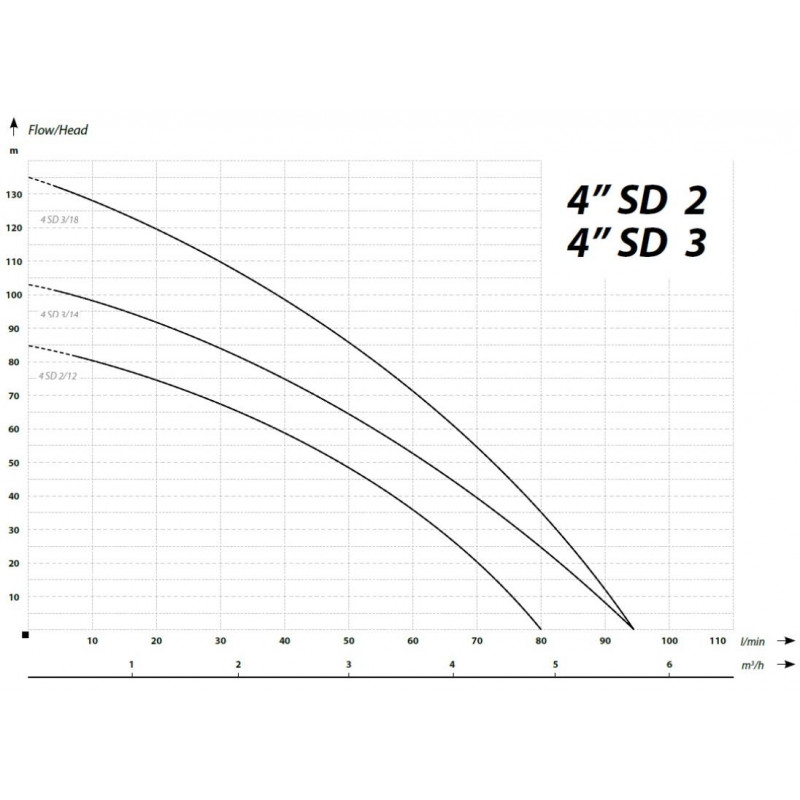

Modelis parenkamas pagal darbo tašką: reikalingą srautą ir kėlimo aukštį esant tam srautui. Didžiausias kėlimo aukštis lentelėje ir pavadinime pasiekiamas tik be srauto ir nėra panardinimo gylis. Reikalingą kėlimo aukštį sudaro dinaminis vandens lygis, aukštis iki slėginio indo, sistemos slėgis (1 bar - apie 10 m) ir nuostoliai vamzdyne.

Pavyzdys: reikia 3 m³/val. (50 l/min), dinaminis vandens lygis - 30 m, slėginis indas 2 m virš žemės, slėgio relė išjungia ties 4 bar (apie 41 m), apie 60 m PE 40 vamzdžio prideda apie 3 m nuostolių. Iš viso reikia apie 76 m esant 3 m³/val. Pagal kreives tokiu srautu 4SDm 3/14 duoda apie 65 m, todėl jo nepakanka, 4SDm 3/18 - apie 86 m, 4SDm 4/18 - apie 93 m su didesniu rezervu.

Versija parenkama pagal elektros įvadą ir kabelio trasą:

Kabelio skerspjūvis parenkamas pagal įtampą, galią ir visą kabelio ilgį: įtampos kritimas kabelio gale leidžiamas iki ±6 %. Gamintojo lentelėje su 2.5 mm² kabeliu 2.2 kW varikliui leidžiama iki 30 m esant 230 V ir iki 130 m esant 400 V, 1.5 kW varikliui - iki 37 m ir 180 m. Tuo pačiu skerspjūviu 400 V versija leidžia kelis kartus ilgesnę trasą, o 230 V versijai giliame gręžinyje reikia storesnio kabelio.

Į ką atkreipti dėmesį montuojant 4SDm 3/18

• Vanduo iki 35 °C, smėlio iki 5 %. Vanduo turi būti techniškai švarus, nesūrus, be ilgų pluoštų, alyvų ir naftos produktų. Smėlis net ir šiam siurbliui gerokai trumpina tarnavimo laiką, o nuosėdas paliekantis vanduo su daug mineralinių medžiagų greičiau dėvi darbines dalis.
• Gręžinys nuo 115 mm. Jei gręžinys platesnis, nei leidžia našumas, siurblys montuojamas atskirame aušinimo apvalkale.
• Dinaminis lygis bent 2 m virš slėginio atvamzdžio. Variklio apačia - bent 30 cm virš gręžinio filtro viršaus, panardinimas - ne giliau kaip 100 m. Arti dugno siurblys siurbia smėlį, o nugrimzdus į dumblą variklis perkaista.
• Sausa eiga sugadina siurblį. Kai gręžinio debitas per mažas siurblio našumui, slėginėje linijoje montuojamas srautą ribojantis vožtuvas arba apsauga nuo sausos eigos, kuri stebi vandens lygį ir atjungia maitinimą. 230 V versijos pultas saugo nuo perkrovos, bet vandens lygio nestebi. Gamintojas debito patikrą ypač pabrėžia siurbliams nuo 100 l/min.
• Naujas gręžinys išvalomas. Prieš montuojant siurblį iš gręžinio išsiurbiamas gręžiant susikaupęs dumblas ir smėlis.
• Iki 20 paleidimų per valandą. Pagal šią ribą parenkami slėgio relės nustatymai ir slėginis indas.
• Veržlės - ne mažiau kaip 18 Nm. Siurblys gali būti tiekiamas dviem dalimis (hidraulinė dalis ir variklis), veržlės veržiamos kryžmai. Kabelis prie slėginio vamzdžio tvirtinamas apkabomis ne rečiau kaip kas 2 m, rekomenduojamas apsauginis plieninis lynas, tiesiai virš siurblio - atbulinis vožtuvas.
• 30 mA nuotėkio relė. Taip pat reikia įžeminto tinklo ir variklio apsaugos automato, nustatyto pagal vardinės lentelės srovę. Kabelį hermetiška jungtimi prailgina kvalifikuotas meistras; 230 V versijos gyslos pulte prijungiamos taip pat, kaip buvo.
• Generatorius - 3-5 kartus galingesnis už variklį. Siurblys jungiamas tik prie jau veikiančio generatoriaus ir išjungiamas prieš generatorių.

4SDm 3/18 medžiagos

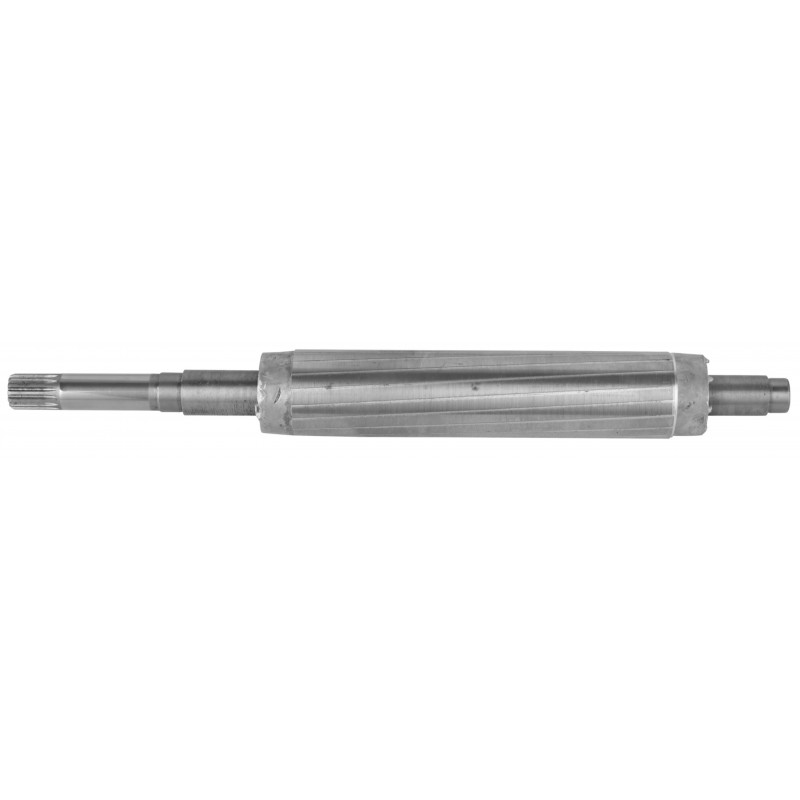

Įsiurbimo ir slėgio korpusai - žalvaris, išorinis korpusas, velenas ir rotorius - nerūdijantis plienas AISI 304. Darbaračiai ir difuzoriai - PPO polimeras, mechaninis sandariklis - SiC / SiC / NBR. Variklis užpildytas alyva, apsaugos klasė - IP68, izoliacijos klasė - F.

Kodėl būtent 4SDm 3/18

Tai 98 mm siurblys smėlėtam gręžiniui nuo 115 mm (iki 5 % smėlio), kurio ta pati hidraulinė dalis tiekiama 230 V versija su paleidimo ir apsaugos pultu arba 400 V versija ilgesnei kabelio trasai.

Ibo 4SDm 3/18 dokumentai

• Techninė kortelė (PDF, PL, 1.1 MB)
• Naudojimo instrukcija (PDF, LT / PL / DE / EN, 2.2 MB)

IBO 4" SD / SDM serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
