Vandens siurblys gręžiniui Ibo 4ISPm 3/22 1.5kW max. 134m 83L/min.

IBO 4ISPm 3/22 - nerūdijančio plieno giluminis siurblys 4" gręžiniui, 230 V arba 400 V

IBO 4ISPm - 4" (98 mm) daugiapakopis giluminis siurblys gręžiniams nuo 115 mm vidinio skersmens. Visa jo hidraulinė dalis, įskaitant darbaračius ir difuzorius, pagaminta iš nerūdijančio plieno AISI 304. Siurblys skirtas techniškai švariam gręžinio vandeniui be smėlio, iki 35 °C, panardinimo gylis - iki 100 m. 230 V versija (4ISPm) tiekiama su paleidimo ir apsaugos pultu, o 400 V versijai (4ISP) reikia išorinio pulto.

Kortelėje pasirenkama variklio versija (230 V arba 400 V) ir kabelio ilgis (1.5 m arba 20 m). Paskirtis pagal gamintoją: vieno ir kelių butų namų bei ūkių vandentiekis, laistymas purkštuvais ir lašelinėmis linijomis, pramonė ir sausinimo darbai.

Kaip veikia 4ISPm 3/22 giluminis siurblys

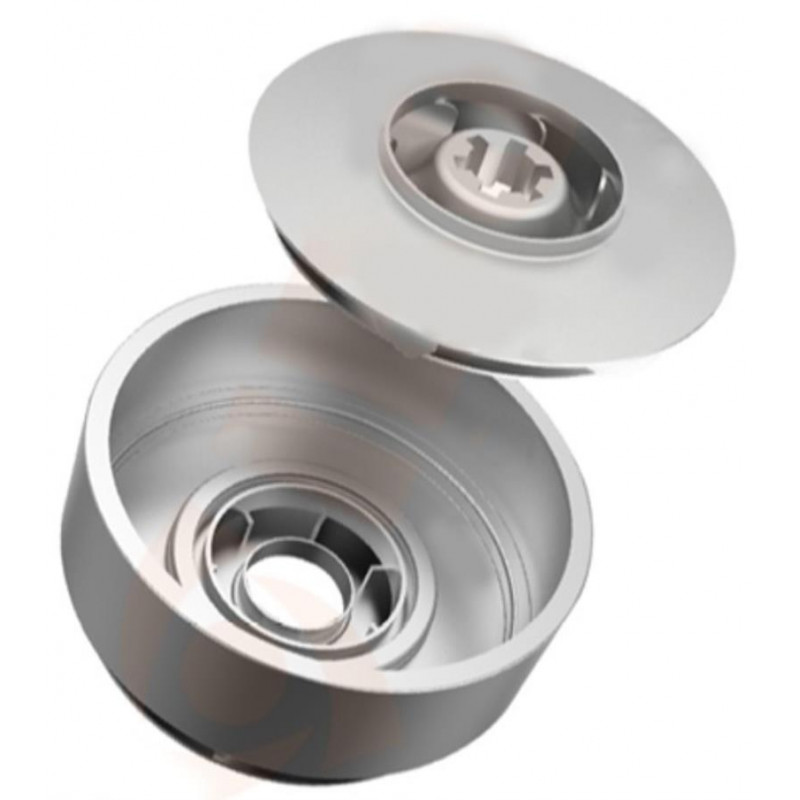

Apačioje yra variklis, virš jo - daugiapakopė hidraulinė dalis. Vanduo pro tinklinį filtrą patenka į pirmąją pakopą ir eina pakopa po pakopos: kiekviena pakopa (darbaratis ir difuzorius) padidina kėlimo aukštį, o srautas lieka toks pats. Siurblys montuojamas tik vertikaliai, variklio apvijoje įmontuota šiluminė apsauga, darbo režimas nuolatinis.

Alyva aušinamas variklis pats neatvėsta: šilumą nuneša aplink jį tekantis gręžinio vanduo. Todėl gamintojo instrukcija gręžinio skersmenį sieja su vidutiniu siurblio našumu: esant apie 5 m³/val. gręžinys turi būti ne platesnis kaip 115 mm, esant apie 7 m³/val. - 160 mm, apie 10 m³/val. - 195 mm, apie 15 m³/val. - 240 mm. Platesniame gręžinyje siurblys montuojamas atskirame aušinimo apvalkale, kitaip variklis gali perkaisti ir sugesti.

230 V versijos (4ISPm) paleidimo ir apsaugos pulte yra paleidimo kondensatorius, viršsrovio apsauga ir jungiklis: kondensatorius yra pulte, o ne variklyje. Suveikus viršsrovio apsaugai, pašalinama perkrovos priežastis, palaukiama, kol variklis atvės, ir siurblys vėl įjungiamas pulto jungikliu.

400 V versija (4ISP) turi trifazį variklį, o paleidimo ir apsaugos pultas į jos komplektą neįeina. Jei 400 V siurblys veikia, bet vandens tiekia mažai arba visai netiekia, tikrinama sukimosi kryptis: ji pakeičiama sukeitus dvi maitinimo gyslas.

Kaip pasirinkti 4ISPm 3/22 modelį ir versiją

Modelis parenkamas pagal darbo tašką: reikalingą srautą ir kėlimo aukštį, kurį siurblys turi duoti esant tam srautui. Didžiausias kėlimo aukštis pavadinime ir lentelėje pasiekiamas tik be srauto ir nėra panardinimo gylis. Didžiausias našumas, atvirkščiai, pasiekiamas beveik be kėlimo aukščio: pavyzdžiui, 4ISPm 3/16 esant 4 m³/val. duoda tik apie 32 m. Reikalingą kėlimo aukštį sudaro dinaminis vandens lygis, aukštis iki slėginio indo, sistemos slėgis (1 bar - apie 10 m) ir nuostoliai vamzdyne.

Pavyzdys: reikia 3 m³/val. (50 l/min), dinaminis vandens lygis - 25 m, slėginis indas 2 m virš žemės, slėgio relė išjungia ties 4 bar (apie 41 m), apie 60 m PE 40 vamzdžio prideda apie 3 m nuostolių. Iš viso reikia apie 71 m. Tokiu srautu 4ISPm 3/16 duoda apie 57 m, 4ISPm 5/14 - apie 68 m, todėl jų nepakanka. 4ISPm 3/22 duoda apie 75 m su nedideliu rezervu, 4ISPm 5/20 - apie 92 m su didesniu.

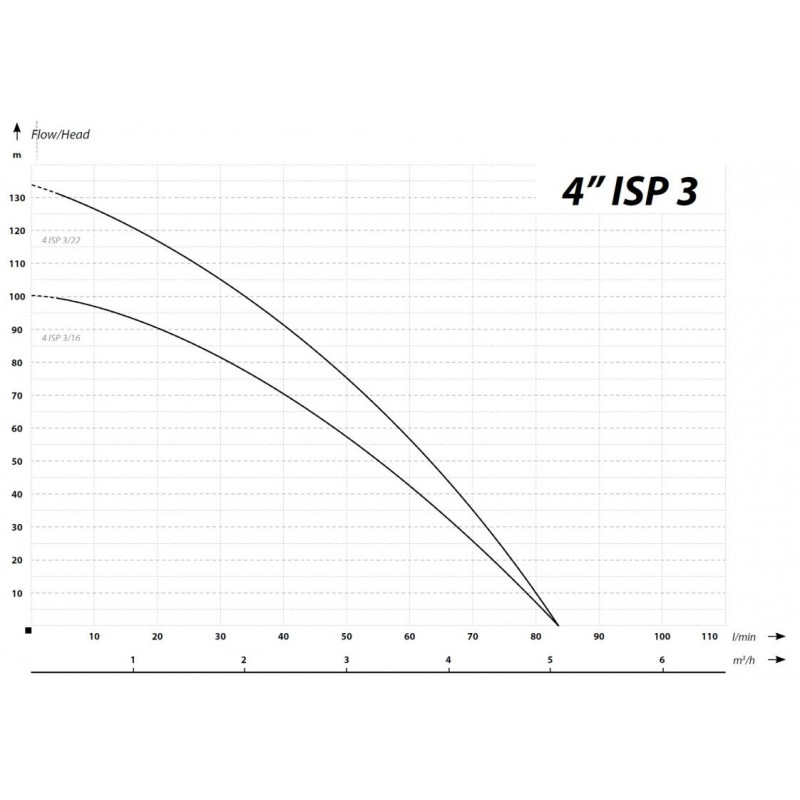

Kėlimo aukštis, našumas ir slėginis atvamzdis abiem versijoms vienodi. Atvamzdis - 1¼" (3/16 ir 3/22), 1½" (5/14 ir 5/20), 2" (8/13). Kėlimo aukštis pagal gamintojo kreives (apie):

Brūkšnys reiškia, kad toks srautas yra kreivės gale arba už jos ribų.

Versija parenkama pagal elektros įvadą: 230 V - vienfaziam, 400 V - trifaziam. 400 V versijos srovė mažesnė, todėl tuo pačiu skerspjūviu leidžiama kelis kartus ilgesnė kabelio trasa. 1.5 m kabelis prailginamas hermetiška jungtimi reikiamo ilgio ir skerspjūvio kabeliu, 20 m kabelis renkamas, kai tiek užtenka iki pulto ar maitinimo vietos. Skerspjūvis parenkamas pagal įtampą, galią ir visą kabelio ilgį: įtampos kritimas kabelio gale leidžiamas iki ±6 %. Didžiausias leistinas kabelio ilgis pagal gamintojo instrukciją:

230 V 2.2 kW varikliui 1.5 mm² skerspjūvio instrukcija nenurodo. Giliame gręžinyje 230 V versijai reikia storesnio kabelio.

Į ką atkreipti dėmesį montuojant 4ISPm 3/22

• Vanduo iki 35 °C, be smėlio. Vanduo turi būti techniškai švarus, nesūrus, be smėlio ir kitų abrazyvinių dalelių, ilgų pluoštų, alyvų ir naftos produktų. Padidinto atsparumo smėliui gamintojas šiam siurbliui nenurodo, o smėlis gerokai trumpina giluminių siurblių tarnavimo laiką. Vanduo su daug mineralinių medžiagų, paliekančių nuosėdas, darbines dalis dėvi greičiau.
• Gręžinys nuo 115 mm. Jei jis platesnis, nei leidžia siurblio našumas, siurblys montuojamas atskirame aušinimo apvalkale.
• Dinaminis lygis bent 2 m virš slėginio atvamzdžio. Variklio apačia - bent 30 cm virš gręžinio filtro viršaus, panardinimas - ne giliau kaip 100 m. Arti dugno siurblys siurbia smėlį, o nugrimzdus į dumblą variklis perkaista.
• Sausa eiga sugadina siurblį. Kai gręžinio debitas per mažas siurblio našumui, slėginėje linijoje montuojamas srautą ribojantis vožtuvas arba apsauga nuo sausos eigos, kuri stebi vandens lygį ir atjungia maitinimą. 230 V versijos pultas saugo nuo perkrovos, bet vandens lygio nestebi. Gamintojas debito patikrą ypač pabrėžia daugiapakopiams siurbliams nuo 100 l/min.
• Naujas gręžinys išvalomas. Prieš montuojant siurblį iš gręžinio išsiurbiamas gręžiant susikaupęs dumblas ir smėlis.
• Iki 30 paleidimų per valandą. Siurblys pats pagal vandens poreikį neįsijungia: jis dirba su slėgio rele ir slėginiu indu, parinktais pagal šią ribą.
• Veržlės - ne mažiau kaip 18 Nm. Siurblys gali būti tiekiamas dviem dalimis (hidraulinė dalis ir variklis), jas jungiančios veržlės veržiamos kryžmai. Kabelis prie slėginio vamzdžio tvirtinamas plastikinėmis apkabomis ne rečiau kaip kas 2 m, rekomenduojamas apsauginis plieninis lynas, tiesiai virš siurblio - atbulinis vožtuvas.
• 30 mA nuotėkio relė. Taip pat reikia įžeminto tinklo ir variklio apsaugos automato, nustatyto pagal vardinės lentelės srovę. Kabelį hermetiška jungtimi prailgina kvalifikuotas meistras; 230 V versijos gyslos pulte prijungiamos taip pat, kaip buvo.
• Generatorius - 3-5 kartus galingesnis už variklį. Siurblys jungiamas tik prie jau veikiančio generatoriaus ir išjungiamas prieš generatorių.

4ISPm 3/22 medžiagos

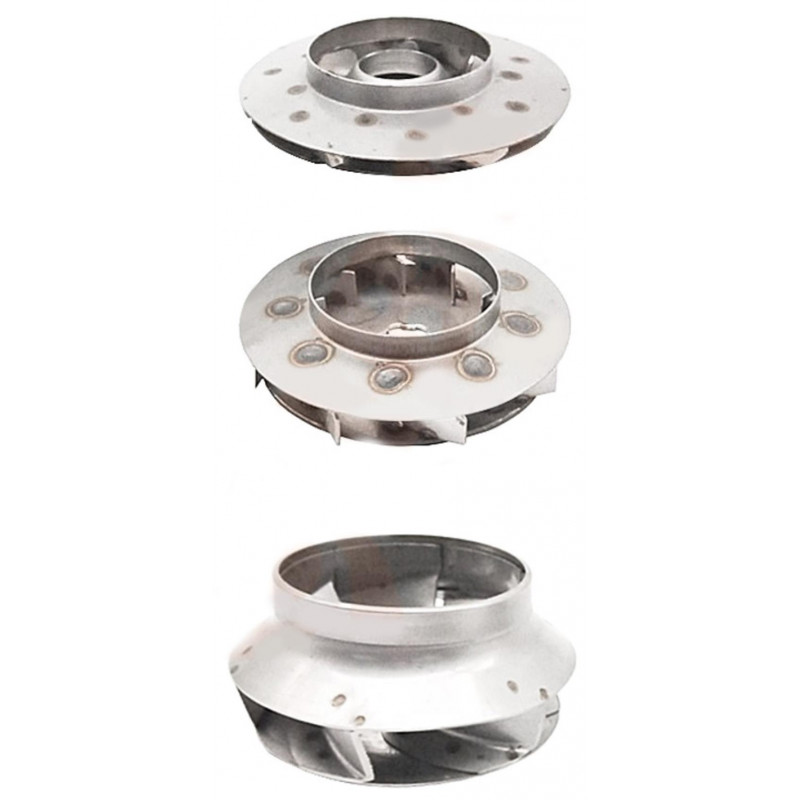

Įsiurbimo ir slėgio korpusas, išorinis korpusas, velenas, rotorius, darbaračiai ir difuzoriai - nerūdijantis plienas AISI 304. Mechaninis sandariklis - SiC / SiC / NBR. Variklis aušinamas alyva, apsaugos klasė - IP68, izoliacijos klasė - B, 2850 aps./min.

Ibo 4ISPm 3/22 dokumentai

• Techninė kortelė (PDF, PL, 0.2 MB)
• Naudojimo instrukcija (PDF, LT / PL / DE / EN, 2.2 MB)

IBO 4" ISP / ISPM serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
