Vandens siurblys gręžiniui Ibo 4IBQ IVR 30/5 9.2kW su dažnio keitikliu max. 120m 800L/min.

IBO 4IBQ IVR 30/5 giluminis siurblys su dažnio keitikliu ūkiams, drėkinimui ir pramonei

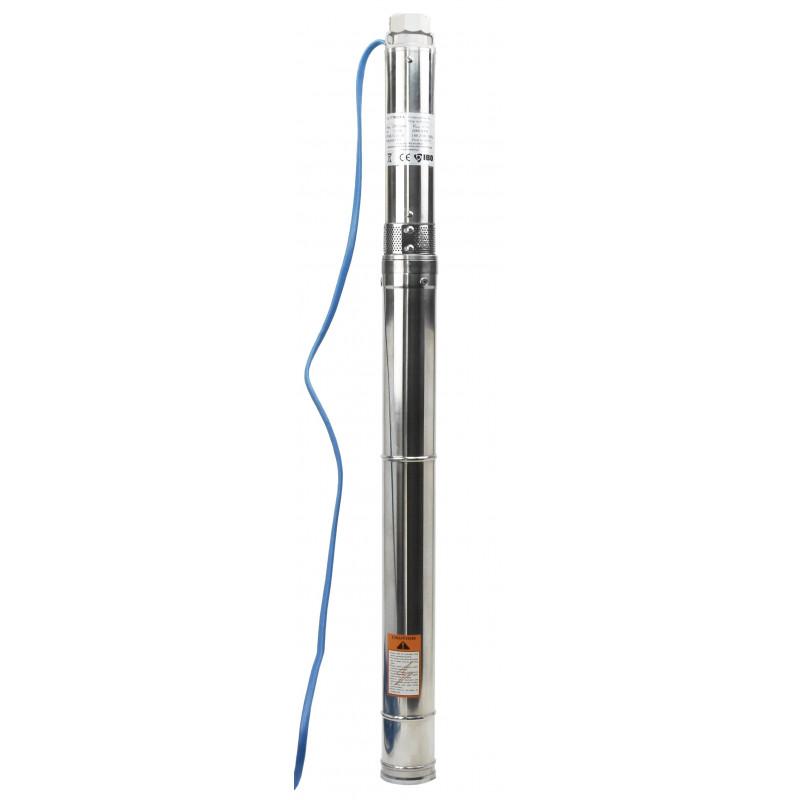

IBO 4IBQ IVR - 4" giluminis siurblys su nuolatinių magnetų sinchroniniu varikliu, kuris sukasi iki 5000 aps./min, su dažnio keitikliu ir slėgio jutikliu komplekte. 4-9.2 kW modeliai tiekia iki 400, 500 arba 800 l/min švaraus vandens iš 4" gręžinio, rezervuaro ar upės. Siurblys veikia tik su savo keitikliu, kuris jungiamas į trifazį 400 V, 50 Hz tinklą: tiesiai į tinklą siurblio jungti negalima.

Gamintojo nurodyta paskirtis - ūkiai ir drėkinimas, gamybos įmonės, dirbtuvės, sandėliai, visuomeninių pastatų techninės sistemos, vandentiekio, slėgio kėlimo ir šilumos siurblių sistemos. Siurblį ir keitiklį montuoja ir paleidžia kvalifikuotas montuotojas: gamintojas šio įrenginio buitiniu nelaiko. Galia ir našumas nurodyti pavadinime, 4IBQ IVR modelių palyginimas - lentelėje žemiau.

Kaip veikia 4IBQ IVR 30/5 siurblys ir jo dažnio keitiklis

Siurblys montuojamas tik vertikaliai: apačioje alyva užpildytas nuolatinių magnetų sinchroninis variklis (IP68, nuolatinis S1 darbas leistinomis sąlygomis), virš jo - hidraulinė dalis. Įprastas giluminio siurblio asinchroninis variklis sukasi 2850 aps./min, šis - iki 5000 aps./min. Gamintojo duomenimis, dėl didesnių sūkių tokio pat našumo siurblys būna iki 60 % trumpesnis ir iki 50 % lengvesnis už įprastą. Lentelėje esančių modelių ilgis - nuo 912 mm (20/3, 14.7 kg) iki 1440 mm (30/5, 24.8 kg), todėl siurblį lengviau nuleisti į gręžinį ir ištraukti.

Sinchroninis variklis tiesiai iš tinklo nedirba, todėl siurblys jungiamas tik prie kartu tiekiamo keitiklio. Keitiklis maitinamas trifaziu tinklu per gnybtus R/S/T ir PE, siurblys jungiamas prie U/V/W ir PE: tai visi jėgos laidai. Tinklo įtampa prie U/V/W gnybtų nejungiama - keitiklis sugadinamas.

Keitiklis švelniai paleidžia variklį ir saugo jį nuo sausos eigos, perkrovos, perkaitimo, fazės dingimo, per aukštos ir per žemos maitinimo įtampos. Sutrikimą ekrane rodo klaidos kodas, pavyzdžiui, Err59 - trūksta vandens, Err58 - užsikirtusi hidraulinė dalis, Err29 - dingo įėjimo fazė. Keitiklis ir siurblys sukonfigūruoti gamykloje: parametrų keisti nereikia, o neteisingai juos pakeitus galima sugadinti keitiklį ar siurblį.

Pagrindiniai režimai - pastovus slėgis, pastovus dažnis ir pastovi srovė. Pastovaus slėgio režime komplekte esantis slėgio jutiklis jungiamas prie keitiklio gnybtų 24 V ir A0, o keitiklis palaiko nustatytą slėgį pagal vandens vartojimą: atsukus čiaupą siurblys įsijungia, užsukus - sustoja. Prie gnybtų X0 ir 0V jungiamas plūdinis jungiklis talpai pildyti arba tuštinti, o laikmatis valandomis nustato vienkartinį darbą, uždelstą paleidimą arba ciklą "dirba X val. - stovi Y val.", pavyzdžiui, laistymui pagal laiką.

Kaip pasirinkti 4IBQ IVR 30/5 modelį

Modelis renkamas pagal darbo tašką: reikalingą srautą ir kėlimo aukštį, kurį siurblys turi duoti esant tam srautui. Reikalingą kėlimą sudaro aukščių skirtumas nuo dinaminio vandens lygio gręžinyje iki vandens tiekimo taško, sistemai reikalingas slėgis (1 bar - apie 10 m) ir nuostoliai vamzdyne, priklausantys nuo jo ilgio ir skersmens.

Modeliai suskirstyti į tris hidraulines grupes: 12 - iki 400 l/min, 2" jungtis; 20 - iki 500 l/min, 2"; 30 - iki 800 l/min, 2½". Gamintojo naudingumo kreivė aukščiausia ties maždaug 250 l/min (12 grupė), 330 l/min (20) ir 500 l/min (30), todėl verta rinktis grupę, kurios naudingiausia sritis arti reikalingo srauto. Lentelėje - gamintojo lentelės taškas šioje srityje ir didžiausias srautas.

Pavyzdys: drėkinimui reikia 500 l/min (30 m³/val.), dinaminis vandens lygis - 25 m, linijos gale reikia 3 bar (apie 31 m), o apie 150 m PE 90 vamzdžio (vidinis skersmuo apie 79 mm) prideda apie 7 m nuostolių. Iš viso reikia apie 63 m esant 500 l/min. Pagal gamintojo lentelę 30/3 tokiu srautu duoda 53 m - per mažai, 30/4 - 65 m, beveik be rezervo, 30/5 - 80 m su rezervu. Visos Q-H lentelės ir kreivės - gamintojo techninėje kortelėje dokumentų sąraše.

Pastovaus slėgio režimui reikia sumontuoti nedidelį slėginį indą: gamintojo pavyzdyje 200 l/min siurbliui - 24 l. Pradinis indo slėgis - 60 % nustatyto, pavyzdžiui, nustačius 4 bar - 2.4 bar. Be indo ar su per dideliu pradiniu slėgiu siurblys dažnai išsijungia ir vėl įsijungia.

Į ką atkreipti dėmesį montuojant 4IBQ IVR 30/5

• Vanduo iki 35 °C, smėlio iki 0.25 %. Vanduo turi būti švarus, pH 6-8.5. Naujas gręžinys prieš montavimą išvalomas išsiurbiant vandenį: smėlėtas vanduo gerokai trumpina giluminio siurblio tarnavimo laiką.
• Gręžinys nuo 4", siurblys bent 5 m virš dugno. Didžiausias siurblio skersmuo pagal gamintojo brėžinį - 100 mm. Siurblys negali būti dumble, o žemiausias dinaminis vandens lygis turi būti bent 2 m virš slėginio atvamzdžio.
• Sausa eiga sugadina siurblį. Keitiklis turi apsaugą nuo sausos eigos (Err59), bet montavimo gylis vis tiek parenkamas pagal 2 m taisyklę ir vandens lygis stebimas.
• Keitiklis - patalpoje, 0-35 °C. Jo matmenys - 230 x 141 x 122 mm (4 kW modeliai 12/4 ir 20/3) arba 285 x 175 x 128 mm (5.5-9.2 kW), jis turi aušinimo ventiliatorių. Keitiklis montuojamas sausoje, vėdinamoje vietoje, vertikaliai ant nedegaus pagrindo, virš ir po juo - bent 100 mm laisvos vietos; saugomas nuo vandens, saulės, dulkių ir metalo drožlių. Tinklo įtampos svyravimai - ne daugiau kaip ±10 %.
• Kabelis iki siurblio - iki 50 m. Gamintojas ilgesnio kaip 50 m kabelio tarp keitiklio ir siurblio nerekomenduoja; į šį ilgį įeina ir siurblio gylis. Ilgesnėje trasoje gali atsirasti elektromagnetinių trikdžių: tada reikia išėjimo filtrų (sinusinių arba dv/dt), feritinių žiedų ir ekranuoto, įžeminto kabelio. Keitiklis nemontuojamas šalia PLC, valdymo pultų ir signalizacijos.
• 30 mA nuotėkio relė, izoliacija ne mažiau kaip 100 MΩ. Tinklas turi būti įžemintas, keitiklis nuo maitinimo atskiriamas automatiniu jungikliu. Izoliacijos varža matuojama prieš paleidimą.
• Sukimosi kryptis - per 3 s. Prieš nuleidžiant į vandenį, siurblys trumpai, ne ilgiau kaip 3 s, paleidžiamas sausai; jei sukasi ne į tą pusę, kryptis pakeičiama keitiklio mygtuku, laikant jį bent 3 s.
• Apkabos kas 2 m. Kabelis prie slėginio vamzdžio tvirtinamas plastikinėmis apkabomis ne rečiau kaip kas 2 m, siurblio už kabelio laikyti negalima. Rekomenduojamas apsauginis plieninis lynas, tiesiai virš siurblio montuojamas atbulinis vožtuvas, kabelis prailginamas tik hermetiška jungtimi.

4IBQ IVR 30/5 medžiagos

Išorinis siurblio korpusas, slėgio ir įsiurbimo korpusai, velenas, veleno mova ir atraminis žiedas - nerūdijantis plienas AISI 304. Variklio išorinis ir apatinis korpusai - AISI 304, viršutinis - AISI 304 ir ASTM 30 ketus. Darbaratis - POM plastikas, difuzorius - PC plastikas. Mechaninis sandariklis - specialus giluminiams siurbliams, jį tepa ir variklį užpildo ekologiška alyva; sugedus varikliui, alyva gali ištekėti į gręžinį. Variklio apsaugos klasė - IP68.

Ibo 4IBQ 30/5 dokumentai

• Techninė kortelė (PDF, PL, 0.7 MB)
• Techninė kortelė (PDF, EN, 0.2 MB)
• Naudojimo instrukcija (PDF, PL, 1.1 MB)

IBO 4" IBQ IVR serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
