Vandens siurblys gręžiniui Ibo 3SKM 100 0.75kW 230V max. 60m 45L/min.

IBO 3SKM 100 periferinis giluminis siurblys siauram 3" gręžiniui

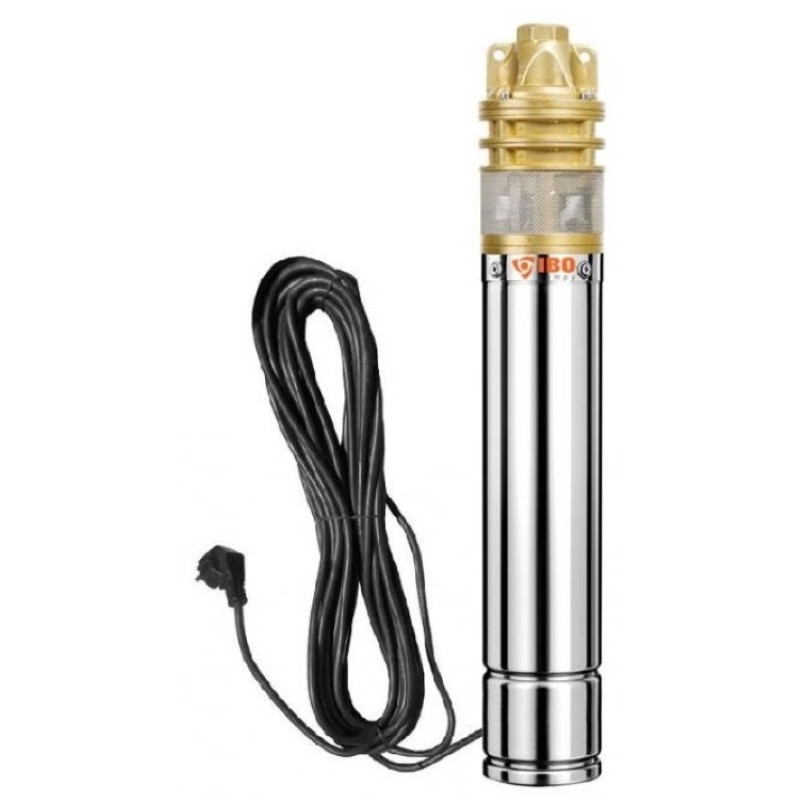

IBO 3SKM 100 - 75 mm skersmens periferinis giluminis siurblys siauram 3" gręžiniui ir vienfaziam 230 V tinklui. Kondensatorius įmontuotas variklyje, todėl paleidimo dėžutės nereikia. Žalvarinis periferinis darbaratis kelia vandenį iki 60 m (be srauto), didžiausias srautas - 45 l/min (2.7 m³/val.), o esant 20 l/min srautui kėlimo aukštis siekia apie 32 m. Variklio galia - 0.75 kW.

Siurblys skirtas namo ar sodybos vandentiekiui su slėginiu indu, ūkio vandens tiekimui ir nedidelėms laistymo sistemoms. Siurbiamas vanduo turi būti švarus, be smėlio, ne šiltesnis kaip 35 °C.

Kaip veikia 3SKM 100 siurblys

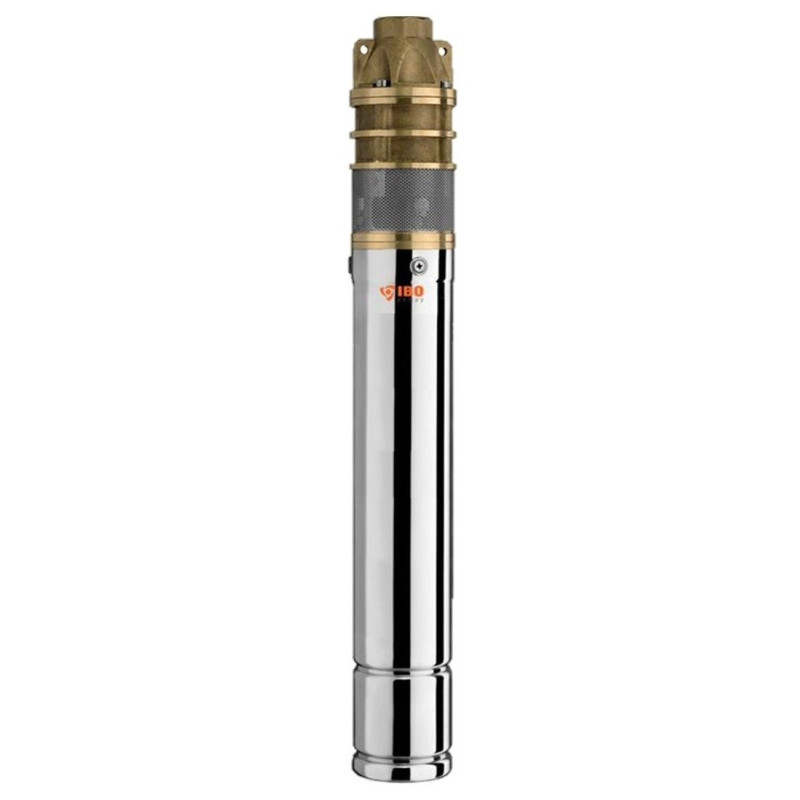

Monoblokinė konstrukcija leidžia išlaikyti nedidelius matmenis: siurblio skersmuo - 75 mm, ilgis - 590 mm. Variklis užpildytas alyva.

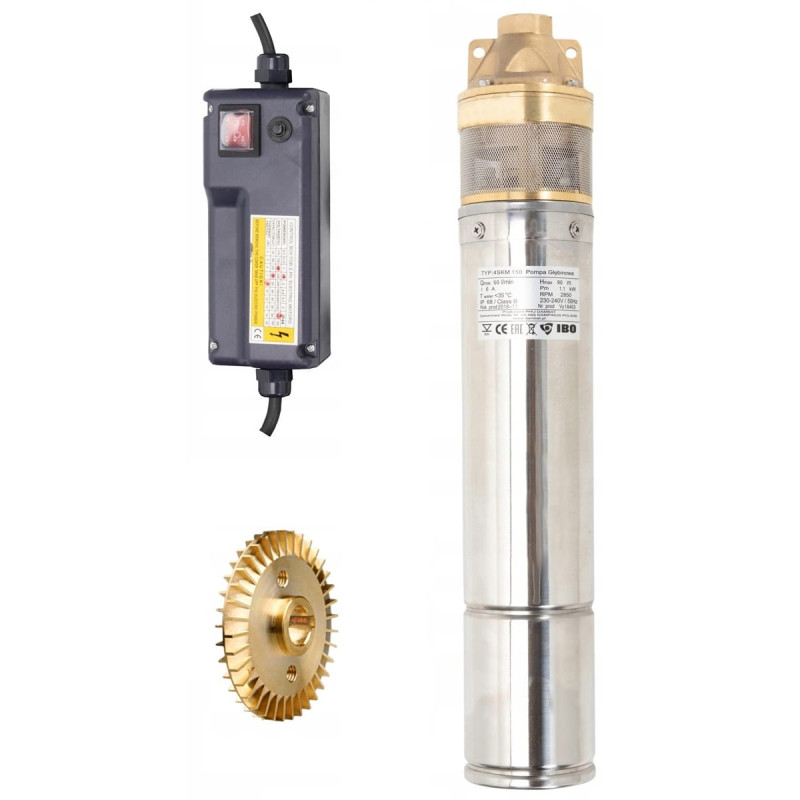

Periferinis darbaratis - diskas, kurio krašte yra daug trumpų mentelių. Jis sukasi siaurame korpuso kanale: vanduo per vieną apsisukimą kelis kartus grįžta tarp mentelių ir kaskart gauna energijos. Dėl to periferinis siurblys sukuria didelį kėlimo aukštį esant nedideliam srautui.

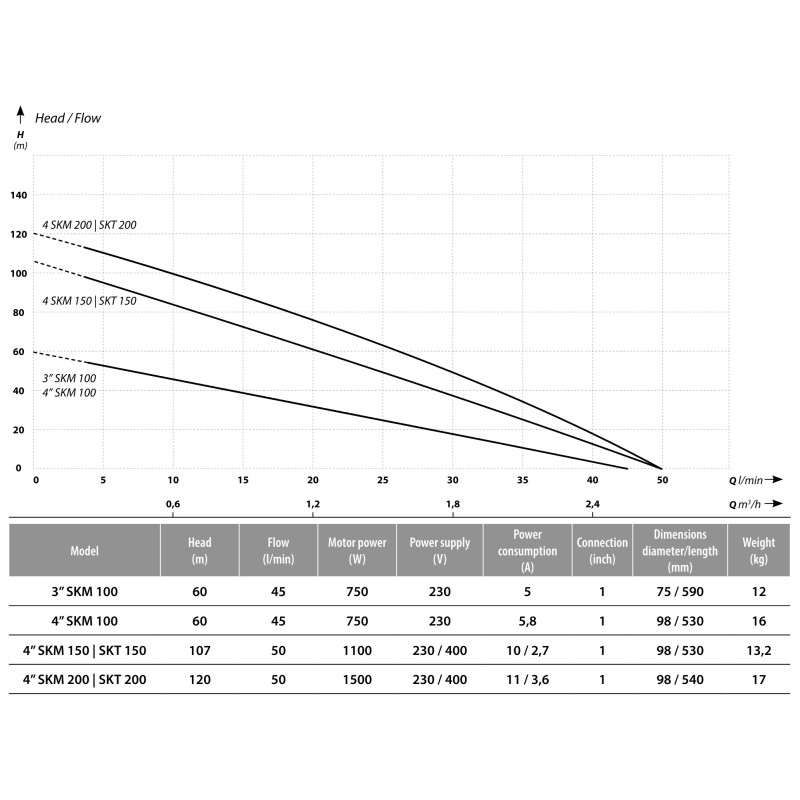

Gamintojo kreivė stati ir beveik tiesi: nuo apie 60 m be srauto iki nulio ties 45 l/min. Reikalingam kėlimo aukščiui padidėjus 10 m, srautas sumažėja maždaug 7 l/min, todėl šiam siurbliui juntamas ir kiekvienas papildomas gylio metras, ir didesnis sistemos slėgis.

Svarbu atskirti du skaičius: 60 m - tai kėlimo aukštis, kai siurblys vandens netiekia, o 80 m - didžiausias leistinas panardinimo gylis. Iš 80 m gylio šis siurblys vandens nepakels.

Kondensatorius įmontuotas variklyje, apvijoje - šiluminė apsauga. Apsaugos klasė - IP68, izoliacijos klasė - B, variklio sūkiai - 2850 aps./min, vardinė srovė - 5 A, darbo režimas - nuolatinis.

Pagal vandens poreikį siurblys pats neįsijungia: namo vandentiekyje jį valdo slėgio relė, ir jis dirba su slėginiu indu. Relė ir indas parenkami taip, kad variklis įsijungtų ne dažniau kaip 20 kartų per valandą.

Kaip pasirinkti: 3SKM 100 darbo taškas

Reikalingą kėlimo aukštį sudaro dinaminis vandens lygis gręžinyje, aukščio skirtumas iki slėginio indo, sistemoje reikalingas slėgis (1 bar - apie 10 m) ir vamzdyno nuostoliai. Susumavus šias dalis, pagal siurblio kreivę nustatomas srautas. Gamintojo kreivės taškai:

Pavyzdys: dinaminis vandens lygis - 10 m, slėgio relė išjungia siurblį ties 3 bar (apie 31 m), nuostoliai PE 32 vamzdyne esant tokiam srautui nesiekia 1 m. Iš viso reikia apie 41 m, ir siurblys tiekia apie 13 l/min (0.8 m³/val.). Relę nustačius išjungti ties 2.5 bar (apie 26 m), reikia apie 36 m, o srautas padidėja iki apie 17 l/min (1 m³/val.). Jei dinaminis lygis - 25 m, 3 bar slėgiui pasiekti reikia apie 56 m: tai beveik siurblio riba, srautas - tik apie 3 l/min.

Įtampos kritimas kabelio gale leidžiamas iki ±6 %. Gamintojo lentelėje 230 V tinkle 0.75 kW varikliui su 1.5 mm² kabeliu leidžiama iki 46 m, su 2.5 mm² - iki 74 m. Jei gamyklinio kabelio neužtenka, jį hermetiška jungtimi prailgina patyręs meistras.

Į ką atkreipti dėmesį montuojant 3SKM 100

• Tik švarus vanduo be smėlio. Smėlis ir kitos abrazyvinės dalelės gerokai sutrumpina giluminio siurblio tarnavimo laiką. Vanduo - iki 35 °C, be ilgų pluoštų, alyvų ir naftos produktų, ne sūrus.
• Dinaminis lygis bent 2 m virš slėginio atvamzdžio. Jei gręžinio debitas tam per mažas, slėginėje linijoje montuojamas srautą ribojantis vožtuvas arba apsauga nuo sausos eigos, kuri stebi vandens lygį ir atjungia maitinimą. Šiluminė apsauga saugo variklį nuo perkaitimo, bet vandens lygio nestebi, o sausa eiga sugadina siurblį.
• Bent 30 cm virš filtro, panardinimas iki 80 m. Variklio apačia montuojama ne žemiau kaip 30 cm virš gręžinio filtro viršaus: arčiau dugno siurblys gali įsiurbti smėlio.
• Naujas gręžinys išvalomas. Prieš montuojant siurblį iš gręžinio išsiurbiamas vanduo su gręžiant susikaupusiu dumblu ir smėliu.
• Iki 20 paleidimų per valandą.
• Tik vertikaliai. Kabelis prie slėginio vamzdžio tvirtinamas apkabomis ne rečiau kaip kas 2 m, siurblį rekomenduojama papildomai kabinti ant plieninio lyno, tiesiai virš jo montuojamas atbulinis vožtuvas.
• 30 mA nuotėkio relė. Taip pat reikia įžeminto tinklo ir variklio apsaugos automato, nustatyto pagal vardinės lentelės srovę.
• Generatorius - 3-5 kartus galingesnis už variklį. Siurblys jungiamas tik prie jau veikiančio generatoriaus.

3SKM 100 medžiagos

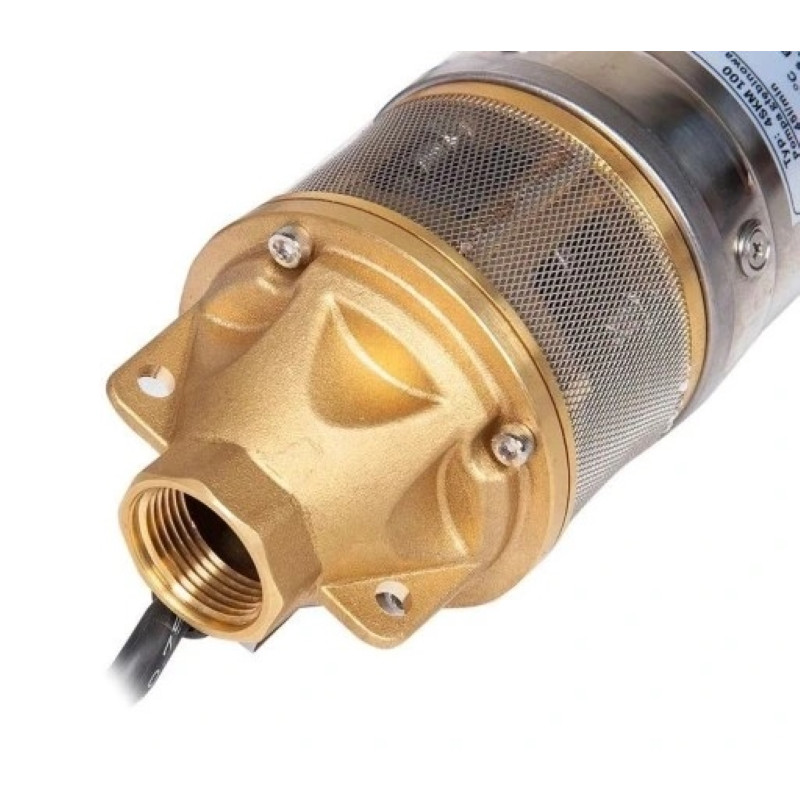

Įsiurbimo ir slėgio korpusas - žalvaris. Išorinis korpusas, velenas ir rotorius - nerūdijantis plienas AISI 304, periferinis darbaratis - žalvaris, mechaninis sandariklis - grafitas / SiC. Variklis užpildytas alyva, apsaugos klasė IP68, izoliacijos klasė B. Slėginis atvamzdis - 1".

IBO 3" SKM serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
