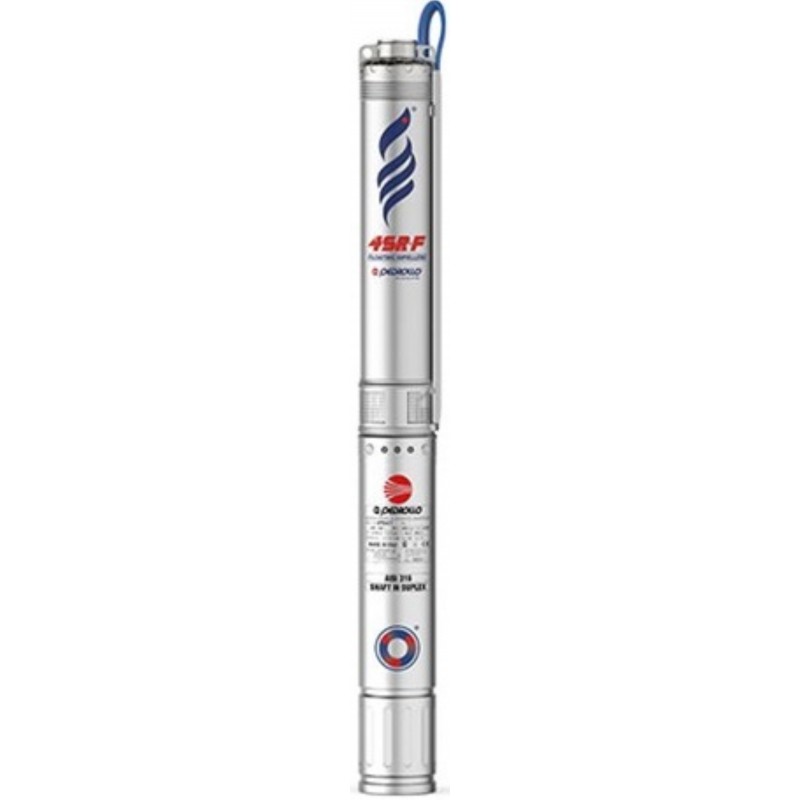

Vandens siurblys gręžiniui Pedrollo 4SR4/12-R 1.1kW max. 91m 100L/min.

Pedrollo 4SR4/12 su Franklin varikliu - 1.1 kW galios, 230 V giluminis siurblys, kurio darbo intervalas siekia 20-100 l/min, o kėlimo aukštis - 91-33.5 m. Valdymo pulto ir kondensatorių nereikia, nes paleidimo elementai įmontuoti variklyje. Šis modelis tinka, kai vienu metu reikia aprūpinti vandeniu namą, laistymo sistemą, kelis čiaupus ar sodybos ūkinius pastatus.

Kaip veikia Pedrollo 4SR su Franklin varikliu

Tai 4 colių daugiapakopis išcentrinis giluminis siurblys. Vanduo nuosekliai teka per kelias hidraulines pakopas, todėl kiekviena pakopa didina slėgį. Modelio žymėjime pirmasis skaičius nurodo našumo klasę, o antrasis - pakopų skaičių.

Pedrollo 4SR-S hidraulinėje dalyje naudojamos plaukiojančios Delrin sparnuotės ir Noryl difuzoriai. Plaukiojanti konstrukcija padeda sumažinti smėlio poveikį besisukančioms detalėms. Siurblys pritaikytas vandeniui, kuriame smėlio koncentracija siekia iki 200 g/m³. Patentuotas induktorius gerina vandens įsiurbimą, kai jame pasitaiko oro ar dujų.

Įmontuotas AISI 304 atbulinis vožtuvas neleidžia vandeniui grįžti į gręžinį siurbliui sustojus. Tai padeda išlaikyti slėgį sistemoje ir sumažina pakartotinių paleidimų skaičių.

Vienfazis Franklin 4 colių "2-wire" variklis prie 230 V linijos jungiamas trimis kabelio gyslomis: fazės, neutralia ir įžeminimo. Paleidimo elementai sumontuoti pačiame variklyje, todėl valdymo pulto ir atskiro kondensatoriaus nereikia. Elektros dalyje lieka mažiau jungčių ir atskirų mazgų, todėl montavimas yra paprastesnis.

Variklyje taip pat įrengta apsauga nuo perkrovos su automatiniu atsistatymu bei apsauga nuo viršįtampių ir žaibo iškrovų. Paleidimo metu susidarantis trumpas atbulinis sukimo momentas gali padėti atlaisvinti dėl smėlio užstrigusią hidraulinę dalį.

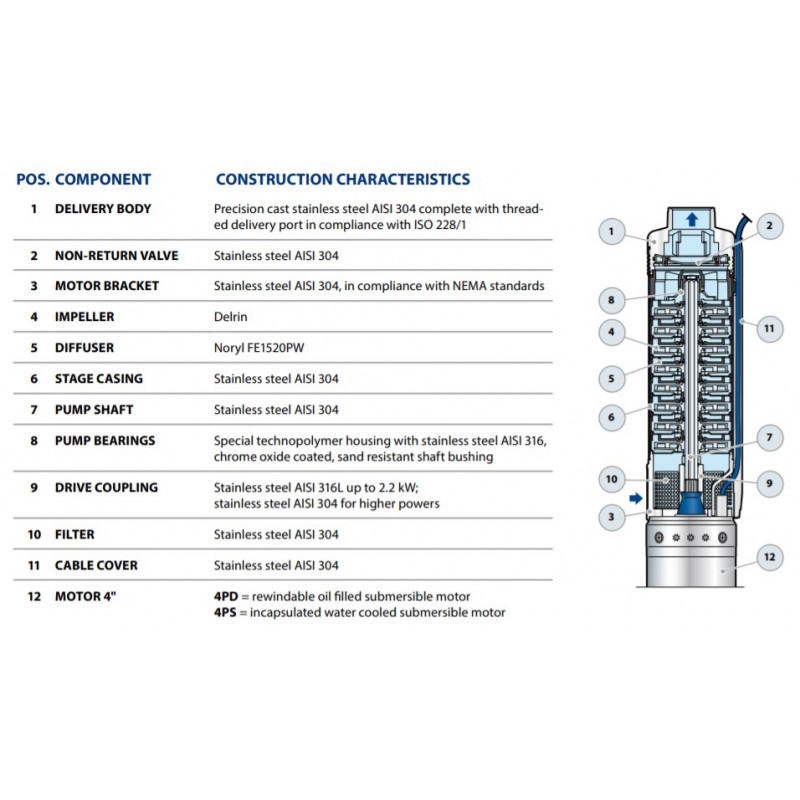

Siurblio išvadas, atbulinis vožtuvas, pakopų korpusas, velenas, filtras ir kabelio apsauga pagaminti iš AISI 304 nerūdijančio plieno. AISI 316L guoliai turi smėlio poveikiui atsparią chromo oksido dangą. Franklin Super Stainless variklis turi AISI 316 statoriaus apvalkalą, nerūdijančio plieno veleną ir IP68 apsaugą. Jo vidus užpildytas netoksišku, vandenyje tirpiu FES93 skysčiu, o skysčiu tepamiems guoliams nereikia periodinės priežiūros.

Darbo taškai ir pasirinkimas

Pedrollo 4SR4/12 našumas priklauso nuo sistemos pasipriešinimo. Didėjant vandens srautui, siurblio sukuriamas kėlimo aukštis mažėja.

Visas darbo intervalas yra 20-100 l/min, arba 1.2-6.0 m³/val. Uždarius išvadą, siurblys pasiekia 96 m kėlimo aukštį, tačiau tai nėra nuolatinio darbo taškas.

Reikiamas kėlimo aukštis nėra tas pats, kas bendras gręžinio gylis. Skaičiuojant reikia sudėti:

• dinaminį vandens lygį, kai siurblys veikia;
• aukščio skirtumą iki aukščiausio vandens vartojimo taško;
• slėgį, kurį norite turėti čiaupuose ar laistymo sistemoje;
• slėgio nuostolius vamzdyne, alkūnėse, filtruose ir armatūroje.

Pavyzdžiui, jei numatomas 70 l/min srautas, siurblys šiame darbo taške sukuria 66 m kėlimo aukštį. Iš šios vertės reikia atimti vandens pakėlimo aukštį ir vamzdyno nuostolius. Likusi dalis atitinka slėgį vandens vartojimo vietoje.

Iki 100 l/min našumas aktualus, kai vienu metu veikia keli vandens vartojimo taškai, laistoma teritorija ir vanduo tiekiamas ūkiniams pastatams. Tačiau gręžinio debitas turi būti ne mažesnis už pasirinktą siurblio srautą. Jei gręžinys tokio vandens kiekio neatkuria, vandens lygis gali nukristi iki siurblio. Mažo debito gręžiniui racionaliau rinktis mažesnio našumo siurblį.

Montavimo sąlygos

Siurblio skersmuo yra 98 mm, todėl jis skirtas ne siauresniems kaip 4 colių, arba 100 mm, gręžiniams. Hidraulinės dalies ilgis - 462 mm, o slėginio išvado sriegis - 1"1/4 pagal ISO 228/1. Hidraulinė dalis pagaminta Italijoje.

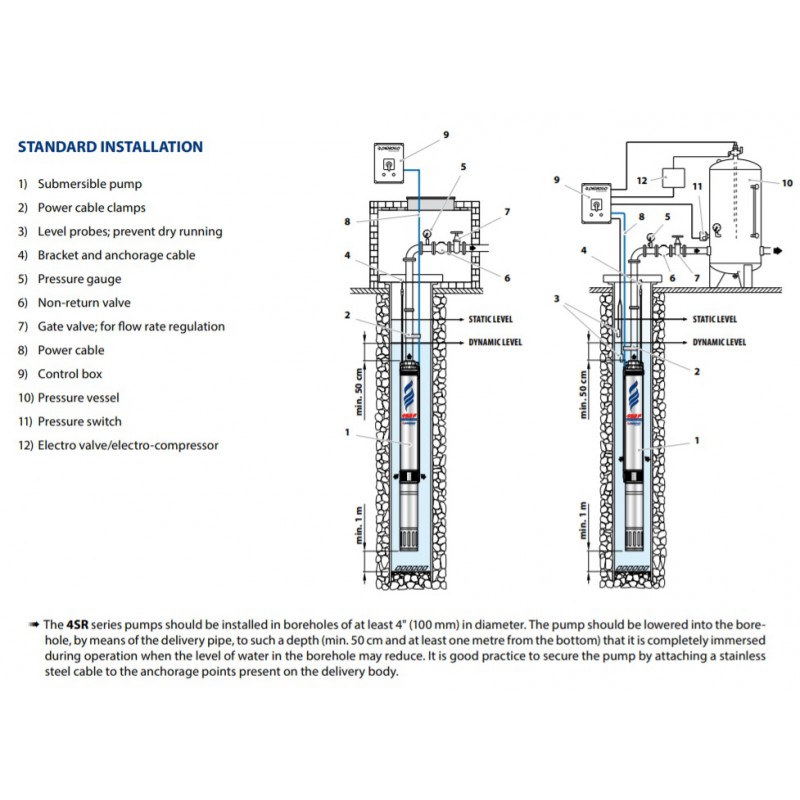

Siurblio viršus turi būti bent 0.5 m žemiau dinaminio vandens lygio, o apačia - bent 1 m virš gręžinio dugno. Siurblys nuleidžiamas su slėginiu vamzdžiu ir papildomai tvirtinamas nerūdijančio plieno lynu prie išvado.

Galimas vertikalus ir horizontalus montavimas. Montuojant talpoje, upėje ar ežere, reikia aušinimo gaubto, kuris nukreiptų vandens srautą palei variklį. Vandens temperatūra gali siekti iki +30 °C, kai srauto greitis pro variklį yra ne mažesnis kaip 0.08 m/s.

Leidžiama iki 20 paleidimų per valandą, tarp paleidimų išlaikant bent 3 min. intervalą. Dėl to hidroforo talpą ir slėgio relės nustatymus reikia parinkti taip, kad siurblys neįsijungtų pernelyg dažnai.

Automatiniam vandens tiekimui naudojama slėgio relė ir hidroforas arba kitas slėgio valdymo būdas. Variklyje nėra apsaugos nuo sausosios eigos. Jei dinaminis vandens lygis gali nukristi iki siurblio, montuojama atskira lygio kontrolė, pavyzdžiui, zondai su rele.

230 V elektros jungtį per tinkamus apsaugos įtaisus turi įrengti elektrikas. Šio vienfazio variklio nerekomenduojama jungti per dažnio keitiklį. Pedrollo 4SR4/12 su Franklin varikliu suteikiama 24 mėn. garantija.
