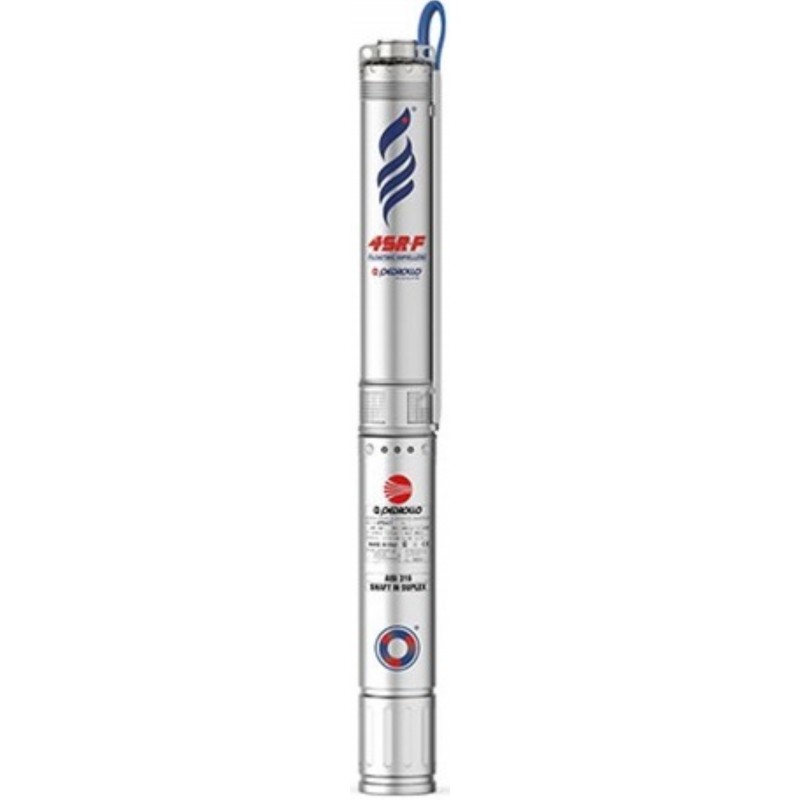

Vandens siurblys gręžiniui Pedrollo 4SR1/10-R 0.37kW max. 68m 30L/min.

Pedrollo 4SR1/10 su Franklin varikliu - 0.37 kW galios 4 col. giluminis siurblys, kurio darbo intervalas siekia 5-30 l/min, o kėlimo aukštis šiame intervale - 67.5-31 m. Jis veikia nuo vienfazio 230 V tinklo, o atskiro valdymo pulto ir kondensatorių nereikia, nes paleidimo elementai įmontuoti variklyje. Šis modelis tinka vasarnamiui, nedideliam namui arba mažo debito gręžiniui.

Kaip veikia Pedrollo 4SR1/10 su Franklin varikliu

Tai daugiapakopis išcentrinis siurblys. Kiekviena hidraulinė pakopa padidina slėgį, todėl palyginti nedidelės 0.37 kW galios modelis gali tiekti vandenį iš gręžinio ir sukurti slėgį namo sistemoje. Skaičius "1" modelio žymėjime nurodo našumo klasę, o "10" - pakopų skaičių.

Pedrollo 4SR hidraulinėje dalyje naudojamos plaukiojančios Delrin sparnuotės ir Noryl difuzoriai. Plaukiojanti konstrukcija sumažina sparnuotės užstrigimo riziką, kai vandenyje pasitaiko smėlio. Siurblys pritaikytas vandeniui, kuriame smėlio kiekis siekia iki 200 g/m³. Patentinis induktorius gerina vandens patekimą į hidraulinę dalį, kai gręžinio vandenyje yra oro ar dujų.

Vienfazis Franklin 4 col. 2-wire variklis prie maitinimo jungiamas dviem maitinimo gyslomis ir įžeminimo laidu, todėl naudojamas 3 gyslų kabelis. Paleidimo elementai įmontuoti pačiame variklyje. Dėl to nereikia atskiros dėžutės su kondensatoriais ar valdymo pulto. Sistemoje lieka mažiau elektrinių jungčių ir mazgų, kuriuos reikėtų montuoti bei prižiūrėti.

Variklyje taip pat įrengta apsauga nuo perkrovos su automatiniu atsistatymu, apsauga nuo viršįtampių ir žaibo iškrovų. Paleidimo metu trumpalaikis priešingos krypties sukimo momentas padeda atlaisvinti smėliu užstrigusią hidraulinę dalį.

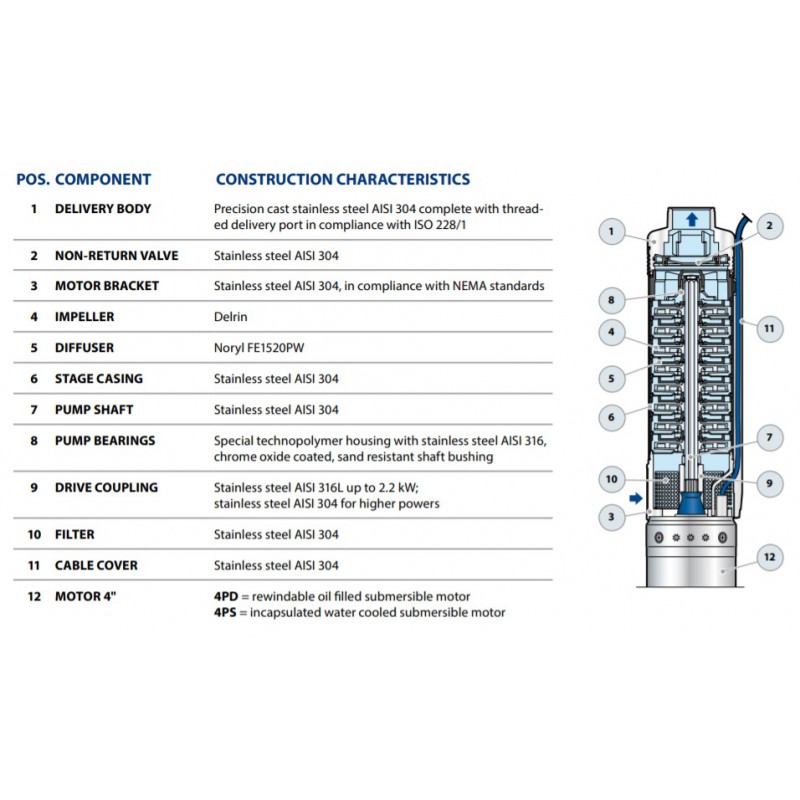

Siurblio išvadas, įmontuotas atbulinis vožtuvas, pakopų korpusas, velenas, filtras ir kabelio apsauga pagaminti iš AISI 304 nerūdijančio plieno. AISI 316L guoliai padengti smėliui atsparia chromo oksido danga. Franklin Super Stainless variklis turi AISI 316 statoriaus apvalkalą, nerūdijančio plieno veleną ir sandariai užlietą apviją. Jis užpildytas ne alyva, o netoksišku, vandenyje tirpiu FES93 skysčiu. Skysčiu tepamiems guoliams priežiūros nereikia. Variklio apsaugos klasė - IP68, izoliacijos klasė - B.

Hidraulinė dalis pagaminta Italijoje. Jos ilgis - 362 mm, siurblio skersmuo - 98 mm, o slėginio išvado sriegis - 1 1/4" pagal ISO 228/1.

Našumas ir kėlimo aukštis

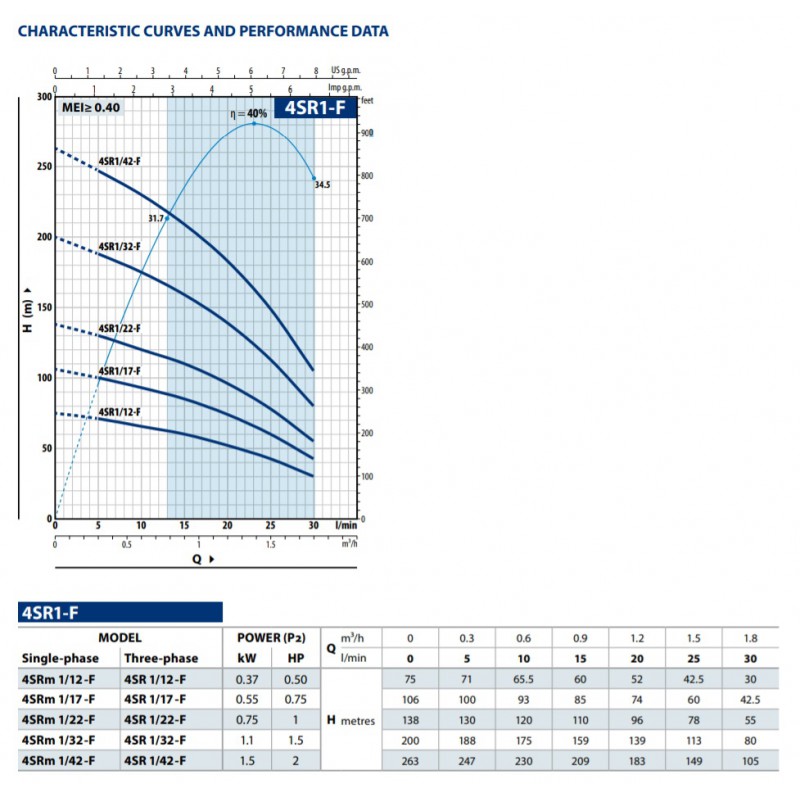

Pedrollo 4SR1/10 darbo taškai:

Darbo intervalas yra 5-30 l/min, arba 0.3-1.8 m³/val. Uždarius išvadą siurblys pasiekia 70 m kėlimo aukštį, tačiau tai nėra darbinis taškas: kai vanduo neteka, siurblys neatlieka naudingo darbo.

Reikiamas kėlimo aukštis nėra tas pats, kas visas gręžinio gylis. Jį sudaro dinaminis vandens lygis, matuojamas siurbliui dirbant, pakilimas iki aukščiausio vartojimo taško, čiaupuose reikalingas slėgis ir slėgio nuostoliai vamzdyne. Ilgesnis arba mažesnio skersmens vamzdis šiuos nuostolius didina.

Gręžinio debitas turi būti ne mažesnis už pasirinktą siurblio srautą. Būtent todėl 4SR1/10 tinka mažo debito gręžiniui, kuriame didesnio našumo siurblys galėtų greitai nuleisti vandens lygį. Iki 30 l/min našumo paprastai pakanka vasarnamiui ar nedideliam namui, kai vienu metu naudojami 1-2 čiaupai. Jei dažnai vienu metu naudojami keli čiaupai arba laistomas sklypas, reikėtų rinktis didesnio našumo siurblį.

Į ką atkreipti dėmesį montuojant

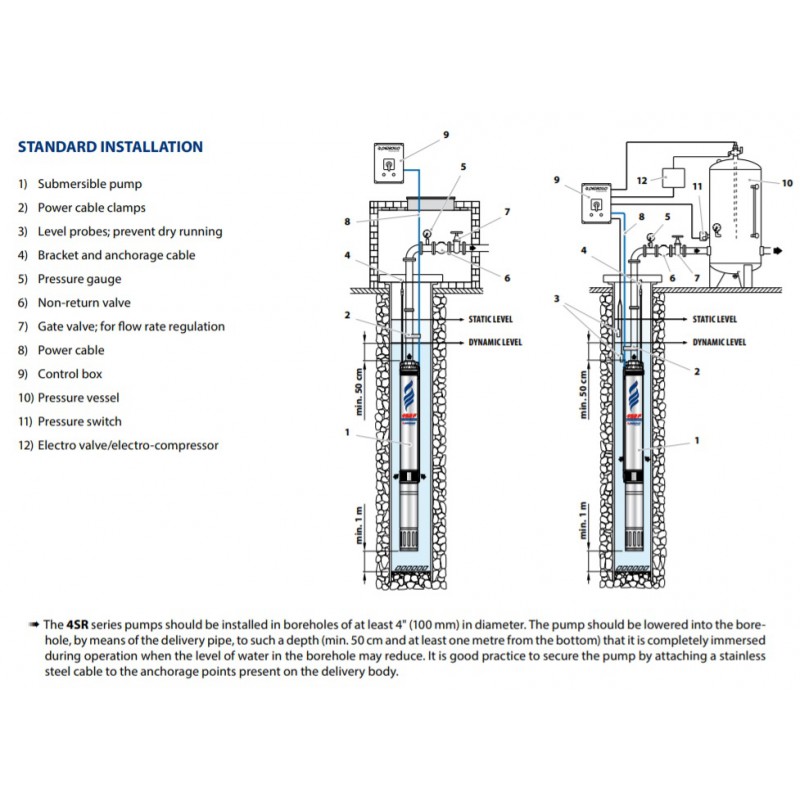

Siurblys skirtas ne mažesnio kaip 4 col., arba 100 mm, skersmens gręžiniui. Jo viršus turi likti bent 0.5 m žemiau dinaminio vandens lygio, o apačia - bent 1 m virš gręžinio dugno. Siurblys nuleidžiamas ant slėginio vamzdžio. Prie išvado taip pat rekomenduojama pritvirtinti nerūdijančio plieno lyną.

Franklin variklis gali nuolat veikti S1 režimu, kai vandens temperatūra neviršija +30 °C, o srauto pro variklį greitis yra ne mažesnis kaip 0.08 m/s. Siurblį galima montuoti vertikaliai arba horizontaliai. Montuojant talpoje, upėje ar ežere, reikia aušinimo gaubto, kuris nukreiptų vandens srautą palei variklį.

Leidžiama iki 20 paleidimų per valandą tolygiais intervalais, tarp paleidimų paliekant bent 3 min. Todėl hidroforo talpą ir slėgio relės nustatymus reikia parinkti taip, kad dėl nedidelio vandens paėmimo siurblys nebūtų dažnai įjungiamas.

Automatiniam vandens tiekimui reikia hidroforo ir slėgio relės arba kito slėgio valdymo įrenginio. Paleidimo valdymo pulto nereikia. Variklis jungiamas tiesiai prie apsaugotos 230 V linijos, laikantis leistinos -10 % / +6 % įtampos tolerancijos. Elektros jungtį turi įrengti elektrikas. Šio vienfazio variklio nerekomenduojama valdyti dažnio keitikliu.

Variklyje nėra apsaugos nuo sausos eigos. Jei dinaminis vandens lygis gali nukristi iki siurblio, sistemoje reikia numatyti atskirą lygio kontrolę, pavyzdžiui, zondus su rele. Gaminio garantija - 24 mėn.
