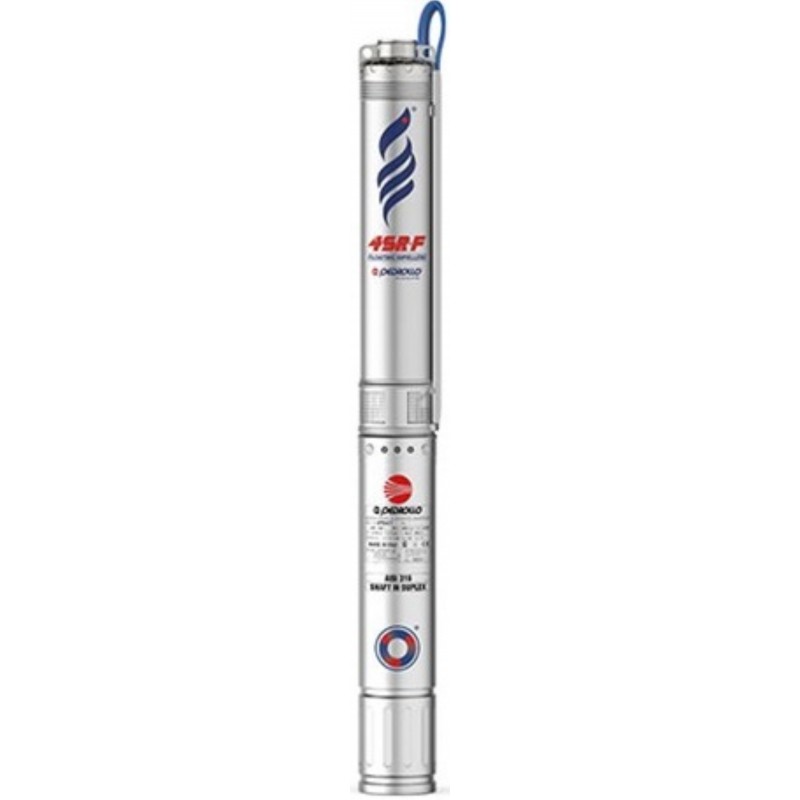

Vandens siurblys gręžiniui Pedrollo 4SR1/15-R 0.55kW max. 101m 30L/min.

Pedrollo 4SR1/15 su Franklin varikliu - 0.55 kW galios 4 col. giluminis siurblys, veikiantis 5-30 l/min našumo ir 101-46.5 m kėlimo diapazone, maitinamas vienfaze 230 V įtampa. Paleidimo pulto jam nereikia. Jis skirtas mažo debito gręžiniui, kai vandens lygis yra giliai, namas stovi aukščiau ar toliau nuo gręžinio ir vienu metu vanduo tiekiamas į 1-2 čiaupus.

Kaip veikia Pedrollo 4SR1/15 su Franklin varikliu

Tai daugiapakopis išcentrinis siurblys. Modelio žymėjime pirmas skaičius nurodo našumo grupę, o antras - pakopų skaičių. Kiekviena pakopa padidina slėgį, todėl 4SR1/15 išlaiko didelį kėlimo aukštį esant palyginti nedideliam vandens srautui. Kai išvadas uždarytas ir vanduo neteka, siurblys pasiekia 105 m kėlimą, tačiau darbo tašką reikia rinktis pagal realų srautą.

Hidraulinėje dalyje naudojamos plaukiojančios Delrin sparnuotės ir Noryl difuzoriai. Tokia konstrukcija leidžia sparnuotėms šiek tiek pasislinkti ašine kryptimi, todėl tarp darbinės dalies paviršių patekęs smėlis rečiau užblokuoja pakopas. Hidraulinė dalis pritaikyta vandeniui, kuriame yra iki 200 g/m³ smėlio. Patentuotas induktorius gerina įsiurbimą, kai vandenyje pasitaiko oro arba dujų.

Vienfazis Franklin 4 col. 2-wire variklis turi jame įmontuotus paleidimo elementus. Dėl to nereikia nei paleidimo pulto, nei atskirų kondensatorių. Iki siurblio vedamas 3 gyslų kabelis: fazė, neutralė ir įžeminimas. Variklyje taip pat įrengta apsauga nuo perkrovos su automatiniu atstatymu bei apsauga nuo viršįtampių ir žaibo iškrovų.

Paleidimo metu variklis sukuria trumpą atbulinį sukimo momentą. Jei siurblys sustojo dėl tarp pakopų patekusio smėlio, šis smūgis gali padėti hidraulinei daliai atsiblokuoti. Tai nepakeičia tinkamo gręžinio įrengimo, tačiau sumažina užstrigimo riziką smėlėtame vandenyje.

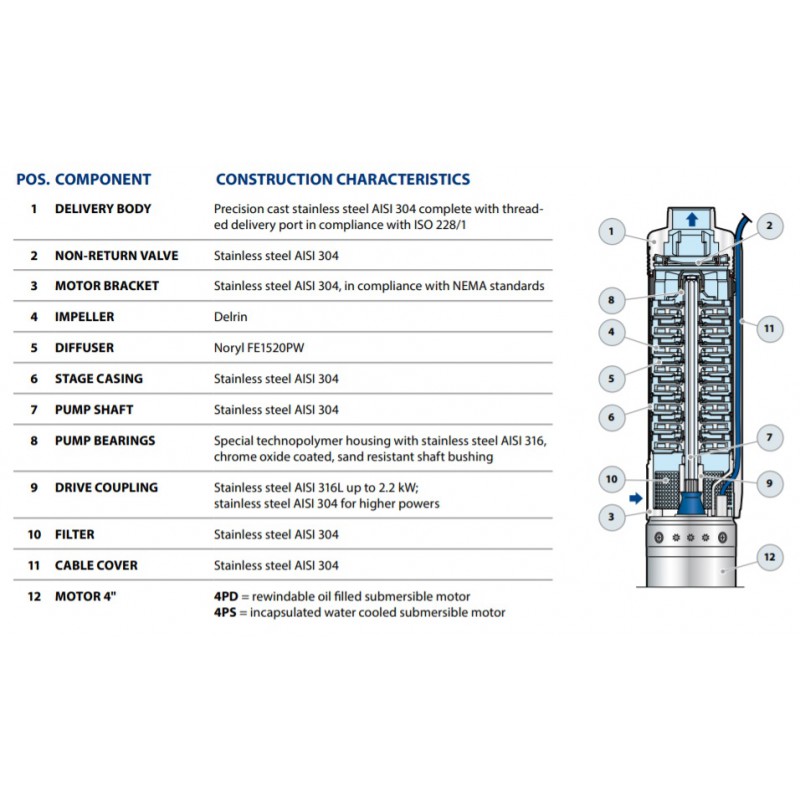

Konstrukcija ir medžiagos

Hidraulinė dalis pagaminta Italijoje. Jos ilgis yra 488 mm, siurblio skersmuo - 98 mm. Išvadas turi 1"1/4 vidinį sriegį pagal ISO 228/1.

Iš AISI 304 nerūdijančio plieno pagaminti:

• mikrolietas išvadas;
• įmontuotas atbulinis vožtuvas;
• pakopų korpusas;
• velenas;
• įsiurbimo filtras;
• kabelio apsauga;
• NEMA variklio jungė.

Guoliai pagaminti iš AISI 316L ir padengti chromo oksido danga, atsparia smėlio poveikiui. Franklin Super Stainless variklis turi AISI 316 statoriaus apvalkalą, AISI 304 galinį žiedą ir nerūdijančio plieno veleną su šlicais. Variklio vidus užpildytas netoksišku, vandenyje tirpiu FES93 skysčiu, o skysčiu tepamiems guoliams nereikia priežiūros. Variklio apsaugos klasė - IP68, izoliacijos klasė - B. Franklin varikliai turi leidimus naudoti juos geriamojo vandens sistemose.

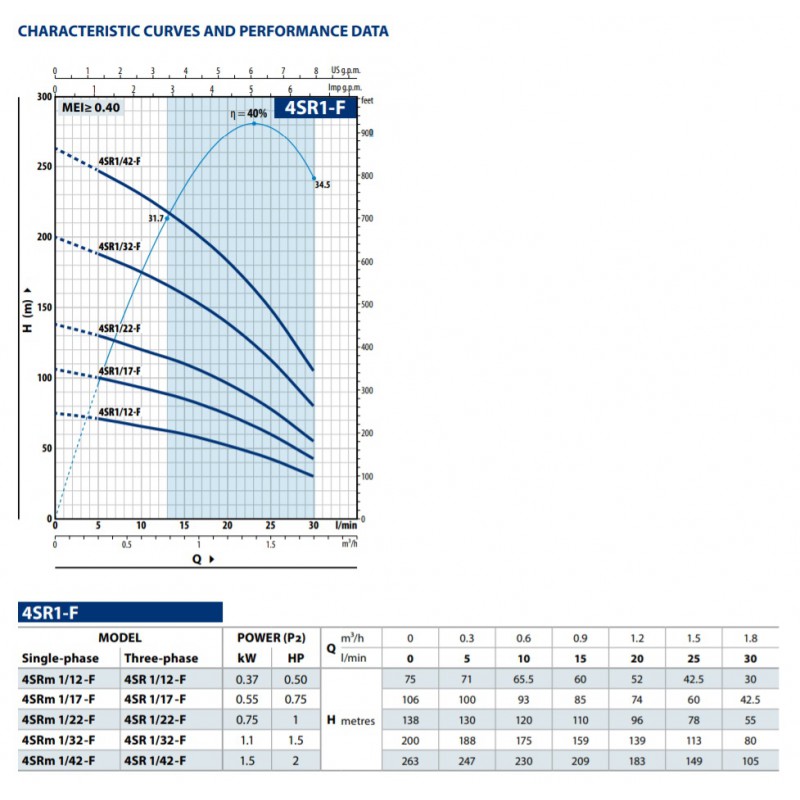

Darbo taškai ir siurblio parinkimas

Pedrollo 4SR1/15 darbo intervalas yra 5-30 l/min, arba 0.3-1.8 m³/val. Didėjant srautui, siurblio sukuriamas kėlimas mažėja:

Pavyzdžiui, esant 15 l/min srautui, siurblys sukuria 88 m kėlimą. Šis dydis tinka tada, kai reikia ne didelio vandens kiekio, o didesnio slėgio rezervo: dinaminis vandens lygis yra giliai, pastatas stovi aukščiau gręžinio arba iki jo nutiestas ilgas vamzdynas.

Reikiamas kėlimas nėra lygus gręžinio gyliui. Jį sudaro dinaminis vandens lygis siurbliui veikiant, aukščio skirtumas iki aukščiausio vartojimo taško, slėgio nuostoliai vamzdžiuose ir norimas slėgis vandens sistemoje. Taip pat būtina įvertinti gręžinio debitą: jis turi būti ne mažesnis už pasirinktą siurblio srautą. Jei vienu metu vandens reikės keliems intensyviai naudojamiems taškams, verta rinktis didesnio našumo siurblį.

Į ką atkreipti dėmesį montuojant

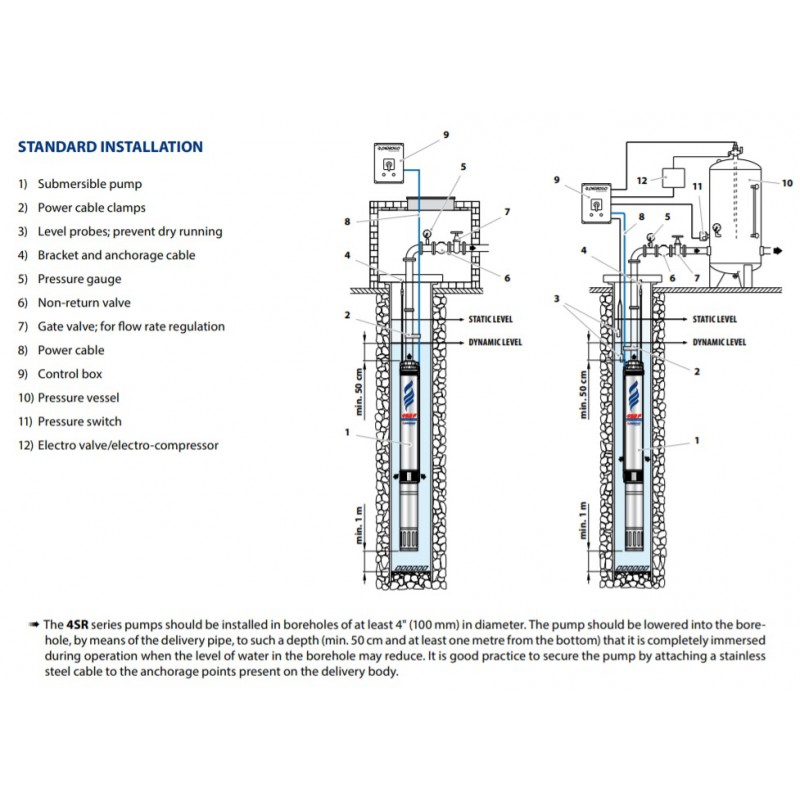

Siurblys skirtas gręžiniui, kurio skersmuo yra nuo 4 col., arba 100 mm. Jis nuleidžiamas ant slėginio vamzdžio. Siurblio viršus turi likti bent 0.5 m žemiau dinaminio vandens lygio, o apačia - bent 1 m virš gręžinio dugno. Papildomai siurblį rekomenduojama pakabinti ant nerūdijančio plieno lyno, pritvirtinto prie išvado.

Franklin variklis skirtas vandeniui iki +30 °C, kai srauto greitis pro variklį siekia bent 0.08 m/s. Gręžinyje aušinimą paprastai užtikrina kylantis vandens srautas. Montuojant talpoje, upėje ar ežere, reikia aušinimo gaubto, kuris nukreiptų vandenį išilgai variklio. Siurblį galima montuoti vertikaliai arba horizontaliai, jei užtikrinamas tinkamas aušinimas.

Leidžiama iki 20 paleidimų per valandą tolygiais intervalais, tarp paleidimų paliekant bent 3 minutes. Todėl hidroforo talpą ir slėgio relės nustatymus reikia parinkti taip, kad siurblys nesijunginėtų pernelyg dažnai. Automatiniam vandens tiekimui naudojamas hidroforas su slėgio rele arba kita slėgio valdymo sistema, tačiau paleidimo pulto nereikia.

Siurblys jungiamas prie apsaugotos 230 V linijos, o elektros darbus turi atlikti elektrikas. Leistina įtampos tolerancija yra -10 % / +6 %. Vienfazio Franklin variklio nerekomenduojama jungti per dažnio keitiklį. Variklyje nėra apsaugos nuo sausos eigos, todėl gręžinyje, kuriame vandens lygis gali nukristi iki siurblio, reikia lygio zondų su rele ar kitos atskiros apsaugos.

Pedrollo 4SR1/15-R garantija - 24 mėn.
