Vandens siurblys gręžiniui Pedrollo 4SR2/12-R 0.75kW max. 90m 65L/min.

Pedrollo 4SR2/12 su Franklin varikliu - 0.75 kW (1 HP), 230 V giluminis siurblys, veikiantis 10-65 l/min srauto ir 90-25.5 m kėlimo aukščio intervale. Valdymo pulto nereikia, nes paleidimo elementai įmontuoti pačiame Franklin 2-wire variklyje. Šis modelis tinka namui, kuriame vienu metu naudojami 2-3 čiaupai, o vanduo gręžinyje yra giliau arba iki namo nutiesta ilgesnė vandens linija.

Kaip veikia Pedrollo 4SR su Franklin varikliu

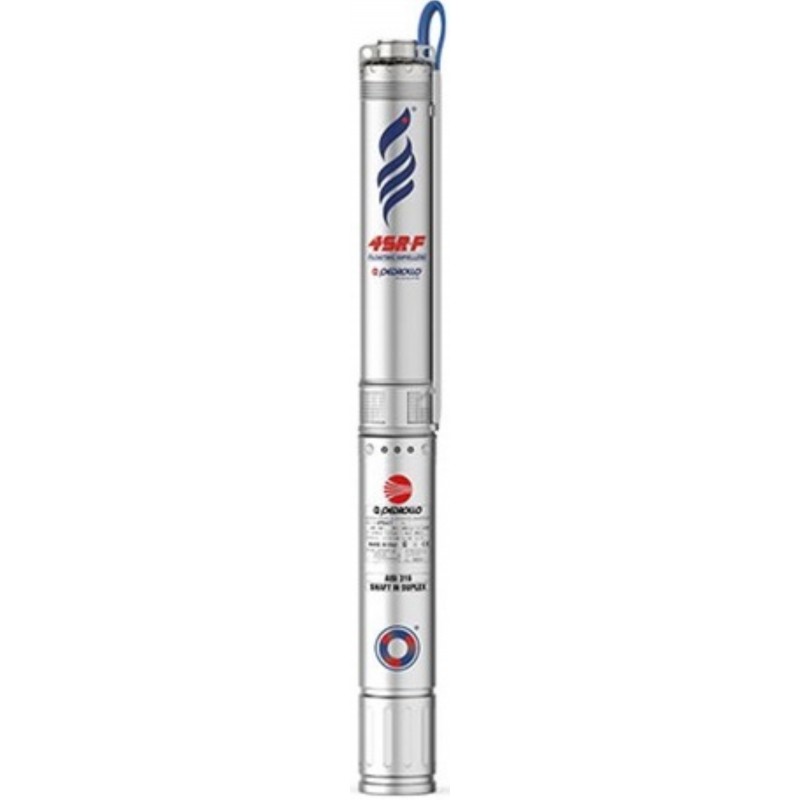

Pedrollo 4SR2/12 yra 4 col. daugiapakopis išcentrinis giluminis siurblys. Skaičius "2" nurodo našumo grupę, o "12" - pakopų skaičių. Kiekviena pakopa didina slėgį, todėl siurblys gali tiekti vandenį iš gręžinio ir įveikti slėgio nuostolius ilgesniame vamzdyne.

Hidraulinėje dalyje naudojamos plaukiojančios Delrin sparnuotės ir Noryl difuzoriai. Tokia konstrukcija pritaikyta vandeniui, kuriame yra iki 200 g/m³ smėlio. Paleidžiamas Franklin variklis sukuria trumpą atbulinės krypties sukimo momentą, padedantį atlaisvinti dėl smėlio užstrigusią hidraulinę dalį. Tai nepakeičia tinkamo gręžinio įrengimo, tačiau sumažina užstrigimo riziką paleidimo metu.

Patentuotas induktorius gerina vandens patekimą į pirmąją pakopą, kai vandenyje pasitaiko oro ar dujų. Išvade įmontuotas AISI 304 atbulinis vožtuvas sulaiko vandens stulpą vamzdyje siurbliui sustojus.

Vienfazis Franklin 4 col. 2-wire variklis jungiamas prie 230 V tinklo trimis kabelio gyslomis: fazės, neutralia ir įžeminimo. Paleidimo elementai yra variklio viduje, todėl nereikia atskiros paleidimo dėžutės, valdymo pulto ar kondensatorių. Mažiau atskirų elektros mazgų reiškia paprastesnį montavimą ir mažiau jungčių, kuriose vėliau galėtų atsirasti gedimų.

Variklyje taip pat įrengta apsauga nuo perkrovos su automatiniu atstatymu, taip pat apsauga nuo viršįtampių ir žaibo iškrovų. Franklin vienfazių variklių nerekomenduojama jungti per dažnio keitiklį.

Konstrukcija ir medžiagos

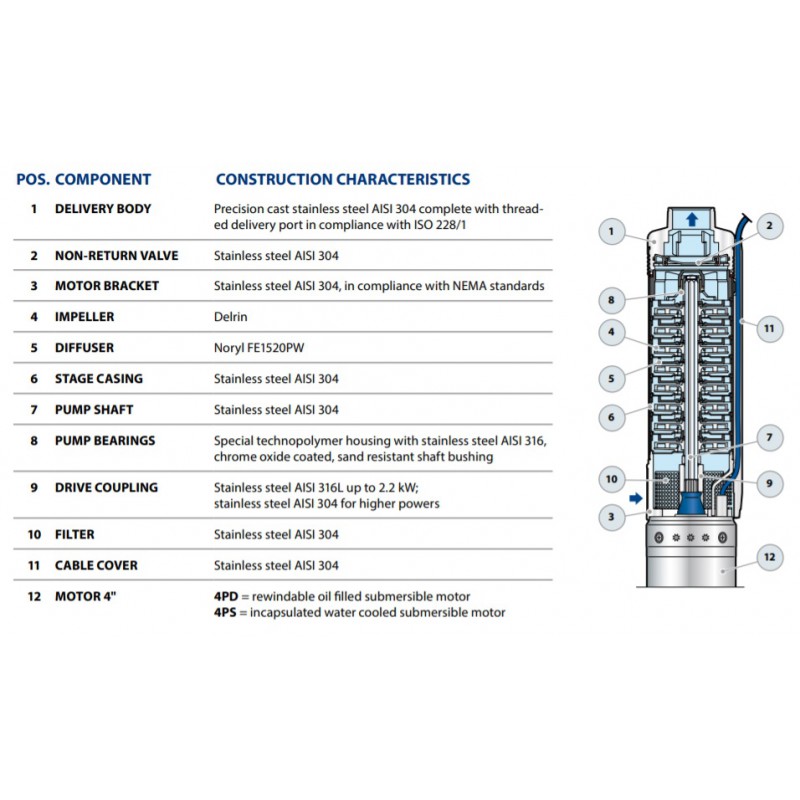

Siurblio išvadas, atbulinis vožtuvas, pakopų korpusas, velenas, filtras ir kabelio apsauga pagaminti iš AISI 304 nerūdijančio plieno. Guoliams naudojamas AISI 316L plienas su chromo oksido danga, didinančia atsparumą smėlio poveikiui.

Franklin Super Stainless variklio statoriaus apvalkalas pagamintas iš AISI 316, galinis žiedas - iš AISI 304. Sandariai užlieta apvija apsaugota nuo sąlyčio su vandeniu. Variklis užpildytas netoksišku, vandenyje tirpiu FES93 skysčiu, o ne alyva. Skysčiu tepamiems guoliams nereikia priežiūros. Variklio apsaugos klasė yra IP68, izoliacijos klasė - B. Franklin varikliai turi leidimus, patvirtinančius jų tinkamumą naudoti geriamajam vandeniui tiekti.

Hidraulinė dalis pagaminta Italijoje. Jos ilgis - 402 mm, siurblio skersmuo - 98 mm. Išvadas turi ISO 228/1 1"1/4 vidinį sriegį.

Pedrollo 4SR2/12-R darbo taškai

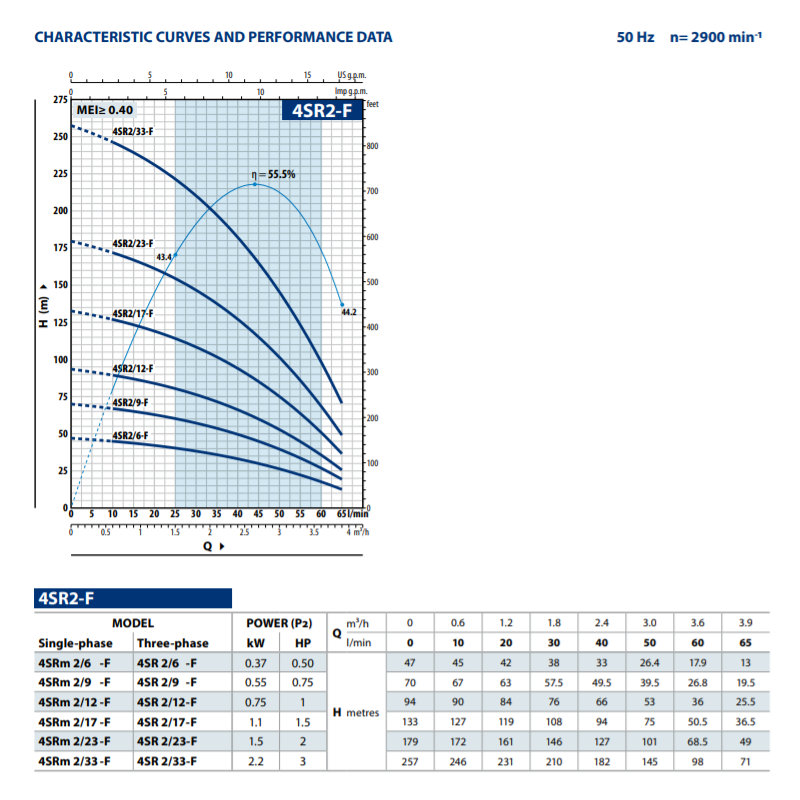

Uždarius išvadą, siurblys pasiekia 94 m kėlimo aukštį, tačiau tai nėra darbinis taškas. Siurblį reikia rinktis pagal realiai reikalingą srautą ir tuo metu pasiekiamą kėlimo aukštį. Pavyzdžiui, tiekdamas 40 l/min, Pedrollo 4SR2/12 sukuria 66 m kėlimo aukštį. Toks taškas aktualus namui su 2-3 vienu metu naudojamais čiaupais, kai dėl gilesnio vandens lygio, ilgesnio vamzdyno ir norimo slėgio reikia didesnio kėlimo aukščio.

Reikiamas kėlimo aukštis skaičiuojamas sudedant:

• dinaminį vandens lygį gręžinyje, kai siurblys veikia;
• aukščių skirtumą nuo gręžinio iki aukščiausio vandens vartojimo taško;
• slėgio nuostolius vamzdžiuose, alkūnėse, filtruose ir vožtuvuose;
• norimą slėgį vandens tiekimo sistemoje.

Skaičiuojamas ne visas gręžinio gylis, o dinaminis vandens lygis. Taip pat svarbu, kad gręžinio debitas nebūtų mažesnis už pasirinktą siurblio srautą. Jei sistemai reikia didesnio kėlimo aukščio, reikia daugiau pakopų turinčio siurblio. Jei vienu metu vartojama daugiau vandens, reikia didesnio našumo hidraulinės dalies.

Į ką atkreipti dėmesį montuojant

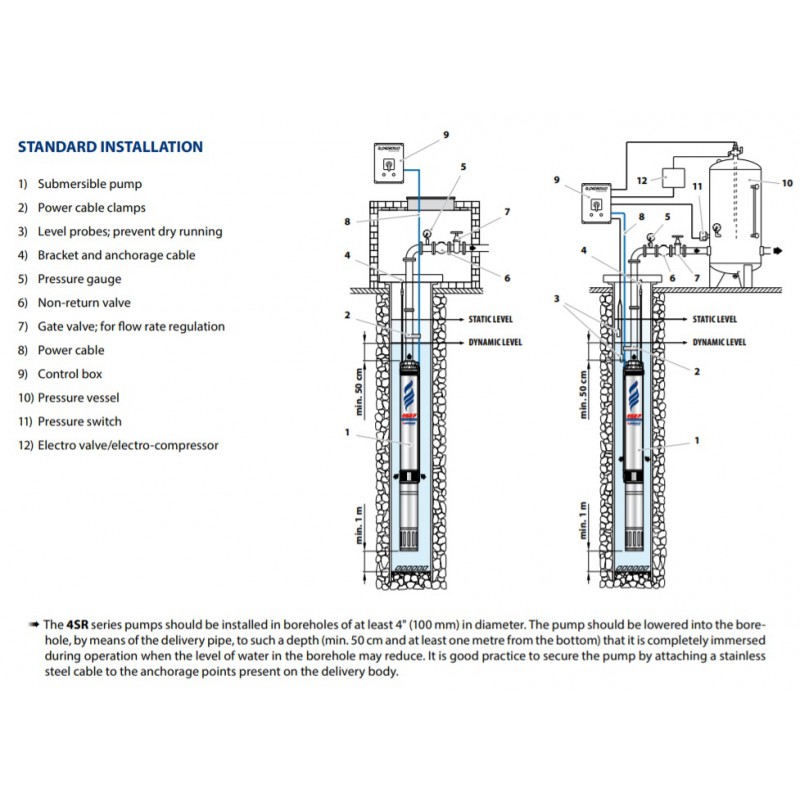

Pedrollo 4SR2/12-R skirtas ne mažesnio kaip 4 col. arba 100 mm skersmens gręžiniui. Siurblio viršus turi būti bent 0.5 m žemiau dinaminio vandens lygio, o apačia - bent 1 m virš gręžinio dugno. Siurblys nuleidžiamas ant slėginio vamzdžio. Papildomai jį rekomenduojama pritvirtinti nerūdijančio plieno lynu, tvirtinamu prie išvado.

Siurblį galima montuoti vertikaliai arba horizontaliai. Montuojant talpoje, upėje ar ežere, reikia aušinimo gaubto, kuris nukreiptų vandens srautą pro variklį. Vandens temperatūra gali siekti iki +30 °C, kai srauto greitis pro variklį yra ne mažesnis kaip 0.08 m/s.

Leidžiama iki 20 paleidimų per valandą tolygiais intervalais, tarp paleidimų paliekant bent 3 min. Dėl to hidroforo talpa ir slėgio relės nustatymai turi riboti pernelyg dažną siurblio įsijungimą. Automatiniam vandens tiekimui naudojama slėgio relė su hidroforu arba kita slėgio valdymo sistema, tačiau paleidimo pulto nereikia.

Variklyje nėra apsaugos nuo sausosios eigos. Jei dinaminis vandens lygis gali nukristi iki siurblio, sistemą reikia papildyti lygio zondais su rele arba kita sausosios eigos apsauga. Prie apsaugotos 230 V linijos siurblį turi prijungti elektrikas.

Pedrollo 4SR2/12-R garantija - 24 mėn.
