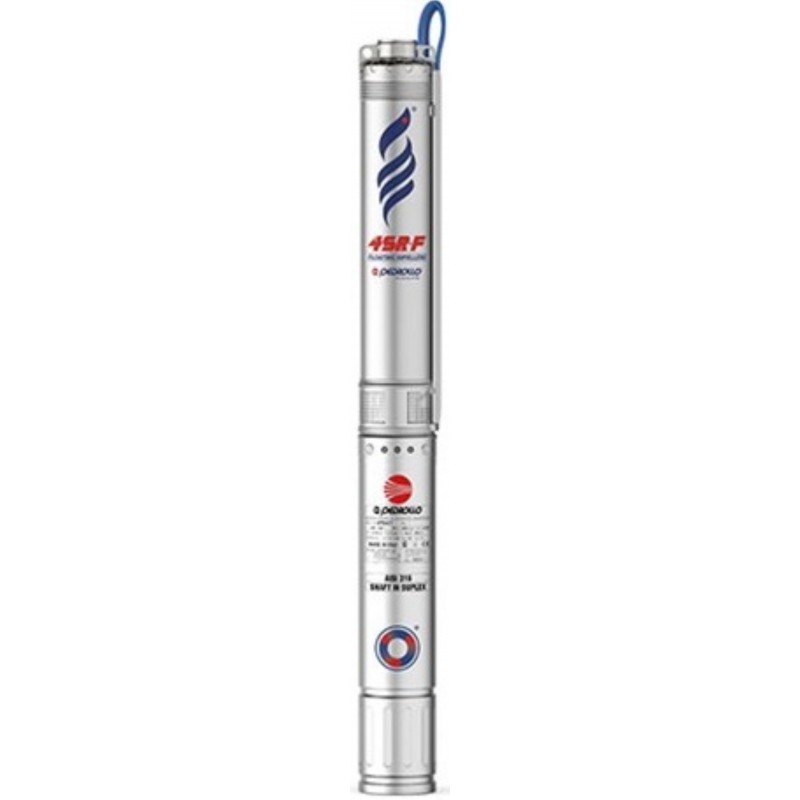

Vandens siurblys gręžiniui Pedrollo 4SR2/17-R 1.1kW max. 127m 65L/min.

Pedrollo 4SR2/17-R yra 1.1 kW galios 4 col. giluminis siurblys, tiekiantis 10-65 l/min, kai kėlimo aukštis siekia 127-36.5 m. Siurblys turi vienfazį 230 V Franklin 2-wire variklį, kurio paleidimo elementai įmontuoti viduje, todėl valdymo pulto ir atskirų kondensatorių nereikia. Šis modelis skirtas atvejams, kai dinaminis vandens lygis yra giliai, namas stovi aukščiau arba vanduo tiekiamas toli nuo gręžinio.

Kaip veikia Pedrollo 4SR su Franklin varikliu

Pedrollo 4SR2/17 yra daugiapakopis išcentrinis siurblys. Pirmasis modelio skaičius žymi maždaug 2 m³/val. našumo klasę, o antrasis nurodo 17 hidraulinių pakopų. Kiekviena pakopa padidina slėgį, todėl siurblys gali tiekti vandenį iš gilaus dinaminio lygio ir įveikti aukščio bei vamzdyno nuostolius.

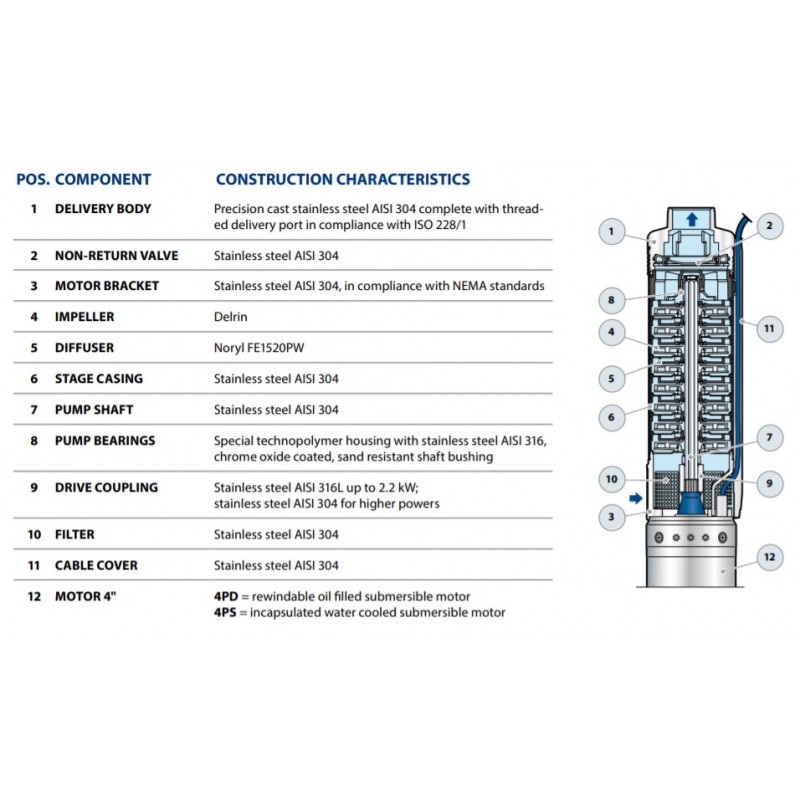

Hidraulinėje dalyje naudojamos plaukiojančios Delrin sparnuotės ir Noryl difuzoriai. Tokia konstrukcija leidžia siurbliui dirbti vandenyje, kuriame smėlio koncentracija siekia iki 200 g/m³. Paleidimo metu Franklin variklis sukuria trumpą priešingos krypties sukimo momentą, kuris gali padėti atlaisvinti dėl smėlio užstrigusią hidraulinę dalį. Tai nepakeičia tinkamo siurblio sumontavimo virš gręžinio dugno, tačiau sumažina užstrigimo riziką paleidžiant.

Patentuotas induktorius gerina vandens patekimą į pirmąją pakopą, kai vandenyje pasitaiko oro arba dujų. Siurblyje taip pat įmontuotas AISI 304 nerūdijančio plieno atbulinis vožtuvas. Jis neleidžia vandens stulpui iš slėginio vamzdžio grįžti per siurblį, kai šis sustoja.

Franklin 2-wire varikliui naudojamos dvi maitinimo gyslos ir įžeminimas, taigi jis prijungiamas 3 gyslų kabeliu. Paleidimo elementai sumontuoti pačiame variklyje. Dėl to elektros sistemoje lieka mažiau atskirų mazgų ir jungčių. Variklyje taip pat įrengta apsauga nuo perkrovos su automatiniu atsistatymu bei apsauga nuo viršįtampių ir žaibo iškrovų.

Hidraulinės dalies išvadas, pakopų korpusas, velenas, filtras, kabelio apsauga ir atbulinis vožtuvas pagaminti iš AISI 304 nerūdijančio plieno. Guoliai pagaminti iš AISI 316L nerūdijančio plieno ir padengti smėlio poveikiui atsparia chromo oksido danga. Franklin Super Stainless variklis turi AISI 316 statoriaus apvalkalą, IP68 apsaugą ir B izoliacijos klasę. Jo vidus užpildytas netoksišku, vandenyje tirpiu FES93 skysčiu, o skysčiu tepamiems guoliams nereikia priežiūros. Hidraulinė dalis pagaminta Italijoje.

Darbo taškai ir siurblio parinkimas

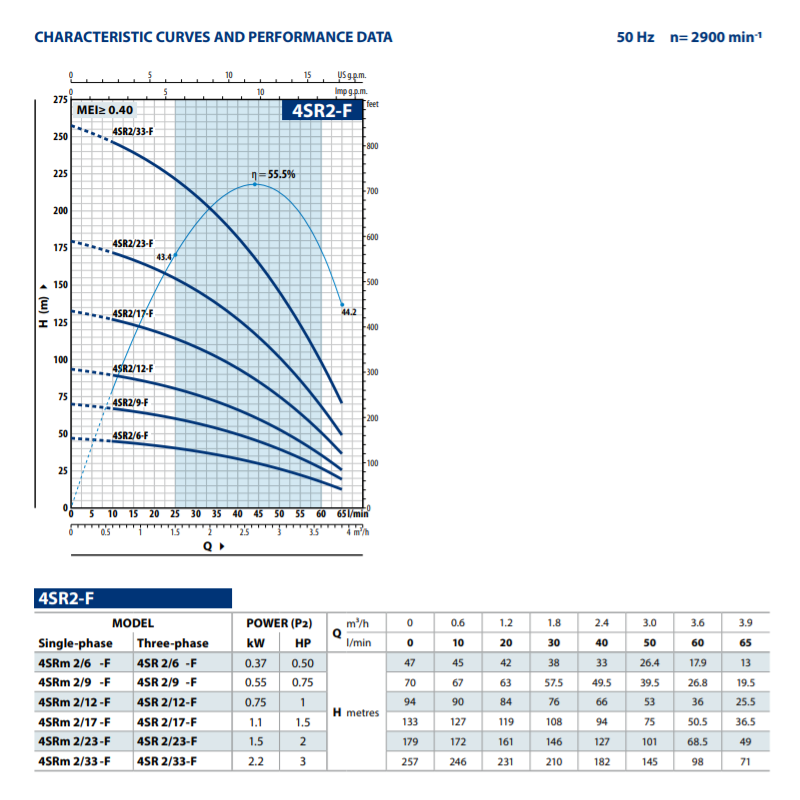

Uždarius slėginį išvadą, siurblys pasiekia 133 m kėlimo aukštį, tačiau tai nėra darbinis taškas. Didėjant vandens srautui, pasiekiamas kėlimo aukštis mažėja, todėl modelį reikia rinktis pagal realų srauto ir slėgio poreikį, o ne vien pagal didžiausią skaičių.

Reikiamą kėlimo aukštį sudaro:

• dinaminis vandens lygis gręžinyje, kai siurblys veikia;
• aukščio skirtumas iki aukščiausio vandens vartojimo taško;
• slėgio nuostoliai vamzdžiuose, alkūnėse, vožtuvuose ir filtruose;
• norimas slėgis vandens tiekimo sistemoje.

Svarbu skaičiuoti dinaminį lygį, o ne bendrą gręžinio gylį. Pavyzdžiui, jei gręžinys gilus, bet siurbliui dirbant vandens lygis išlieka gerokai aukščiau, viso gręžinio gylio prie kėlimo aukščio pridėti nereikia.

Pedrollo 4SR2/17-R tinka sistemoms, kurioms reikia didelio slėgio ir iki 65 l/min srauto. Tai aktualu, kai vanduo kyla iš gilaus dinaminio lygio, pastatas stovi ant kalvos arba tarp gręžinio ir namo nutiestas ilgas vamzdynas. Jei vienu metu reikia daugiau kaip 65 l/min, reikia rinktis didesnio našumo siurblį. Gręžinio debitas taip pat turi būti ne mažesnis už numatytą siurblio srautą.

Montavimo ir naudojimo sąlygos

Siurblio skersmuo yra 98 mm, todėl jis skirtas gręžiniams, kurių skersmuo yra nuo 4 col. arba 100 mm. Hidraulinės dalies ilgis siekia 528 mm, o slėginio išvado sriegis yra 1 1/4" pagal ISO 228/1.

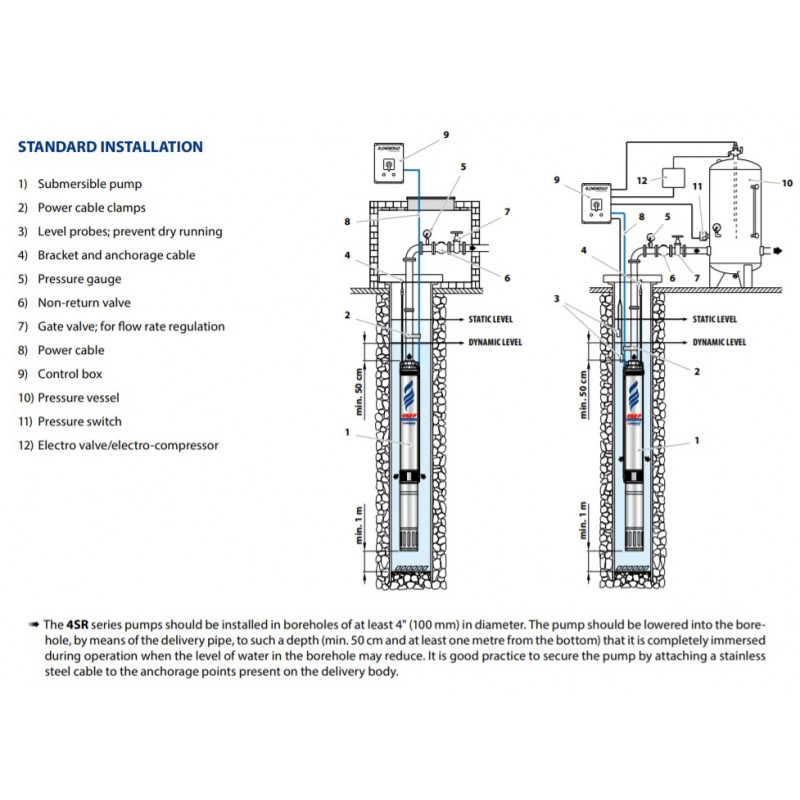

Siurblio viršus turi būti bent 0.5 m žemiau dinaminio vandens lygio, o apačia turi būti bent 1 m virš gręžinio dugno. Siurblys nuleidžiamas ant slėginio vamzdžio ir papildomai tvirtinamas nerūdijančio plieno lynu prie išvado. Galimas vertikalus ir horizontalus montavimas. Montuojant talpoje, upėje ar ežere, reikia aušinimo gaubto, kuris nukreiptų vandens srautą pro variklį.

Franklin variklis skirtas vandeniui iki +30 °C, kai srauto greitis pro variklį yra ne mažesnis kaip 0.08 m/s. Galimas nuolatinis S1 režimo darbas. Leidžiama iki 20 paleidimų per valandą, tolygiai paskirstytų laike, tarp paleidimų paliekant bent 3 minutes. Todėl hidroforo talpą ir slėgio relės nustatymus reikia parinkti taip, kad siurblys nesijunginėtų per dažnai.

Automatiniam vandens tiekimui naudojama slėgio relė ir hidroforas arba kita slėgio valdymo sistema. Valdymo pulto nereikia, tačiau variklyje nėra apsaugos nuo sausos eigos. Jei vandens lygis gali nukristi iki siurblio, reikia įrengti atskirą lygio kontrolę, pavyzdžiui, zondus su rele.

Siurblys jungiamas tiesiogiai prie apsaugotos 230 V linijos. Elektros jungtį turi įrengti elektrikas, naudodamas tinkamus apsaugos įtaisus ir įžeminimą. Vienfazio Franklin variklio nerekomenduojama jungti per dažnio keitiklį. Leistina maitinimo įtampos tolerancija yra nuo -10 % iki +6 %.

Garantija yra 24 mėn.
