Ibo 3SDM 33 1.1kW gręžinio siurblio komplektas su Electroil Archimede dažnio keitikliu

Ibo 3SDM 33 1.1 kW gręžinio siurblio komplektas su Electroil Archimede dažnio keitikliu skirtas namo ar sodybos vandens tiekimo sistemai, kai gręžinio dinaminis vandens lygis siekia iki maždaug 50 m, o 4-6 vandens vartojimo taškams reikia pastovaus 3 bar slėgio ir apie 2.0-2.4 m³/val. debito. Komplektas paruoštas montuoti, o dažnio keitiklis projektuojamas, gaminamas ir testuojamas Italijoje.

Kam tinka 3SDM 33 komplektas

• Nuolat gyvenamam namui ar sodybai su 4-6 vandens vartojimo taškais, kai vienu metu reikia iki 2.0-2.4 m³/val. vandens.
• Standartiniam 110 mm gręžiniui. 3 colių (75 mm skersmens) siurblio korpusas taip pat telpa gręžinyje, kurio vidinis skersmuo yra ne mažesnis kaip 85 mm.
• Vandeniui su nedideliu smėlio kiekiu. Plaukiojantys Noryl darbo ratai lengviau praleidžia smėlio grūdelius, todėl gamintojas šią konstrukciją apibūdina kaip pasižyminčią didesniu atsparumu smėliui.
• Senesnei sistemai su slėgio rele ir 80 l talpa pakeisti, kai slėgis svyruoja, pavyzdžiui, nuo 2.5 iki 4 bar, o siurblys per parą įjungiamas daug kartų.
• Sistemai, kurioje svarbus aiškus valdymas mygtukais, pastovus 3 bar slėgis ir montuotojams daugiau nei dešimtmetį pažįstama keitiklio konstrukcija.

Kaip veikia 3SDM 33 komplektas su Archimede

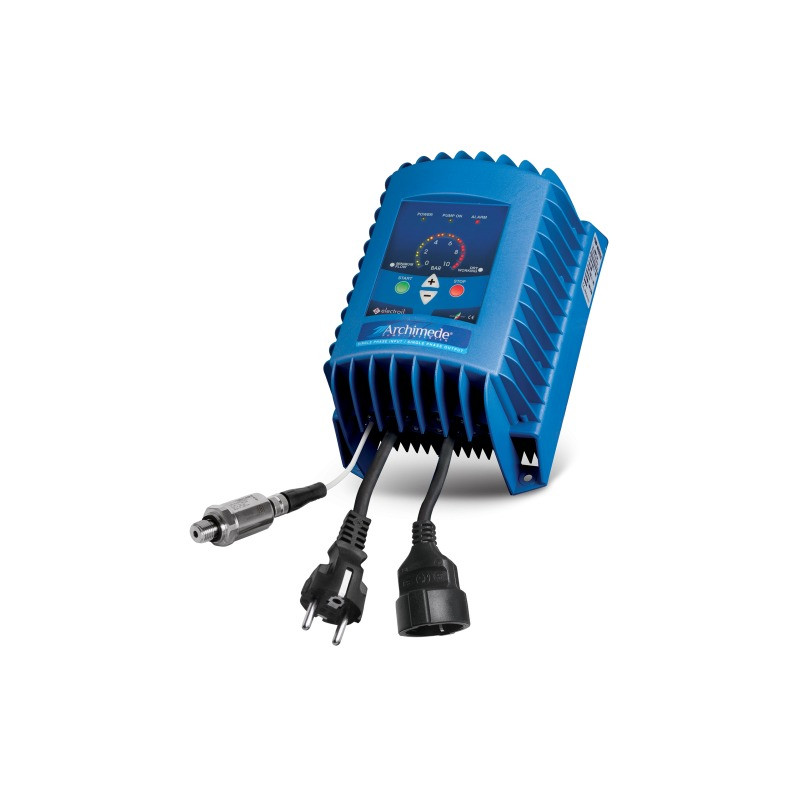

0-10 bar, 4-20 mA slėgio daviklis montuojamas ant žalvarinio R5 penkiašakio ir M12 jungtimi prijungiamas prie Electroil Archimede. Keitiklis išmatuotą slėgį palygina su nustatyta reikšme, pavyzdžiui, 3.0 bar, ir 0-55 Hz diapazone reguliuoja siurblio apsukas.

Atsidarius čiaupui ir sumažėjus slėgiui, siurblio apsukos didėja. Vandens poreikiui sumažėjus, jos lėtėja. Kai vanduo nebevartojamas, minimalaus srauto funkcija sustabdo siurblį, o 8 l diafragminė talpa palaiko slėgį ir sugeria trumpalaikius mikrovartojimus.

Paleidimo metu apsukos didinamos palaipsniui. Taip sumažinamas paleidimo srovės šuolis ir hidraulinio smūgio vamzdyne tikimybė. Pirmą kartą paleistas keitiklis išmatuoja siurblio kreivę ir nustato minimalaus srauto ribą, todėl sustojimo slenksčio nereikia derinti rankiniu būdu.

Kondensatorius įmontuotas siurblio variklyje. 20 m siurblio kabelis su kištuku jungiamas tiesiai į keitiklio lizdą, o keitiklis prie 1x230 V tinklo jungiamas komplekte esančiu maitinimo kabeliu. Atskiros paleidimo dėžutės nereikia. Variklio apvijoje taip pat įmontuota šiluminė apsauga.

Archimede saugo sistemą nuo sausosios eigos, perkrovos, perkaitimo, daviklio gedimo ir tinklo įtampos nuokrypių. Įtampos apsauga suveikia, kai įtampa nukrypsta ±15 %. Suveikus sausosios eigos apsaugai, kas 15 min. atliekami 5 automatiniai paleidimo bandymai. Jei vandens neatsiranda, siurblį reikia paleisti rankiniu būdu. Perkrovos riba nustatoma pagal 7.2 A nominalią siurblio srovę.

Dažnio keitiklis veikia tik siurblio 50 Hz hidraulinės kreivės ribose. Jis reguliuoja apsukas ir palaiko nustatytą slėgį, tačiau nekompensuoja netinkamai parinkto siurblio.

Kuo išsiskiria Electroil Archimede

Electroil yra įsikūrusi Cadelbosco di Sopra mieste, Redžo Emilijos provincijoje. Įmonė nuo 2002 m. kuria elektroninius pavarų valdiklius siurbliams ir varikliams, o jos kokybės vadybos sistema atitinka ISO 9001:2015.

Šios konstrukcijos Archimede keitiklis gaminamas daugiau nei dešimtmetį. Per tą laiką keitėsi katalogų leidimai, tačiau valdymo logika, jungtys ir slėgio daviklis išliko tokie patys. Mūsų praktikoje Lietuvoje šį keitiklį parduodame ir aptarnaujame daugiau nei dešimtmetį, todėl montuotojai jo prijungimą ir nustatymus pažįsta iš anksčiau įrengtų sistemų.

Priekinėje dalyje įrengta 0-10 bar LED skalė su 0.5 bar žingsniu, 3 būsenos lemputės ir 4 valdymo mygtukai. Montuojant nustatomas norimas slėgis ir 7.2 A variklio srovė.

155x238x120 mm korpusas pagamintas iš stiklo pluoštu armuoto polikarbonato. Apsaugos klasė yra ne žemesnė kaip IP55. Keitiklis montuojamas vertikaliai ant sienos techninėje patalpoje arba tinkamai įrengtame kesone.

Kaip pasirinkti komplektą

Parenkant siurblį svarbus ne bendras gręžinio gylis, o dinaminis vandens lygis siurbliui veikiant. Prie jo pridedamas pageidaujamas slėgis name, aukščio skirtumas ir slėgio nuostoliai vamzdyne. Toliau pateiktas skaičiavimas taikomas 32 mm PE vamzdžiui ir 40 m trasai iki namo.

Ibo 3SDM 33 komplektas tinka, kai dinaminis vandens lygis siekia iki maždaug 50 m, o namui reikia 2.0-2.4 m³/val. debito esant 3 bar slėgiui. Jei kartu su namo čiaupais naudojama laistymo sistema ir bendras poreikis artėja prie 3.0 m³/val., siurblį reikia parinkti pagal didesnį debitą.

Ilgesnė nei 60 m trasa, 25 mm vamzdis arba aukščiau už gręžinį esantis namas padidina slėgio nuostolius. Tokiu atveju reikia atlikti atskirą hidraulinį skaičiavimą ir rinktis didesnę slėgio atsargą.

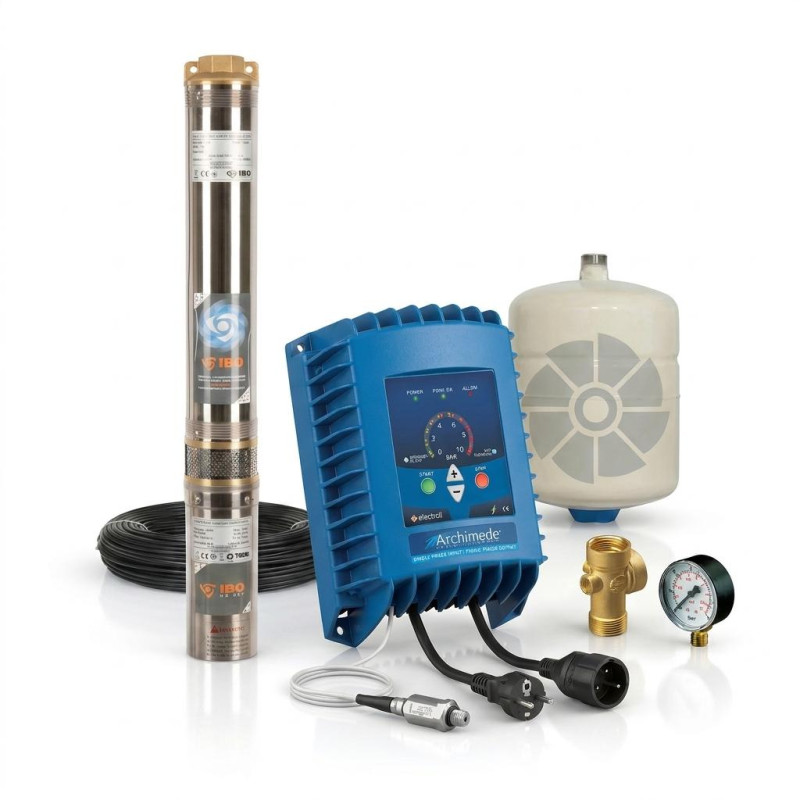

Kas įeina į 3SDM 33 komplektą

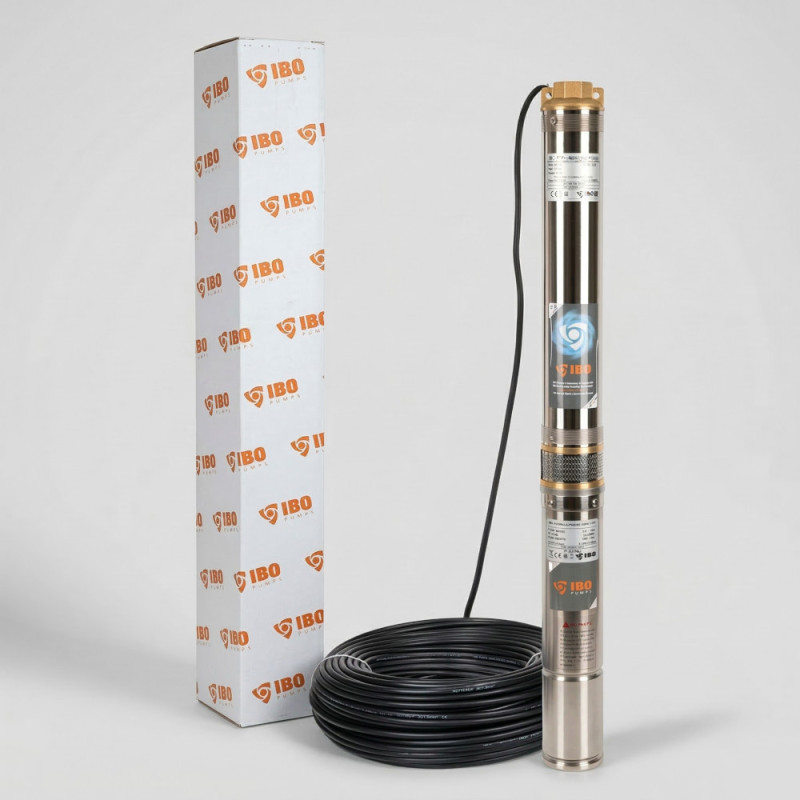

• Ibo 3SDM 33 gręžinio siurblys: 1.1 kW, 230 V, 7.2 A, 0.6-4.2 m³/val., iki 117 m slėgio, 75 mm korpusas, 1 1/4 colio išėjimas ir 20 m kabelis su kištuku.
• Electroil Archimede dažnio keitiklis: 1x230 V įėjimas ir išėjimas, 0-10 bar, 4-20 mA slėgio daviklis, M12 jungtis, maitinimo kabelis su kištuku ir lizdas siurbliui.

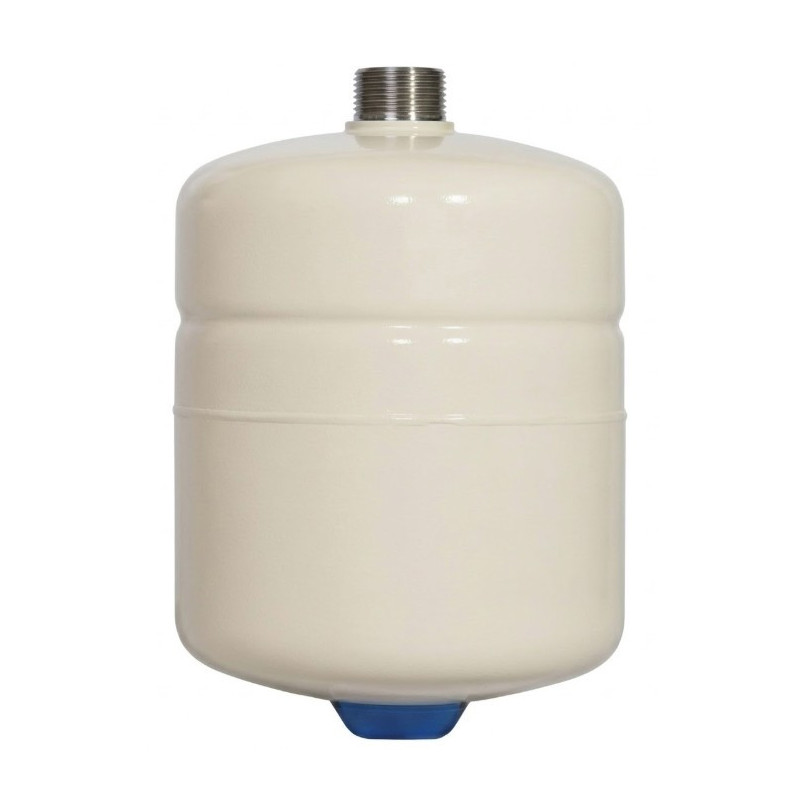

• 8 l diafragminė hidroforo talpa: PN10, butilo diafragma ir 1 colio AISI 304 jungtis.
• Žalvarinis R5 penkiašakis su 1 colio jungtimis siurbliui, talpai, davikliui ir manometrui.
• Manometras 0-6 bar.

Į ką atkreipti dėmesį

Siurblys skirtas švariam, chemiškai ir mechaniškai neagresyviam vandeniui iki 35 °C. Jis montuojamas tik vertikaliai, gali būti panardintas iki 80 m ir yra pritaikytas nuolatiniam darbui. Leidžiama iki 20 paleidimų per valandą. Dinaminis vandens lygis visada turi likti virš siurblio.

Komplekte yra 20 m kabelis. Bendras kabelio ilgis nuo keitiklio iki 1.1 kW variklio gali siekti iki 60 m, kai naudojamas 2.5 mm² skerspjūvio kabelis, arba iki 35 m, kai naudojamas 1.5 mm² skerspjūvio kabelis. Kabelį reikia ilginti naudojant sandarią, panardinamam naudojimui skirtą jungtį.

Keitikliui reikia atskiros 16 A, 1x230 V maitinimo linijos su srovės nuotėkio rele. Virš korpuso ir po juo reikia palikti po 200 mm laisvos vietos. Leistina aplinkos temperatūra yra 0-40 °C. Montavimo vieta turi būti apsaugota nuo tiesioginių saulės spindulių, šalčio ir užliejimo.

8 l talpa neatstoja vandens atsargos. Ji veikia kaip slėgio ir mikrovartojimų buferis. Pradinis oro slėgis talpoje nustatomas 0.5-1 bar mažesnis už pasirinktą darbinį slėgį.

Į komplektą neįeina kabelio ilgintuvas ir sandari jungtis, vandens vamzdis, apsauginis lynas, gręžinio galvutė, atbulinis vožtuvas, ventiliai ir elektros įvadas.

Pagrindiniai 3SDM 33 komplekto parametrai

• Siurblio galia: 1.1 kW.
• Nominali srovė: 7.2 A.
• Maitinimas: 230 V.
• Debitas: 0.6-4.2 m³/val., iki 70 l/min.

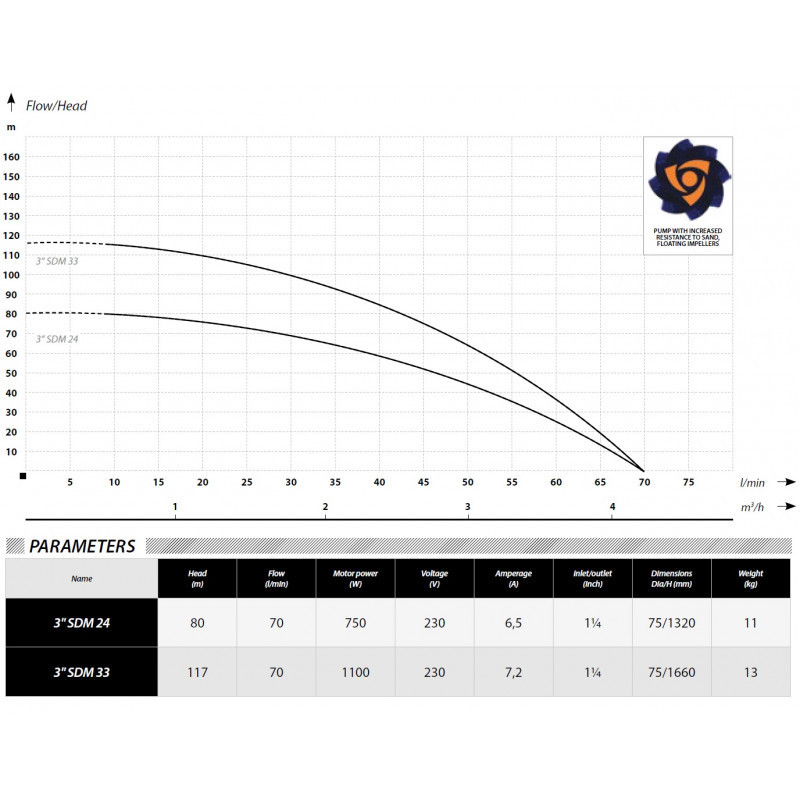

• Slėgis: iki 117 m, 96 m prie 2.0 m³/val., 90 m prie 2.4 m³/val.
• Siurblio skersmuo: 75 mm.
• Pajungimas: 1 1/4 colio.
• Aukštis ir svoris: 1660 mm, 13 kg.
• Medžiagos: žalvarinis siurbimo ir išėjimo korpusas, AISI 304 korpusas, velenas ir rotorius, Noryl darbo ratai ir difuzoriai, SiC/SiC/NBR sandariklis.
• Variklis: aušinamas alyva, 2850 aps./min., IP68, B klasės izoliacija.
• Keitiklio dažnio diapazonas: 0-55 Hz.
• Keitiklio matmenys: 155x238x120 mm.
• Garantija: siurbliui 24 mėn., keitikliui 24 mėn., talpai 5 metai.
