Grundfos SBA 3-45 M šulinio siurblio komplektas su panardinama Pedrollo 1SF 1 l talpa skirtas namui ar sodybai, kai vandens tiekimą norite įrengti be hidroforo, slėgio relės ir valdiklio patalpoje. Automatika ir atbulinis vožtuvas įmontuoti siurblyje, o talpa su žalvarinėmis jungtimis nuleidžiama į vandenį. Viršuje lieka 15 m kabelis ir vandens linija. Aukštis nuo siurblio iki aukščiausio čiaupo gali siekti 20 m.
Kam tinka SBA 3-45 M komplektas
- Gyvenamajam namui ar sodybai su šuliniu, kuriame vandens užtenka visą naudojimo sezoną. Siurblys kabinamas ant lyno arba standaus vamzdžio, o jo įsiurbimo vieta paliekama bent 1 m virš dugno.
- Talpai ar rezervuarui, kuris nuolat papildomas lietaus arba vandentiekio vandeniu. Tokiu atveju siurblį galima statyti ant talpos dugno.
- Dviejų aukštų namui, jeigu aukščio skirtumas nuo siurblio iki aukščiausio čiaupo neviršija 20 m.
- Siauram gręžinio vamzdžiui ar šuliniui, kuriame nėra vietos laisvai judėti plūdiniam jungikliui. SBA 3-45 M apsaugą nuo sausosios eigos valdo elektronika.
Tai sprendimas stabiliam vandens šaltiniui. Į vandenį nuleidžiamas vienas surinktas mazgas, todėl šildomoje patalpoje nereikia ieškoti vietos hidroforui, slėgio relei ir atskiram siurblio valdikliui.
Kaip veikia SBA 3-45 M komplektas

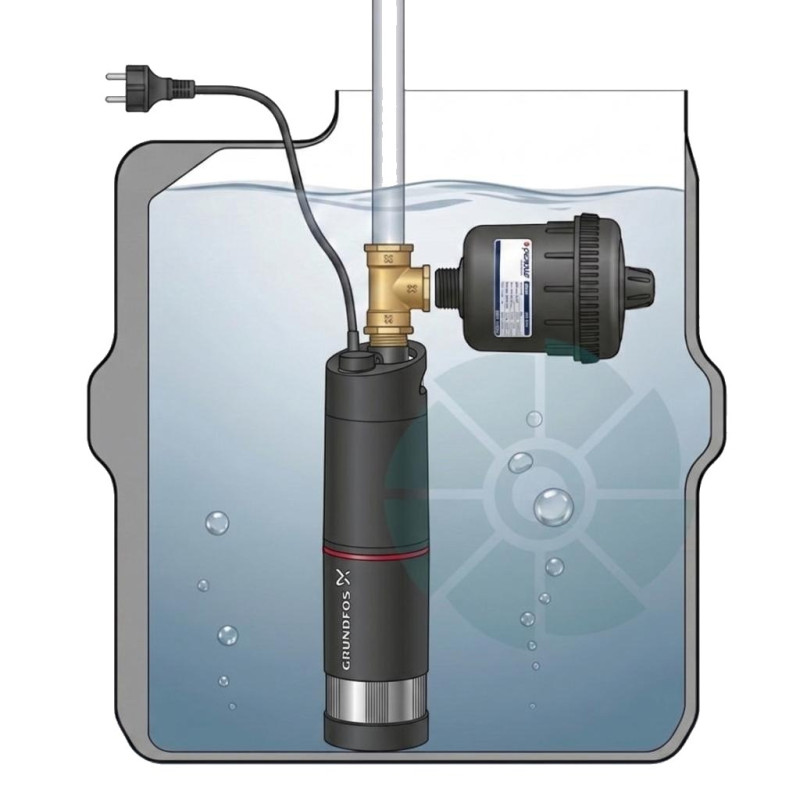

Ant siurblio 1" išėjimo su įmontuotu atbuliniu vožtuvu prisukamas žalvarinis nipelis 1"M x 1"M. Prie jo jungiamas žalvarinis trišakis 1"F x 1/2"F x 1"F. Į 1/2" atšaką įsukama Pedrollo 1SF 1 l talpa, o prie viršutinės 1" jungties prijungiamas komplekte esantis 1"/3/4" žarnos adapteris arba kliento vandens vamzdis. Visą surinktą mazgą galima panardinti į vandenį.
Siurblyje esantis valdiklis stebi slėgį ir srautą. Atsukus čiaupą, siurblys įsijungia, kai slėgis nukrenta žemiau fiksuotos 2.2 bar ribos arba srautas viršija 1 l/min. Uždarius čiaupą ir srautui nukritus žemiau 1 l/min., siurblys po 10 s sustoja. Įsijungimo slėgis nereguliuojamas.
Apsauga nuo sausosios eigos sustabdo siurblį, jeigu dirbdamas jis per 40 s nesukuria nei slėgio, nei srauto. Prijungus prie elektros tinklo, šiai patikrai skiriama iki 5 min. Šiluminė variklio apsauga sustabdo perkaitusį variklį ir automatiškai paleidžia jį atvėsus. Atsiradus elektrai, siurblys taip pat pasileidžia automatiškai ir veikia bent 10 s.
Pedrollo 1SF 1 l talpa neatlieka vandens atsargos funkcijos. Ji veikia kaip slėgio buferis, sugeriantis mažus vandens paėmimus ir mikronuotėkius. Dėl to siurblys neįsijungia dėl kiekvieno lašo ir gali neviršyti leidžiamos 20 įsijungimų per valandą ribos. Komplekte esanti talpa pripūsta iki 2.0 bar, tai yra 0.2 bar mažiau už siurblio įsijungimo slėgį. Plastikinis talpos korpusas gali būti vandenyje kartu su siurbliu.
Kuo skiriasi SBA 3-45 M versija
SBA 3-45 M neturi plūdinio jungiklio. Vandens trūkumą nustato elektroninė apsauga, vertinanti slėgį ir srautą. Sustojęs dėl sausosios eigos, siurblys automatiškai bando pasileisti kartą per 24 val.
Norint paleisti rankiniu būdu, pirmiausia reikia patikrinti vandens lygį, atjungti siurblį nuo elektros tinklo, palaukti 2 min. ir vėl jį įjungti. Todėl ši versija geriausiai tinka šuliniui ar talpai, kurioje vandens lygis stabilus. Jeigu vasarą arba ilgai laistant vanduo išsenka, verta rinktis versiją su plūdiniu jungikliu, kuri siurblį paleidžia atsistačius vandens lygiui.
Vanduo įsiurbiamas per siurblio apačioje esantį nerūdijančio plieno filtrą, sulaikantį didesnes nei 1 mm daleles.
Kaip pasirinkti

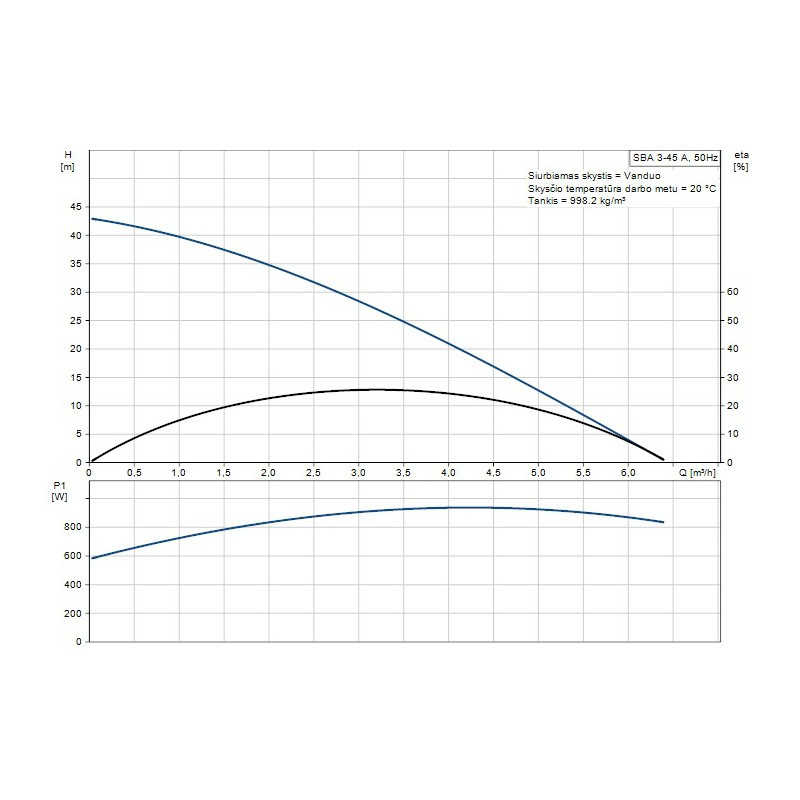

Pirmiausia įvertinkite vertikalų aukštį nuo siurblio iki aukščiausio čiaupo. Jis negali viršyti 20 m. Tada pagal siurblio kreivę patikrinkite, kokį slėgį SBA 3-45 M sukuria esant reikalingam debitui. Lentelėje nurodytas slėgis prie siurblio, neįskaičiavus vamzdžio ilgio, skersmens, alkūnių, filtrų ir kitų hidraulinių nuostolių.
| Debitas | Siurblio slėgis prie šio debito | Kam to pakanka |
|---|
| 2 m³/val. (33 l/min.) | 34.5 m | vienam ar dviem čiaupams antrame namo aukšte |
| 3 m³/val. (50 l/min.) | 28 m | namo vandentiekiui ir laistymui vienu metu vieno aukšto name |
| 4 m³/val. (67 l/min.) | 20.5 m | laistyti keliais purkštuvais netoli šulinio |
| 4.5 m³/val. (75 l/min.) | 16.5 m | perpumpuoti ar laistyti be didelio pakėlimo |
Komplektas yra racionalus pasirinkimas, kai aukščiausias čiaupas yra iki 20 m virš siurblio, o namui reikia maždaug 2-3 m³/val. debito. Esant 2 m³/val. debitui, siurblys sukuria 34.5 m slėgio aukštį. Pakėlus vandenį 10 m, prieš įvertinant vamzdyno nuostolius lieka apie 2.5 bar. Esant 20 m pakėlimui, lieka apie 1.5 bar.
Jeigu aukščiausias čiaupas yra daugiau nei 20 m virš siurblio arba reikia didesnio nei 4.5 m³/val. debito išlaikant darbinį slėgį, reikalingas kitos klasės siurblys. Įmontuota automatika valdo paleidimą ir sustabdymą, tačiau siurblio sukuriamo slėgio nepadidina. Didžiausias leidžiamas siurblio panardinimas po vandens lygiu yra 10 m.

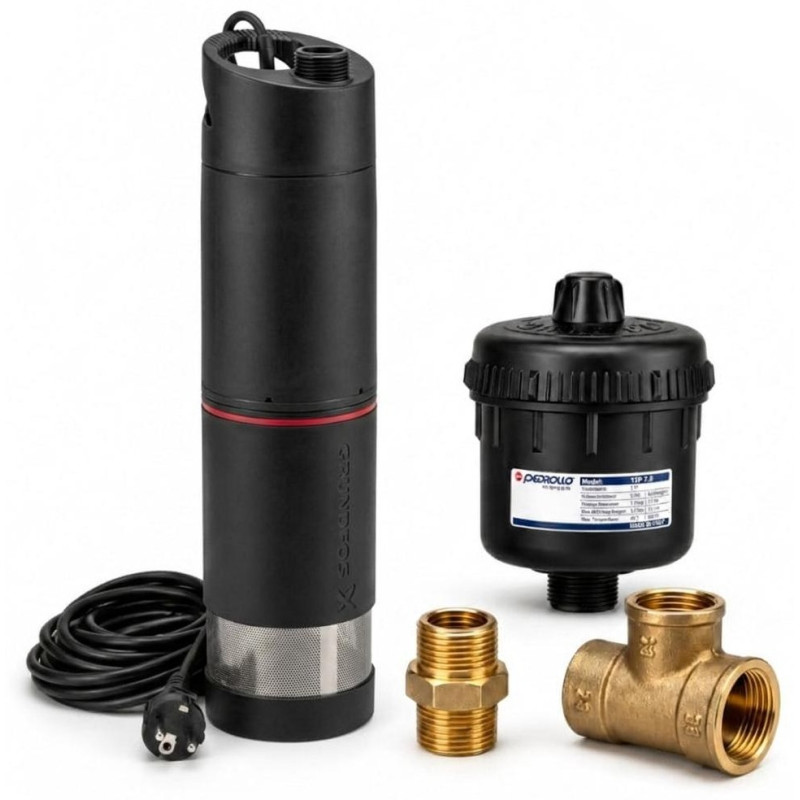

Kas įeina į SBA 3-45 M komplektą

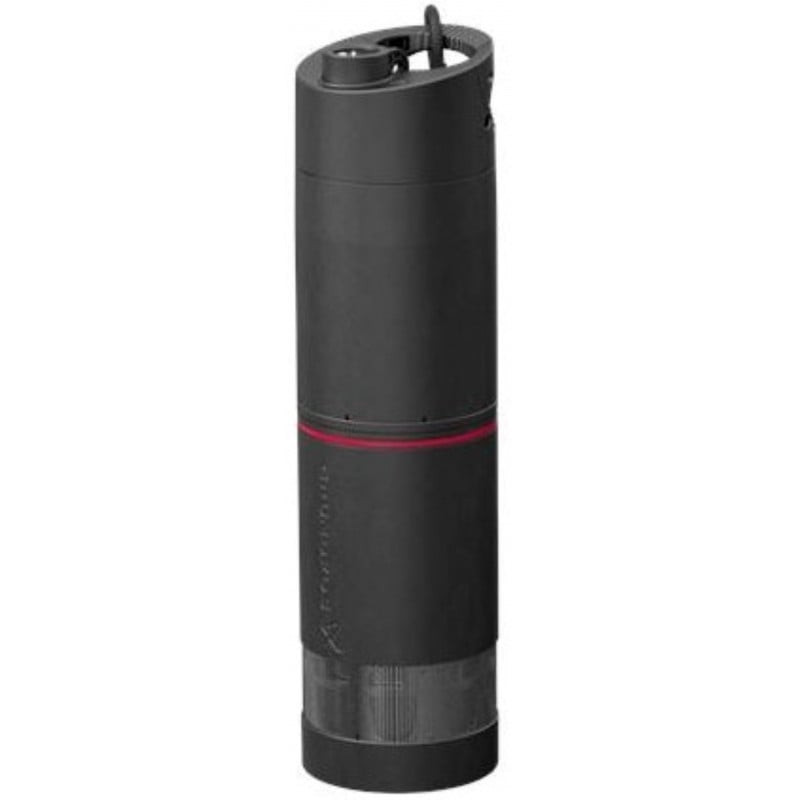

- Grundfos SBA 3-45 M vandens siurblys su įmontuotu valdikliu, atbuliniu vožtuvu, nerūdijančio plieno 1 mm įsiurbimo filtru, 15 m kabeliu, kištuku ir 1"/3/4" žarnos adapteriu.
- Panardinama Pedrollo 1SF 1 l talpa su 1/2" išoriniu sriegiu, plastikiniu korpusu, fiksuota membrana ir iki 10 bar darbiniu slėgiu. Talpa pripūsta iki 2.0 bar.
- Žalvarinis nipelis 1"M x 1"M, skirtas trišakiui prijungti prie siurblio išėjimo.
- Žalvarinis trišakis 1"F x 1/2"F x 1"F, skirtas talpai ir vandens linijai prijungti.
Į ką atkreipti dėmesį

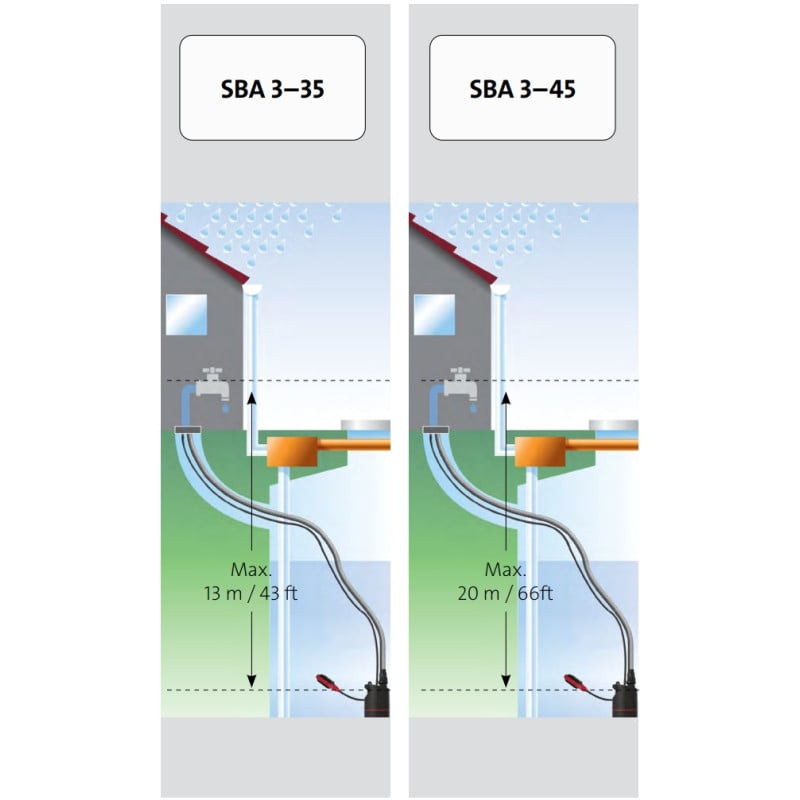

- Aukštį matuokite nuo siurblio, o ne nuo vandens paviršiaus. Iki aukščiausio čiaupo gali būti ne daugiau kaip 20 m.
- Siurblį galima panardinti iki 10 m po vandens lygiu. Jis turi veikti tik vertikalioje padėtyje.
- Šulinyje įsiurbimo vietą laikykite bent 1 m virš dugno, kad siurblys netrauktų dugne susikaupusių nuosėdų. Rezervuare siurblį galima statyti ant dugno.
- Siurblys skirtas švariam, nuo 0 iki 40 °C temperatūros vandeniui, kuriame esančios kietosios dalelės neviršija 1 mm. Leistinas vandens pH yra 4-9.
- Siurblį kelkite ir kabinkite tik už kilpos arba rankenos. Niekada nekelkite jo už 15 m elektros kabelio.
- Junkite prie įžeminto 230 V lizdo. Montuojant nuolatiniam naudojimui, rekomenduojama naudoti ne didesnės kaip 30 mA suveikimo srovės nuotėkio relę.
- Rudenį nerūdijančio plieno įsiurbimo filtrą išvalykite šepečiu ir vandens srove.
- Vandenyje esantis mazgas apsaugotas nuo lauko šalčio, tačiau virš vandens nutiestą vamzdį ar žarną reikia apsaugoti nuo užšalimo arba nusausinti.
- Komplekte nėra vamzdžio ar žarnos nuo trišakio, sąvaržų, lyno, ventilių ir kabelio ilgintuvo.
- Sandėliavimo temperatūra yra nuo -10 iki +40 °C.
Pagrindiniai SBA 3-45 M komplekto parametrai
- Naudojama galia - 1.05 kW.
- Maitinimas - 230 V.
- Srovė - 4.8 A.
- Siurblio pakopų skaičius - 4.
- Nominalus darbo taškas - 2.8 m³/val. prie 30 m.
- Slėgis pagal kreivę - 34.5 m prie 2 m³/val., 28 m prie 3 m³/val., 20.5 m prie 4 m³/val. ir 16.5 m prie 4.5 m³/val.
- Maksimalus slėgio aukštis - 45 m.
- Paleidimas - slėgiui nukritus žemiau 2.2 bar arba srautui viršijus 1 l/min.
- Sustabdymas - po 10 s, kai srautas mažesnis nei 1 l/min.
- Didžiausias aukštis iki aukščiausio čiaupo - 20 m.
- Didžiausias panardinimas - 10 m.
- Apsaugos klasė - IP68.
- Variklio izoliacijos klasė - F.
- Siurblio skersmuo - 150 mm.
- Siurblio aukštis - 553 mm, su adapteriu - 646 mm.
- Siurblio svoris - 9.7 kg.
- Kabelio ilgis - 15 m.
- Pedrollo 1SF talpa - 1 l, 2.0 bar pradinis slėgis, iki 10 bar darbinis slėgis.
