Grundfos SBA 3-45 A šulinio siurblio komplektas su panardinamąja Pedrollo 1SF 1 l talpa skirtas namui ar sodybai, kai vandens tiekimą reikia įrengti be patalpoje montuojamo hidroforo, slėgio relės ir valdiklio. Valdiklis ir atbulinis vožtuvas įmontuoti siurblyje, o talpa su žalvarinėmis jungtimis nuleidžiama į vandenį. Į paviršių išvedami tik 15 m kabelis ir vandens linija. Aukštis nuo siurblio iki aukščiausio čiaupo gali siekti 20 m.
Kam tinka SBA 3-45 A komplektas
- Šuliniui su silpnu vandens pritekėjimu, kuriame vasarą arba ilgai laistant nukrenta vandens lygis. Plūdinis jungiklis sustabdo siurblį ir vėl jį paleidžia, kai vandens padaugėja.
- Gyvenamajam namui ar sodybai, kur vanduo tuo pačiu metu naudojamas buityje ir laistymui.
- Lietaus vandens talpai, kuri kartais ištuštėja. Plūdė sustabdo siurblį, o vandens lygiui pakilus leidžia jam automatiškai įsijungti.
- Dviejų aukštų namui, jei aukštis nuo siurblio iki aukščiausio čiaupo neviršija 20 m.
- Montuotojui, kuriam reikia vieno vandenyje sumontuoto mazgo, o ne atskiros automatikos ir hidroforo šildomoje patalpoje.
Kaip veikia SBA 3-45 A komplektas

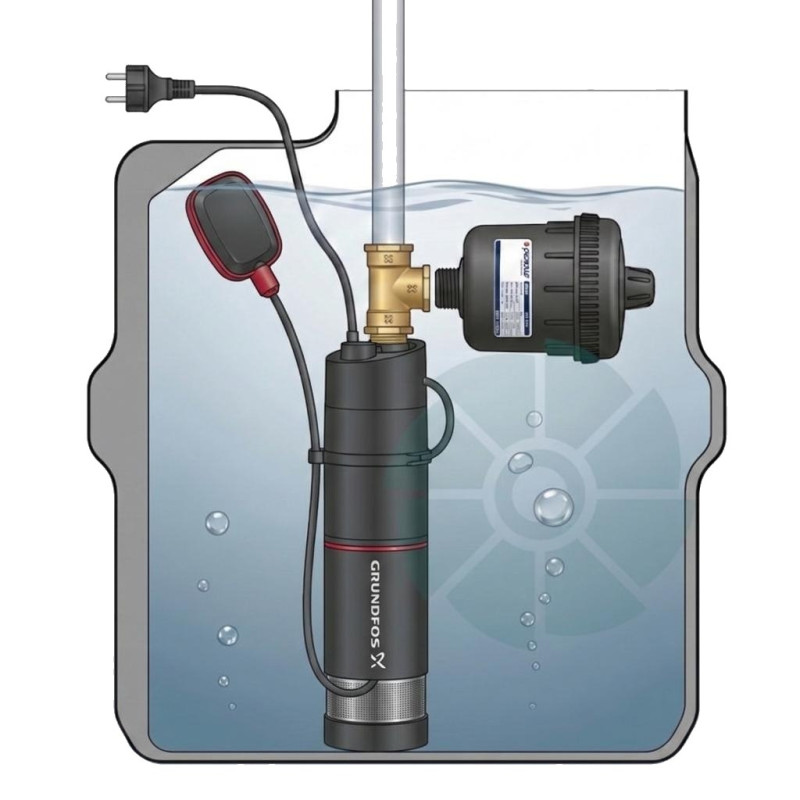

Ant siurblio 1" išėjimo su įmontuotu atbuliniu vožtuvu prisukamas žalvarinis nipelis 1"M x 1"M. Prie jo jungiamas žalvarinis trišakis 1"F x 1/2"F x 1"F. Į 1/2" atšaką įsukama Pedrollo 1SF 1 l talpa, o prie viršutinės 1" jungties prijungiamas komplekte esantis 1"/3/4" žarnos adapteris arba kliento vamzdis. Visas mazgas nuleidžiamas į vandenį.
Siurblyje įmontuotas valdiklis stebi slėgį ir srautą. Atsukus čiaupą siurblys įsijungia, kai slėgis nukrenta žemiau 2.2 bar arba srautas viršija 1 l/min. Uždarius čiaupą ir srautui nukritus žemiau 1 l/min., siurblys sustoja po 10 s. Įsijungimo slėgis yra fiksuotas, todėl jo reguliuoti nereikia.
Jei darbo metu 40 s nėra nei slėgio, nei srauto, apsauga nuo sausosios eigos sustabdo siurblį. Įjungus elektros tiekimą, ši patikra trunka 5 min. Varikliui perkaitus suveikia šiluminė apsauga, o atvėsęs siurblys automatiškai pasileidžia. Atsinaujinus elektros tiekimui, jis taip pat pasileidžia pats ir veikia bent 10 s.

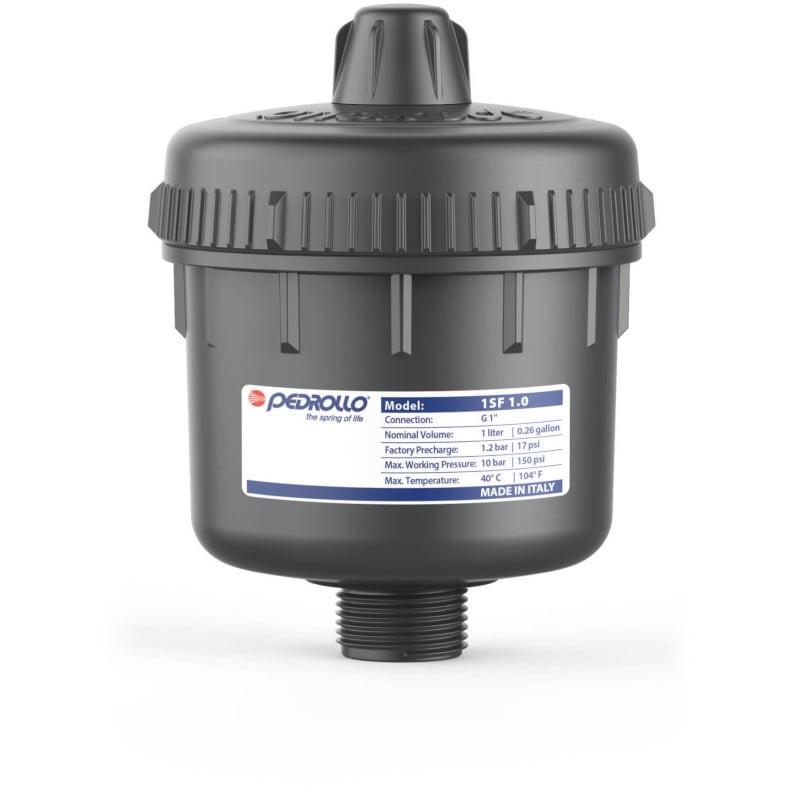

Pedrollo 1SF 1 l talpa nėra vandens atsarga. Ji veikia kaip slėgio buferis, sugeriantis mažus vandens paėmimus ir mikronuotėkius. Dėl to siurblys neįsijungia dėl kiekvieno lašo ir neviršija leidžiamos 20 įsijungimų per valandą ribos. Talpa užpildyta iki 2.0 bar, t. y. 0.2 bar mažiau už siurblio įsijungimo slėgį. Plastikinis korpusas leidžia talpą laikyti vandenyje kartu su siurbliu.
Kuo skiriasi SBA 3-45 A versija

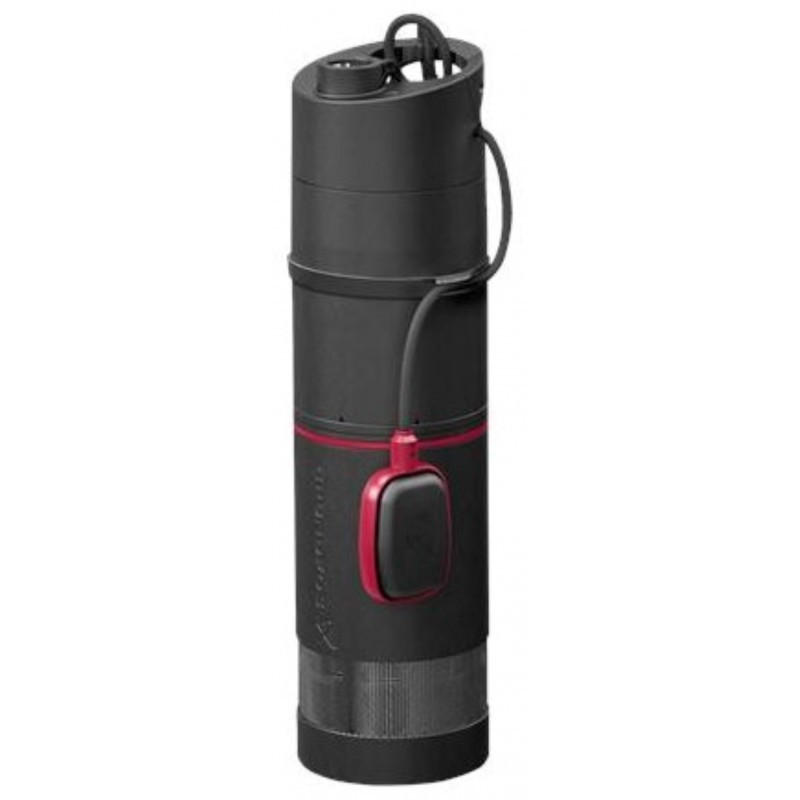

Prie siurblio korpuso pritvirtintas plūdinis jungiklis. Vandens lygiui nukritus, plūdė sustabdo siurblį dar prieš įsiurbimo filtrui pradedant siurbti dugno nuosėdas ar paviršiuje esančias šiukšles. Lygiui pakilus, siurblys gali automatiškai pasileisti.
Plūdė papildo elektroninę apsaugą nuo sausosios eigos. Elektronika siurblį sustabdo, jei 40 s neaptinka slėgio ir srauto, tačiau plūdinis jungiklis reaguoja tiesiogiai į vandens lygį. Todėl šis variantas ypač tinka šuliniui su lėtu vandens pritekėjimu arba periodiškai ištuštėjančiai talpai.
Plūdei reikia bent 5 cm laisvos vietos iki šulinio sienelės. Laisvas plūdės kabelio ilgis reguliuojamas nuo 10 iki 18 cm. Trumpesnis ilgis reiškia mažesnį vandens lygio skirtumą ir dažnesnius paleidimus, o ilgesnis - didesnį skirtumą ir retesnius paleidimus. Vanduo įsiurbiamas per siurblio apačioje esantį nerūdijančio plieno filtrą, sulaikantį didesnes nei 1 mm daleles.
Kaip pasirinkti

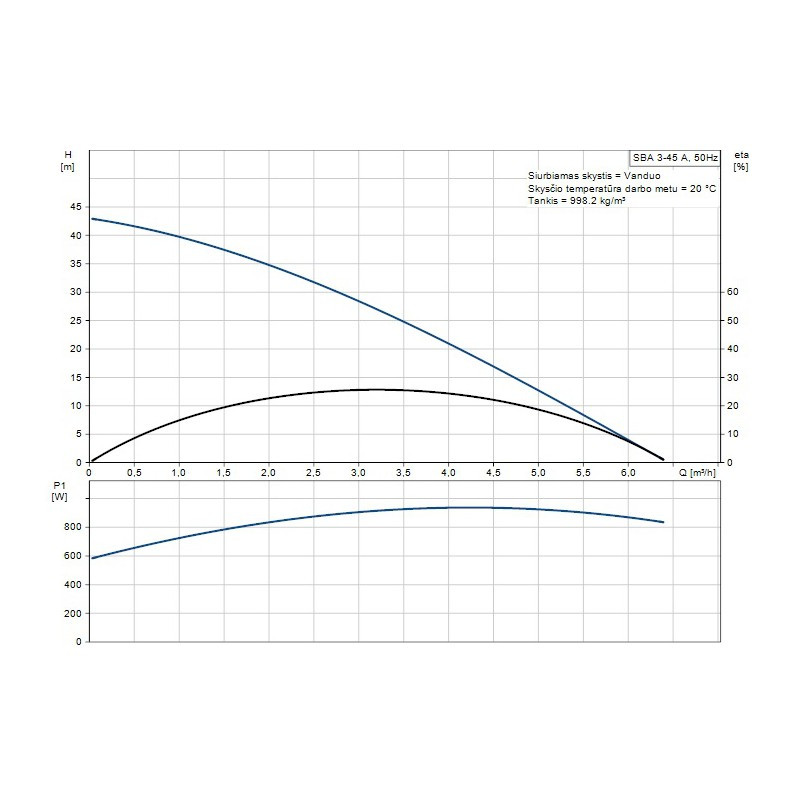

Pirmiausia matuojamas vertikalus aukštis nuo siurblio iki aukščiausio čiaupo. Jis negali viršyti 20 m. Tuomet pagal reikalingą debitą tikrinamas siurblio slėgis. Lentelėje pateiktas slėgis prie siurblio pagal gamintojo kreivę, neįskaičiuojant vamzdžio ilgio, skersmens, alkūnių, filtrų ir kitų slėgio nuostolių.
| Debitas | Siurblio slėgis prie šio debito | Kam to pakanka |
|---|
| 2 m³/val. (33 l/min.) | 34.5 m | vienam ar dviem čiaupams dviejų aukštų name |
| 3 m³/val. (50 l/min.) | 28 m | namo vandentiekiui ir laistymui vienu metu, vieno aukšto namui |
| 4 m³/val. (67 l/min.) | 20.5 m | laistymui keliais purkštuvais netoli šulinio |
| 4.5 m³/val. (75 l/min.) | 16.5 m | vandeniui perpumpuoti ar laistyti be didelio pakėlimo |
Šis komplektas tinka, kai čiaupas yra ne aukščiau kaip 20 m virš siurblio, o namui reikia apie 2-3 m³/val. debito. Esant 10 m vertikaliam pakėlimui ir 2 m³/val. debitui, ties čiaupu lieka apie 2.5 bar slėgis. Esant 20 m pakėlimui ir tokiam pačiam debitui, lieka apie 1.5 bar. Reali reikšmė bus mažesnė dėl slėgio nuostolių vandens linijoje.
Jei čiaupas yra aukščiau nei 20 m arba reikia didesnio nei 4.5 m³/val. debito išlaikant darbinį slėgį, reikia kitos klasės siurblio. Įmontuota automatika valdo paleidimą ir sustabdymą, tačiau siurblio sukuriamo slėgio nepadidina. Didžiausias leidžiamas panardinimo gylis po vandens lygiu yra 10 m.

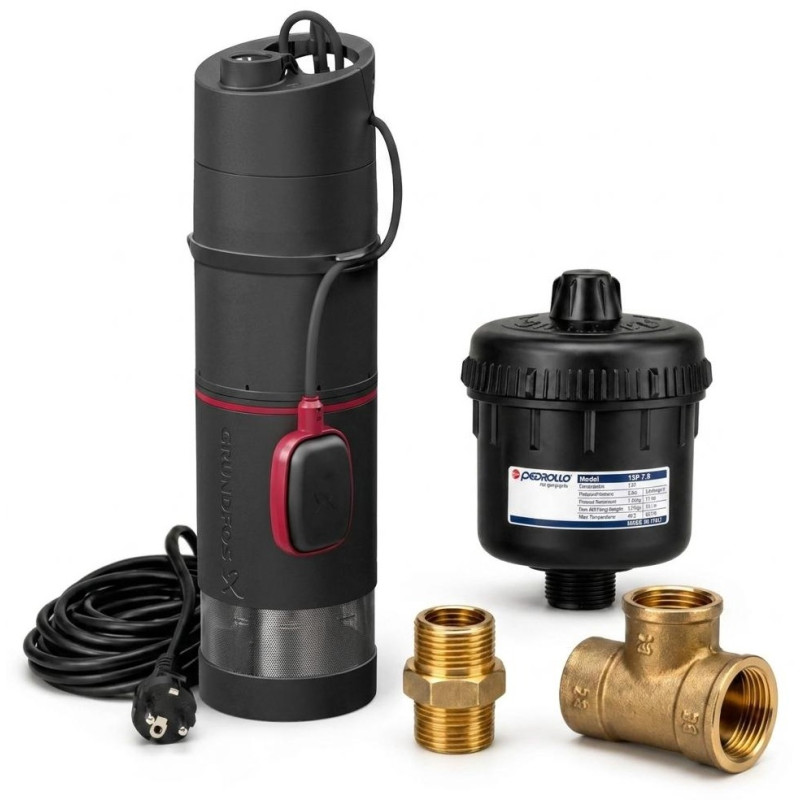

Kas įeina į SBA 3-45 A komplektą
- Grundfos SBA 3-45 A siurblys su įmontuotu valdikliu, plūdiniu jungikliu ir atbuliniu vožtuvu.
- Nerūdijančio plieno įsiurbimo filtras, sulaikantis didesnes nei 1 mm daleles.
- 15 m H07RN-F kabelis su Schuko kištuku.
- 1"/3/4" žarnos adapteris.
- Pedrollo 1SF 1 l talpa su 1/2" išoriniu sriegiu, plastikiniu korpusu ir fiksuota membrana.
- Žalvarinis nipelis 1"M x 1"M.
- Žalvarinis trišakis 1"F x 1/2"F x 1"F.
Į ką atkreipti dėmesį

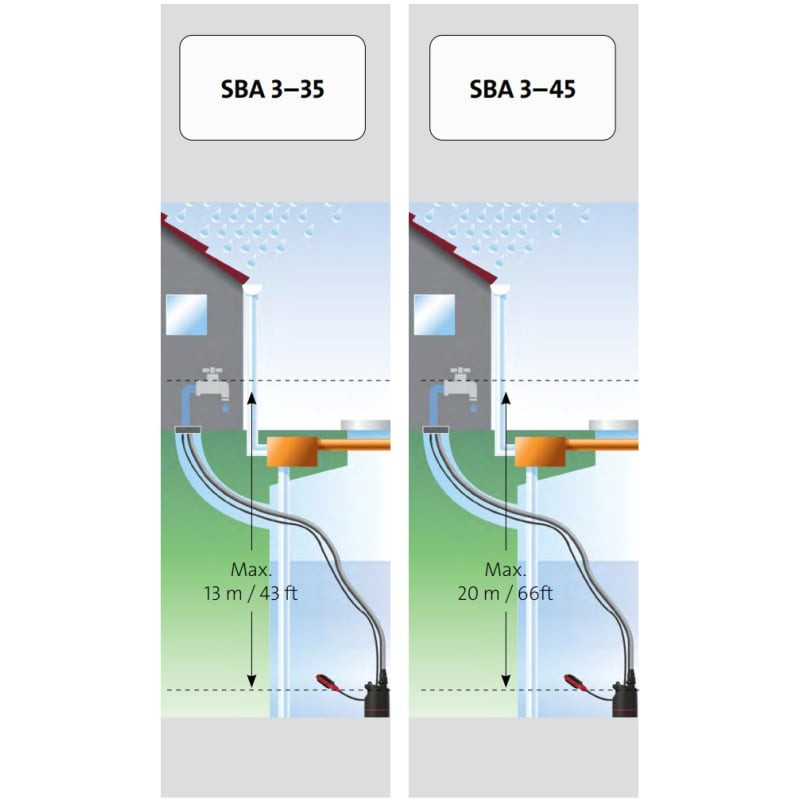

- Aukštis skaičiuojamas nuo siurblio, o ne nuo vandens paviršiaus. Iki aukščiausio čiaupo gali būti ne daugiau kaip 20 m.
- Siurblį galima panardinti iki 10 m po vandens lygiu. Jis turi veikti tik vertikalioje padėtyje.
- Siurbiamas švarus 0-40 °C temperatūros vanduo, kurio pH yra 4-9, o kietosios dalelės neviršija 1 mm. Dumblui, nešvariam ar agresyviam vandeniui komplektas netinka.
- Šulinyje įsiurbimo filtrą reikia laikyti bent 1 m virš dugno. Vandens talpoje siurblį galima statyti ant dugno.
- Plūdei reikia bent 5 cm tarpo iki sienelės. Sustabdymo lygis turi likti aukščiau įsiurbimo filtro.
- Siurblį reikia kelti ir kabinti lynu už kilpos arba rankenos. 9.7 kg sveriančio mazgo negalima kelti už 15 m elektros kabelio.
- Reikalingas įžemintas 230 V lizdas. Nuolatiniam montavimui rekomenduojama iki 30 mA nuotėkio relė.
- Rudenį nerūdijančio plieno filtrą reikia nuvalyti šepečiu ir nuplauti vandens srove.
- Vandenyje esantį mazgą nuo šalčio apsaugo vandens sluoksnis, tačiau virš vandens nutiestą vamzdį ar žarną reikia apšiltinti arba nusausinti.
- Komplekte nėra vamzdžio ar žarnos nuo trišakio, sąvaržų, lyno, ventilių ir kabelio ilgintuvo.
Pagrindiniai SBA 3-45 A komplekto parametrai
- Naudojama galia P1 - 1.05 kW.
- Maitinimas - 230 V.
- Srovė - 4.8 A.
- Pakopų skaičius - 4.
- Nominalus taškas - 2.8 m³/val. prie 30 m.
- Slėgis pagal kreivę - 34.5 m prie 2 m³/val., 28 m prie 3 m³/val., 20.5 m prie 4 m³/val. ir 16.5 m prie 4.5 m³/val.
- Maksimalus slėgis - 45 m.
- Įsijungimas - slėgiui nukritus žemiau 2.2 bar arba srautui viršijus 1 l/min.
- Sustojimas - po 10 s, kai srautas mažesnis nei 1 l/min.
- Didžiausias aukštis iki čiaupo - 20 m.
- Didžiausias panardinimo gylis - 10 m.
- Korpusas ir darbo ratai - kompozitiniai.
- Apsaugos klasė - IP68.
- Izoliacijos klasė - F.
- Skersmuo - 150 mm.
- Aukštis - 553 mm.
- Svoris - 9.7 kg.
- Talpa 1SF - 1 l, pripildyta iki 2.0 bar, didžiausias slėgis - 10 bar.
