Grundfos SBA 3-45 AW komplektas su panardinama Pedrollo 1SF 1 l talpa skirtas namui ar sodybai, kai vandens tiekimą norite įrengti be hidroforo, slėgio relės ir valdiklio patalpoje. Automatika ir atbulinis vožtuvas įmontuoti siurblyje, o talpa su žalvarinėmis jungtimis nuleidžiama į vandenį. Virš vandens lieka 15 m kabelis ir vandens linija. Aukštis nuo siurblio iki aukščiausio čiaupo gali siekti 20 m.
Kam tinka SBA 3-45 AW komplektas
- Tvenkiniui, ežerui ar lietaus vandens talpai, kai siurblys stovi ant dugno, o plūduriuojantis filtras ima vandenį iš švariausio paviršinio sluoksnio.
- Šuliniui, kurio dugne kaupiasi smėlis ar dumblas. Vanduo įsiurbiamas toliau nuo nuosėdų, todėl jos rečiau patenka į 1 mm filtrą.
- Sodybos vandentiekiui ir laistymui, kai vandens lygis per sezoną kinta. Plūdinis jungiklis sustabdo siurblį lygiui nukritus ir vėl paleidžia vandeniui pakilus.
- Vieno ar 2 aukštų namui, jei aukščiausias čiaupas yra ne daugiau kaip 20 m virš siurblio.
Tai vienas panardinamas mazgas: nuleidžiate jį į vandenį, prijungiate vandens liniją ir įkišate kištuką į įžemintą 230 V lizdą. Atskiros automatikos ir didelės hidroforo talpos šildomoje patalpoje montuoti nereikia.
Kaip veikia SBA 3-45 AW komplektas

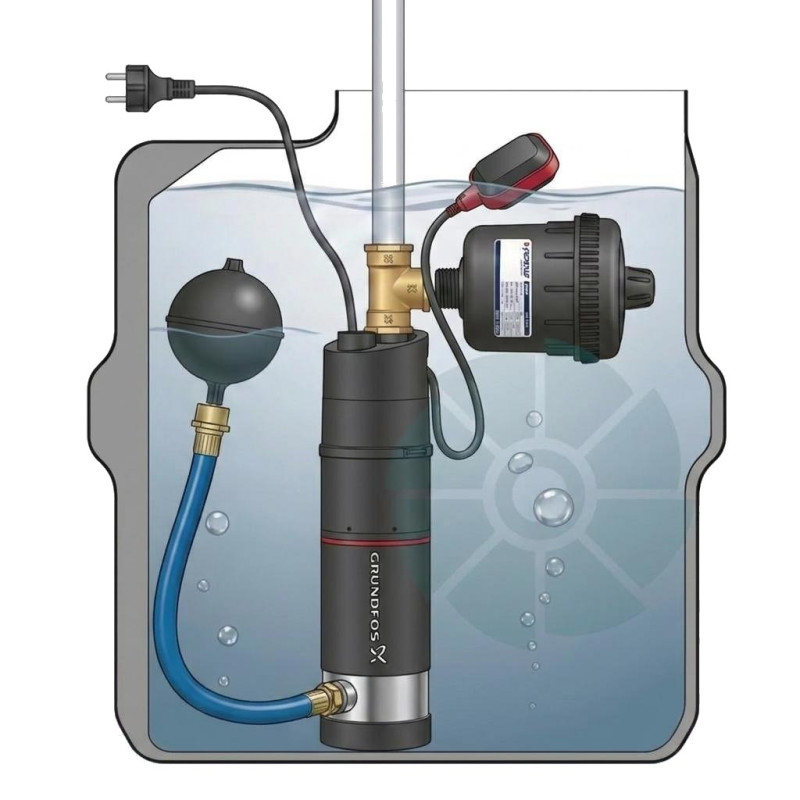

Ant siurblio 1" išėjimo su įmontuotu atbuliniu vožtuvu prisukamas žalvarinis nipelis 1"M x 1"M. Prie jo jungiamas žalvarinis trišakis 1"F x 1/2"F x 1"F. Į 1/2" atšaką įsukama Pedrollo 1SF 1 l talpa, o prie viršutinės 1" jungties prijungiamas komplekte esantis 1"/3/4" žarnos adapteris arba Jūsų vandens vamzdis. Visas surinktas mazgas gali būti panardintas.
Siurblyje esantis valdiklis stebi slėgį ir srautą. Atsukus čiaupą, siurblys įsijungia, kai slėgis nukrenta žemiau nustatytos 2.2 bar ribos arba srautas viršija 1 l/min. Uždarius čiaupą ir srautui sumažėjus žemiau 1 l/min, siurblys dar veikia 10 s ir sustoja.
Apsauga nuo sausosios eigos sustabdo siurblį, jei darbo metu 40 s nėra nei reikiamo slėgio, nei srauto. Įjungus elektros tiekimą, tikrinimo laikotarpis trunka 5 min. Šiluminė variklio apsauga išjungia perkaitusį variklį, o jam atvėsus vėl paleidžia. Po elektros tiekimo pertrūkio siurblys įsijungia automatiškai ir veikia bent 10 s.
Pedrollo 1SF 1 l talpa nėra vandens atsarga. Ji veikia kaip slėgio buferis, sugeriantis mažus vandens paėmimus ir mikronuotėkius. Dėl to siurblys neįsijungia dėl kiekvieno lašo ir lengviau neviršyti 20 įsijungimų per valandą ribos. Talpa pripūsta iki 2.0 bar, tai yra 0.2 bar mažiau už 2.2 bar įsijungimo slėgį. Plastikinė talpa gali būti vandenyje kartu su siurbliu.
Kuo skiriasi SBA 3-45 AW versija

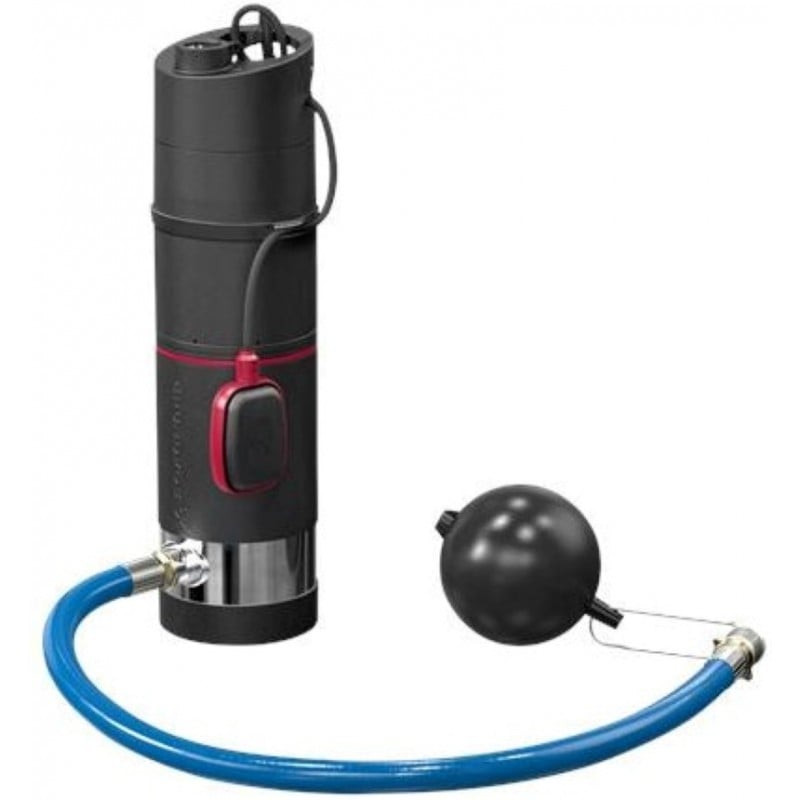

Vanduo įsiurbiamas ne per siurblio apačią. Šoninis įėjimas sujungtas su maždaug 1 m ilgio lanksčia žarna ir plūduriuojančiu nerūdijančio plieno 1 mm filtru. Filtras laikosi iškart po vandens paviršiumi, toliau nuo dugno nuosėdų ir paviršiuje plaukiojančių nešvarumų.
Plūduriuojantį įsiurbimo mazgą sudaro maždaug 1 m žarna, Ø150 mm plūdė, 1" jungtis ir filtras. Kai atstumas nuo siurblio įėjimo iki vandens paviršiaus yra iki maždaug 1 m, filtras juda kartu su paviršiumi. Gilesniame vandenyje žarnos ilgis riboja jo pakilimą, tačiau įsiurbimo vieta vis tiek lieka toliau nuo dugno.
Dėl šoninio įsiurbimo siurblį galima statyti tiesiai ant talpos dugno. Tvenkinyje ar šulinyje svarbu parinkti stabilią vertikalią padėtį. Plūdiniam jungikliui ir plūduriuojančiam filtrui reikia bent 5 cm tarpo iki sienelės, kad jie galėtų judėti neužstrigdami.
Kaip pasirinkti

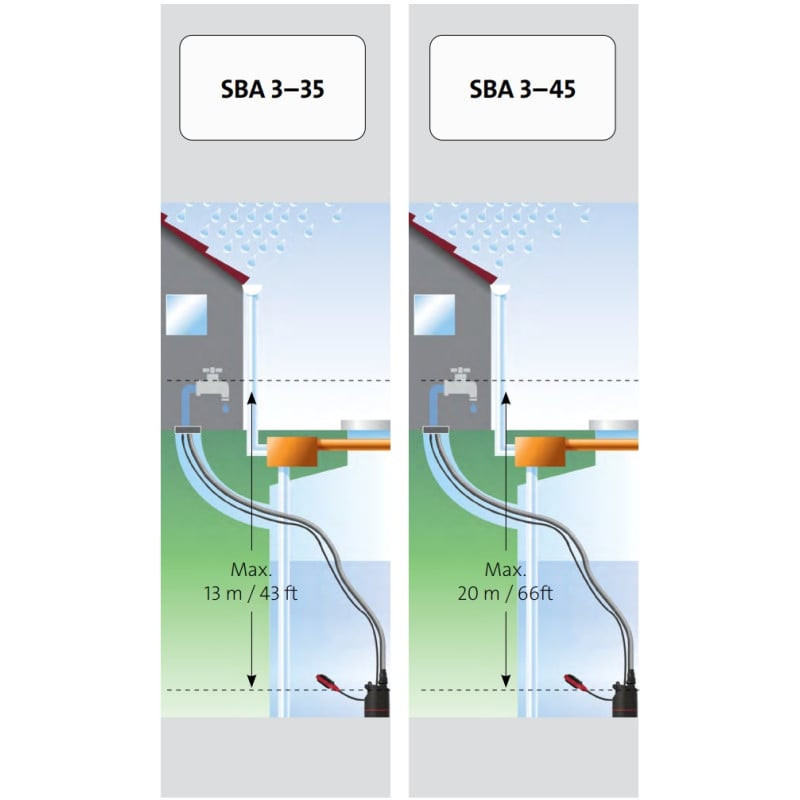

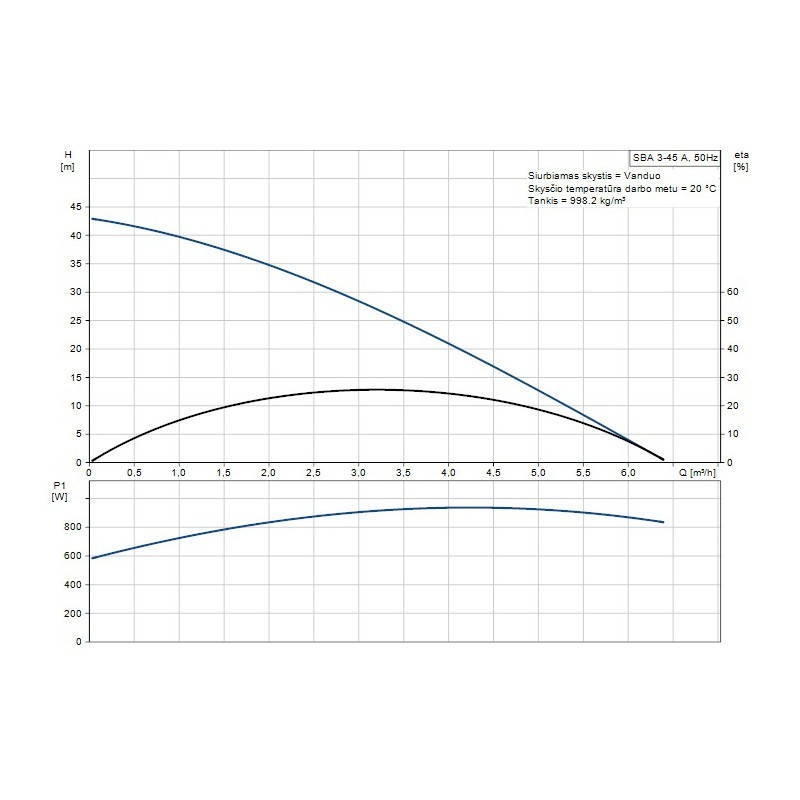

Pirmiausia matuokite vertikalų aukštį nuo siurblio, o ne nuo vandens paviršiaus, iki aukščiausio čiaupo. Jis negali viršyti 20 m. Tada pagal siurblio kreivę įvertinkite reikalingą debitą. Lentelėje pateiktas slėgis prie siurblio, neįvertinus slėgio nuostolių dėl vamzdžio ilgio, skersmens, alkūnių, ventilių ir kitų sistemos elementų.
| Debitas | Siurblio slėgis prie šio debito | Kam to pakanka |
|---|
| 2 m³/val. (33 l/min) | 34.5 m | vienam ar dviem čiaupams antrame namo aukšte |
| 3 m³/val. (50 l/min) | 28 m | vieno aukšto namo vandentiekiui ir laistymui vienu metu |
| 4 m³/val. (67 l/min) | 20.5 m | laistymui keliais purkštuvais netoli šulinio |
| 4.5 m³/val. (75 l/min) | 16.5 m | perpumpavimui ar laistymui be didelio pakėlimo |
Namui racionalus darbinis diapazonas yra apie 2-3 m³/val. Prie 2 m³/val. siurblys sukuria 34.5 m slėgį. Jei čiaupas yra 10 m aukščiau už siurblį, prieš įvertinant vamzdyno nuostolius lieka apie 2.5 bar. Kai pakėlimo aukštis siekia 20 m, lieka apie 1.5 bar.
Jei aukščiausias čiaupas yra daugiau kaip 20 m virš siurblio arba reikia didesnio nei 4.5 m³/val. debito išlaikant darbinį slėgį, reikalingas kitos klasės siurblys. Įmontuota automatika valdo paleidimą ir sustabdymą, tačiau slėgio nepadidina. Didžiausias leidžiamas panardinimas po vandens paviršiumi yra 10 m.

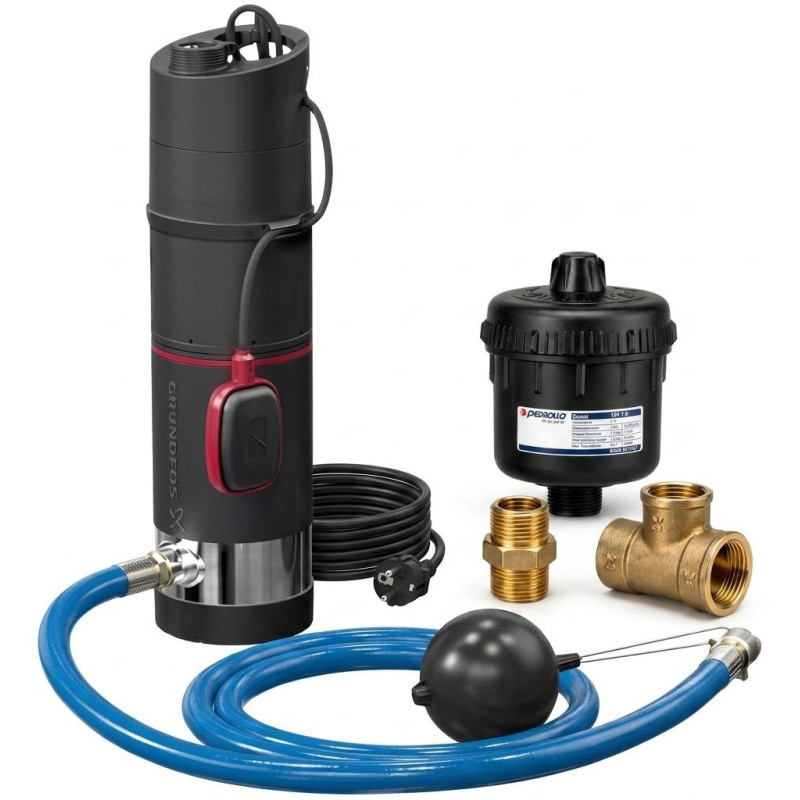

Kas įeina į SBA 3-45 AW komplektą

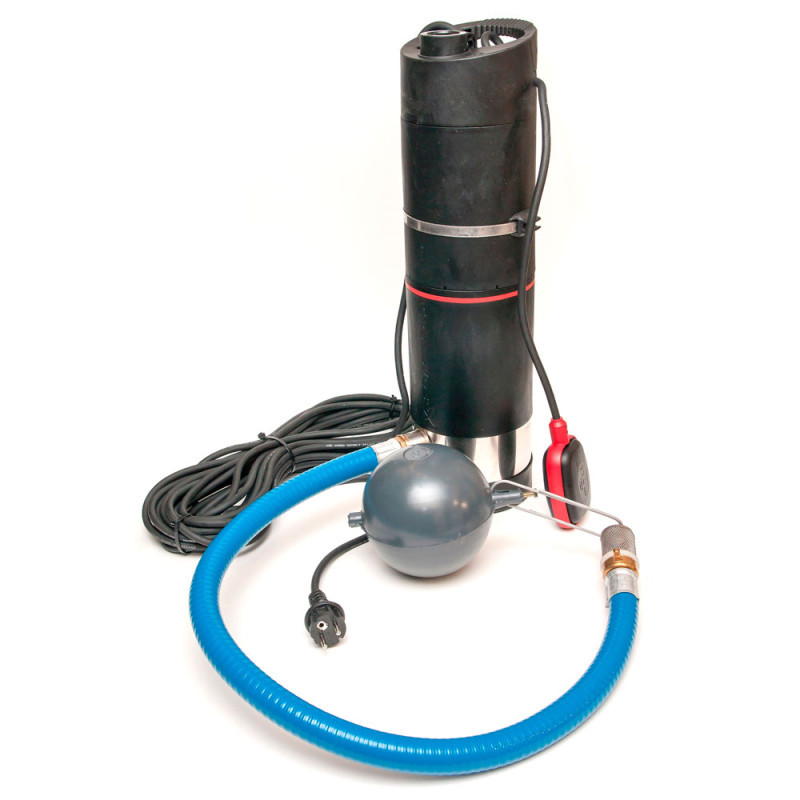

- Grundfos SBA 3-45 AW siurblys su įmontuotu valdikliu, atbuliniu vožtuvu ir plūdiniu jungikliu.
- Maždaug 1 m įsiurbimo žarna su Ø150 mm plūde ir nerūdijančio plieno 1 mm filtru.
- 15 m H07RN-F kabelis su Schuko kištuku.
- 1"/3/4" žarnos adapteris.

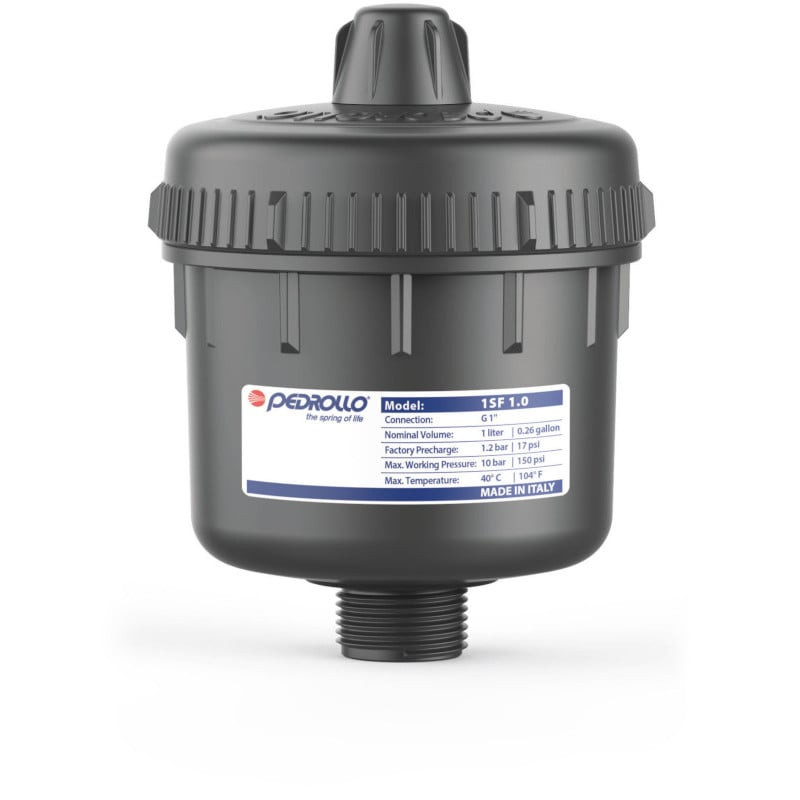

- Panardinama Pedrollo 1SF 1 l talpa su plastikiniu korpusu, fiksuota membrana ir 1/2" išoriniu sriegiu.
- Žalvarinis nipelis 1"M x 1"M.
- Žalvarinis trišakis 1"F x 1/2"F x 1"F.
Vamzdis arba žarna nuo trišakio, sąvaržos, lynas, ventiliai ir kabelio ilgintuvas į komplektą neįeina.
Į ką atkreipti dėmesį
Siurblys turi dirbti vertikaliai. Jį kelkite ir kabinkite už kilpos arba rankenos, naudodami lyną ar standų vamzdį. 15 m elektros kabelis nėra skirtas siurbliui kelti.
Siurbiamo vandens temperatūra turi būti 0-40 °C, pH 4-9, o kietosios dalelės negali viršyti 1 mm. Siurblys skirtas švariam vandeniui, todėl dumblui, agresyviems skysčiams ar vandeniui su stambiomis priemaišomis netinka.
Elektros lizdas turi būti įžemintas. Nuolatiniam montavimui rekomenduojama 30 mA nuotėkio relė. Rudenį įsiurbimo filtrą išvalykite šepečiu ir vandens srove. Vandenyje likęs mazgas paprastai būna apsaugotas nuo šalčio, tačiau virš vandens esanti žarna ar vamzdis turi būti apšiltinti arba nusausinti. Išimtą siurblį galima sandėliuoti nuo -10 iki +40 °C temperatūroje.
Pagrindiniai SBA 3-45 AW komplekto parametrai
- Naudojama galia: 1.05 kW.
- Maitinimas: 230 V.
- Srovė: 4.8 A.
- Pakopų skaičius: 4.
- Nominalus taškas: 2.8 m³/val. prie 30 m.
- Maksimalus slėgis: 45 m.
- Įsijungimo slėgis: 2.2 bar.
- Sustojimas: po 10 s, kai srautas mažesnis nei 1 l/min.
- Maksimalus aukštis iki čiaupo: 20 m nuo siurblio.
- Maksimalus panardinimas: 10 m.
- Siurblio skersmuo: Ø150 mm.
- Siurblio aukštis: 553 mm.
- Svoris: 9.7 kg.
- Apsaugos klasė: IP68.
- Izoliacijos klasė: F.
- Talpa: 1 l, pripūsta iki 2.0 bar, didžiausias slėgis 10 bar.
