Ibo OLA 60/60 INOX šulinio siurblio komplektas su 24 l hidroforo talpa ir slėgio rele - klasikinė vandens tiekimo sistema namui ar sodybai. Siurblys veikia šulinyje, talpa su mechanine rele ir manometru statoma sausoje patalpoje, o vožtuvas su metaline sklende montuojamas ant siurblio. Visas automatikos dalis galima keisti atskirai. Tai jau suderintas rinkinys, kurį kitu atveju montuotojas rinktų iš pavienių dalių.
Kam tinka Ibo OLA 60/60 INOX komplektas su 24 l talpa
- Šachtiniam arba rentiniam šuliniui, kuriame Ø98 mm siurblys ir jo plūdinis jungiklis turi pakankamai vietos.
- Namui ar sodybai, kai reikia iki 45 l/min debito esant maždaug 25 m siurblio slėgiui.
- Sistemai, kurioje siurblį nuo talpos skiria ne daugiau kaip 18 m gamyklinio elektros kabelio arba numatytas tinkamas kabelio pratęsimas.
- Vartotojui, kuris nori 24 l diafragminės talpos su maždaug 8 l naudingo vandens tūriu tarp siurblio įsijungimų.
- Vandentiekiui, kuriame relės įsijungimo ir išsijungimo ribas galima derinti 1-6 bar diapazone pagal pastato aukštį ir reikalingą slėgį.
Kaip veikia Ibo OLA 60/60 INOX komplektas su 24 l talpa
Ibo OLA 60/60 INOX vertikaliai pakabinamas šulinyje už 2 galvutėje esančių ausų. Apie 14 kg sveriantį siurblį reikia laikyti ant nepūvančio lyno arba virvės, o ne ant elektros kabelio ar vandens vamzdžio. Aušinimo apvalkalas leidžia siurbliui veikti be papildomo apsauginio vamzdžio. Pakanka maždaug 30 cm minimalaus panardinimo.

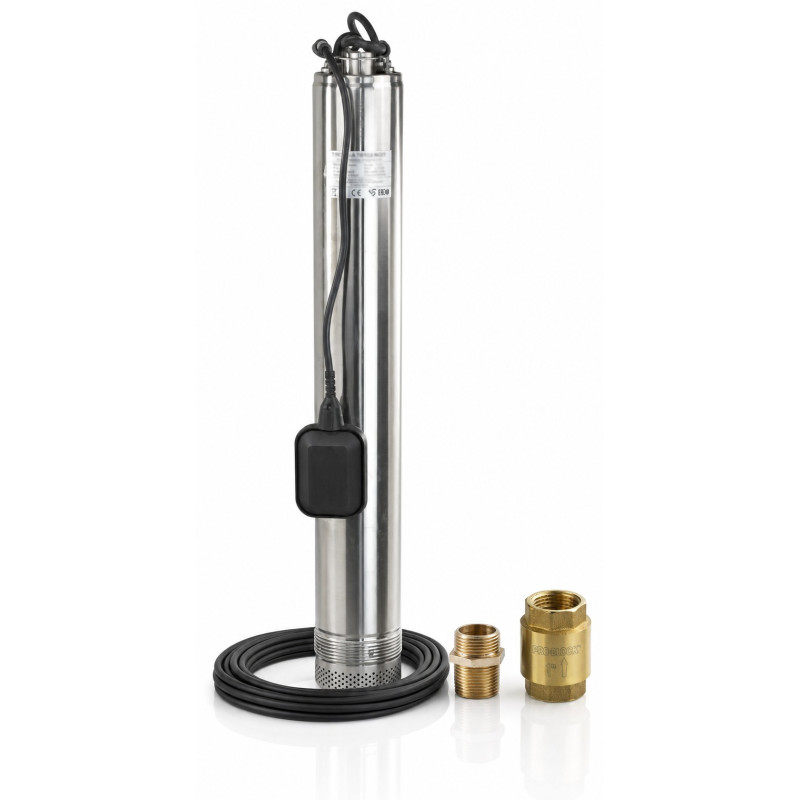

Į siurblio 1" vidinį išėjimą įsukamas žalvarinis nipelis 1"M x 1"M. Jo paskirtis - sudaryti vietą atbuliniam vožtuvui 1"F x 1"F prisukti. Vožtuvas su metaline sklende neleidžia vandeniui grįžti į šulinį, kai siurblys sustoja. Toliau montuojamas kliento pasirinktas PE 25/32, PP arba kitas vamzdis su tinkama 1" jungtimi.

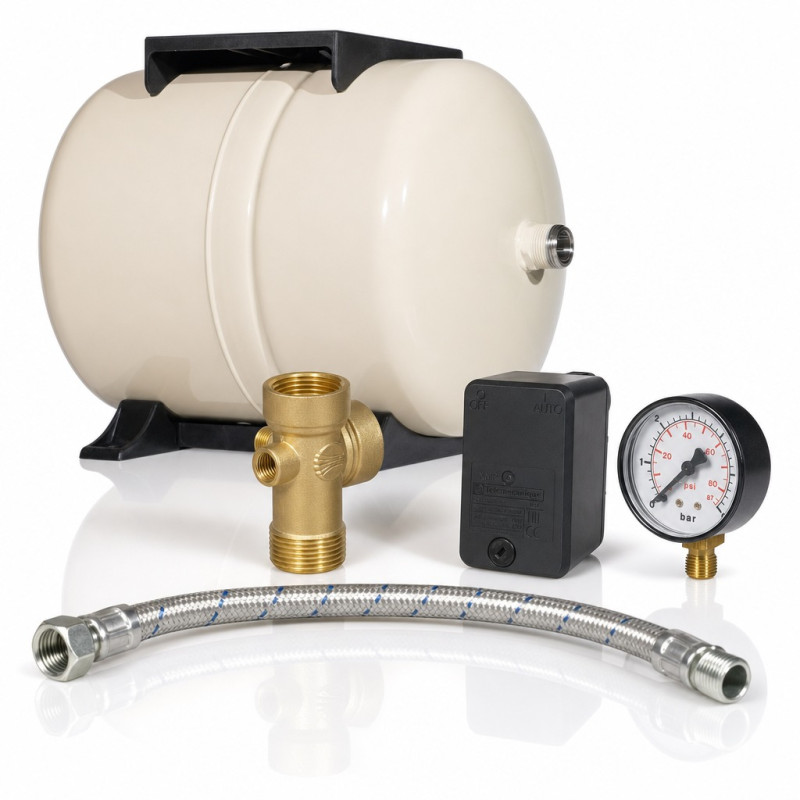

Patalpoje ant horizontalios 24 l talpos montuojamas žalvarinis penkiašakis. Į jo 1/4" jungtis įsukami manometras ir "Telemecanique XMP" mechaninė slėgio relė. Viena 1" jungtis skirta vamzdžiui iš šulinio, kita nukreipia vandenį į namo sistemą. 600 mm antivibracinė žarna 1"M x 1"F palengvina vamzdyno prijungimą. Ją galima montuoti tarp penkiašakio ir linijos į namą arba, jei taip patogiau, tarp penkiašakio ir talpos.
Slėgio relė tiekiama su gamykliniais nustatymais, tačiau ją galima reguliuoti 1-6 bar diapazone. Nustatoma viršutinė riba, iki kurios siurblys pripildo sistemą, ir slėgio skirtumas iki pakartotinio įsijungimo. Šiam rinkiniui įprastas pradinis nustatymas yra apie 1.5 bar įsijungimui ir 3.0 bar išsijungimui, tačiau konkrečios ribos priklauso nuo vandens lygio, pastato aukščio ir norimo slėgio čiaupuose.
Sureguliavus relę, reikia patikrinti oro slėgį tuščioje talpoje. Jis nustatomas 0.2-0.3 bar žemiau relės įsijungimo ribos. Jei siurblys įsijungia esant 1.5 bar slėgiui, talpoje turi būti apie 1.3 bar oro slėgis. Toks skirtumas leidžia talpai atiduoti sukauptą vandenį beveik iki siurblio paleidimo momento.
24 l talpos naudingasis vandens tūris yra apie 8 l. Ši atsarga sumažina paleidimų skaičių, kai trumpam atsukamas čiaupas, nuleidžiamas vanduo tualete ar pripildomas nedidelis indas. Leidžiama siurblį įjungti iki 20 kartų per valandą.
Nukritus vandens lygiui, plūdinis jungiklis išjungia siurblį. Lygiui atsistačius, plūdė vėl leidžia jį paleisti. Variklyje taip pat įrengta šiluminė apsauga.
Kodėl verta rinktis klasikinę automatiką
24 l talpa palaiko slėgį tarp siurblio darbo ciklų. Kol naudojamas maždaug 8 l rezervas, dėl nedidelio vandens paėmimo siurblys nepaleidžiamas kiekvieną kartą atsukus čiaupą.
Relė, 0-6 bar manometras, žalvarinis penkiašakis ir 1" atbulinis vožtuvas yra atskiros sistemos dalys. Sugedusią dalį montuotojas paprastai gali pakeisti maždaug per 15 min., nekeldamas 14 kg siurblio iš šulinio. Pats siurblys lieka atskirtas nuo patalpoje sumontuotos automatikos.
Atbulinis vožtuvas turi metalinę sklendę, kuri paprastai tarnauja ilgiau nei pigiuose rinkiniuose naudojamos plastikinės sklendės.
Ši schema turi ir praktinį trūkumą: 24 l talpai bei IP54 relei reikia sausos, nešąlančios vietos, o visų 1" ir 1/4" jungčių montavimas užtrunka ilgiau nei vientiso valdymo mazgo prijungimas.
Kaip pasirinkti Ibo OLA 60/60 INOX komplektą
Lentelėje pateiktas siurblio slėgis pagal gamintojo kreivę. Vamzdžio ilgio, alkūnių, vožtuvų ir kitų vietinių nuostolių reikšmės neįskaičiuotos.
| Debitas | Siurblio slėgis esant šiam debitui | Kam to pakanka |
|---|
| 20 l/min | apie 55 m | dviejų aukštų namui, kai vienu metu naudojami 2-3 čiaupai |
| 30 l/min | apie 52 m | namo vandentiekiui ir vienam purkštuvui |
| 45 l/min | apie 25 m | laistymui keliais purkštuvais netoli šulinio |
| 60 l/min | apie 0-5 m | perpumpavimui be pakėlimo |
Skaičiuojant sistemą, vertikalų pakėlimą nuo vandens lygio iki talpos reikia pridėti prie relės išsijungimo slėgio. Pavyzdžiui, 3.0 bar atitinka maždaug 30 m vandens stulpą. Jei vanduo keliamas dar 10 m, siurbliui sustojimo momentu reikia įveikti apie 40 m bendrą slėgį. Tokiomis sąlygomis jis tieks apie 40 l/min, neįskaičiavus vamzdyno nuostolių.
Jei vandens lygis yra daugiau kaip 30 m žemiau talpos arba reikia didesnio nei 45 l/min debito esant 2.5 bar slėgiui, reikia kitokios charakteristikos siurblio. Slėgio relė tik įjungia ir išjungia siurblį, todėl jo sukuriamo slėgio nepadidina.
Šis komplektas skirtas šachtiniam arba rentiniam šuliniui. Iki 150 mm skersmens gręžinyje plūdiniam jungikliui gali neužtekti vietos laisvai judėti, todėl tokiai vandenvietei reikia atitinkamo gręžinio rinkinio. Didesnei vandens atsargai galima rinktis sistemą su didesne talpa.

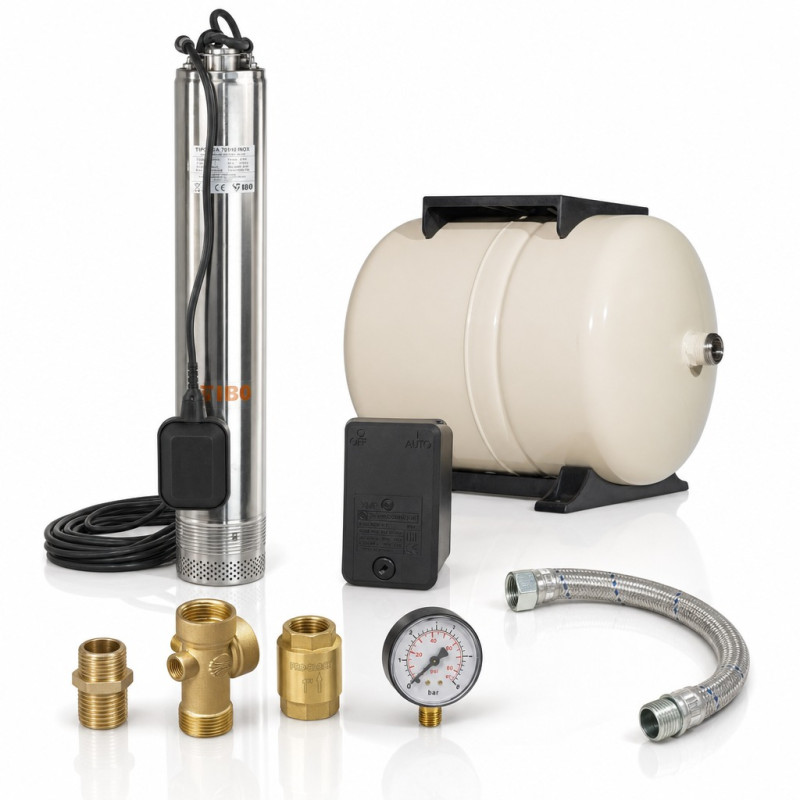

Kas įeina į Ibo OLA 60/60 INOX komplektą su 24 l talpa

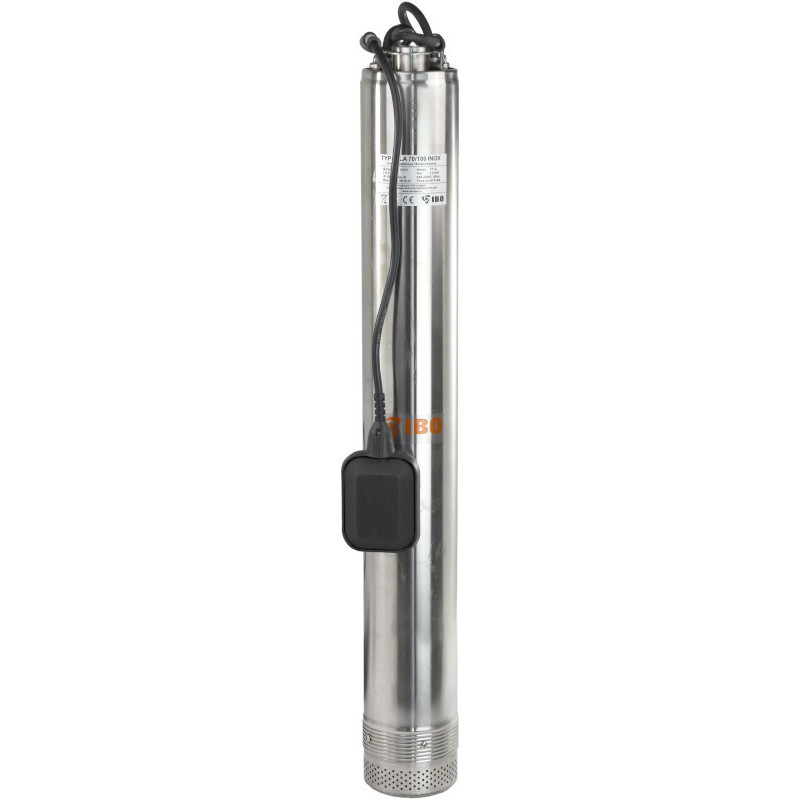

- Ibo OLA 60/60 INOX vandens siurblys su 18 m kabeliu, kištuku, plūdiniu jungikliu ir įmontuotu kondensatoriumi.
- Žalvarinis nipelis 1"M x 1"M.
- Atbulinis vožtuvas 1"F x 1"F su metaline sklende, montuojamas iškart ant siurblio išėjimo.

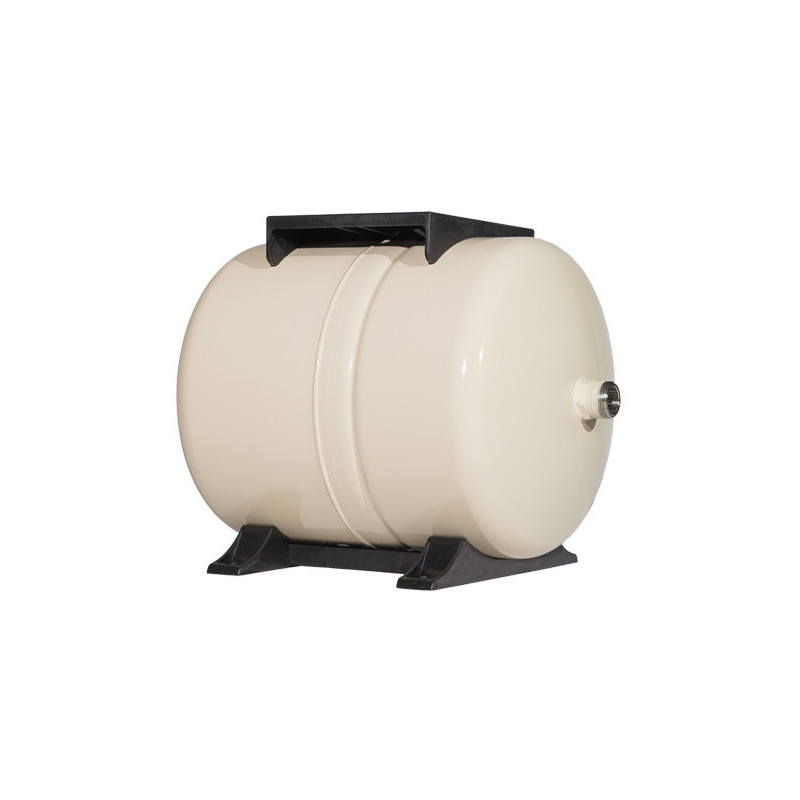

- Horizontali 24 l diafragminė hidroforo talpa su butilo membrana, 1" jungtimi ir iki 10 bar darbiniu slėgiu.

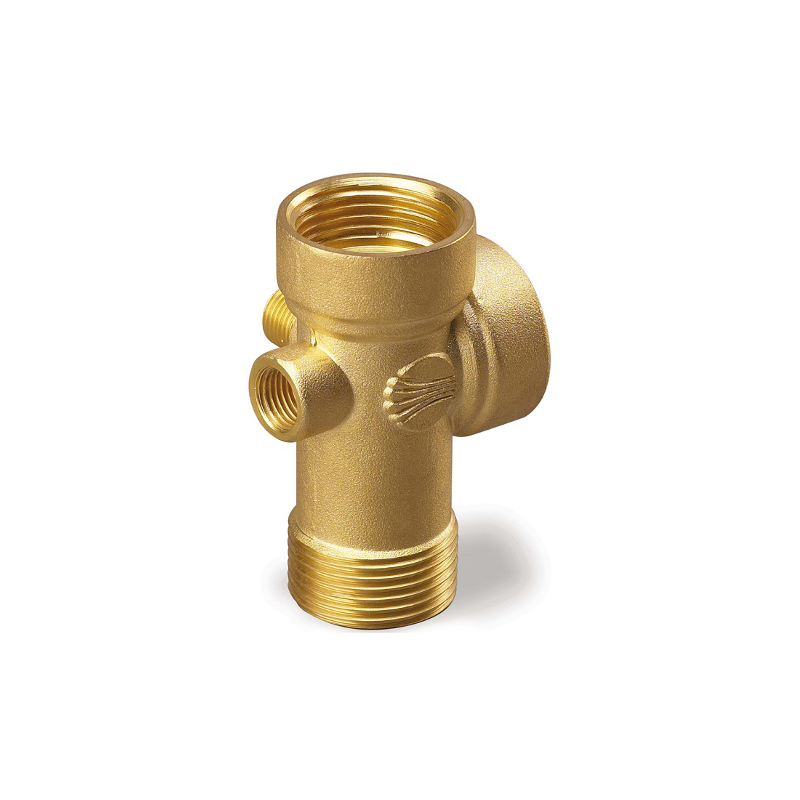

- Žalvarinis penkiašakis 1"M x 1"F x 1"F x 1/4"M x 1/4"F.

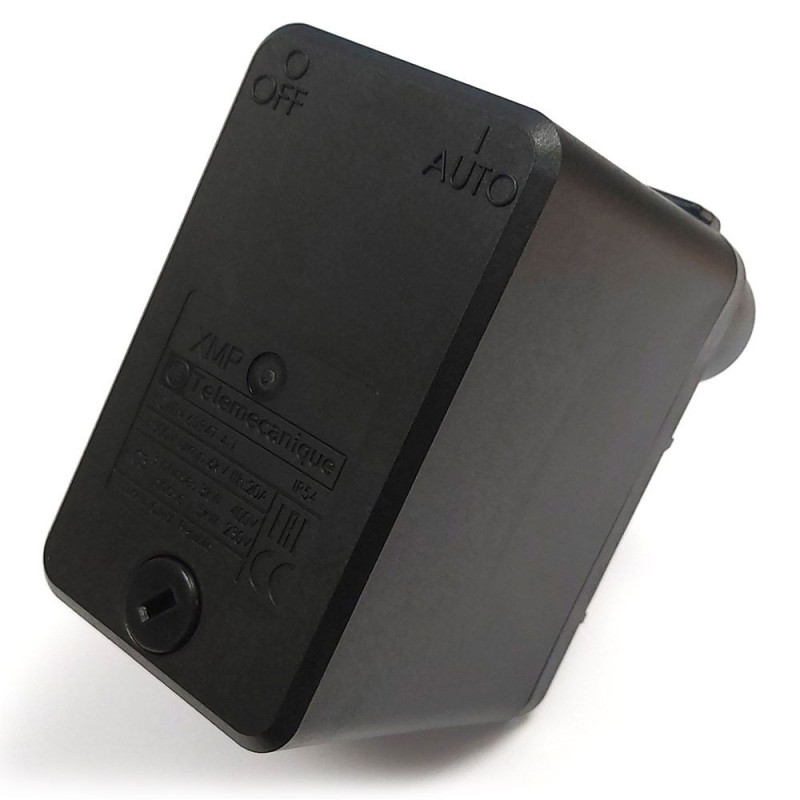

- "Telemecanique XMP" mechaninė slėgio relė, reguliuojama 1-6 bar diapazone, IP54.
- Manometras 0-6 bar su 1/4"M jungtimi.
- 600 mm antivibracinė žarna su nerūdijančiojo plieno pyne ir 1"M x 1"F jungtimis.
Komplektas baigiasi 1" vidiniu sriegiu prie siurblio vožtuvo ir penkiašakio. Perėjimą į PE 25/32, PP ar metalinį vamzdį klientas parenka atskirai. Vamzdžio, lyno ir kabelio pailginimo komplekte nėra.
Į ką atkreipti dėmesį
- Siurblį galima panardinti iki 80 m nuo vandens paviršiaus, tačiau kabelio ilgis yra 18 m. Didesniam atstumui reikia tinkamai parinkto kabelio pratęsimo.
- Mažiausias rekomenduojamas siurblio panardinimas yra apie 30 cm.
- Siurbiamas vanduo turi būti švarus, be smėlio, o jo temperatūra negali viršyti 35 °C.
- Siurblį kabinkite už 2 galvutėje esančių ausų, naudodami jo 14 kg svoriui tinkamą lyną arba virvę.
- Neviršykite 20 įsijungimų per valandą. Ilgai laistydami sureguliuokite srautą taip, kad siurblys veiktų nenutrūkstamai, arba naudokite didesnę talpą.
- Pakeitę relės apatinę ribą, talpos oro slėgį nustatykite 0.2-0.3 bar žemiau jos. Kai įsijungimo slėgis yra 1.5 bar, talpoje tinka maždaug 1.3 bar oro slėgis.
- 230 V siurbliui reikia įžeminto elektros lizdo. Elektros grandinėje rekomenduojama iki 30 mA srovės nuotėkio relė.
- 24 l talpą, penkiašakį, 0-6 bar manometrą ir IP54 relę montuokite sausoje, nešąlančioje patalpoje arba tinkamai įrengtoje šulinio kameroje.
- Prieš paleisdami patikrinkite visas 1" jungtis, talpos oro slėgį ir įsitikinkite, kad plūdė gali laisvai judėti.
Pagrindiniai Ibo OLA 60/60 INOX komplekto su 24 l talpa parametrai
- Variklis: 800 W, 230 V, 4.6 A.
- Maksimalus našumas: 60 l/min.
- Maksimalus slėgis: 72 m.
- Darbinis taškas: apie 45 l/min esant 25 m slėgiui.
- Siurblys: Ø98 mm, aukštis 680 mm, svoris apie 14 kg.
- Kabelis: 18 m su kištuku.
- Talpa: 24 l, apie 8 l naudingojo tūrio, 1" jungtis, iki 10 bar.
- Relė ir jungtys: 1-6 bar reguliavimo diapazonas, 0-6 bar manometras, 600 mm žarna, pagrindinės jungtys 1".
