Ibo 4SKm100 šulinio siurblio komplektas su 24 l hidroforo talpa ir slėgio rele - klasikinė vandens tiekimo sistema namui ar sodybai. Siurblys montuojamas šulinyje, o talpa su mechanine rele ir manometru lieka sausoje patalpoje. Atbulinis vožtuvas su metaline sklende montuojamas iškart virš siurblio. Visos automatikos dalys keičiamos atskirai, todėl sugedus 1 komponentui nereikia kelti siurblio.
Kam tinka Ibo 4SKm100 komplektas su 24 l talpa
- 4" arba didesnio skersmens gręžiniui, nes siurblio skersmuo yra 98 mm.
- Šuliniui ar gręžiniui, kuriame dinaminis vandens lygis išlieka bent 2 m virš siurblio išėjimo.
- Vasaros vandentiekiui ar sodo nameliui su 1-2 čiaupais, taip pat laistymui iki maždaug 25 l/min, kai pakėlimo aukštis nėra per didelis.
- Sistemai, kurioje 24 l talpoje sukaupiamas maždaug 8 l naudingas vandens tūris sumažina siurblio įsijungimų skaičių.
- Pirkėjui, kuris nori suderinto 1" rinkinio, o ne atskirai rinktis talpą, relę, manometrą, penkiašakį ir vožtuvą.
Ibo 4SKm100 yra biudžetinės klasės periferinis siurblys su atviro tipo žalvariniu darbo ratu. Jo kreivė yra stati: maksimalus slėgis siekia 60 m, prie 15 l/min lieka apie 42 m, o prie 25 l/min - apie 30 m. Tokia charakteristika tinka nedidelio debito sistemoms su mechanine slėgio rele.
Kaip veikia Ibo 4SKm100 komplektas su 24 l talpa
Ibo 4SKm100 kabinamas vertikaliai už 2 žalvarinėje galvutėje esančių ausų. Maždaug 10 kg sveriantį siurblį reikia laikyti ant nepūvančio lyno arba virvės. Elektros kabelis ir vandens vamzdis nėra skirti siurblio svoriui laikyti.

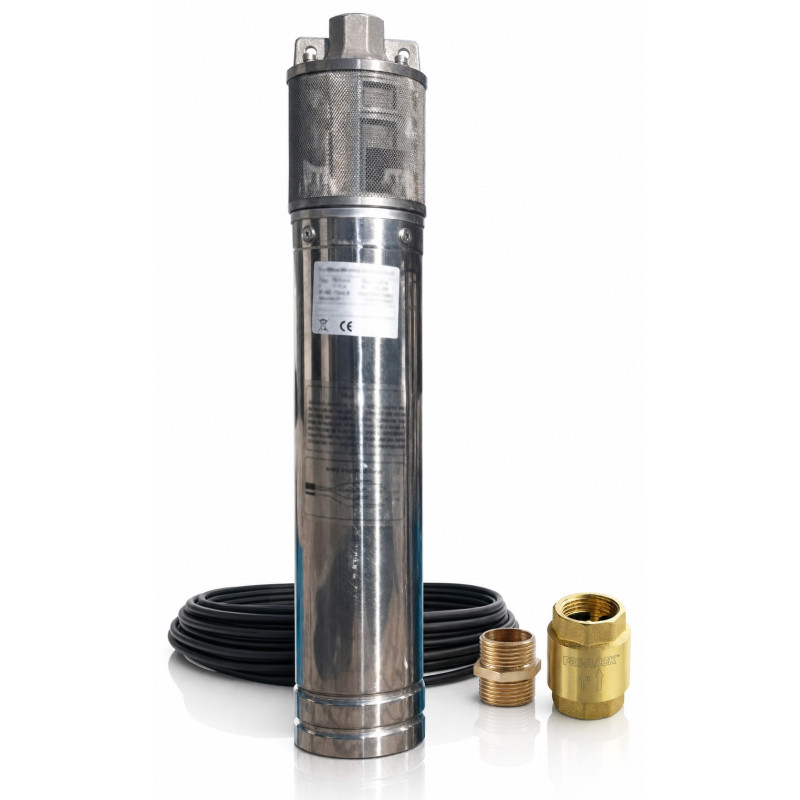

Į siurblio 1" vidinį išėjimą įsukamas žalvarinis nipelis 1"M x 1"M. Vienintelė jo paskirtis - sudaryti jungtį atbuliniam vožtuvui. Ant nipelio prisukamas 1"F x 1"F atbulinis vožtuvas su metaline sklende, o prie vožtuvo jungiama pirkėjo pasirinkta 1" vamzdžio jungtis. Gamintojas reikalauja atbulinį vožtuvą montuoti iškart virš siurblio.
Vamzdis iš šulinio ar gręžinio patalpoje prijungiamas prie žalvarinio penkiašakio. Penkiašakis montuojamas ant 24 l horizontalios diafragminės talpos 1" jungties. Į dvi 1/4" jungtis įsukami Telemecanique XMP slėgio relė ir 0-6 bar manometras. 600 mm antivibracinę žarną galima montuoti tarp penkiašakio ir linijos į namą arba, jei taip patogiau išdėstyti įrangą, tarp penkiašakio ir talpos. Žarna skirta patogesniam mechaniniam sujungimui.
Kai atsukus čiaupą slėgis sumažėja iki nustatytos apatinės ribos, relė įjungia siurblį. Pasiekus pasirinktą viršutinę ribą, relė jį išjungia. Telemecanique XMP reguliuojama 1-6 bar diapazone. Galima atskirai parinkti didžiausią sistemos slėgį ir skirtumą iki pakartotinio įsijungimo. Įprastas pradinis nustatymas yra apie 1.5/3.0 bar, tačiau tai nėra fiksuota komplekto charakteristika.
Sureguliavus relę, reikia patikrinti talpos oro slėgį. Jis nustatomas 0.2-0.3 bar žemiau relės įsijungimo ribos. Jei siurblys įsijungia ties 1.5 bar, talpoje be vandens turėtų būti apie 1.3 bar. Toks skirtumas leidžia talpai atiduoti sukauptą vandenį beveik iki siurblio įsijungimo momento.
24 l talpoje faktiškai sukaupiama apie 8 l naudojamo vandens. Dėl to trumpas rankų plovimas ar nedidelis vandens nuleidimas ne kiekvieną kartą paleidžia 750 W siurblį. Gamintojas leidžia iki 20 įsijungimų per valandą.
Kodėl verta rinktis klasikinę automatiką
24 l talpa palaiko slėgį tarp siurblio darbo ciklų, o maždaug 8 l naudingas tūris sumažina dažnų paleidimų skaičių. Slėgį galima stebėti 0-6 bar manometre, o Telemecanique XMP relę galima reguliuoti 1-6 bar diapazone pagal konkrečią sistemą.
Relė, manometras, penkiašakis ir atbulinis vožtuvas yra atskiros standartinės dalys. Sugedus 1 komponentui, jį galima pakeisti maždaug per 15 min., neiškeliant siurblio iš šulinio. Pats Ibo 4SKm100 lieka be integruotos valdymo elektronikos, todėl automatikos gedimo atveju nereikia ištraukti 10 kg siurblio.
Atbuliniame vožtuve naudojama metalinė sklendė, kuri paprastai tarnauja ilgiau už nebrangiuose rinkiniuose naudojamas plastikines sklendes. Šios schemos trūkumas - 24 l talpai ir relei reikia sausos, nešąlančios vietos, o visų 1" jungčių surinkimas trunka ilgiau nei vientisos automatikos montavimas.
Kaip pasirinkti Ibo 4SKm100
Lentelėje pateiktas siurblio sukuriamas slėgis pagal gamintojo kreivę. Vamzdžio, alkūnių, vožtuvų ir kitų jungčių nuostoliai neįskaičiuoti.
| Debitas | Siurblio slėgis prie šio debito | Kam to pakanka |
|---|
| 10 l/min | apie 48 m | vienam čiaupui ar dušui name, esant giliam vandens lygiui |
| 15 l/min | apie 42 m | sodo nameliui su 1-2 čiaupais |
| 25 l/min | apie 30 m | laistymui vienu purkštuvu |
| 35 l/min | apie 18 m | perpumpavimui be pakėlimo |
Vertinant sistemą reikia sudėti vertikalų atstumą nuo dinaminio vandens lygio iki talpos, norimą slėgį ir vamzdyno nuostolius. Pavyzdžiui, 3.0 bar atitinka maždaug 30 m vandens stulpą. Relės išsijungimo slėgis kartu su pakėlimo aukščiu turi likti žemiau siurblio kreivės ties reikalingu debitu.
Kai dinaminis vandens lygis yra 10 m žemiau talpos, esant maždaug 3.0 bar slėgiui, siurblys į sistemą tieks apie 17 l/min. Kai lygis yra 20 m žemiau talpos, debitas sumažės maždaug iki 8 l/min. Faktinį rezultatą dar mažins vamzdžio ilgis, skersmuo ir jungčių pasipriešinimas.
Jei dinaminis lygis yra giliau nei 25-30 m arba reikia daugiau kaip 25 l/min esant 2.5 bar slėgiui, reikėtų rinktis kitos klasės siurblį. Ibo 4SKm100 vandenį paima viršutinėje korpuso dalyje ir neturi plūdinio jungiklio. Jei virš siurblio negali nuolat išlikti bent 2 m vandens sluoksnis, reikia kito siurblio arba atskiro darbo be vandens kontrolės įtaiso.

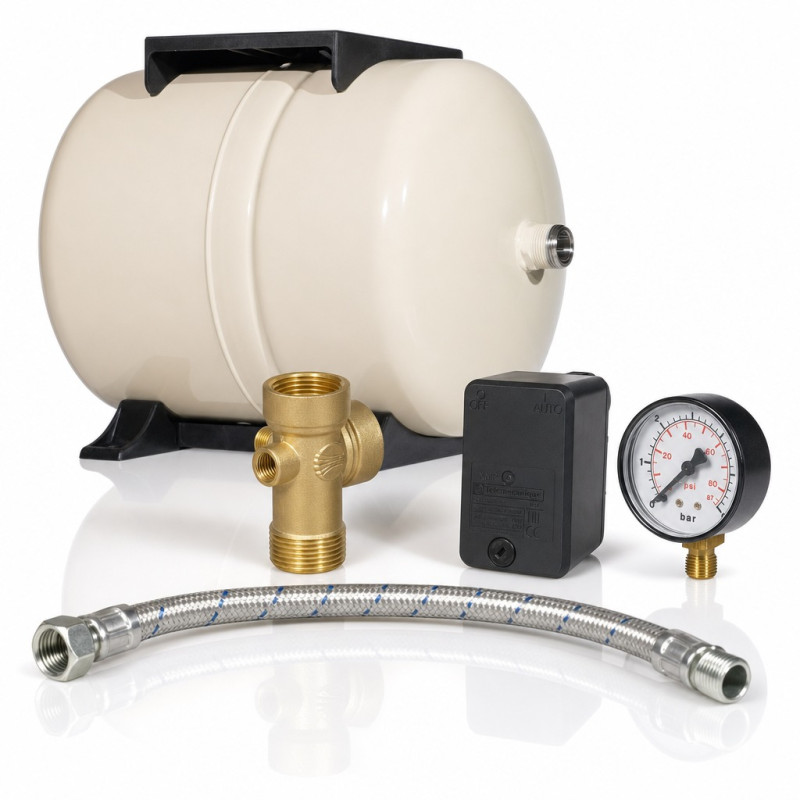

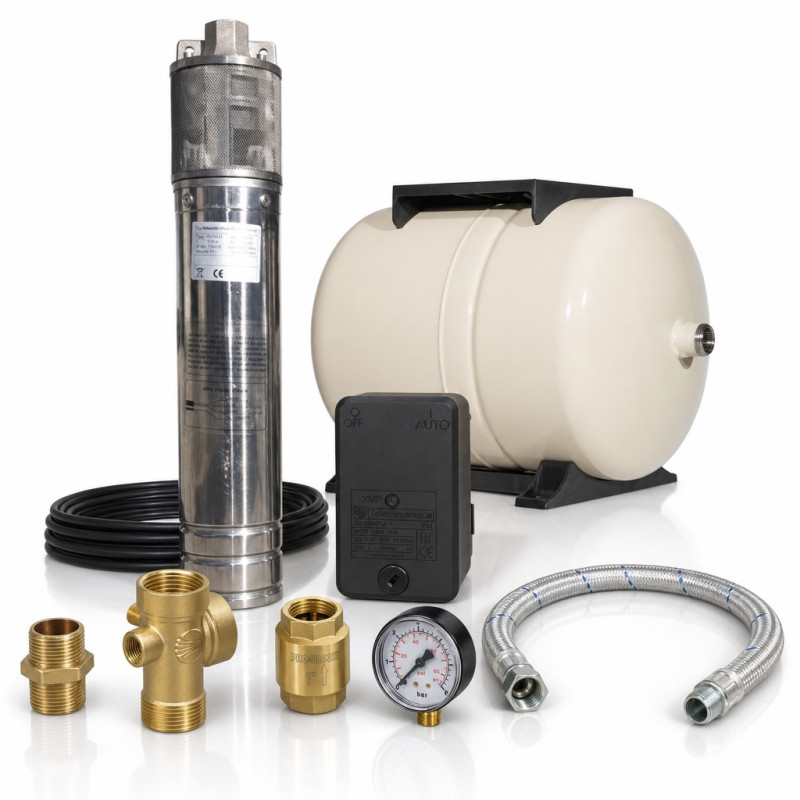

Kas įeina į Ibo 4SKm100 komplektą su 24 l talpa

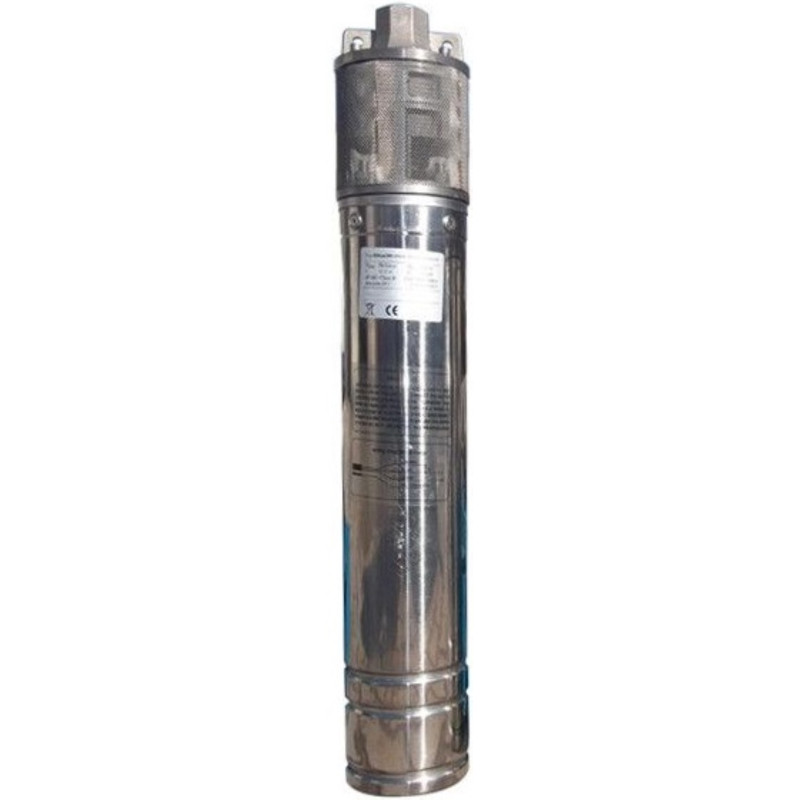

- Ibo 4SKm100 vandens siurblys su 14 m kabeliu ir kištuku bei integruotu kondensatoriumi.
- Žalvarinis nipelis 1"M x 1"M.
- Žalvarinis atbulinis vožtuvas 1"F x 1"F su metaline sklende.

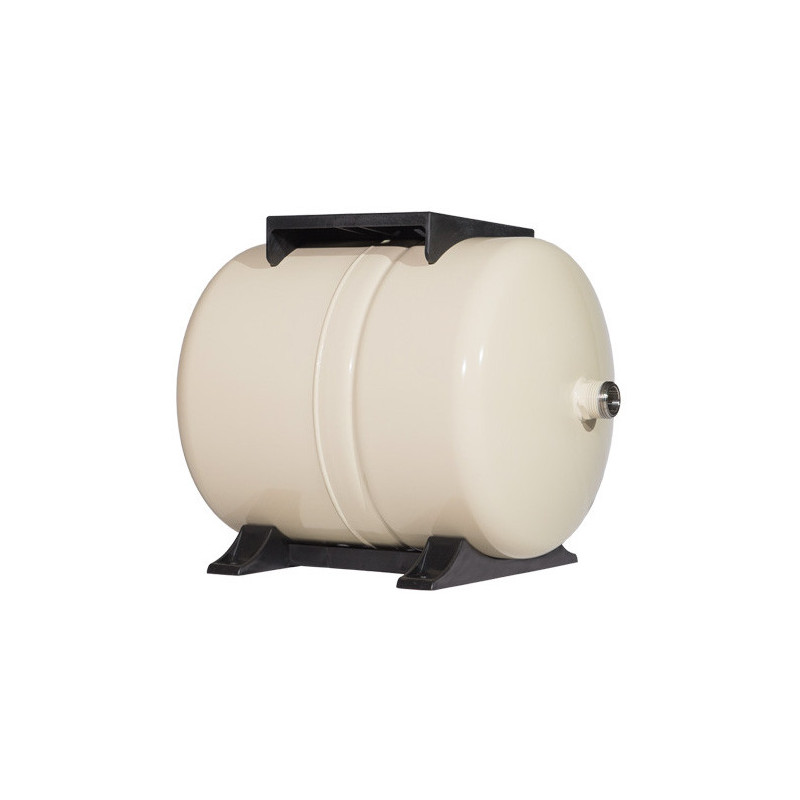

- Horizontali 24 l diafragminė talpa su butilo membrana, 1" jungtimi ir iki 10 bar darbiniu slėgiu.

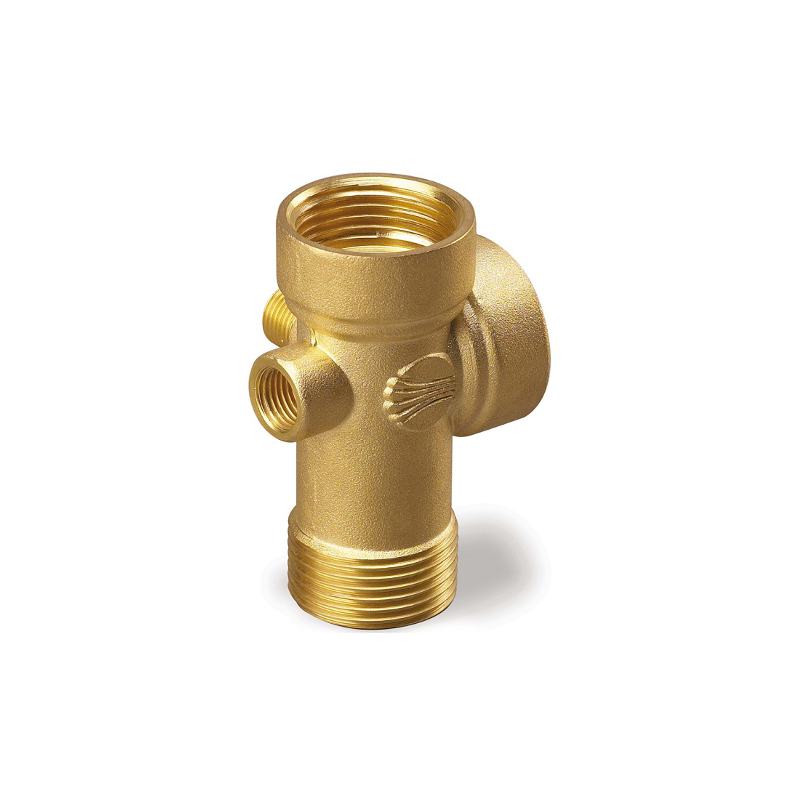

- Žalvarinis penkiašakis 1"M x 1"F x 1"F x 1/4"M x 1/4"F.

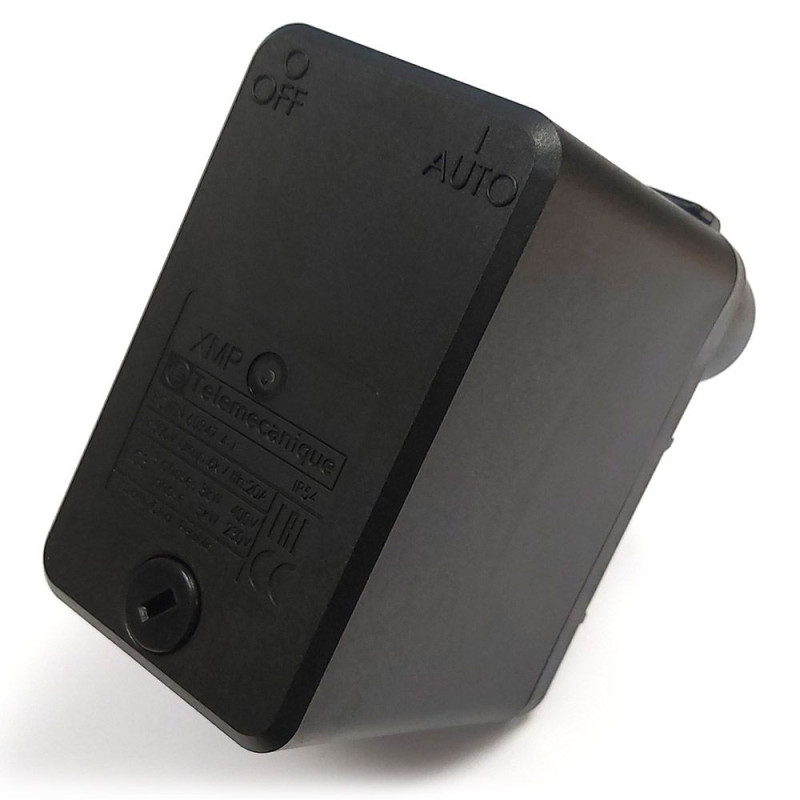

- Telemecanique XMP mechaninė slėgio relė, reguliuojama 1-6 bar diapazone, IP54.
- Manometras 0-6 bar su 1/4"M jungtimi.
- 600 mm antivibracinė žarna 1"M x 1"F su nerūdijančio plieno pyne.
Komplekto jungtys ties siurblio vožtuvu ir penkiašakiu yra su 1" vidiniu sriegiu. Perėjimą prie savo PE 25/32, PP arba metalinio vamzdžio pirkėjas pasirenka atskirai. Vamzdžio, lyno ir kabelio ilgintuvo komplekte nėra.
Į ką atkreipti dėmesį
- Siurblį montuokite tik vertikaliai, bent 30 cm virš gręžinio filtro ir bent 50 cm virš dugno.
- Didžiausias leidžiamas panardinimo gylis yra 80 m, tačiau 14 m gamyklinio kabelio gali nepakakti konkrečiam įrengimui.
- Virš siurblio išėjimo turi išlikti bent 2 m vandens sluoksnis. Siurblys neturi integruoto darbo be vandens kontrolės įtaiso.
- Siurblys netinka vandeniui su smėliu. Abrazyvinės dalelės dilina žalvarinį darbo ratą ir grafito bei SiC sandariklį.
- Didžiausia vandens temperatūra yra 35 °C.
- Per 1 val. leidžiama iki 20 siurblio įsijungimų. Jei ciklai dažnesni, patikrinkite 24 l talpos oro slėgį ir relės nustatymus.
- Talpos oro slėgį matuokite išleidę vandenį. Jis turi būti 0.2-0.3 bar mažesnis už relės įsijungimo ribą.
- 24 l talpą, Telemecanique XMP relę ir 0-6 bar manometrą montuokite sausoje, nešąlančioje patalpoje.
- 230 V elektros jungtis turi atitikti 750 W variklio ir 5.8 A srovės parametrus.
- Siurblio nekabinkite už 14 m elektros kabelio ar vandens žarnos. Naudokite atskirą nepūvantį lyną arba virvę.
Pagrindiniai Ibo 4SKm100 komplekto su 24 l talpa parametrai
- Galia - 750 W.
- Maitinimas ir srovė - 230 V, 5.8 A.
- Maksimalus slėgis - 60 m.
- Maksimalus našumas - 45 l/min.
- Darbiniai taškai - apie 42 m prie 15 l/min ir apie 30 m prie 25 l/min.
- Siurblio matmenys ir svoris - Ø98 mm, aukštis 530 mm, apie 10 kg.
- Kabelis - 14 m su kištuku.
- Talpa - 24 l, apie 8 l naudingo tūrio, iki 10 bar.
- Slėgio relė - Telemecanique XMP, reguliuojama 1-6 bar diapazone, IP54.
- Manometras - 0-6 bar, 1/4"M.
- Hidraulinės jungtys - 1".
- Antivibracinė žarna - 600 mm, 1"M x 1"F.
