Pedrollo UPm 2/4-GE šulinio siurblio komplektas su 60 l hidroforo talpa ir slėgio rele - klasikinė vandens tiekimo sistema namui ar sodybai. Siurblys montuojamas vertikaliai arba horizontaliai vandenyje, o talpa su mechanine rele ir manometru lieka sausoje patalpoje. Atbulinis vožtuvas su metaline sklende montuojamas ant siurblio. Kiekvieną automatikos komponentą galima įsigyti ir pakeisti atskirai.
Kam tinka Pedrollo UPm 2/4-GE komplektas su 60 l talpa
- Namui, kuriame reikia 3-4 bar slėgio, vanduo tiekiamas į antrą aukštą, o tarp šulinio ir vartotojų yra ilgesnis vamzdynas.
- Laistymo sistemai, kuriai reikia iki 60 l/min debito keliems purkštuvams, kai siurblio slėgis esant tokiam srautui siekia 46 m.
- Sekliam šuliniui ar rentiniui, kuriame Ø150 mm siurblį galima pakabinti vertikaliai, paliekant plūdei laisvai judėti ne siauresnėje kaip Ø200 mm erdvėje.
- Talpai, upei ar ežerui, kur vandens sluoksnis negilus, o siurblys guldomas horizontaliai ant atskirai perkamos gamintojo atramos arba pritvirtinamas kliento pasirinktu būdu.
- Sistemai, kurioje 0.75 kW siurblys turi būti paleidžiamas rečiau. 60 l talpoje, nustačius apie 2.5/4.0 bar slėgį, susidaro maždaug 18 l naudingo vandens tūrio.
Pedrollo UPm 2/4-GE nėra skirtas siauram gręžiniui. Jo skersmuo siekia Ø150 mm, o didžiausias leidžiamas panardinimo gylis yra 20 m.
Kaip veikia Pedrollo UPm 2/4-GE komplektas su 60 l talpa
Siurblį galima kabinti vertikaliai už dviejų kėlimo ausų arba montuoti horizontaliai. Kadangi jis sveria 14.9 kg, vertikaliai montuojant naudojamas nepūvantis lynas arba virvė. Siurblio negalima laikyti už 10 m elektros kabelio ar vandens žarnos.
Horizontaliai Pedrollo UPm 2/4-GE guldomas sekliame šulinyje, talpoje, upėje ar ežere. Tam naudojama atskirai perkama gamintojo horizontalaus montavimo atrama arba kliento įrengtas tvirtinimas. Siurblys turi neslinkti, negrimzti į dumblą ir visada likti visiškai panardintas. Šalia paliekama pakankamai vietos plūdiniam jungikliui laisvai pakilti ir nusileisti.

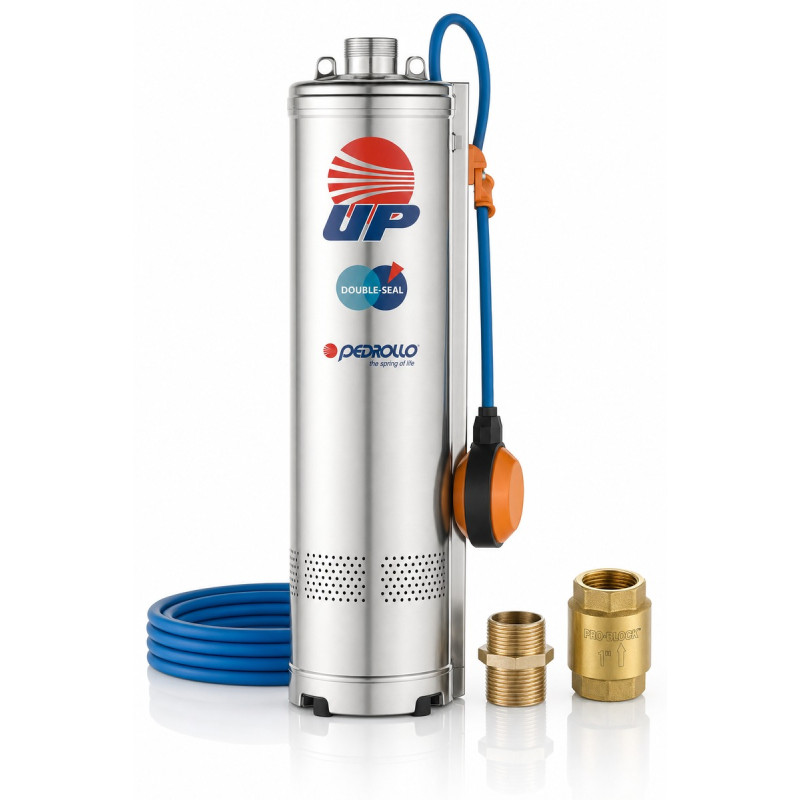

Siurblio išėjimas yra 1 1/4". Į jį įsukamas redukcinis nipelis 1 1/4" x 1", kuris sumažina sriegį iki komplekte naudojamo 1" dydžio. Ant redukcinio nipelio 1 1/4" x 1" prisukamas 1" atbulinis vožtuvas su metaline sklende, o toliau jungiamas kliento vamzdis.

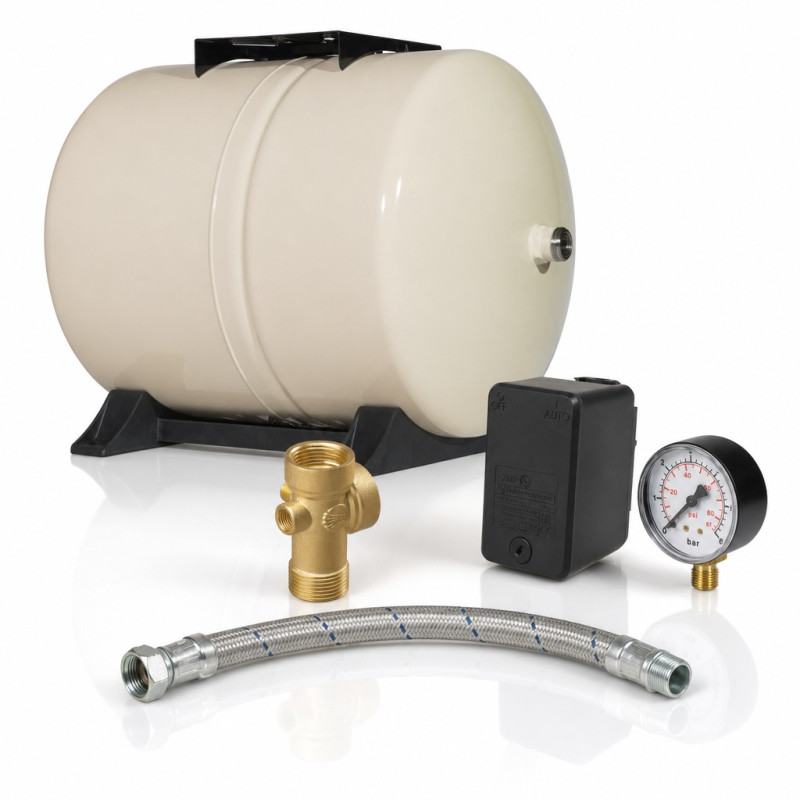

Patalpoje prie horizontalios 60 l talpos 1" jungties prisukamas žalvarinis penkiašakis. Į jo 1/4" jungtis įsukama Telemecanique XMP slėgio relė ir 0-6 bar manometras. Dvi 1" jungtys skirtos linijai iš šulinio ir vandentiekiui į namą. 600 mm antivibracinę žarną galima montuoti tarp penkiašakio ir linijos į namą arba, jei taip patogiau surinkti sistemą, tarp penkiašakio ir talpos. Žarna palengvina dalių išdėstymą ir sujungimą.
Telemecanique XMP relė tiekiama su gamykliniais nustatymais, tačiau ją galima reguliuoti 1-6 bar diapazone. Reguliuojamas didžiausias slėgis, iki kurio siurblys pripildo sistemą ir išsijungia, bei slėgio skirtumas iki pakartotinio įsijungimo. Šiam komplektui paprastai rekomenduojamas maždaug 2.5/4.0 bar nustatymas, tačiau galutinės ribos parenkamos pagal vandens lygį, pakėlimo aukštį ir reikalingą slėgį čiaupuose.
Sureguliavus relę reikia patikrinti talpos oro slėgį. Jis nustatomas 0.2-0.3 bar žemiau relės įsijungimo ribos. Jei siurblys įsijungia ties 2.5 bar, talpoje be vandens nustatomas maždaug 2.3 bar slėgis. Toks skirtumas leidžia talpai atiduoti sukauptą vandenį beveik iki siurblio paleidimo momento.
60 l talpa tarp paleidimų atiduoda apie 18 l vandens, todėl plaunant rankas ar pildant tualeto bakelį siurblys nebūtinai paleidžiamas. Tai svarbu, nes siurblys gali įsijungti ne daugiau kaip 20 kartų per valandą. Plūdinis jungiklis sustabdo siurblį nukritus vandens lygiui ir vėl leidžia jį paleisti vandens lygiui pakilus. Siurblyje taip pat įrengtas automatinis oro išleidimo vožtuvas, šiluminė apsauga ir 25 µF kondensatorius.
Kodėl pasirinkta klasikinė automatika
60 l talpa kaupia vandenį ir palaiko slėgį tarp siurblio įsijungimų. Esant maždaug 18 l naudingajam tūriui, nedidelis vandens paėmimas nesukelia kelių paleidimų per trumpą laiką.
Relė, 0-6 bar manometras, žalvarinis penkiašakis ir 1" vožtuvas yra atskiros dalys. Sugedus vienai iš jų, ją galima pakeisti maždaug per 15 min., nekeliant 14.9 kg siurblio iš šulinio. Pačiame siurblyje nėra integruotos valdymo elektronikos.
1" atbulinis vožtuvas turi metalinę sklendę, kuri paprastai yra patvaresnė už pigiuose rinkiniuose naudojamas plastikines sklendes. Šios schemos trūkumas - 60 l talpai ir relei reikia sausos, nešąlančios vietos, o visų 1" jungčių surinkimas trunka ilgiau nei naudojant gamykloje integruotą valdymą.
Kaip pasirinkti Pedrollo UPm 2/4-GE komplektą
Lentelėje pateiktas slėgis prie siurblio pagal gamintojo kreivę. Vamzdžio, jungčių ir filtrų slėgio nuostoliai neįskaičiuoti.
| Debitas | Siurblio slėgis prie šio debito | Kam to pakanka |
|---|
| 20 l/min | 60.5 m | dviejų aukštų namui, kai vandens lygis žemas, ir 3-4 bar slėgiui čiaupe |
| 40 l/min | 54.5 m | namo vandentiekiui ir laistymui vienu metu |
| 60 l/min | 46 m | laistymui keliais purkštuvais |
| 80 l/min | 32 m | perpumpavimui su nedideliu pakėlimu |
Prie relės išsijungimo slėgio reikia pridėti vertikalų pakėlimą nuo vandens lygio iki talpos. Pavyzdžiui, 4.0 bar atitinka 40 m vandens stulpą. Ši suma turi likti žemiau siurblio kreivės prie pageidaujamo debito. Esant 10 m pakėlimui siurblys gali tiekti apie 65 l/min, o esant 20 m pakėlimui - apie 45 l/min.
Jei negiliame šulinyje prie čiaupo pakanka 2.5 bar, šio siurblio našumas gali būti per didelis. Tokiu atveju racionaliau rinktis mažesnio slėgio ir debito rinkinį. Jei reikia daugiau kaip 80 l/min arba vandens lygis yra giliau kaip 20 m, reikia kitos klasės siurblio.

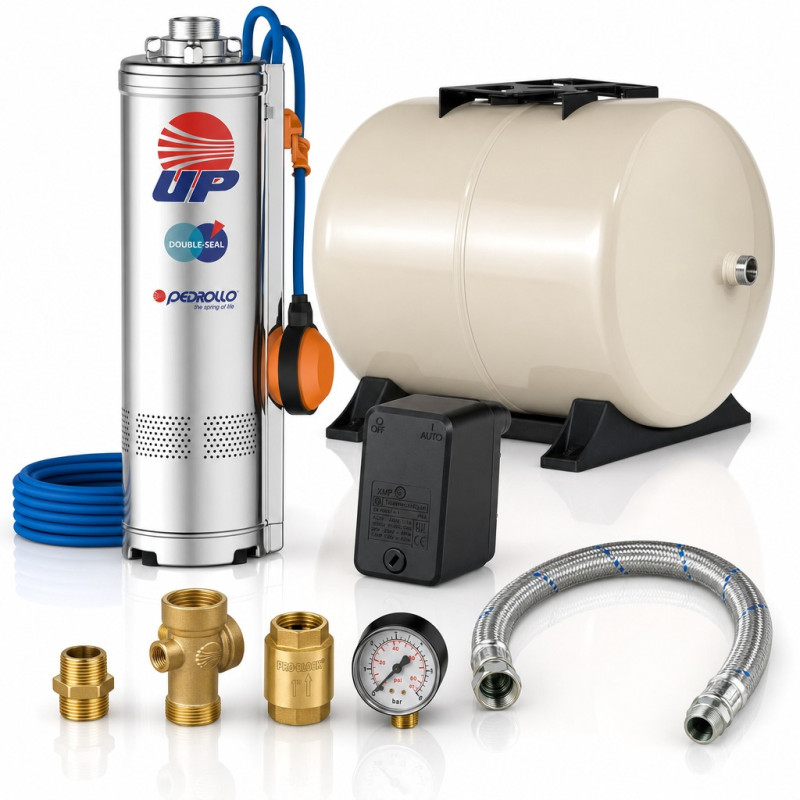

Kas įeina į Pedrollo UPm 2/4-GE komplektą su 60 l talpa

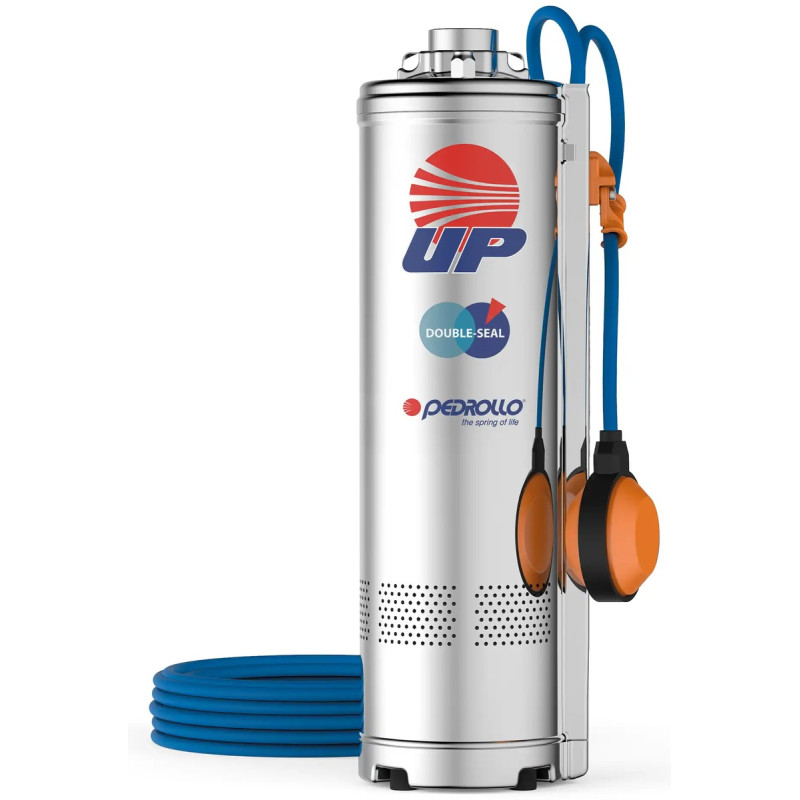

- Pedrollo UPm 2/4-GE vandens siurblys su 10 m kabeliu, plūdiniu jungikliu ir 25 µF kondensatoriumi
- Žalvarinis redukcinis nipelis 1 1/4" x 1"
- Atbulinis vožtuvas 1"F x 1"F su metaline sklende, montuojamas iškart ant siurblio išėjimo

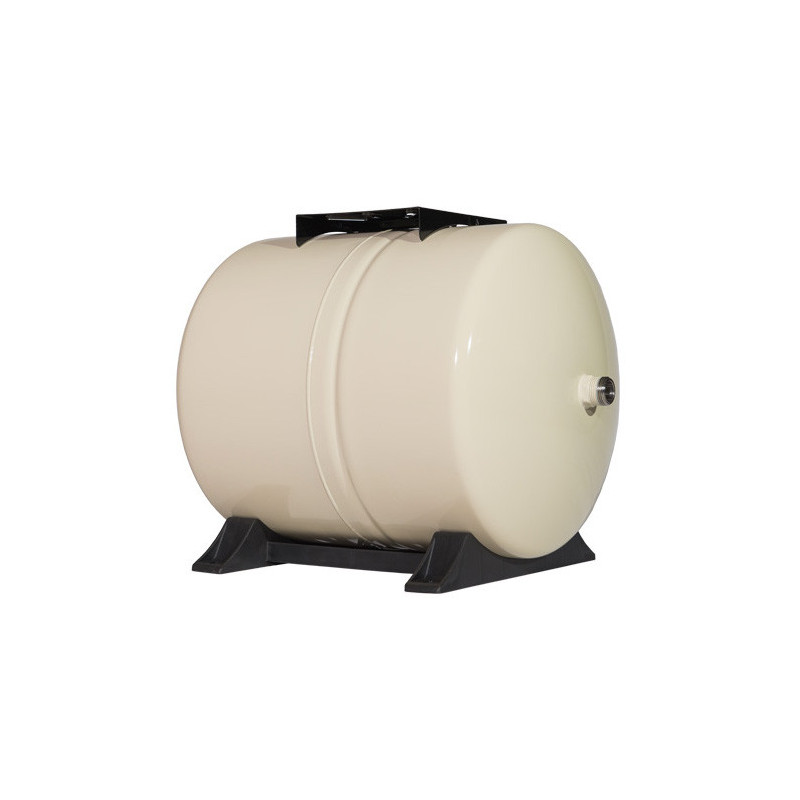

- Horizontali 60 l diafragminė talpa su butilo membrana, 1" jungtimi ir iki 10 bar darbiniu slėgiu

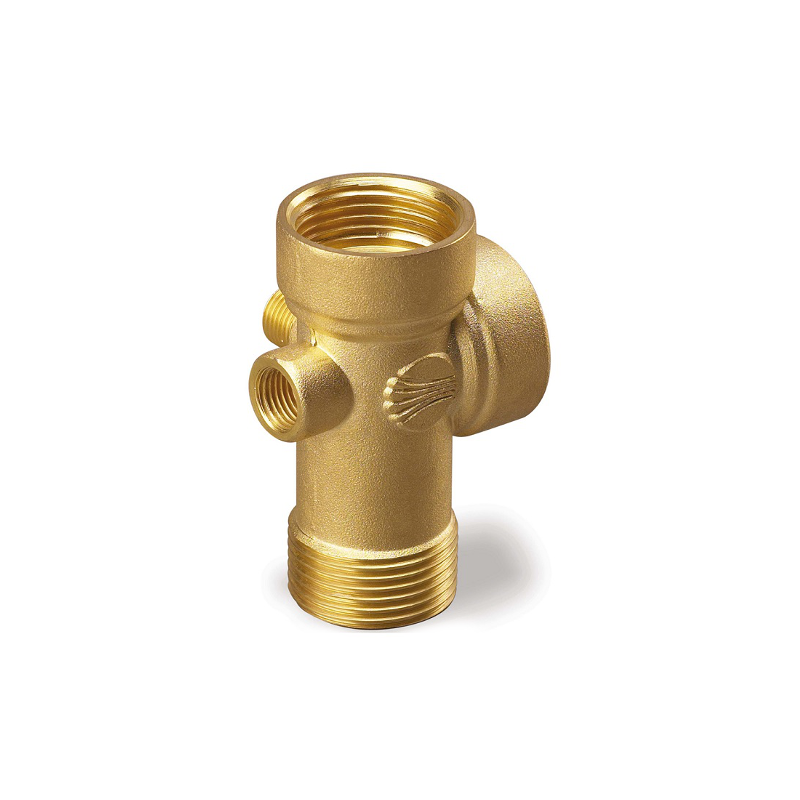

- Žalvarinis penkiašakis 1"M x 1"F x 1"F x 1/4"M x 1/4"F

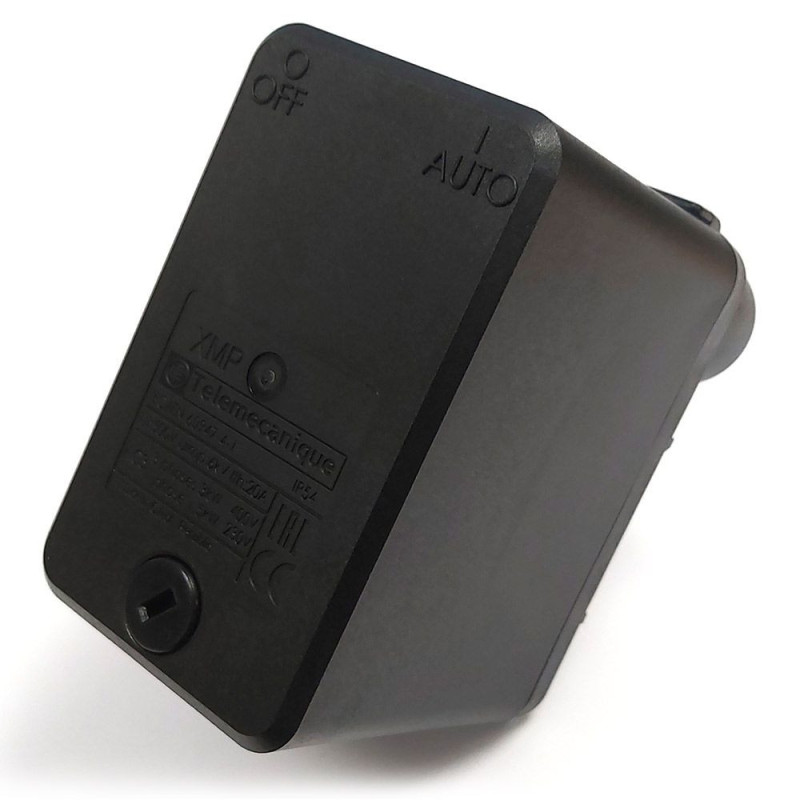

- Telemecanique XMP mechaninė slėgio relė, reguliuojama 1-6 bar diapazone, IP54
- Manometras 0-6 bar su 1/4"M jungtimi
- 600 mm antivibracinė žarna 1"M x 1"F su nerūdijančiojo plieno pyne
Komplektas baigiasi 1" vidiniu sriegiu prie siurblio vožtuvo ir penkiašakio. Perėjimą į savo PE 25/32, PP ar metalinį vamzdį klientas parenka atskirai. Vamzdžio, lyno, kabelio ilgintuvo ir horizontalaus montavimo atramos komplekte nėra.
Į ką atkreipti dėmesį
- Siurblys visada turi būti visiškai panardintas, o didžiausias panardinimo gylis po vandens paviršiumi yra 20 m.
- Pumpuojamo vandens temperatūra negali viršyti 40 °C.
- Leistinas smėlio kiekis vandenyje yra iki 150 g/m³. Upėje ar ežere siurblį reikia pakelti virš dugno, kad jis netrauktų dumblo ir smėlio.
- Siurblį galima įjungti iki 20 kartų per valandą. Dažnas junginėjimasis rodo netinkamus relės nustatymus, netinkamai nustatytą talpos oro slėgį arba per mažą naudingąjį vandens tūrį.
- Negiliame šulinyje nerekomenduojama nustatyti žemų 1.5/3.0 bar ribų. Maždaug 2.5/4.0 bar nustatymas leidžia geriau išnaudoti 60 l talpą ir siurblio kreivę.
- Esant 2.5 bar įsijungimo ribai, tuščios talpos oro slėgis nustatomas maždaug ties 2.3 bar.
- 230 V siurblys jungiamas į įžemintą lizdą. Elektros grandinėje rekomenduojama įrengti ne didesnės kaip 30 mA suveikimo srovės nuotėkio relę.
- 60 l talpa, Telemecanique XMP relė ir 0-6 bar manometras montuojami sausoje, nešąlančioje patalpoje.
- Ø150 mm siurbliui ir plūdei reikia ne siauresnės kaip Ø200 mm erdvės. Horizontaliai sumontuotas siurblys turi būti pritvirtintas ir pakeltas nuo dugno.
Pagrindiniai Pedrollo UPm 2/4-GE komplekto parametrai
- Variklio galia - 0.75 kW
- Maitinimas ir srovė - 230 V, 6.2 A
- Didžiausias slėgis ir našumas - 64.5 m, 80 l/min
- Matmenys ir svoris - Ø150 x 468 mm, 14.9 kg
- Kabelio ilgis ir panardinimas - 10 m, iki 20 m
- Talpa - 60 l, 1" jungtis, iki 10 bar, 10.8 kg
- Slėgio relė - reguliuojama 1-6 bar diapazone, IP54
- Sistemos jungtys - siurblio išėjimas 1 1/4", komplekto linija 1"
