Pedrollo NKm 2/5-GE šulinio siurblio komplektas su 60 l hidroforo talpa ir slėgio rele skirtas klasikinei namo ar sodybos vandens tiekimo sistemai. Siurblys montuojamas šulinyje, talpa su rele ir manometru - sausoje patalpoje, o atbulinis vožtuvas su metaline sklende - ant siurblio. Standartines automatikos dalis galima keisti atskirai, nekeliant 16.6 kg sveriančio siurblio iš šulinio.
Kam tinka Pedrollo NKm 2/5-GE komplektas su 60 l talpa
- Namui, kuriame vandens lygis yra maždaug 15-20 m žemiau hidroforo talpos.
- Dviejų aukštų namui, kuriame reikia apie 4 bar slėgio, o vanduo turi pasiekti aukščiau įrengtus čiaupus.
- Sistemai su ilgesniu vamzdynu, kai reikia iki 40-50 l/min debito esant dideliam bendram pakėlimui.
- Namui ar sodybai, kur 60 l talpa ir apie 16 l naudingojo vandens tūris turi sumažinti siurblio įsijungimų skaičių.
- Vandentiekiui, kuriame siurblio darbą norima valdyti reguliuojama 1-6 bar mechanine rele, o slėgį stebėti 0-6 bar manometru.
Kaip veikia Pedrollo NKm 2/5-GE komplektas su 60 l talpa
Pedrollo NKm 2/5-GE kabinamas šulinyje vertikaliai, naudojant prie išėjimo esančias kėlimo ausis. Į siurblio 1 1/4" išėjimą įsukamas žalvarinis redukcinis nipelis 1 1/4" x 1". Jo paskirtis - pritaikyti siurblio išėjimą 1" vožtuvui. Ant redukcinio nipelio 1 1/4" x 1" prisukamas 1"F x 1"F atbulinis vožtuvas su metaline sklende, o prie vožtuvo jungiama kliento pasirinkta 1" vamzdžio jungtis.
Atbulinis vožtuvas neleidžia vandeniui iš vamzdyno grįžti į šulinį, kai siurblys sustoja. Toliau vanduo vamzdžiu patenka į patalpą, kurioje įrengiama horizontali 60 l diafragminė talpa. Ant talpos 1" jungties montuojamas žalvarinis penkiašakis. Į jo 1/4" jungtis įsukami Telemecanique XMP slėgio relė ir 0-6 bar manometras, o 1" jungtys naudojamos vamzdžiui iš šulinio ir namo vandentiekio linijai prijungti.
600 mm antivibracinė žarna palengvina vamzdyno sujungimą. Ją galima montuoti tarp penkiašakio ir linijos į namą arba, jei taip patogiau pagal patalpos išdėstymą, tarp penkiašakio ir 60 l talpos.
Telemecanique XMP relė pristatoma su gamykliniais nustatymais, tačiau ją galima reguliuoti 1-6 bar diapazone. Reguliuojama viršutinė slėgio riba, iki kurios siurblys pripildo sistemą, ir slėgio skirtumas iki pakartotinio įsijungimo. Šiam komplektui rekomenduojamas orientyras - įsijungimas esant maždaug 3.0 bar, o išsijungimas - esant 4.5 bar slėgiui. Tačiau galutinės ribos parenkamos pagal vandens lygį, vamzdyno nuostolius ir namo įrangą.
Sureguliavus relę reikia patikrinti 60 l talpos oro slėgį. Jis nustatomas 0.2-0.3 bar žemiau relės įsijungimo ribos. Jei siurblys įsijungia esant 3.0 bar slėgiui, talpoje be vandens nustatomas maždaug 2.8 bar slėgis. Taip membrana gali atiduoti sukauptą vandenį iki pat siurblio įsijungimo. Esant tokiam nustatymui, 60 l talpos naudingojo vandens tūris siekia apie 16 l.
Plūdinis jungiklis sustabdo siurblį nukritus vandens lygiui ir leidžia jam vėl įsijungti vandens lygiui atsistačius. Siurblyje taip pat įrengta šiluminė apsauga, automatinis oro išleidimo vožtuvas ir 25 µF kondensatorius.
Kodėl klasikinė automatika, o ne įmontuota
60 l talpa sukaupia apie 16 l naudingojo vandens, todėl trumpai plaunant rankas ar papildant tualeto bakelį 1.1 kW siurblys įsijungia ne kiekvieną kartą. Tai svarbu, nes siurbliui leidžiama įsijungti ne daugiau kaip 20 kartų per valandą.
Slėgio relė, 0-6 bar manometras, žalvarinis penkiašakis ir 1" atbulinis vožtuvas yra atskiros dalys. Sugedus vienai automatikos daliai, ją paprastai galima pakeisti maždaug per 15 min., nekeliant siurblio iš šulinio. Pačiame siurblyje nėra valdymo elektronikos, nes jo įjungimą ir išjungimą valdo patalpoje sumontuota relė.
Atbulinis vožtuvas turi metalinę sklendę, kuri paprastai tarnauja ilgiau nei pigesniuose rinkiniuose naudojamos plastikinės sklendės. Tokios schemos trūkumas - 60 l talpai ir relei reikia sausos, nešąlančios vietos, o visų jungčių montavimas trunka ilgiau.
Kaip pasirinkti Pedrollo NKm 2/5-GE komplektą
Lentelėje pateiktas siurblio slėgis pagal gamintojo kreivę. Vamzdžio ilgio, alkūnių, filtrų ir kitų sistemos dalių slėgio nuostoliai neįskaičiuoti.
| Debitas | Siurblio slėgis prie šio debito | Kam to pakanka |
|---|
| 20 l/min | 75 m | dviejų aukštų namui su giliu vandens lygiu, 4 bar slėgiui čiaupe |
| 40 l/min | 68.5 m | namo vandentiekiui ir laistymui vienu metu, kai šulinys gilus |
| 60 l/min | 57 m | laistymui keliais purkštuvais |
| 80 l/min | 40 m | perpumpavimui ar laistymui su nedideliu pakėlimu |
Relės išsijungimo slėgį reikia pridėti prie vertikalaus pakėlimo nuo vandens lygio iki talpos. Pavyzdžiui, 4.5 bar atitinka maždaug 45 m vandens stulpo. Esant 15 m pakėlimui, bendras poreikis sudaro apie 60 m, todėl siurblys sustojimo momentu užtikrins apie 65 l/min debitą. Esant 20 m pakėlimui, bendras poreikis sieks apie 65 m, o debitas bus apie 60 l/min. Prie šių skaičių dar reikia pridėti realius vamzdyno nuostolius.
Jei vanduo šulinyje yra negiliai, vamzdynas trumpas, o čiaupams pakanka 3 bar slėgio, šio 1.1 kW siurblio našumas gali būti per didelis. Tokiu atveju racionaliau rinktis mažesnio slėgio rinkinį. Jei siurblys turi būti panardintas giliau nei 20 m arba reikia daugiau kaip 80 l/min debito, reikalingas kitos klasės siurblys.

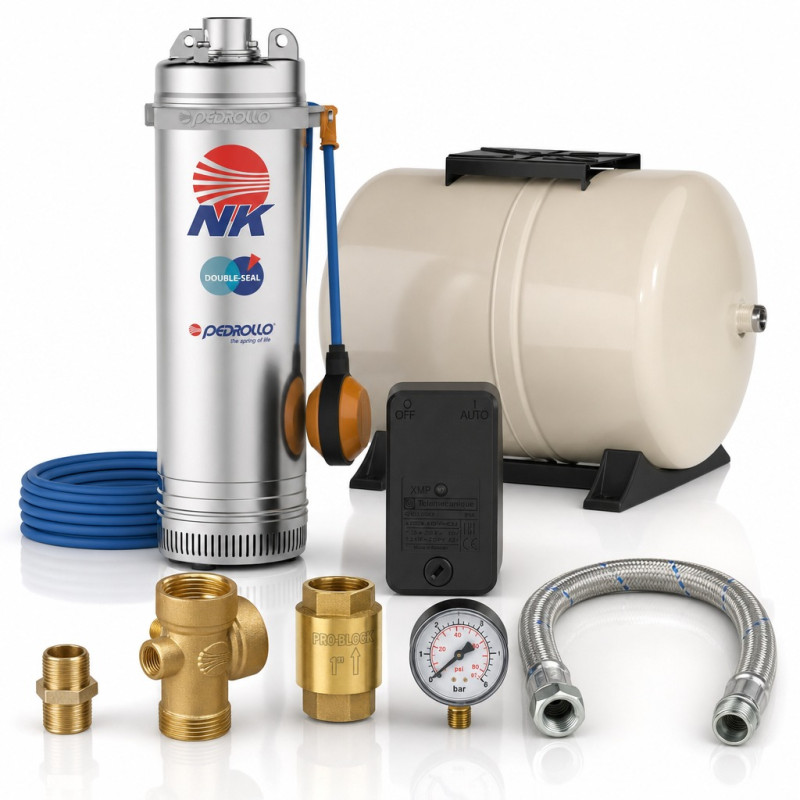

Kas įeina į Pedrollo NKm 2/5-GE komplektą su 60 l talpa

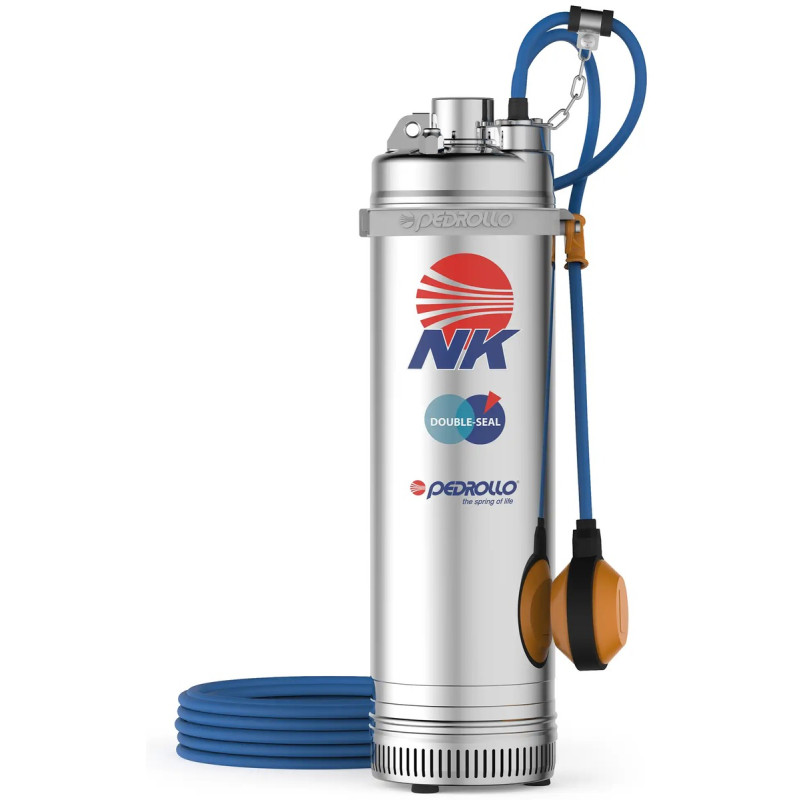

- Pedrollo NKm 2/5-GE vandens siurblys su 10 m kabeliu, plūdiniu jungikliu ir įmontuotu 25 µF kondensatoriumi.

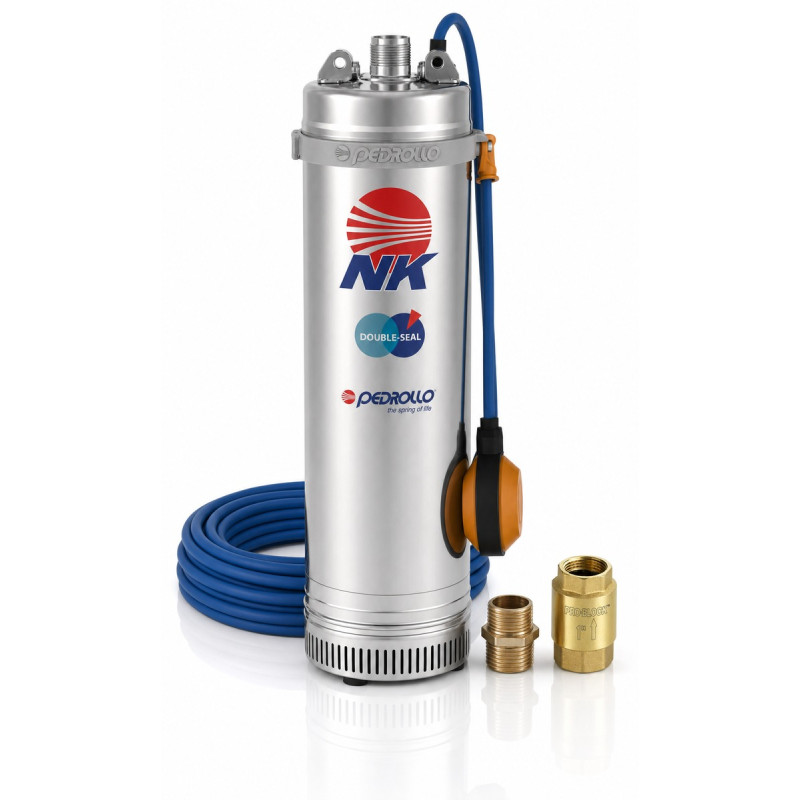

- Žalvarinis redukcinis nipelis 1 1/4"M x 1"M.
- Atbulinis vožtuvas 1"F x 1"F su metaline sklende, montuojamas ant redukcinio nipelio 1 1/4" x 1".

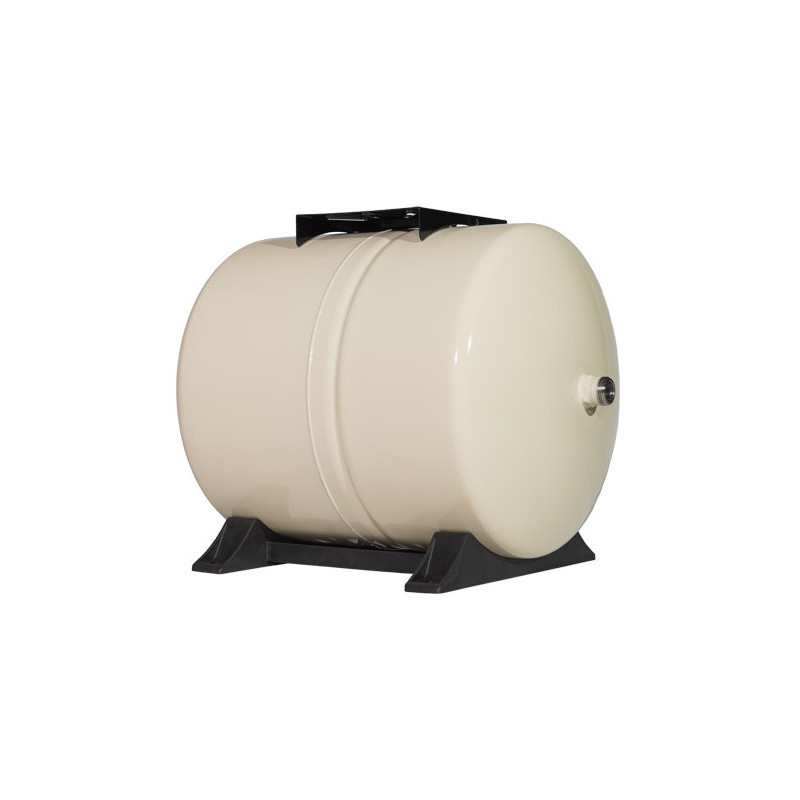

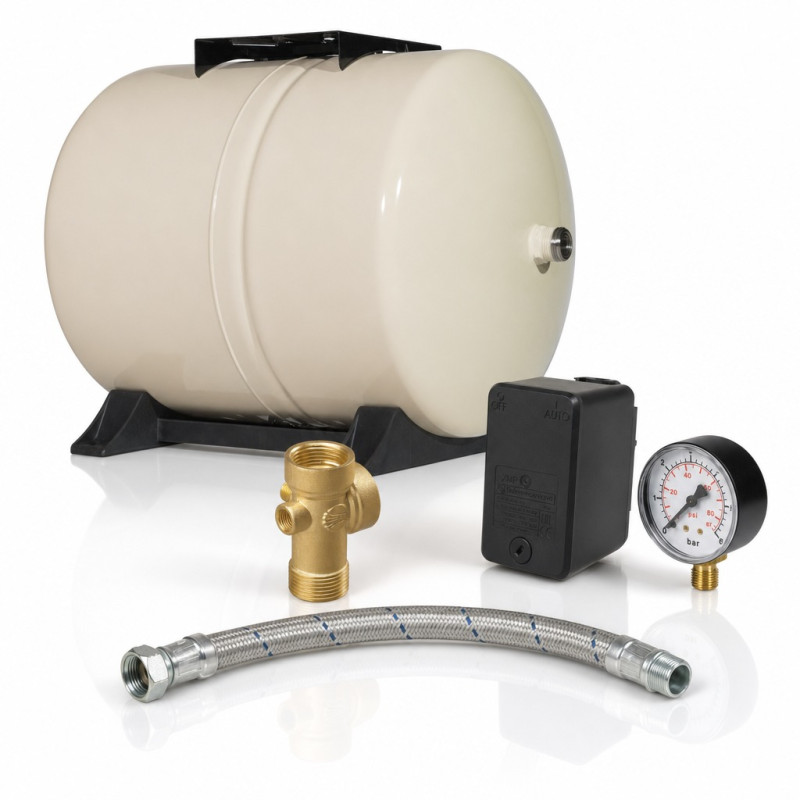

- Horizontali 60 l diafragminė talpa su butilo membrana, 1" jungtimi ir iki 10 bar darbiniu slėgiu.

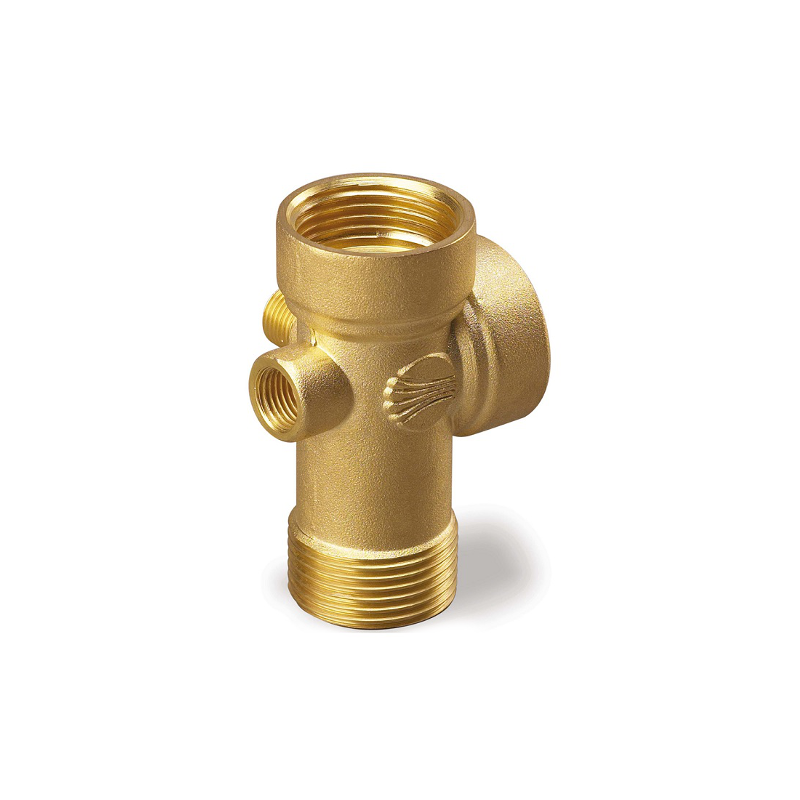

- Žalvarinis penkiašakis 1"M x 1"F x 1"F x 1/4"M x 1/4"F.

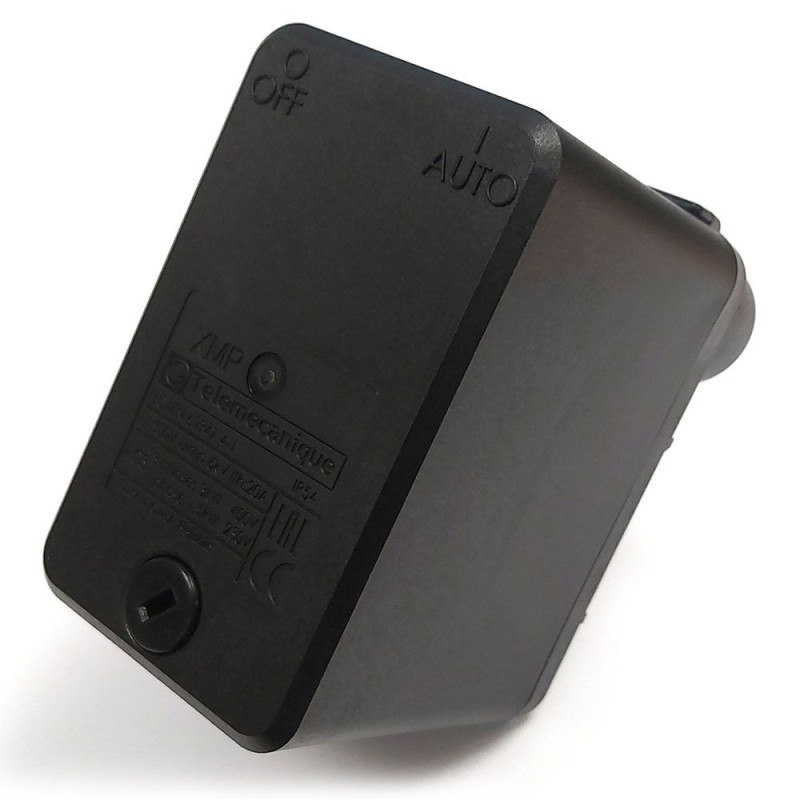

- Telemecanique XMP mechaninė slėgio relė, reguliuojama 1-6 bar diapazone, IP54.
- Manometras 0-6 bar su 1/4"M jungtimi.
- 600 mm antivibracinė žarna su nerūdijančiojo plieno pyne ir 1"M x 1"F jungtimis.
Komplektas baigiasi 1" vidiniu sriegiu prie siurblio vožtuvo ir prie penkiašakio. Perėjimą į savo PE 25/32, PP ar metalinį vamzdį klientas pasirenka atskirai. Vamzdžio, nepūvančio lyno ar virvės, vamzdžio jungčių ir kabelio ilgintuvo komplekte nėra.
Į ką atkreipti dėmesį
- Siurblys montuojamas tik vertikaliai ir kabinamas už kėlimo ausų, naudojant 16.6 kg svoriui tinkamą nepūvantį lyną arba virvę. Negalima jo kabinti už 10 m kabelio ar vandens žarnos.
- Vandens sluoksnis virš siurblio gali siekti iki 20 m. Šulinio vidinis skersmuo turi būti ne mažesnis kaip 200 mm, be to, reikia palikti pakankamai vietos plūdei laisvai judėti.
- Pumpuojamo vandens temperatūra gali siekti iki 40 °C, o smėlio kiekis - iki 150 g/m³.
- Siurblys gali įsijungti iki 20 kartų per valandą, todėl 60 l talpos oro slėgis ir relės ribos turi būti suderinti.
- Rekomenduojamas 3.0/4.5 bar nustatymas nėra fiksuotas. Namo vamzdynas, filtrai, maišytuvai ir kiti prietaisai turi būti pritaikyti bent 4.5 bar slėgiui.
- 230 V maitinimui reikia įžeminto lizdo. Rekomenduojama naudoti 30 mA jautrumo nuotėkio relę. Kištuko tipas gali skirtis priklausomai nuo gaminio partijos.
- 60 l talpa, Telemecanique XMP relė ir 0-6 bar manometras montuojami sausoje, nešąlančioje patalpoje.
- Jei 10 m kabelio nepakanka, jį reikia ilginti naudojant tam skirtą sandarią, vandeniui atsparią jungtį.
Pagrindiniai Pedrollo NKm 2/5-GE komplekto su 60 l talpa parametrai
- Variklio galia P2 - 1.1 kW.
- Maitinimas - 230 V, srovė - 7.6 A.
- Maksimalus slėgis - 80 m, maksimalus našumas - 80 l/min.
- Siurblio matmenys - Ø135 mm x 570 mm, svoris - 16.6 kg.
- Kabelio ilgis - 10 m, maksimalus panardinimas - 20 m.
- Talpa - 60 l, 1" jungtis, iki 10 bar, svoris - 10.8 kg.
- Slėgio relės reguliavimo diapazonas - 1-6 bar, rekomenduojamas orientyras - apie 3.0/4.5 bar.
- Sistemos jungtys - 1", manometras - 0-6 bar, žarna - 600 mm.
