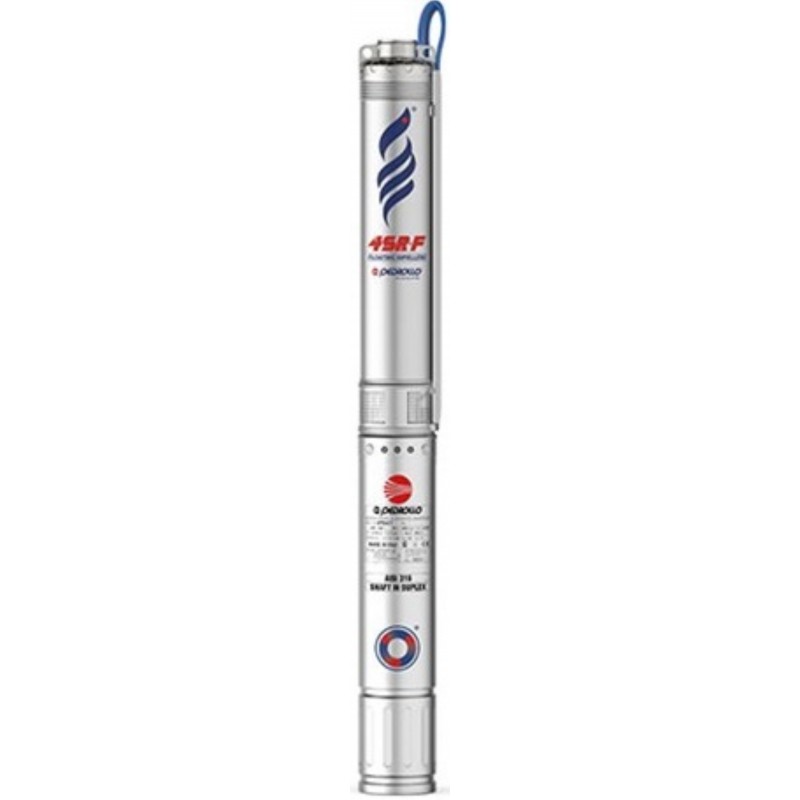

Vandens siurblys gręžiniui Pedrollo 4SR2/9-R 0.55kW max. 67m 65L/min.

Pedrollo 4SR2/9 su Franklin varikliu - 0.55 kW galios 4 col. giluminis siurblys, veikiantis 10-65 l/min našumo ir 67-19.5 m kėlimo aukščio intervale, maitinamas vienfaze 230 V įtampa. Valdymo pulto ir kondensatorių nereikia, nes paleidimo elementai įmontuoti variklyje. Šis modelis tinka tipiniam namui su 2-3 vienu metu naudojamais čiaupais, kai dinaminis vandens lygis nėra labai žemas, o namas stovi netoli gręžinio.

Kaip veikia Pedrollo 4SR2/9 su Franklin varikliu

Tai daugiapakopis išcentrinis siurblys. Pavadinime esantis skaičius "2" nurodo našumo klasę, o "9" - pakopų skaičių. Kiekviena pakopa didina slėgį, todėl siurblys gali tiekti vandenį iš gręžinio į namo vandentiekio sistemą.

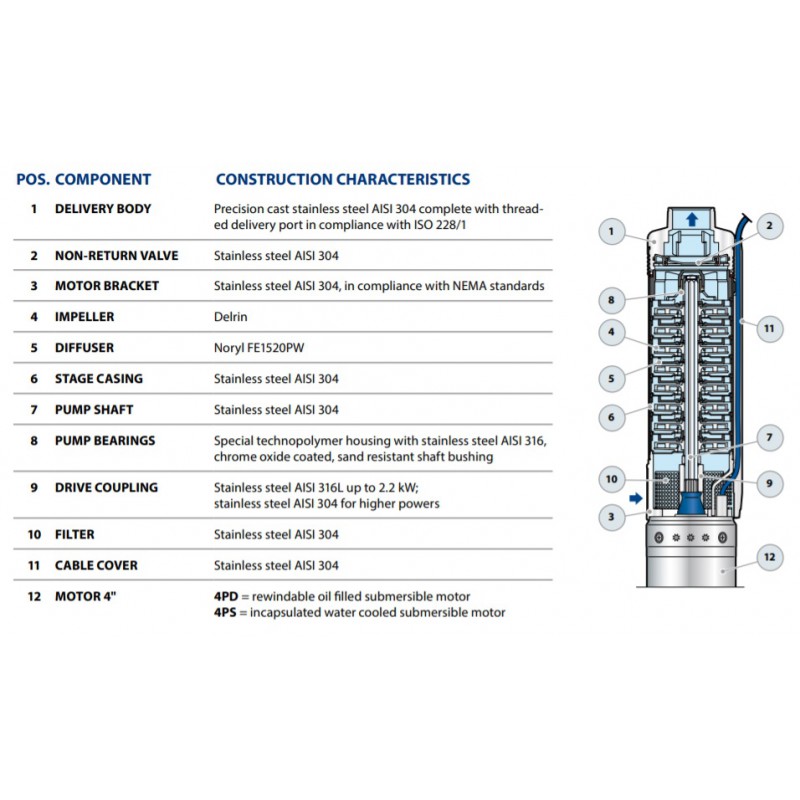

Pedrollo 4SR-S hidraulinėje dalyje naudojamos plaukiojančios Delrin sparnuotės ir Noryl difuzoriai. Tokia konstrukcija leidžia siurbti vandenį, kuriame yra iki 200 g/m³ smėlio. AISI 316L guoliai su chromo oksido danga taip pat pritaikyti darbui smėlėtame vandenyje. Paleidimo metu Franklin variklis sukuria trumpą atbulinį sukimo momentą, kuris gali padėti atlaisvinti smėliu užstrigusią hidraulinę dalį.

Patentuotas induktorius gerina įsiurbimą, kai vandenyje pasitaiko oro ar dujų. Išvade įmontuotas AISI 304 atbulinis vožtuvas neleidžia vamzdyje esančiam vandeniui grįžti per siurblį. Išvado sriegis - 1 1/4" pagal ISO 228/1.

Vienfazis Franklin 4 col. 2-wire variklis jungiamas trimis kabelio gyslomis: faze, neutrale ir įžeminimu. Paleidimo elementai sumontuoti pačiame variklyje, todėl elektros dalyje lieka mažiau atskirų mazgų ir jungčių. Variklyje taip pat įrengta apsauga nuo perkrovos su automatiniu atsistatymu bei apsauga nuo viršįtampių ir žaibo iškrovų.

Franklin Super Stainless variklio statoriaus apvalkalas pagamintas iš AISI 316, galinis žiedas - iš AISI 304. Sandariai užlietą apviją ir skysčiu tepamus guolius nuo aplinkos poveikio saugo IP68 klasės korpusas. Variklis užpildytas netoksišku, vandenyje tirpiu FES93 skysčiu, o jo guoliams nereikia periodinės priežiūros. Izoliacijos klasė - B. Franklin varikliai turi leidimus naudoti juos geriamojo vandens sistemose.

Darbo taškai ir pasirinkimas

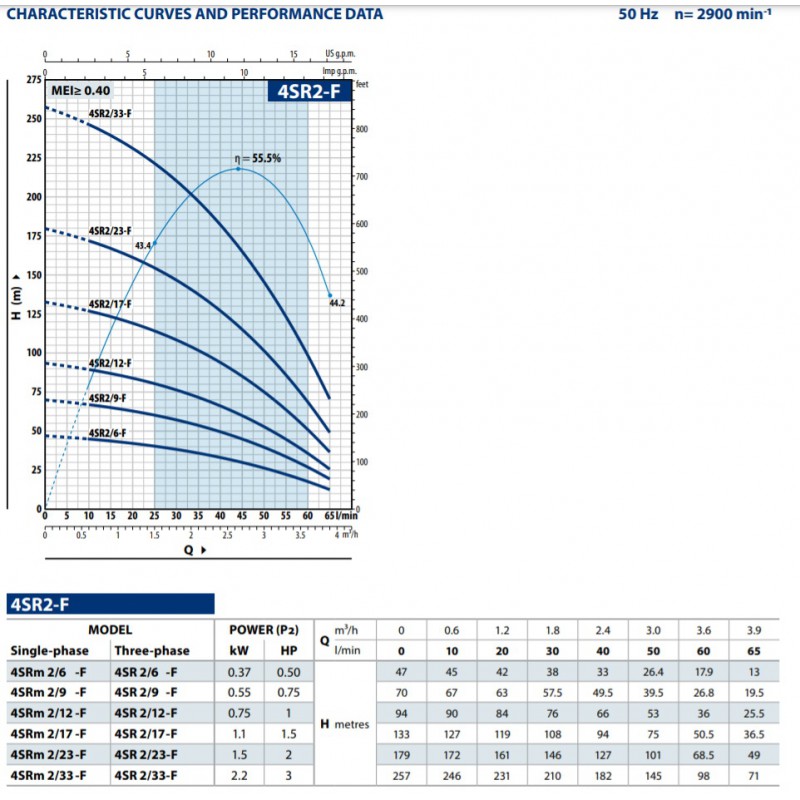

Pedrollo 4SR2/9 darbo intervalas siekia 10-65 l/min, arba 0.6-3.9 m³/val. Didėjant vandens srautui, siurblio sukuriamas kėlimo aukštis mažėja:

Uždarius išvadą, siurblys pasiekia 70 m kėlimo aukštį, tačiau tai nėra darbinis taškas. Siurblį reikia rinktis pagal realų vandens poreikį ir sistemos pasipriešinimą.

Reikiamą kėlimo aukštį sudaro:

• dinaminis vandens lygis, tai yra vandens lygis gręžinyje siurbliui dirbant;
• vertikalus pakilimas iki aukščiausio vartojimo taško;
• slėgio nuostoliai vamzdžiuose, alkūnėse, filtruose ir armatūroje;
• norimas slėgis čiaupuose.

Gręžinio gylis pats savaime neparodo, kokio siurblio reikia. Svarbiausias pradinis rodiklis yra dinaminis vandens lygis. Be to, gręžinio debitas turi būti ne mažesnis už pasirinktą siurblio srautą, kitaip vandens lygis darbo metu gali nukristi iki siurblio.

Šio modelio našumo pakanka tipiniam namui, kuriame vienu metu naudojami 2-3 čiaupai, jei vanduo gręžinyje nėra labai giliai, o vamzdynas iki namo nėra ilgas. Kai dinaminis vandens lygis yra giliau, namas stovi aukščiau arba vamzdyne susidaro dideli slėgio nuostoliai, verta rinktis daugiau pakopų turintį variantą.

Montavimas ir eksploatavimo ribos

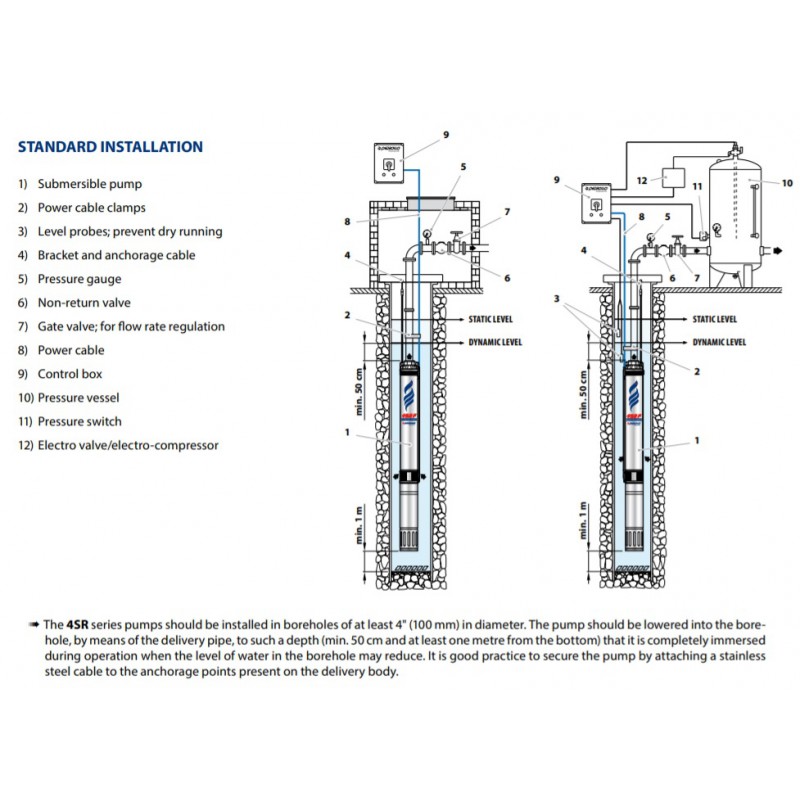

Siurblio skersmuo yra 98 mm, todėl jam reikia bent 4 col., arba 100 mm, skersmens gręžinio. Hidraulinės dalies ilgis - 343 mm. Montuojant siurblio viršus turi likti bent 0.5 m žemiau dinaminio vandens lygio, o apačia - bent 1 m virš gręžinio dugno. Taip sumažėja rizika įtraukti dugne susikaupusį smėlį ir užtikrinamas variklio aušinimas.

Siurblys nuleidžiamas ant slėginio vamzdžio. Papildomai jį rekomenduojama pritvirtinti nerūdijančio plieno lynu. Konstrukcija leidžia montuoti siurblį vertikaliai arba horizontaliai. Talpoje, upėje ar ežere reikia aušinimo gaubto, kuris nukreiptų vandens srautą pro variklį.

Franklin variklis skirtas vandeniui iki +30 °C, kai vandens tekėjimo pro variklį greitis siekia bent 0.08 m/s. Siurblys gali veikti nuolatiniu S1 režimu. Leidžiama iki 20 paleidimų per valandą tolygiais intervalais, tarp paleidimų paliekant bent 3 minutes. Dėl to hidroforo talpa ir slėgio relės nustatymai turi riboti pernelyg dažną siurblio įjungimą.

Automatiniam vandens tiekimui reikia slėgio relės ir hidroforo arba kito slėgio valdymo būdo. Šie elementai valdo vandens tiekimą, tačiau varikliui paleisti valdymo pulto nereikia. Vienfazio Franklin variklio nerekomenduojama jungti per dažnio keitiklį.

Variklyje nėra apsaugos nuo sausosios eigos. Jei gręžinio vandens lygis gali nukristi iki siurblio, sistemą reikia papildyti lygio zondais su rele arba kita sausosios eigos apsauga. 230 V liniją per tinkamą apsaugos įtaisą turi prijungti elektrikas. Leistina maitinimo įtampos tolerancija -10 % / +6 %.

Pedrollo 4SR2/9 hidraulinė dalis pagaminta Italijoje. Siurbliui suteikiama 24 mėn. garantija.
