Hidroforas Pedrollo FUTURE JETm 1AX-24CL 0.55kW 44m 100L/min.

Pedrollo FUTURE JETm1AX hidroforas su 0.55 kW siurbliu ir 20 l membraniniu baku - paruoštas automatinio vandens tiekimo iš šulinio, seklaus gręžinio ar talpos komplektas. Siurblys pasiekia 44 m kėlimo aukštį esant 5 l/min srautui ir tiekia iki 100 l/min esant 9 m kėlimo aukščiui, o manometrinis įsiurbimo aukštis siekia 9 m. Kompaktiškas 20 l bakas tinka 1-3 žmonėms ir saikingam vandens vartojimui.

Kaip veikia Pedrollo FUTURE JET hidroforas

Tai vienos sparnuotės savisiurbis JET siurblys, sumontuotas ant horizontalaus slėginio bako. Siurblys pripildo sistemą ir suspaudžia bake esantį orą. Atsukus čiaupą, nedidelis vandens kiekis pirmiausia tiekiamas iš bako, todėl siurbliui nereikia įsijungti po kiekvieno trumpo vandens paėmimo. Slėgiui nukritus iki relės įjungimo ribos, siurblys pradeda veikti ir vėl pripildo baką.

20 l yra nominali bako talpa, o ne visas vienu kartu panaudojamas vandens kiekis. Kai relės ribos yra 1.5-3.0 bar, tarp įjungimo ir išjungimo bake sukaupiama apie 6.9 l naudingo vandens. Faktinis kiekis priklauso nuo relės nustatymų ir bako oro slėgio. Toks bakas neužima daug vietos ir stabilizuoja slėgį, tačiau, palyginti su didesnės talpos baku, siurblys įsijungia dažniau. Dėl to šis variantas labiausiai tinka sodybai, vasarnamiui arba nedideliam namui, kuriame vanduo vartojamas saikingai.

Membraniniame bake sumontuota keičiama butilo gumos membrana. Bakui suteikiama 24 mėn. garantija. Bako oro slėgį rekomenduojama nustatyti maždaug 0.2 bar mažesnį už relės įjungimo slėgį. Jį reikia matuoti išjungus siurblį, išleidus vandenį ir panaikinus slėgį sistemoje.

Kortelėje galite pasirinkti vieną iš dviejų valdymo būdų:

• Mechaninė slėgio relė - paprastas valdymas be elektronikos. Ji įjungia ir išjungia siurblį pagal nustatytas slėgio ribas, tačiau neapsaugo nuo sausos eigos.
• Elektroninė relė su apsauga nuo sausos eigos - sustabdo siurblį, kai vandens šaltinyje nebelieka vandens arba siurblys negali jo paimti.

FUTURE JET hidraulika sukurta taip, kad mažo debito zonoje siurblys išlaikytų didesnį slėgį, o didėjant vandens poreikiui papildomas kanalas padėtų tiekti didesnį srautą. Gamintojo duomenimis, tokia hidraulika gali sunaudoti iki 50 % mažiau energijos nei klasikinis JET siurblys, kai lyginami atitinkami darbo režimai.

Siurblio našumas ir konstrukcija

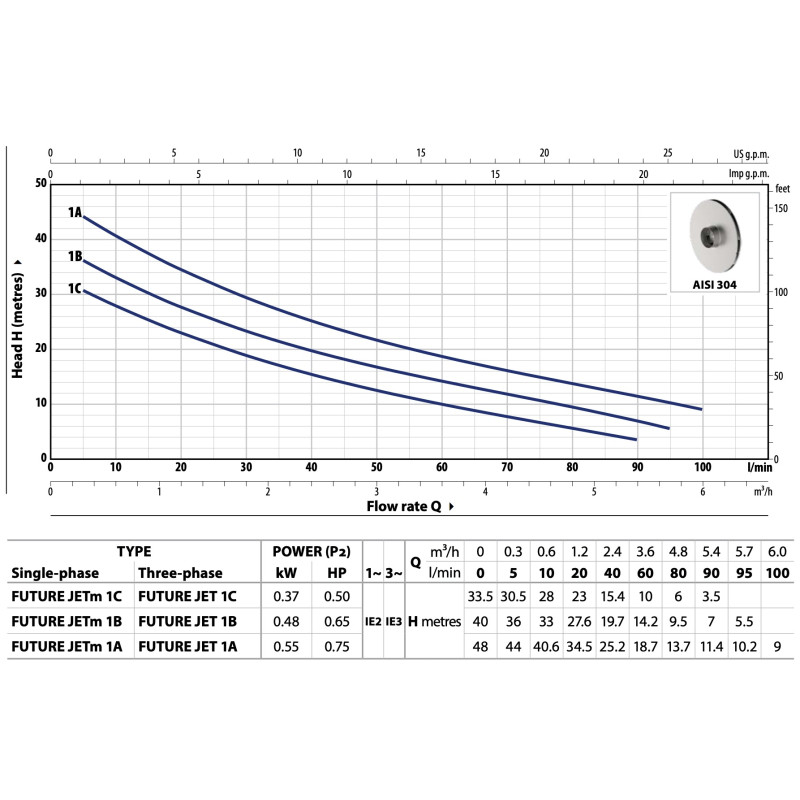

Pedrollo FUTURE JETm1AX yra vienfazis 230 V siurblys, kurio variklio galia yra 0.55 kW, o srovė - 4 A. Konkretų darbo tašką lemia reikalingo srauto ir kėlimo aukščio derinys:

Šie darbo taškai pateikti esant 0 m įsiurbimo aukščiui. Didėjant įsiurbimo aukščiui ir vamzdyno pasipriešinimui, faktinis našumas mažėja. Uždarius išvadą, siurblys pasiekia 48 m kėlimo aukštį, tačiau tai nėra darbinis vandens tiekimo taškas.

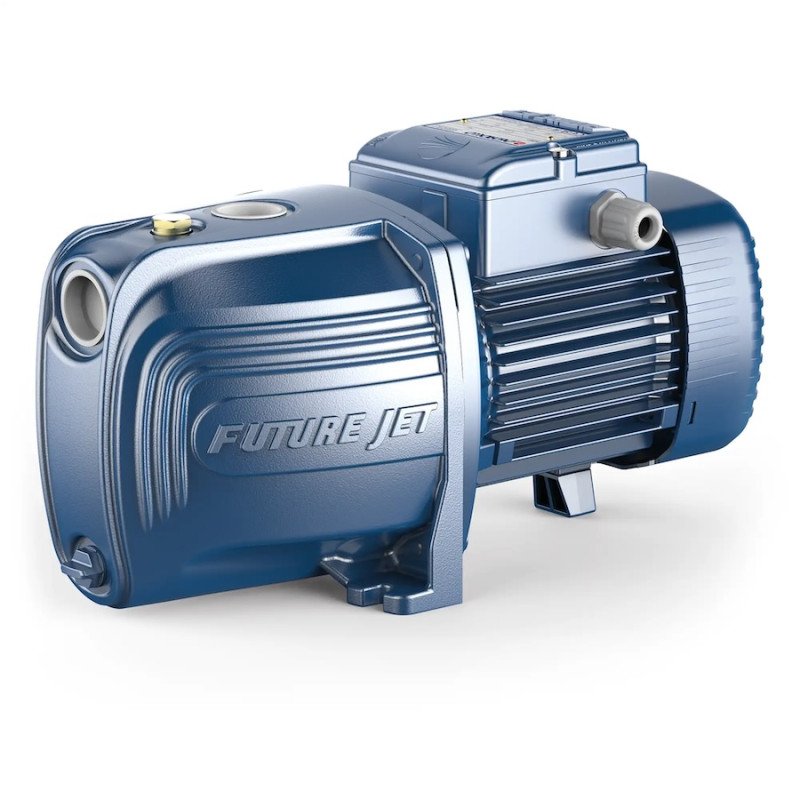

Siurblio korpusas pagamintas iš ketaus ir padengtas kataforezine danga, dangtis - iš AISI 304 nerūdijančiojo plieno, o velenas - iš AISI 431 nerūdijančiojo plieno. Technopolimerinė sparnuotė yra ekonomiškesnė gamintojo užsakymu gaminama versija. Noryl ežektorius pagamintas iš inžinerinio plastiko, išlaikančio formą ir darbinius tarpelius. Įmontuota šiluminė apsauga saugo vienfazį variklį nuo perkaitimo. Siurblys pagamintas Italijoje, jam suteikiama 24 mėn. garantija.

Ar šis 20 l hidroforas tinka Jūsų sistemai?

9 m įsiurbimo aukštis reiškia vertikalų atstumą nuo siurblio iki vandens lygio tuo metu, kai siurblys veikia. Tai nėra bendras šulinio ar gręžinio gylis.

Montavimo ir eksploatavimo sąlygos

Prieš pirmą paleidimą siurblio korpusą ir įsiurbimo vamzdį reikia pripildyti vandens. Sausa eiga gali pažeisti mechaninį sandariklį. Įsiurbimo vamzdis turi būti ne siauresnis kaip 1", sandarus ir kilti siurblio link be oro kišenių. Jo gale montuojamas kojinis vožtuvas, panardintas bent 0.5 m po vandeniu.

Didžiausias leistinas darbinis slėgis yra 6 bar. Siurbiamo vandens ir aplinkos oro temperatūra gali siekti iki +40 °C. Gamintojas leidžia ne daugiau kaip 20 paleidimų per valandą, todėl dažnas įsijungimas rodo, kad reikia patikrinti bako oro slėgį, membraną, relės nustatymus arba sistemos sandarumą.

Hidroforą montuokite sausoje, nuo kritulių ir šalčio apsaugotoje patalpoje. Jei patalpa žiemą gali užšalti, iš siurblio, bako ir vamzdyno išleiskite vandenį. Bako oro slėgį verta patikrinti bent kartą per sezoną - tinkamai pripūstas bakas sukaupia numatytą vandens kiekį ir padeda sumažinti siurblio paleidimų dažnį.
