Dyzelinio kuro siurblys Ibo AOP 60 su skaitikliu, komplektas 0.37kW 230V max. 30m 60L/min.

AOP 60 komplektas - dyzelinui ir krosnių kurui perpilti, 230 V

IBO AOP - elektriniai tūriniai plokšteliniai siurbliai, skirti dyzelinui, krosnių kurui ir biodyzelinui perpilti iš statinių, talpų bei cisternų į mašinų bakus ar kitas talpas. Siurblys jungiamas į įžemintą 230 V lizdą, įsiurbia kurą iš ne didesnio kaip 5 m gylio, kelia jį iki 15-30 m ir tiekia iki 55-80 l/min, priklausomai nuo modelio. Apėjimo (by-pass) vožtuvas saugo siurblį, o variklio apvijoje įmontuota šiluminė apsauga - variklį. Gamintojas šiuos siurblius skiria transporto įmonėms, ūkiams ir pramonės įmonėms.

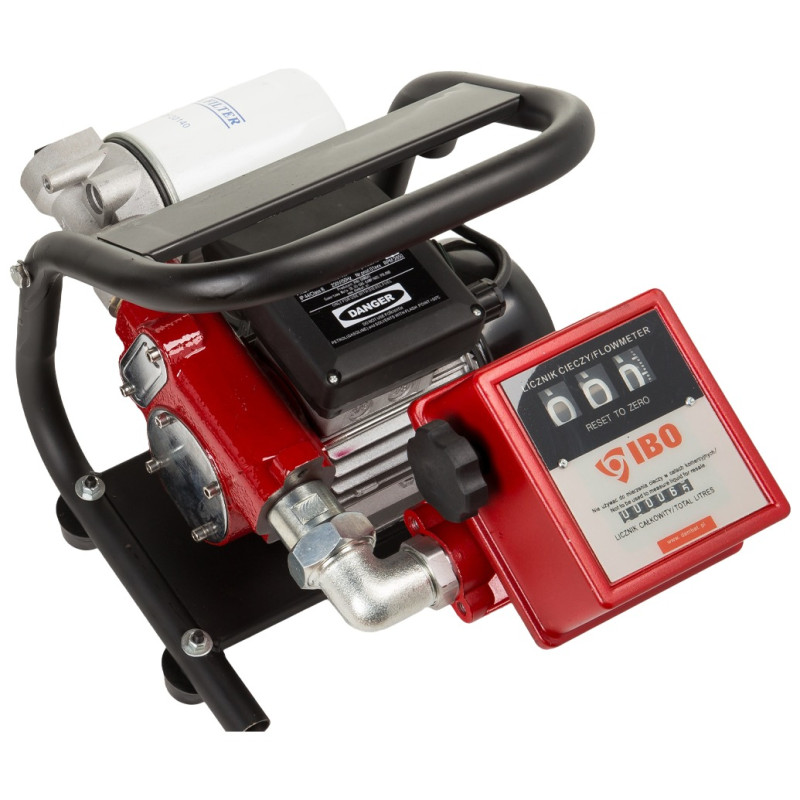

AOP 60 komplektas su skaitikliu: siurblio variklis 0.37 kW, 1~230 V, debitas iki 60 l/min (3.6 m³/val.), kėlimo aukštis iki 30 m, jungtys 1"; komplekte, be siurblio, yra rėmas, kuro filtras, pistoletas su automatiniu srauto nutraukimu, mechaninis skaitiklis (±1 %), 4 m slėginė ir 2 m siurbimo žarnos.

AOP parduodamas dviem būdais. Atskiras siurblys tinka, kai linija jau įrengta arba renkama atskirai: žarnos, atbulinis vožtuvas su sietu, filtras, pistoletas ir skaitiklis parenkami atskirai. Komplektas su skaitikliu yra paruoštas kuro pylimo mazgas: skaitiklis rodo, kiek kuro išpilta, o pistoletas automatiškai nutraukia srautą, kai bakas prisipildo.

Kaip veikia AOP 60 komplektas

AOP yra tūrinis plokštelinis siurblys. Rotoriaus plokštelės kiekvienu apsisukimu perkelia tam tikrą kuro tūrį iš siurbimo pusės į slėginę. Siurbimo dalys yra plastikinės.

Kai pasipriešinimas slėginėje linijoje yra per didelis, atsidaro apėjimo (by-pass) vožtuvas ir apsaugo siurblį. Tada siurblys tiekia mažiau kuro. Tokiu atveju instrukcijoje patariama mažinti aukščių skirtumą tarp siurblio ir pildomos talpos, trumpinti slėginę žarną arba didinti jos skersmenį.

Klaidinga manyti, kad tuščias siurblys pats įsiurbs kurą. AOP įsiurbia kurą iš ne didesnio kaip 5 m gylio tik tada, kai prieš paleidimą siurbimo vamzdis ir siurblys pripildomi kuro. Tam siurbimo korpuse yra pripildymo anga su kamščiu. Paleistas tuščias siurblys užsitrina: suyra plastikinės siurbimo dalys, gali sugesti ir variklis.

AOP 60 komplektas: kaip pasirinkti dydį ir komplektaciją

Dydis pasirenkamas pagal reikiamą debitą ir aukštį, į kurį reikia pakelti kurą, o komplektacija - pagal tai, ar reikia skaitiklio ir pistoleto.

Mūsų kataloge AOP 55 yra tik komplekte, o AOP 60 ir AOP 80 - atskirai arba komplekte su skaitikliu. AOP 55 skirtas trumpoms linijoms ir nedideliam aukščių skirtumui: jo didžiausias kėlimo aukštis - 15 m. AOP 60 ir AOP 80 kurą kelia iki 30 m, o daugiausia kuro per minutę tiekia AOP 80.

Didžiausias debitas pasiekiamas tik tada, kai nėra pasipriešinimo. Ilgos ar siauros žarnos ir aukščių skirtumas srautą mažina. Skaičiuojant pagal didžiausią debitą (talpos tūris dalijamas iš debito), 1000 l talpą AOP 60 perpila ne greičiau kaip per 16 min. 40 s, o AOP 80 - per 12 min. 30 s.

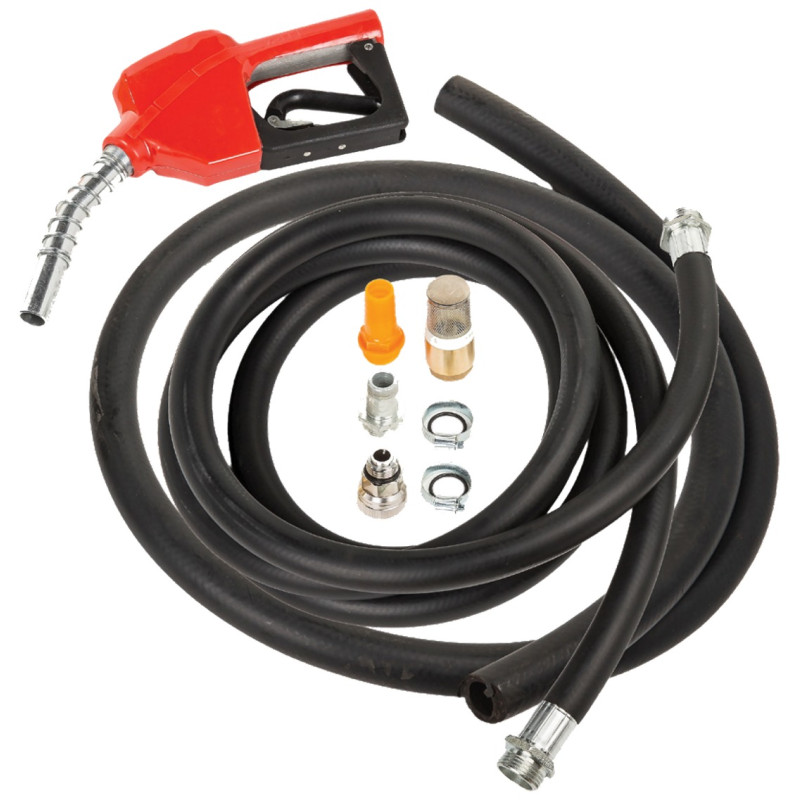

AOP 60 ir AOP 80 komplektuose, be siurblio, yra:

• rėmas, leidžiantis komplektą nešti tarp statinių ir cisternų arba pritvirtinti stacionariai (instrukcijoje kuro dalytuvas kabinamas ant sienos);
• kuro filtras, neleidžiantis į siurblį patekti kietosioms dalelėms, pavyzdžiui, smėliui ir drožlėms;
• pistoletas su automatiniu srauto nutraukimu ir sukamąja jungtimi, nutraukiantis srautą, kai bakas prisipildo;
• mechaninis skaitiklis, kurio tikslumas ±1 %, su triženkliu nunulinamu rodmeniu ir nenunulinamu bendruoju skaitikliu;
• 4 m slėginė ir 2 m siurbimo žarnos iš alyvai atsparios gumos. Siurbimo žarna turi atbulinį vožtuvą ir sietą.

AOP 55 komplekte, be siurblio, yra skaitiklis, kuro pistoletas, slėginė ir siurbimo žarnos.

AOP 60 komplektas: į ką atkreipti dėmesį montuojant ir naudojant

• Skysčiai. Tinka dyzelinas, krosnių kuras, biodyzelinas ir kiti plieno neėsdinantys, tepantys skysčiai. Vandens siurbti negalima: jis ėsdina plieną, todėl siurblys gali užsiblokuoti ir sugesti. Benzino ir kitų sprogių skysčių taip pat negalima siurbti. Variklis nepritaikytas dirbti sprogioje aplinkoje, kurioje gali būti degių garų. Ant AOP 60 lentelės gamintojas įspėja: ne benzinui ir ne tirpikliams, kurių pliūpsnio temperatūra žemesnė nei 55 °C.
• Švarus kuras. Kure neturi būti kietųjų abrazyvinių dalelių, nes jos greitai nudėvi siurblį.
• Vieta. Siurblys statomas uždaroje, vėdinamoje patalpoje ant lygaus horizontalaus paviršiaus. Vieta neturi būti labai drėgna ar veikiama šalčio. Siurblį būtina saugoti nuo lietaus ir sniego: drėgmė kelia elektros smūgio pavojų ir gadina variklį.
• Siurbimo linija. Kai siurbimo linija renkama atskirai, instrukcijoje nerekomenduojamas siurbimo vamzdis, siauresnis nei 1". Per siaurame vamzdyje siurblys gali neįsiurbti kuro arba sugesti dirbdamas be srauto. Vamzdžio gale montuojamas atbulinis vožtuvas su sietu, bent 30 cm žemiau žemiausio kuro lygio. Be atbulinio vožtuvo siurblys gali neįsiurbti kuro.
• Sausa eiga. Siurblys negali dirbti be kuro. Jei sietas darbo metu iškyla virš kuro lygio, siurblys ima dirbti sausai ir sugenda.
• Elektra. Reikalingas 230 V, 50 Hz elektros tinklas, leidžiamas 5 % įtampos nuokrypis. Kištukas jungiamas tik į įžemintą lizdą. Maitinimo grandinėje reikalinga nuotėkio relė, kurios suveikimo srovė ne didesnė kaip 30 mA. Instrukcijoje rekomenduojamas variklio apsaugos jungiklis, nustatytas pagal lentelėje nurodytą srovę. Prieš atliekant bet kokius darbus kištukas ištraukiamas iš lizdo.
• Kai tiekia mažai. Instrukcijos gedimų lentelėje nurodomos dažniausios priežastys: per žemas kuro lygis talpoje, oro įsiurbimas per nesandarias jungtis, užsikimšęs sietas ar atbulinis vožtuvas, sulenkta siurbimo žarna arba per didelis siurbimo gylis.

Ibo AOP 60 komplektas dokumentai

• Techninė kortelė (PDF, PL, 0.1 MB)
• Naudojimo instrukcija (PDF, PL, 0.5 MB)

IBO AOP serijos modelių techninius duomenis ir dokumentus rasite IBO kataloge.
