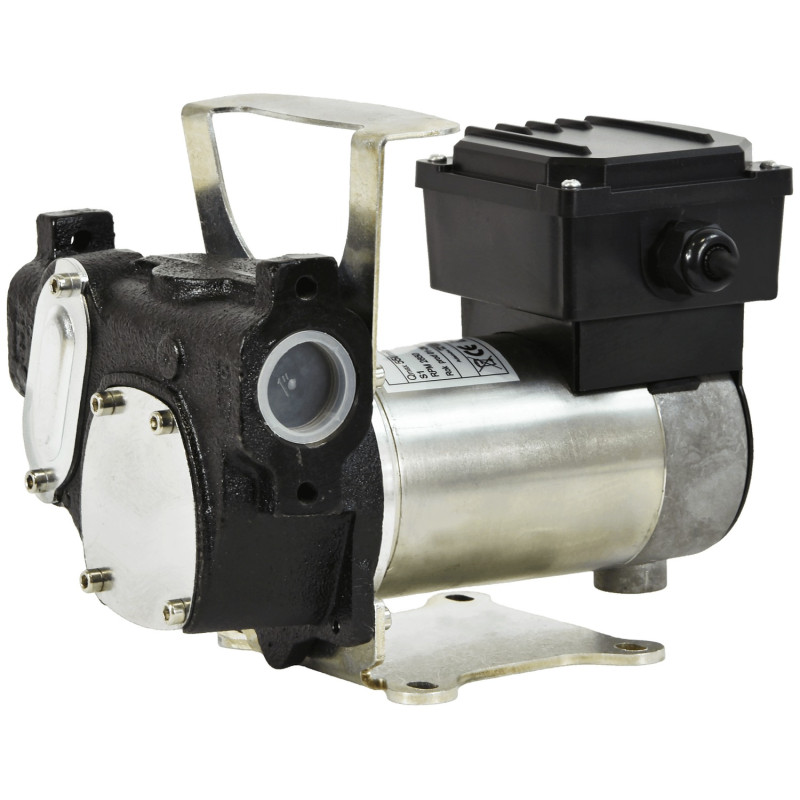

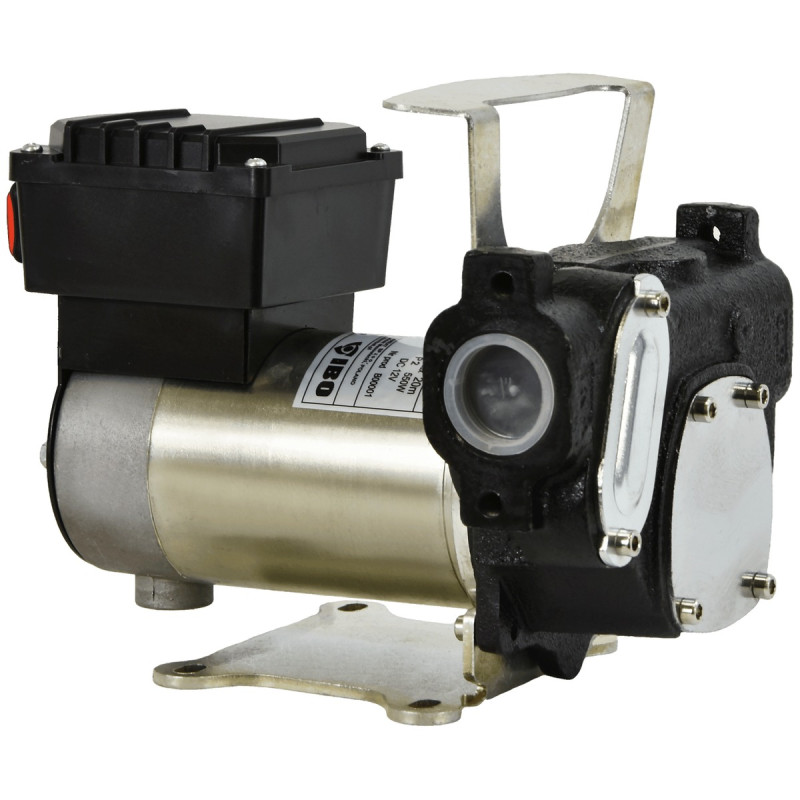

Dyzelinio kuro siurblys Ibo OP 70 0.55kW 12V max. 20m 55L/min.

OP 70 - 12 V siurblys dyzelinui ir krosnių kurui perpilti

IBO OP 70 - nuolatinės srovės tūrinis plokštelinis siurblys dyzelinui, krosnių kurui ir biodyzelinui perpilti ten, kur nėra 230 V elektros tinklo. Jis jungiamas prie 12 V akumuliatoriaus. Variklio galia ant veleno (P2) - 550 W, debitas - iki 55 l/min (3.3 m³/val.), kėlimo aukštis - iki 20 m, siurbimo gylis - iki 5 m, jungtys - ¾".

Apėjimo (by-pass) vožtuvas saugo siurblį, kai slėginėje linijoje susidaro per didelis pasipriešinimas, o variklio apvijoje įmontuota šiluminė apsauga saugo variklį nuo perkaitimo. Maitinimo laidai pažymėti + ir -. Gamintojas tokius siurblius skiria transporto ir pramonės įmonėms bei ūkiams - kurui perpilti iš statinių ir cisternų.

Kaip veikia OP 70

OP 70 yra tūrinis plokštelinis siurblys. Rotoriaus plokštelės kiekvienu apsisukimu perkelia tam tikrą kuro tūrį iš siurbimo pusės į slėginę pusę. Siurbimo dalys pagamintos iš plastiko.

Kai pasipriešinimas slėginėje linijoje tampa per didelis, atsidaro apėjimo (by-pass) vožtuvas ir siurblys tiekia mažiau kuro. Instrukcija tokiu atveju pataria mažinti aukščių skirtumą tarp siurblio ir pilamos talpos, trumpinti slėginę žarną arba didinti jos skersmenį. Nuo perkaitimo variklį saugo apvijoje įmontuota šiluminė apsauga.

Prieš paleidžiant siurblį, jį ir siurbimo vamzdį būtina pripildyti kuro per siurbimo korpuse esančią pripildymo angą su kamščiu. Tik tada siurblys gali įsiurbti kurą iš ne didesnio kaip 5 m gylio. Paleistas tuščias siurblys užsitrina: suyra plastikinės siurbimo dalys, gali sugesti ir variklis.

Kaip pasirinkti OP 70: maitinimas, debitas ir ribos

OP 70 tinka ten, kur kurą reikia perpilti iš 12 V akumuliatoriaus maitinamu siurbliu iki 55 l/min debitu, o kėlimo aukštis neviršija 20 m.

Tik 12 V. Gamintojo techninėje kortelėje prie OP 70 nurodyta 12 / 24 V, tačiau šio siurblio lentelėje parašyta DC 12V, o instrukcija reikalauja, kad maitinimo įtampa atitiktų lentelėje nurodytą. Todėl prie 24 V elektros sistemos, kokia būna daugelyje sunkvežimių, šio siurblio jungti negalima.

Srovė. 550 W yra galia ant veleno, todėl iš 12 V akumuliatoriaus siurblys ima daugiau nei 46 A srovę: tiek gaunama 550 W padalijus iš 12 V, o variklio imama galia dar didesnė už galią ant veleno. Akumuliatorius ir jo gnybtai turi atlaikyti tokią apkrovą. Jei variklis lėtai įsisuka iki darbinių sūkių, instrukcijos gedimų lentelėje nurodyta priežastis - per žema maitinimo įtampa.

Perpylimo laikas. Iki 55 l/min debitas pasiekiamas tik tada, kai nėra papildomo pasipriešinimo. Ilgos ar siauros žarnos ir aukščių skirtumas mažina srautą. Skaičiuojant pagal didžiausią debitą (tūris dalijamas iš debito), 200 l statinę OP 70 perpila ne greičiau kaip per 3.6 min., o 1000 l talpą - ne greičiau kaip per 18 min.

Kai kurą reikia pakelti daugiau nei 20 m arba siurbti iš didesnio nei 5 m gylio, šis siurblys netinka.

Į ką atkreipti dėmesį naudojant OP 70

• Skysčiai. Tinka dyzelinas, krosnių kuras, biodyzelinas ir kiti plieno neėsdinantys, tepantys skysčiai. Vandens siurbti negalima: jis ėsdina plieną, todėl siurblys gali užsiblokuoti ir sugesti. Benzino ir kitų sprogių skysčių siurbti taip pat negalima, o variklis nepritaikytas dirbti sprogioje aplinkoje, kurioje gali būti degių garų.
• Švarus kuras. Kure neturi būti kietųjų abrazyvinių dalelių, nes jos greitai nudėvi siurblį.
• Vieta. Siurblys statomas ant lygaus horizontalaus paviršiaus. Jį reikia saugoti nuo lietaus, sniego, šalčio ir didelės drėgmės. Drėgmė kelia elektros smūgio pavojų ir gali sugadinti variklį.

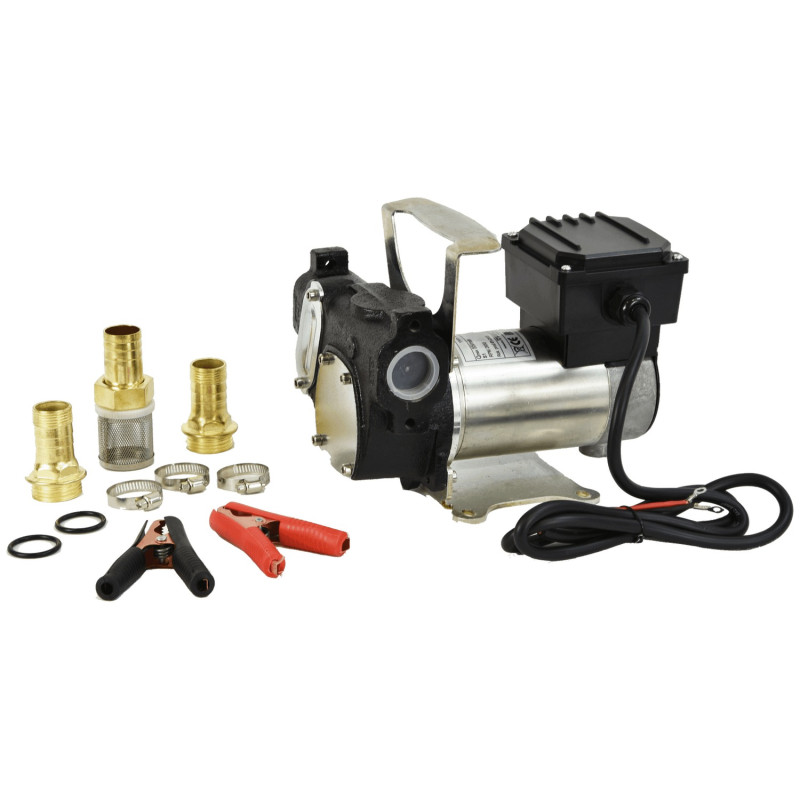

• Siurbimo linija. Instrukcija nerekomenduoja siurbimo vamzdžio, siauresnio kaip 1" (siurblio jungtys - ¾"): per siaurame vamzdyje siurblys gali neįsiurbti kuro arba sugesti dirbdamas be srauto. Vamzdžio gale montuojamas atbulinis vožtuvas su sietu, bent 30 cm žemiau žemiausio kuro lygio; be atbulinio vožtuvo siurblys gali neįsiurbti kuro.
• Sausa eiga. Siurblys negali dirbti be kuro: jei sietas darbo metu iškyla virš kuro lygio, siurblys ima dirbti sausai ir sugenda.
• Prijungimas. Laidai prie 12 V akumuliatoriaus jungiami pagal ženklus + ir -. Prieš atliekant bet kokius darbus, siurblys atjungiamas nuo maitinimo.
• Kai tiekia mažai kuro. Instrukcijos gedimų lentelėje dažniausios priežastys: per žemas kuro lygis talpoje ir oro įsiurbimas, nesandarios jungtys, užsikimšęs sietas ar atbulinis vožtuvas, sulenkta siurbimo žarna, per didelis siurbimo gylis.

Ibo OP 70 dokumentai

• Techninė kortelė (PDF, PL, 0.1 MB)
• Naudojimo instrukcija (PDF, PL, 0.5 MB)

IBO OP serijos modelių techninius duomenis ir dokumentus rasite IBO kataloge.
