Nuotekų siurblinės talpa DRENO BOX 600 L su automatinio sujungimo kojele EASY E3.1

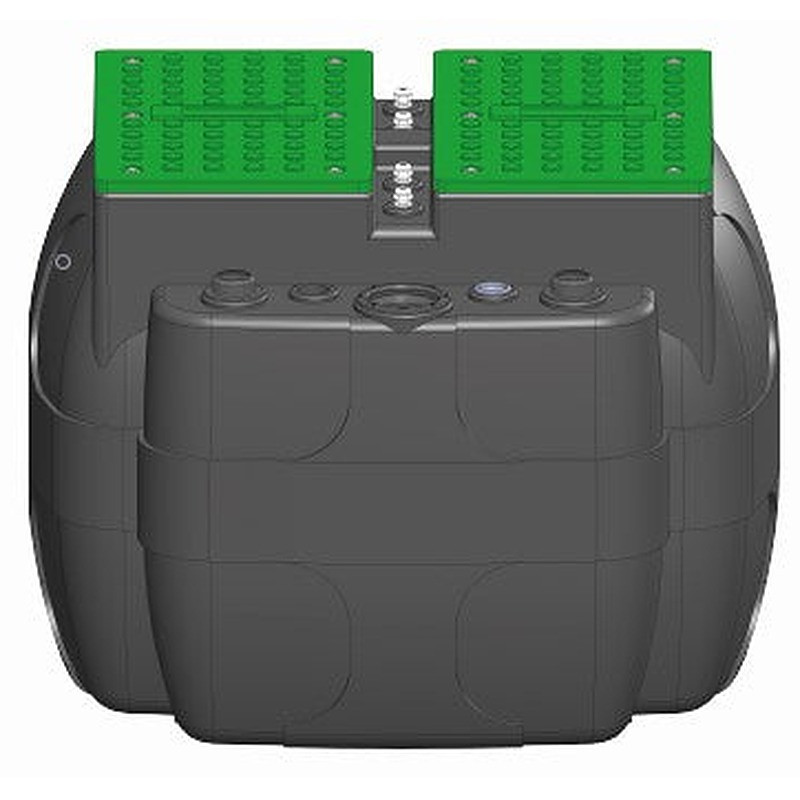

DRENO BOX 600 L A + E3.1 - polietileno talpa vidaus nuotekų siurblinei

DRENO BOX - polietileno talpa nuotekų siurblinei pastato viduje. Joje panardintas siurblys pakelia buitines nuotekas į aukščiau esančią kanalizaciją, kai jos negali ten nutekėti savitaka, pavyzdžiui, iš rūsyje esančio praustuvo ar skalbimo mašinos. Talpa parduodama be siurblio ir valdymo pulto: siurblys parenkamas pagal gamintojo sąrašą. 100 L ir 200 L talpose montuojamas vienas siurblys, 600 L talpoje - du. Skysčio temperatūra - iki 40 °C.

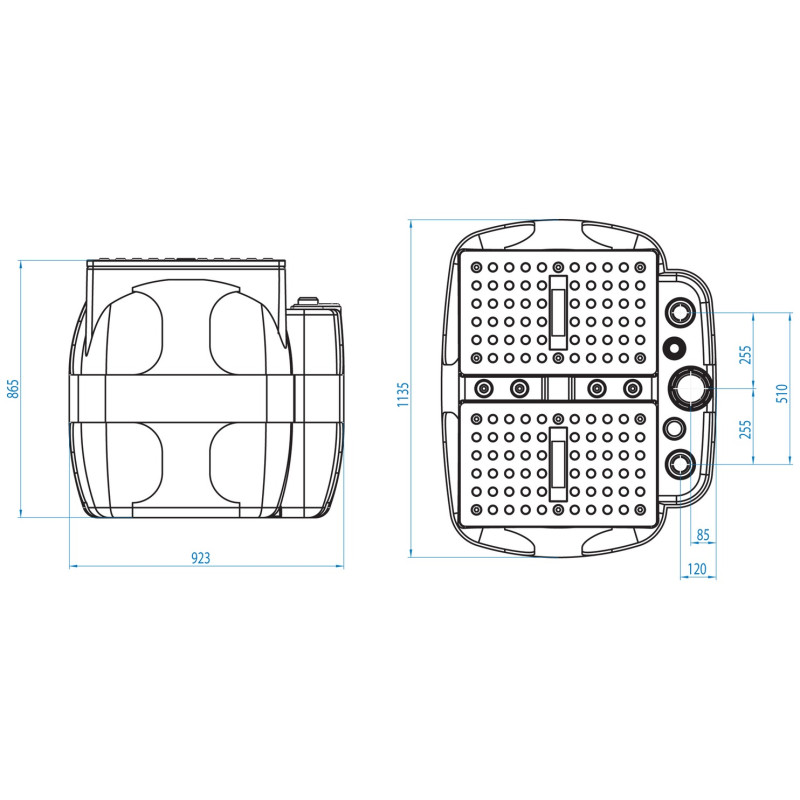

DRENO BOX 600 L A + E3.1: 600 L talpa dviem siurbliams; A versija - su automatinio sujungimo įranga EASY E3.1 (G 2") ir kreipiančiaisiais vamzdžiais; tiekiama be siurblių ir be valdymo pulto; matmenys (aukštis / plotis / ilgis) 870 / 925 / 1135 mm, svoris 32 kg be siurblių ir priedų.

Talpa skirta montuotojams ir pastatų priežiūros komandoms, kurie siurblinę surenka patys. Įvadai, vėdinimo jungtis, kabelių sandarikliai ir slėginė jungtis talpoje jau numatyti, todėl lieka parinkti siurblį ir jo valdymo įrangą. Gamintojas nurodo, kad 100 L talpa skirta buitinėms nuotekoms, o 200 L ir 600 L talpos - lietaus vandeniui, pilkajam vandeniui ir buitinėms nuotekoms. Gamintojas - DRENO POMPE, Monselice, Italija. DRENO BOX atitikties deklaracijoje nurodytos mašinų (2006/42/EB) ir žemos įtampos (2014/35/ES) direktyvos, o siurbliui galioja jo paties atitikties deklaracija.

Kaip veikia DRENO BOX 600 L A + E3.1 siurblinė

Nuotekos įteka į talpą per Ø110 mm įvadus ir kaupiasi joje, o panardintas siurblys jas slėginiu vamzdžiu išstumia į aukščiau esančią kanalizaciją.

100 L talpoje numatytos 9 vietos Ø110 mm įvadams šonuose ir viršuje, Ø50 mm vėdinimo anga ir kabelių sandarikliai. Slėginis vamzdis turi greitojo atjungimo jungtį, todėl siurblį galima atjungti nuo sistemos. Slėginio vamzdžio žiedas sandarina vamzdžio įvadą ir laiko siurblį darbinėje padėtyje. Talpa skirta automatiniam darbui su plūdiniu jungikliu. Su talpa tiekiami hidrauliniai montavimo priedai, tarpinės ir plūdės eigos ribotuvas. Automatinio sujungimo kojelės 100 L talpoje nėra. Dangtis turi tarpinę, ant jo galima vaikščioti.

200 L ir 600 L talpose įrengti Ø110 mm įvadai ir 50 mm vėdinimo jungtis su tarpine. 200 L talpoje yra 2 x M20 kabelių sandarikliai ir aklė, 600 L talpoje - 4 x M20 sandarikliai ir 2 aklės. Visose greitojo sujungimo jungtyse yra tarpinės. Kai siurblys statomas laisvai, slėginė jungtis gali būti su 1¼", 1½" arba 2" sriegiu. Stacionariai montuojant naudojamas Ø63 mm vamzdis. Gamintojas numato vieno arba dviejų vienfazių ar trifazių siurblių montavimą.

200 L A + E3.1 ir 600 L A + E3.1 versijos tiekiamos su automatinio sujungimo kojele EASY E3.1 ir kreipiančiaisiais vamzdžiais. Kojelė tvirtinama prie talpos dugno. Siurblys kreipiančiaisiais vamzdžiais nuleidžiamas ant kojelės ir prijungiamas prie slėginės linijos, o prireikus iškeliamas neardant vamzdyno. EASY E3.1 siurblio pusėje turi G 2" išorinį sriegį, o išvade - G 2" vidinį sriegį. Kojelės korpusas pagamintas iš ketaus GG25, pratekėjimas visiškai laisvas.

200 L B ir 600 L B versijos tiekiamos be automatinio sujungimo kojelės.

Kaip pasirinkti DRENO BOX 600 L A + E3.1 talpą ir siurblį

Talpa pasirenkama pagal siurblių skaičių ir siurblio slėginį atvamzdį, o siurblys - pagal gamintojo pateiktą konkrečiai talpai tinkamų modelių sąrašą.

200 L ir 600 L talpų svoris nurodytas be siurblio ir priedų.

• 100 L, 1¼": COMPATTA 1.5 (sūkurinė sparnuotė, 0.37 kW, laisvas praėjimas 30 mm) ir GRIX 32-2/090 (su smulkintuvu, 0.9 kW) - nuotekoms; BIC 32-2/037 (dvikanalė sparnuotė, 0.37 kW) - drenažiniam vandeniui.
• 100 L, 1½": ALPHA V 2 ir ALPHA V 3 (sūkurinė sparnuotė, 0.56 ir 0.75 kW, laisvas praėjimas 35 mm) - nuotekoms; BIC 40-2/056 ir BIC 40-2/075 (dvikanalė sparnuotė, 0.56 ir 0.75 kW) - drenažiniam vandeniui.
• 200 L ir 600 L, laisvai statomas siurblys: sūkuriniai ALPHA V modeliai (2, 3, 22, 32, 4, 55) ir ALPHA V PRO modeliai (50-2/060 - 50-2/220).
• 200 L ir 600 L, stacionarus montavimas: sūkuriniai COMPATTA modeliai (2, 3, 22, 32, 4, 55), COMPATTA PRO modeliai (50-2/060 - 50-2/220) ir DNA 50 modeliai (50-2/110, 50-2/150, 50-2/220, 50-2/220-1, 50-4/090).
• 200 L ir 600 L, abiem montavimo būdais: GRIX 32-2/090, GRIX 32-2/110 ir GRIX 32-2/140 su smulkintuvu.

100 L talpos 1¼" arba 1½" versija parenkama pagal siurblio slėginį atvamzdį. Talpos jungtis ir siurblio atvamzdis turi sutapti.

A versijos kojelė EASY E3.1 turi 2" jungtį, todėl tinka siurbliui su 2" slėginiu atvamzdžiu, kurio techninėje kortelėje nurodyta EASY E3.1 kojelė. B versija pasirenkama, kai siurblys statomas laisvai arba automatinio sujungimo įranga parenkama atskirai. 600 L talpa skirta dviem siurbliams, o jų valdymo įranga parenkama atskirai.

Į ką atkreipti dėmesį montuojant DRENO BOX 600 L A + E3.1

• Skystis. Ne šiltesnis kaip 40 °C.
• Komplektacija. Į talpos komplektą siurblys ir valdymo pultas neįeina. 100 L talpa tiekiama su hidrauliniais montavimo priedais, tarpinėmis ir plūdės eigos ribotuvu. A versija tiekiama su kojele EASY E3.1 ir kreipiančiaisiais vamzdžiais.
• Dangtis. 100 L talpos dangtis turi tarpinę. Ant jo galima vaikščioti, bet negalima važiuoti.
• Vieta. Gamintojas leidžia 100 L talpą statyti ant grindų arba įkasti.
• Atbulinis vožtuvas. 100 L talpai gamintojas siūlo rutulinį atbulinį vožtuvą ir rutulinį čiaupą. Jie užsakomi atskirai.
• Kabeliai. Siurblio ir plūdės kabeliai vedami per talpos kabelių sandariklius: 200 L talpoje jų yra 2 x M20, 600 L talpoje - 4 x M20.
• Vėdinimas. Talpoje numatyta 50 mm vėdinimo jungtis.

DRENO BOX 600 L A + E3.1 dokumentai

• Atitikties deklaracija (PDF, IT / EN, 0.1 MB)

DRENO BOX serijos modelių techninius duomenis ir dokumentus rasite IBO kataloge.
