Vandens siurblys Ibo JET100A 1.1kW 230V 49m 60L/min.

JET100A savisiurbis siurblys vandentiekiui iš šulinio

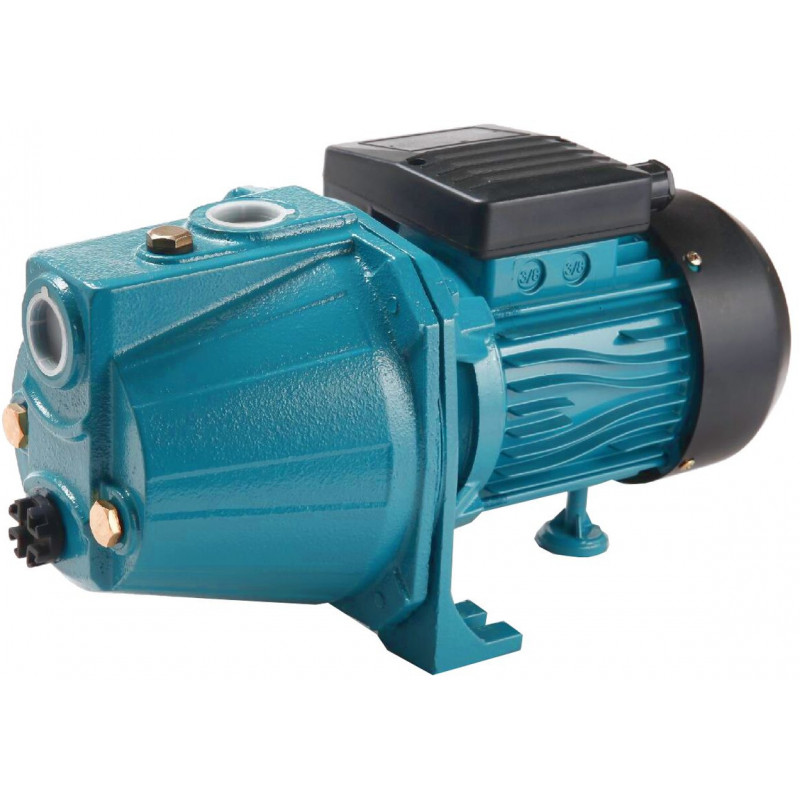

JET100A - vienpakopis savisiurbis paviršinis siurblys namo, sodybos ar vasarnamio vandentiekiui iš šachtinio šulinio arba negilaus gręžinio. 1.1 kW, 230 V variklis tiekia iki 60 l/min (3.6 m³/h), o pakėlimo aukštis siekia iki 49 m. Siurbimo gylis kartu su vamzdyno nuostoliais negali viršyti 8 m.

Siurblio korpusas ir variklio konsolė pagaminti iš ketaus, velenas - iš nerūdijančio plieno AISI 304. JET100A parduodamas be talpos ir slėgio relės, todėl jungiamas prie atskirai pasirinktos arba jau įrengtos hidroforo įrangos. 1" x 1" jungtys leidžia jį naudoti ir keičiant sugedusį tos pačios klasės siurblį.

Kaip veikia JET100A siurblys

JET100A yra vienpakopis išcentrinis siurblys su Venturi vamzdeliu, didinančiu siurbimo gebą. Kai siurblys ir siurbimo vamzdis užpildyti vandeniu, siurblys gali pasiurbti vandenį, jei siurbimo gylis neviršija 8 m vandens stulpo.

Svarbu teisingai suprasti šią ribą. 8 m nėra šulinio gylis ar pakėlimo aukštis. Tai siurbimo gylis, kurį sudaro vertikalus atstumas nuo vandens paviršiaus iki siurblio ir siurbimo vamzdyno nuostoliai. Jiems įtakos turi horizontali vamzdžio dalis ir vamzdžio skersmuo.

Gamintojo pavyzdys: vandens paviršius yra 5 m gylyje, siurblys stovi 10 m nuo šulinio, naudojamas 1" vamzdis. Nuostoliai sudaro (5 + 10) x 0.15 = 2.25 m, bendras siurbimo gylis - 5 + 2.25 = 7.25 m, todėl 8 m riba neviršijama. Tačiau vasarą ar per sausrą vandens lygis gali nukristi. Viršijus leistiną siurbimo gylį, vandens srautas nutrūksta ir siurblys gali sugesti. Dėl to siurblį reikia statyti kuo arčiau šulinio, o siurbimo linijai gamintojas rekomenduoja 1"1/4 skersmens vamzdį.

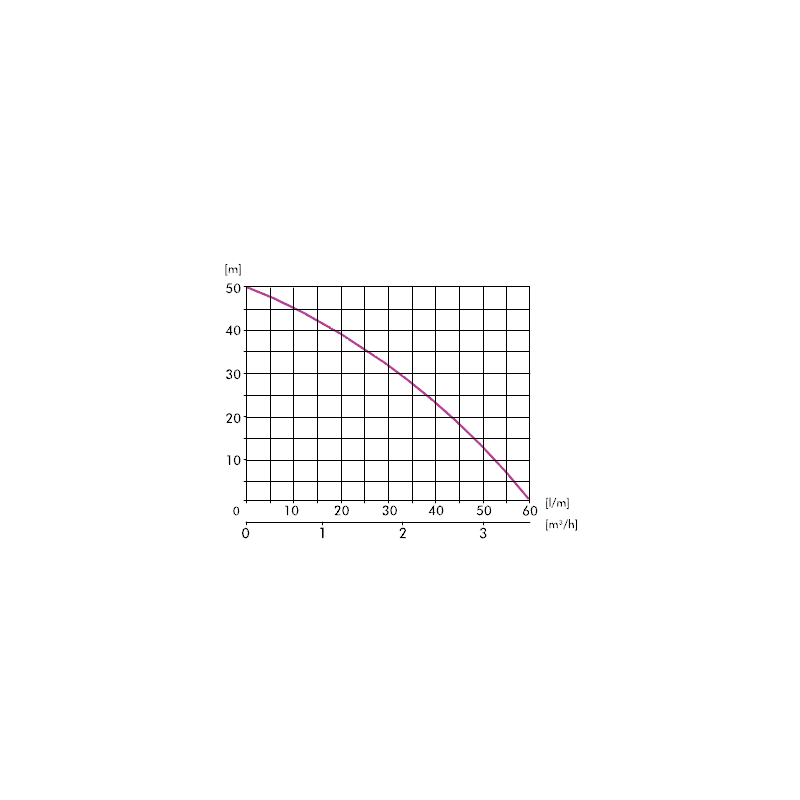

Siurblio kreivėje pateikiamas bendras pakėlimo aukštis:

• 20 l/min - apie 46 m
• 30 l/min - apie 40 m
• 40 l/min - apie 31 m
• 50 l/min - apie 18 m
• 60 l/min - kreivės pabaiga

Iš šio pakėlimo aukščio reikia atimti siurbimo gylį. Pavyzdžiui, tiekiant 30 l/min, pagal kreivę gaunama apie 40 m. Jei siurbimo gylis yra 6 m, slėginei pusei lieka apie 34 m, tai yra apie 3.3 bar. Papildomai reikia įvertinti slėginio vamzdyno nuostolius.

Pats siurblys neturi slėgio relės ir apsaugos nuo sausos eigos. Automatiniam vandentiekiui jis jungiamas su membranine hidroforo talpa ir slėgio rele arba hidroforo valdikliu. Valdiklis paleidžia siurblį atsukus čiaupą, sustabdo jį užsukus čiaupą ir apsaugo nuo sausos eigos. Variklio apvijoje įmontuota šiluminė apsauga.

JET100A galima naudoti ir slėgiui esamame vandentiekyje didinti, jei slėgis siurblio įvade neviršija 2.5 bar. Esant didesniam slėgiui, prieš siurblį reikia sumontuoti slėgio reduktorių ir atbulinį vožtuvą, neleidžiantį vandeniui grįžti į tinklą.

Kaip pasirinkti JET100A siurblį

JET100A pasirenkamas pagal tris parametrus - siurbimo gylį su nuostoliais, reikalingą debitą ir slėgį.

Keičiant seną siurblį reikia patikrinti jungtis, maitinimą ir esamos automatikos parametrus. JET100A jungtys yra 1" x 1", maitinimas - 230 V, vardinė srovė - 4.5 A. Esama hidroforo talpa ir slėgio relė turi tikti naujo siurblio darbiniams parametrams.

Į ką atkreipti dėmesį

• Vanduo. Siurblys skirtas techniškai švariam vandeniui iki 35 °C. Smėlis ir kitos abrazyvinės dalelės greitina siurblio dėvėjimąsi. Netinka vanduo, kuriame yra daug mineralų, nes dėl jų ant hidraulinių dalių kaupiasi kalkių nuosėdos. Draudžiama siurbti rūgštis, tirpiklius, šarmus, alyvas, benziną ir kitus naftos produktus.
• Sausa eiga. Siurblys neturi apsaugos nuo sausos eigos. Prieš pirmąjį paleidimą ir po ilgesnės pertraukos siurblį bei visą siurbimo vamzdį būtina užpildyti vandeniu per pildymo angą.
• Siurbimo linija. Vamzdis turi būti ne plonesnis kaip 1". Visas jungtis reikia kruopščiai sandarinti teflono juosta, nes per nesandarią vietą siurblys traukia orą ir praranda siurbimo gebą.
• Vamzdžio padėtis. Siurbimo vamzdis tiesiamas su nuolydžiu vandens paėmimo vietos link, be sifonų, kad sistemą būtų galima visiškai užpildyti vandeniu. Siurbimo pusėje negalima naudoti antivibracinės žarnos, nes ji gali susitraukti ir užblokuoti srautą.
• Atbulinis vožtuvas. Gręžinyje jis montuojamas tiesiai virš šulinio filtro. Šachtiniame šulinyje naudojamas siurbimo krepšys su atbuliniu vožtuvu. Jis turi būti ne žemiau kaip 30 cm virš dugno ir ne mažiau kaip 30 cm žemiau žemiausio vandens lygio.
• Įsijungimų skaičius. Leidžiama ne daugiau kaip 16 įsijungimų per valandą. Šio reikalavimo laikytis padeda tinkamai parinkta hidroforo talpa ir slėgio relės nuostatos.
• Patalpa. Siurblys montuojamas sausoje, dengtoje ir vėdinamoje vietoje ant lygaus horizontalaus pagrindo. Aplinkos temperatūra turi būti nuo 0 iki 40 °C. Šaltuoju laikotarpiu nenaudojamą siurblį reikia ištuštinti.
• Elektra. Reikalingas įžemintas 230 V, 50 Hz lizdas, 30 mA nuotėkio relė ir variklio apsauga nuo perkrovos, parinkta pagal 4.5 A vardinę srovę. Įtampai nukritus žemiau 210 V, siurblio naudoti negalima.

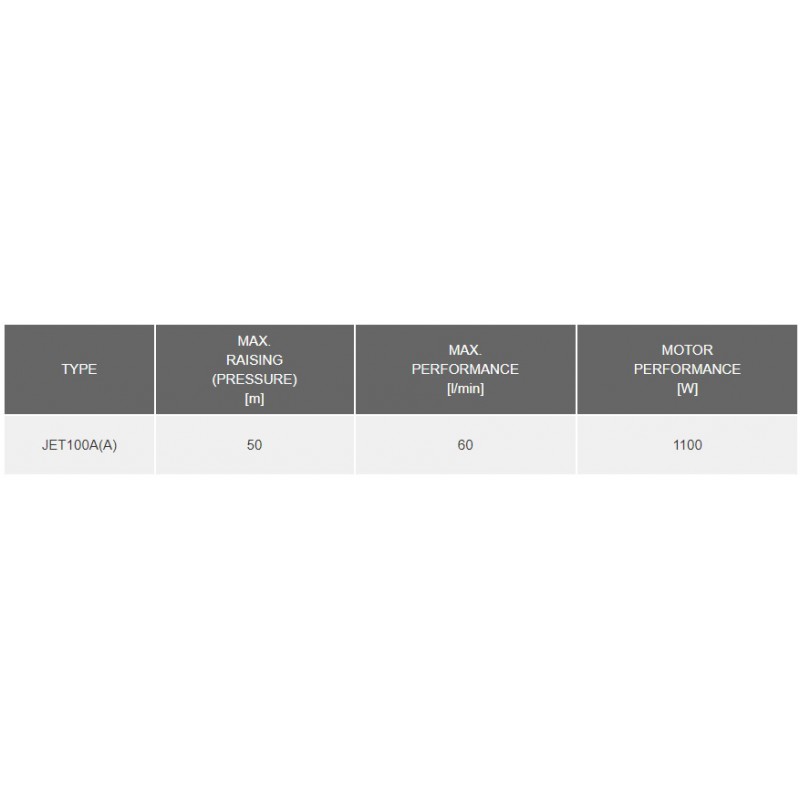

Medžiagos ir variklis

• Siurblio korpusas ir variklio konsolė - ketus
• Velenas - nerūdijantis plienas AISI 304
• Darbaratis ir difuzorius - plastikas
• Mechaninis sandariklis - keramika / grafitas / NBR
• Variklio galia - 1.1 kW
• Maitinimas - 230 V, 50 Hz
• Vardinė srovė - 4.5 A
• Sukimosi greitis - 2850 aps./min
• Apsaugos klasė - IP44
• Izoliacijos klasė - B
• Darbo režimas - nuolatinis
• Variklio apsauga - šiluminė apsauga apvijoje
• Jungtys - 1" x 1"
• Svoris - 13 kg
• Matmenys - 39 x 20 x 19 cm (ilgis x aukštis x plotis)

Kada rinktis JET100A siurblį

JET100A tinka, kai siurbimo gylis kartu su vamzdyno nuostoliais neviršija 8 m, reikia iki 60 l/min našumo ir yra 230 V maitinimas. Tai atskiras siurblys sistemai, kurioje hidroforo talpa, slėgio relė arba valdiklis parenkami atskirai arba paliekami jau įrengti.

Ibo JET100A dokumentai

• Techninė kortelė (PDF, PL, 0.1 MB)
• Naudojimo instrukcija (PDF, LT / PL / EN / DE / CZ / SK / RO, 2.5 MB)

IBO JET serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
