Vandens siurblys su dažnio keitikliu Calpeda META-2 1kW 230V max. 48.1m 117L/min.

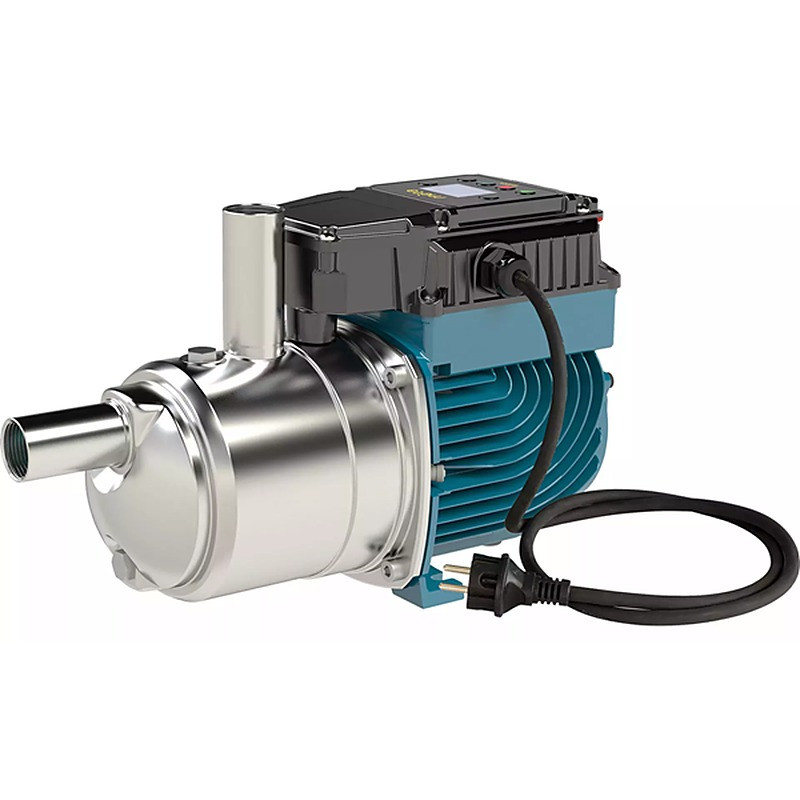

Calpeda MÈTA-2 - slėgio kėlimo stotelė su integruotu dažnio keitikliu

Calpeda MÈTA-2 - savisiurbė slėgio kėlimo stotelė namui su sodu, kai vienu metu naudojami keli vandens ėmimo taškai ir veikia laistymo sistema. Daugiapakopio AISI 304 siurblio galia - 1 kW, našumas - 2-7 m³/val., kėlimo aukštis - nuo 48.1 iki 15.9 m, o palaikomas slėgis nustatomas 1.8-5 bar diapazone. Slėgio jutiklis, atbulinis vožtuvas ir membraninis slėgio indas yra integruoti.

Nereikia atskirai derinti siurblio, dažnio keitiklio, jutiklio, vožtuvo ir indo - visi šie komponentai telpa 387 mm ilgio įrenginyje. Dažnio keitiklis reguliuoja variklio apsukas pagal vandens suvartojimą, todėl slėgis palaikomas nustatytame lygyje, o ne svyruoja tarp slėgio relės įjungimo ir išjungimo ribų.

Kaip veikia MÈTA-2

• Horizontalus daugiapakopis savisiurbis siurblys turi 2 darbaračius. Dažnio keitiklis paleidžia ir stabdo siurblį bei reguliuoja apsukas, kad sistemoje būtų palaikomas nustatytas slėgis.
• Slėgio pusėje įrengtas slėgio jutiklis, įsiurbimo pusėje - atbulinis vožtuvas. Siurblio korpuse esantis membraninis slėgio indas su butilo membrana veikia kaip išsiplėtimo indas.
• Palaikomas slėgis UP01 nustatomas nuo 1.8 iki 5 bar, gamyklinė vertė - 3.5 bar. UP02 parametru nustatomas slėgio kritimas, kuriam įvykus siurblys vėl pasileidžia. Jis gali būti nustatomas nuo 0.5 iki 3.7 bar, o gamyklinė vertė - 1 bar. Su gamykliniais nustatymais siurblys įsijungia slėgiui nukritus iki 2.5 bar.
• Asinchroninis kintamų apsukų variklis neturi aušinimo ventiliatoriaus. Jame įrengta šiluminė apsauga, izoliacijos klasė - F, darbo režimas - S1, apsaugos laipsnis - IPX4.
• Valdymo sistema aptinka sausą eigą, orą siurblio korpuse, perkrovą, variklio perkaitimą, siurblio užsiblokavimą, netinkamą maitinimo įtampą, per dažnus paleidimus ir nedidelius sistemos nuotėkius. Jei siurblys budėjimo režimu veikia ilgiau nei 24 val., jis pasileidžia bent 5 sekundėms, kad neužstrigtų.
• Valdymo skydelyje rodoma būsena "rUn", "OFF", "Stb" arba "Err", taip pat variklio dažnis, slėgis slėgio pusėje, srovė, naudojama galia ir maitinimo įtampa.
• Bluetooth ryšys leidžia stebėti ir valdyti stotelę per Calpeda Flow programėlę.
• Siurblio korpusas, dangtis, pakopų korpusai ir darbaračiai pagaminti iš AISI 304, velenas - iš AISI 303, įsiurbimo korpusas - iš PPO-GF20 (Noryl). Mechaninio sandariklio medžiagos - anglis, keramika ir NBR.

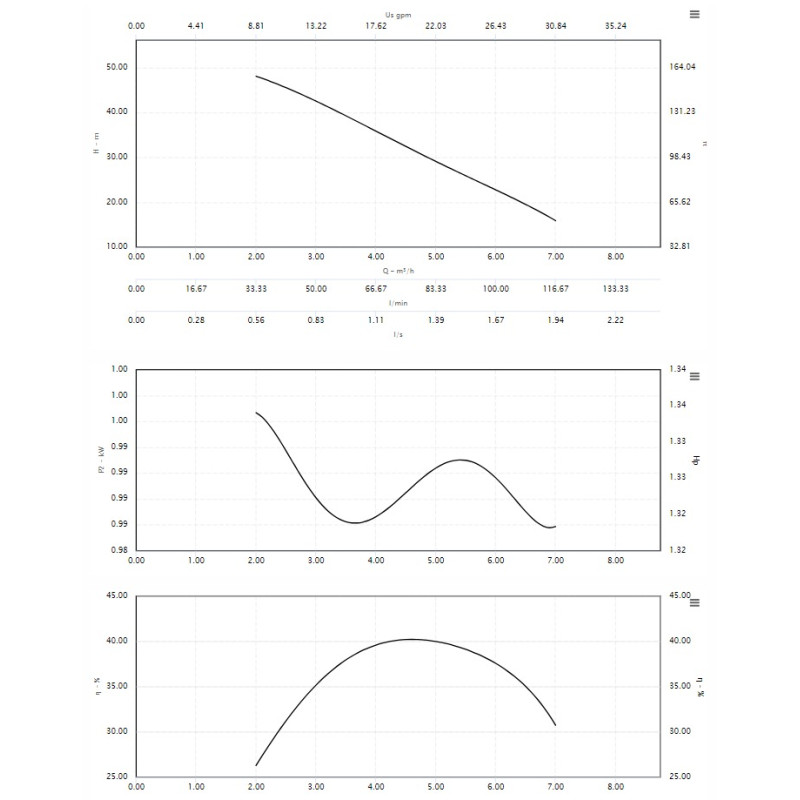

MÈTA-2 darbo taškai

Gamintojo nurodytas darbo diapazonas - 2-7 m³/val., kai kėlimo aukštis mažėja nuo 48.1 iki 15.9 m. 53.3 m reikšmė nurodo kėlimo aukštį esant nuliniam debitui. Pavyzdžiui, esant 35.9 m kėlimo aukščiui, stotelė tiekia 4 m³/val., arba 66.6 l/min.

Kaip pasirinkti: ar MÈTA-2 tinka Jūsų sistemai

Pirmoje eilutėje pateikti orientaciniai gamintojo parinkimo duomenys. Tikslus pasirinkimas priklauso nuo reikiamo debito, slėgio ir vamzdyno nuostolių konkrečioje sistemoje.

Techniniai duomenys

• Didžiausia naudojama galia P1 - 1 kW
• Maitinimas - 1~ 230 V, 50 Hz
• Vardinė srovė - 4.4 A
• Našumas - 2-7 m³/val. (iki 117 l/min)
• Kėlimo aukštis - 48.1 m esant 2 m³/val., 15.9 m esant 7 m³/val.; esant nuliniam debitui - 53.3 m
• Įsiurbimo aukštis - iki 3 m
• Jungtys - G 1 įsiurbimo ir slėgio pusėje, ISO 228
• Slėgio nustatymas - 1.8-5 bar, gamyklinis nustatymas - 3.5 bar
• Didžiausias leistinas slėgis siurblio korpuse - 8 bar
• Skysčio temperatūra - nuo 0 iki +35 °C
• Aplinkos temperatūra - nuo 0 iki +40 °C
• Apsaugos laipsnis - IPX4
• Izoliacijos klasė - F
• Darbo režimas - S1
• Paleidimų skaičius - iki 90 per valandą
• Garso slėgis - mažiau nei 70 dB(A) (instrukcijoje nurodyta viršutinė riba)

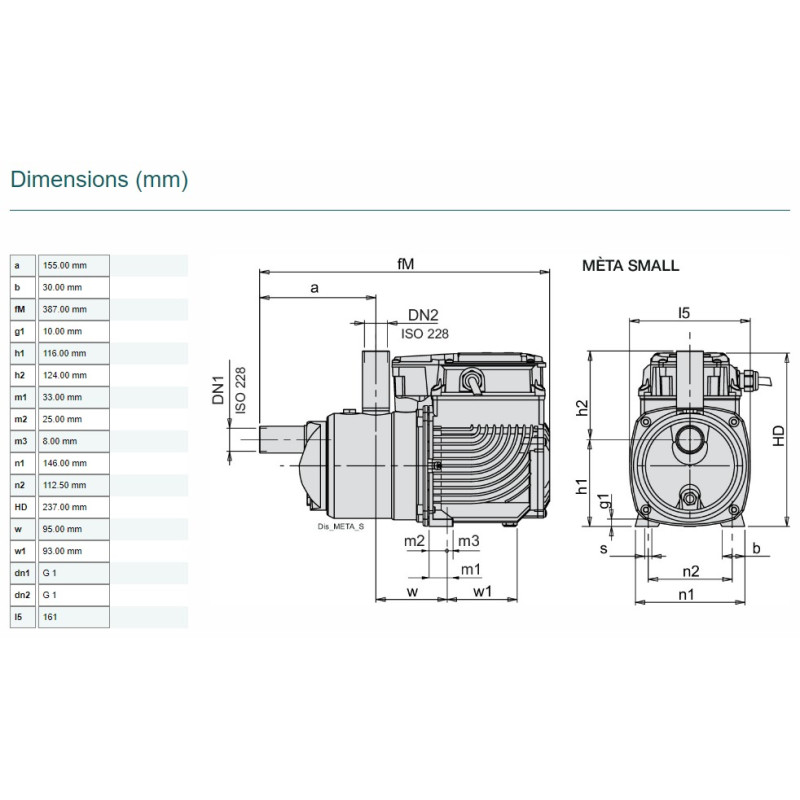

• Matmenys (ilgis x plotis x aukštis) - 387 x 161 x 237 mm
• Maitinimo kabelis - H07RN8-F 3G1.5 mm², 1.5 m, su kištuku

Į ką atkreipti dėmesį

• Didžiausias įsiurbimo aukštis - 3 m. Gilesniam šuliniui ar gręžiniui ši stotelė netinka.
• Savisiurbiam darbui reikalingas sandarus siurbimo vamzdis. Prieš paleidžiant siurblį, jo korpusą būtina visiškai pripildyti švaraus šalto vandens, o virš slėgio atvado iki atbulinio vožtuvo arba alkūnės palikti bent 0.6 m tiesaus vertikalaus vamzdžio. Jei per 5 min. siurblys neįsiurbia vandens, ekrane rodoma klaida "Er07".
• Stotelė skirta švariam, nuo 0 iki +35 °C temperatūros vandeniui be abrazyvų, kietųjų ir pluoštinių dalelių. Ją reikia montuoti gerai vėdinamoje, nuo kritulių apsaugotoje vietoje. Leistina aplinkos temperatūra - nuo 0 iki +40 °C, santykinė drėgmė - 10-55 %.
• Didžiausias leistinas slėgis siurblio korpuse - 8 bar. Jungiant prie vandentiekio, vandentiekio įvado slėgio ir siurblio sukuriamo slėgio suma negali viršyti šios ribos.
• Integruoto indo membranos pradinis slėgis turi būti 0.5 bar mažesnis už paleidimo slėgį. Pavyzdžiui, kai paleidimo slėgis yra 2.9 bar, membranos slėgis turi būti 2.4 bar. Jis negali viršyti 3.5 bar. Nustačius aukštesnį slėgį, reikia išorinio indo, o pakeitus nustatymus - pakoreguoti membranos slėgį.
• Jei sistema ilgai veikia 2 l/min arba mažesniu debitu, gamintojas rekomenduoja papildomą ne didesnį kaip 8 l talpos išorinį indą.
• Šiai serijai gamintojo kataloge nurodyti geriamajam vandeniui skirti sertifikatai WRAS, ACS, KTW-BWGL ir UL (Water Quality).

Jei abejojate dėl įsiurbimo aukščio, vamzdyno ilgio ar reikiamo našumo, parašykite arba paskambinkite - padėsime įvertinti sistemą.
