Automatinė jungtis DRENO B4, DN65 PN10

DRENO B4 PN10 - automatinio sujungimo kojelė flanšiniam siurbliui

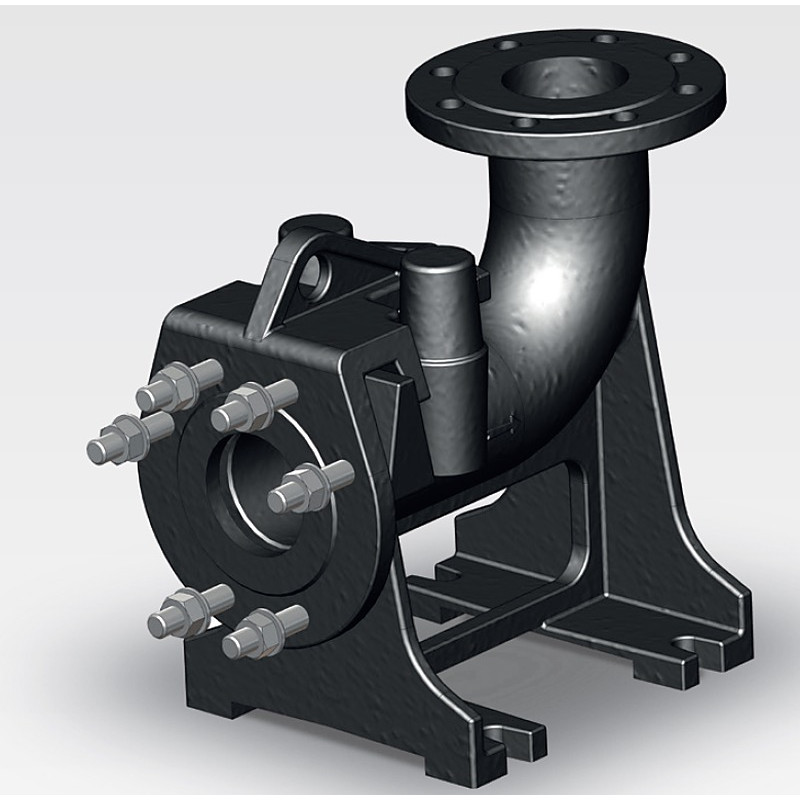

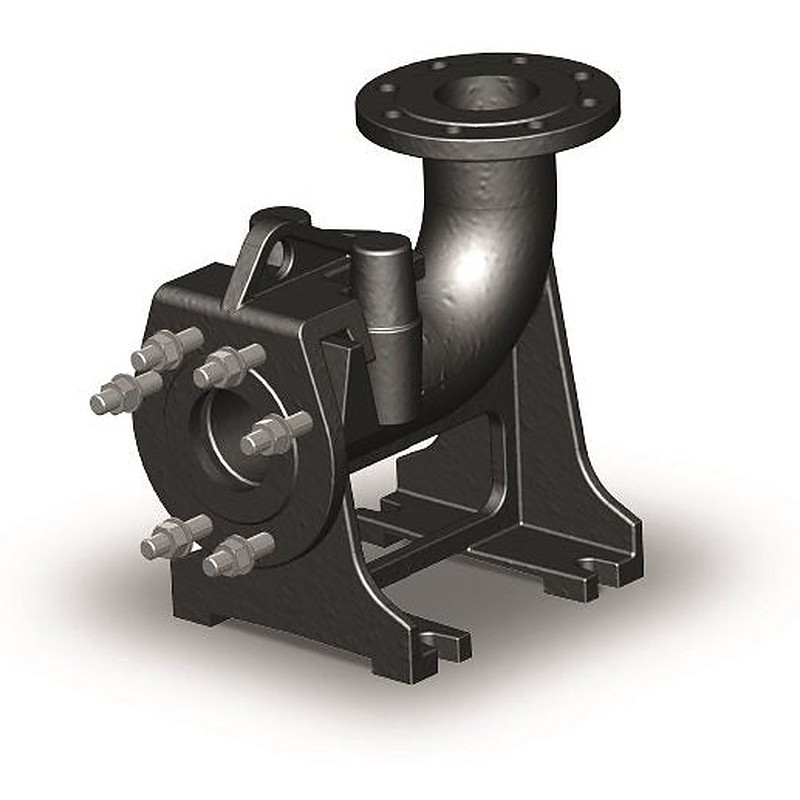

DRENO B tipo automatinio sujungimo kojelė skirta stacionariai įrengti panardinamą nuotekų ar drenažo siurblį su flanšiniu slėginiu atvamzdžiu siurblinės ar šulinio dugne. Kojelė tvirtinama prie dugno ir jungiama prie slėginės linijos, o siurblys su adapteriu nuleidžiamas dviem kreipiančiaisiais vamzdžiais ir susijungia su kojele. Kojelės korpusas - ketus GG25, flanšai - DN65 PN10 (B4 PN10), DN80 PN16 (B5) arba DN100 PN16 (B6).

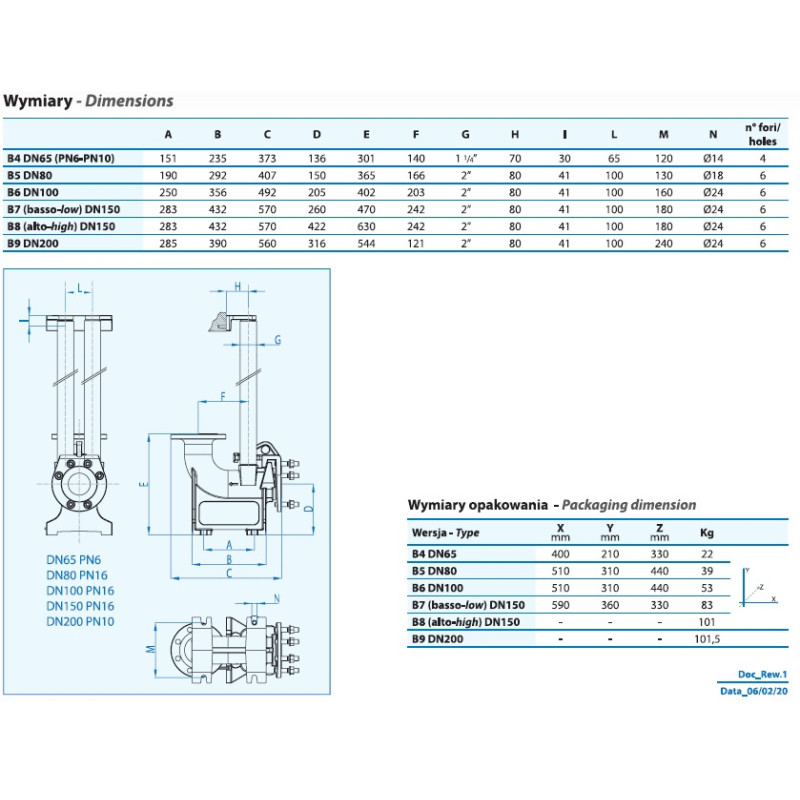

DRENO B4 PN10: siurblio ir slėginės linijos pusėse - flanšai DN65 PN10, kreipiantieji vamzdžiai - 2 x 1¼", svoris - 22 kg; DRENO techninėse kortelėse ši kojelė nurodyta AM / AT 65, VM / VT 65 ir DNB 65 siurbliams.

Kaip veikia DRENO B4 PN10 kojelė

Kojelė lieka siurblinės dugne kartu su slėgine linija, o siurblys kreipiančiaisiais vamzdžiais nuleidžiamas ant jos ir prie jos prisijungia. Kojelė prie dugno tvirtinama inkarais. Jos slėginis flanšas nukreiptas į viršų, prie jo jungiama slėginė linija. Siurblio pusės ir slėginės pusės flanšų DN ir PN vienodi.

Adapteris tvirtinamas prie siurblio slėginio flanšo. Siurblys nuleidžiamas dviem kreipiančiaisiais vamzdžiais, kuriuos viršuje laiko kreipiančiųjų vamzdžių laikiklis. Nusileidęs adapteris su kojele susijungia mechaniškai. Gamintojo kortelėje nurodyta, kad kojelė nesiaurina laisvo pratekėjimo.

Kaip pasirinkti DRENO B4 PN10 kojelę

Kojelė parenkama pagal siurblio slėginio flanšo DN ir PN: jie turi sutapti. Kuri kojelė tinka, DRENO nurodo siurblio techninėje kortelėje.

Šioje lentelėje - DRENO siurbliai, kurių techninėse kortelėse nurodytos šios kojelės:

B4 gaminama dviem versijomis - PN6 ir PN10. DN65 PN6 flanšui, pavyzdžiui, HT 65 siurbliui, DRENO nurodo B4 PN6, o B4 PN10 skirta DN65 PN10 flanšui.

Į ką atkreipti dėmesį montuojant DRENO B4 PN10 kojelę

• Kreipiantieji vamzdžiai. B4 PN10 - du 1¼" vamzdžiai, B5 ir B6 - du 2" vamzdžiai.
• Slėginė linija. DRENO siurblių instrukcijoje rekomenduojamas slėginis vamzdis, kurio vardinis skersmuo ne mažesnis už siurblio slėginio atvamzdžio skersmenį, ir rutulinis atbulinis vožtuvas slėginėje linijoje, kad skystis netekėtų atgal.
• Siurblinės dugnas. Pagal instrukciją siurblio įsiurbimo anga turi būti žemiausioje šulinio vietoje, o siurblys negali įklimpti į dumblą: jis statomas ant atramos arba tvirtinamas prie automatinio sujungimo kojelės.

DRENO B4 PN10 medžiagos ir komplektacija

Kojelės korpusas - ketus GG25, varžtai - nerūdijantis plienas. Pagal gamintojo kortelę komplekte yra adapteris, kreipiančiųjų vamzdžių laikiklis, nerūdijančio plieno varžtai, Fischer inkarai ir tvirtinimo varžtai.

DRENO B4 dokumentai

• Techninė kortelė (PDF, PL / EN, 2 MB)

DRENO Automatinio sujungimo komplektas serijos modelių techninius duomenis ir dokumentus rasite IBO kataloge.
