Automatinė jungtis DRENO DUTY 50, DN32 PN6 / DN50 PN10

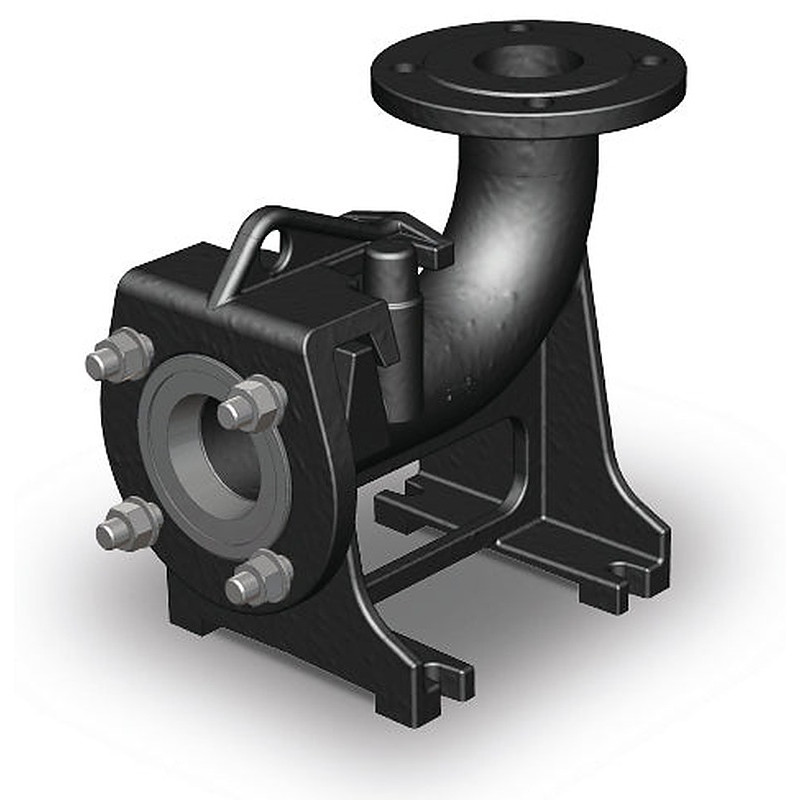

DRENO DUTY 50 - automatinio sujungimo kojelė su NBR tarpine

DRENO DUTY - automatinio sujungimo kojelė, skirta stacionariai įrengti panardinamą nuotekų ar drenažo siurblį su flanšiniu slėginiu atvamzdžiu siurblinės ar šulinio dugne. Kojelė tvirtinama prie dugno ir jungiama prie slėginės linijos, siurblys su adapteriu nuleidžiamas dviem kreipiančiaisiais vamzdžiais, o adapterio ir kojelės jungtį sandarina guminė NBR tarpinė. Keturi dydžiai skirti siurbliams su DN32-DN100 flanšu, korpusas - ketus GG25.

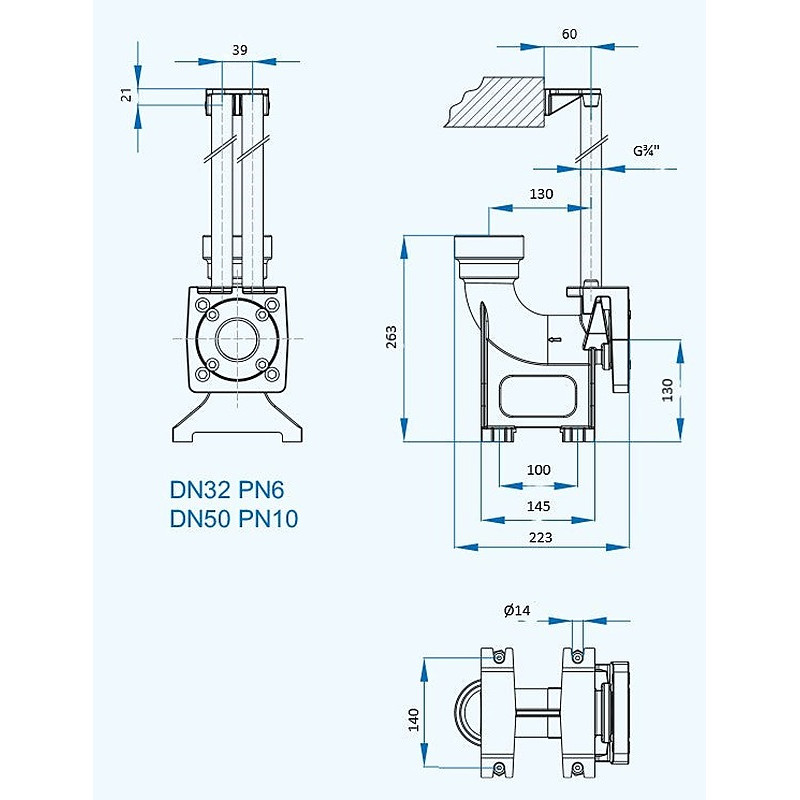

DRENO DUTY 50: siurblio pusėje - flanšas DN32 PN6 arba DN50 PN10, slėginė jungtis - sriegis 2"-2½", kreipiantieji vamzdžiai - 2 x ¾", svoris - 9.5 kg; DRENO techninėse kortelėse ši kojelė nurodyta APX 32, GRIX 32, GX 50, DNA 50 ir GM / GT 50 siurbliams.

Kaip veikia DRENO DUTY 50 kojelė

Kojelė lieka siurblinės dugne kartu su slėgine linija, o siurblys kreipiančiaisiais vamzdžiais nuleidžiamas ant jos ir prie jos prisijungia. Kojelės slėginė jungtis nukreipta į viršų: DUTY 50 - sriegis, DUTY 65, DUTY 80 ir DUTY 100 - flanšas, kurio DN ir PN tokie pat kaip siurblio pusėje.

Adapteris tvirtinamas prie siurblio slėginio flanšo. Siurblys nuleidžiamas dviem kreipiančiaisiais vamzdžiais, kuriuos viršuje laiko laikiklis. Adapteriui nusileidus ant kojelės, jungtį sandarina guminė NBR tarpinė. Gamintojo kortelėje nurodyta, kad kojelė nesiaurina laisvo pratekėjimo.

Kaip pasirinkti DRENO DUTY 50 kojelę

Kojelė parenkama pagal siurblio slėginio flanšo DN ir PN, o kuri kojelė tinka, DRENO nurodo siurblio techninėje kortelėje. DUTY 50 siurblio pusėje tinka dviem flanšams - DN32 PN6 ir DN50 PN10.

Kuriems DRENO siurbliams kiekviena DUTY kojelė nurodyta jų techninėse kortelėse:

Į ką atkreipti dėmesį montuojant DRENO DUTY 50 kojelę

• Kreipiantieji vamzdžiai. DUTY 50 - du ¾" vamzdžiai, DUTY 65 - du 1¼", DUTY 80 ir DUTY 100 - du 2" vamzdžiai.
• Slėginė linija. DRENO siurblių instrukcijoje rekomenduojamas slėginis vamzdis, kurio vardinis skersmuo ne mažesnis už siurblio slėginio atvamzdžio skersmenį, ir rutulinis atbulinis vožtuvas slėginėje linijoje, kad skystis netekėtų atgal.
• Siurblinės dugnas. Pagal instrukciją siurblio įsiurbimo anga turi būti žemiausioje šulinio vietoje, o siurblys negali įklimpti į dumblą: jis statomas ant atramos arba tvirtinamas prie automatinio sujungimo kojelės.

DRENO DUTY 50 medžiagos ir komplektacija

Kojelės korpusas - ketus GG25, tarpinė - guminė NBR, varžtai - nerūdijantis plienas. Pagal gamintojo kortelę komplekte yra adapteris, kreipiančiųjų vamzdžių laikiklis ir nerūdijančio plieno varžtai.

DRENO DUTY 50 dokumentai

• Techninė kortelė (PDF, PL / EN, 5.1 MB)

DRENO Automatinio sujungimo komplektas DUTY serijos modelių techninius duomenis ir dokumentus rasite IBO kataloge.
