Automatinė jungtis DRENO EASY A E3.1, 2", vienas kreipiantysis

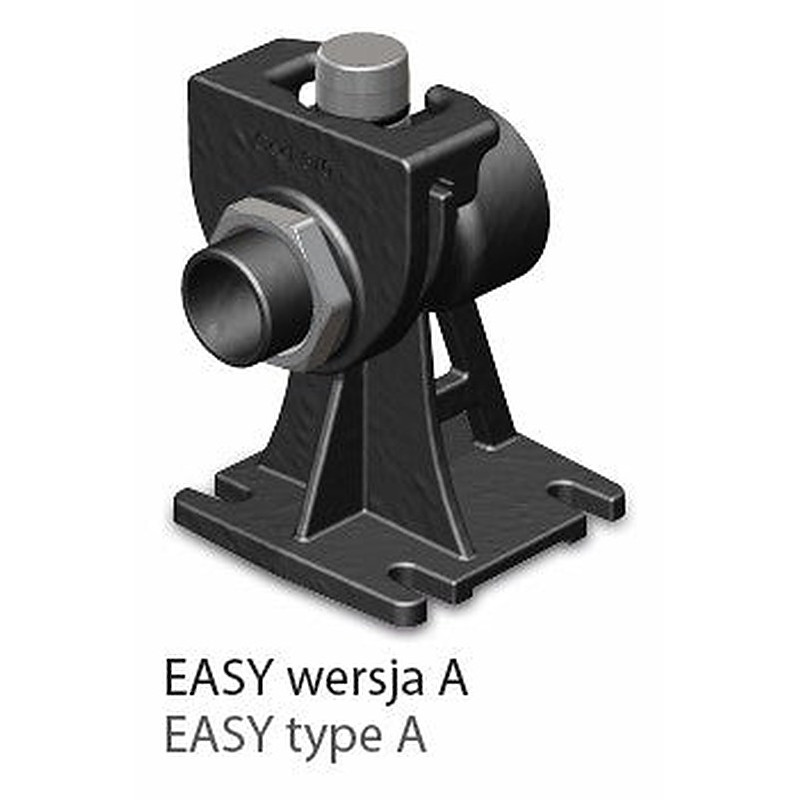

DRENO EASY A E3.1 - srieginė automatinio sujungimo kojelė su vienu kreipiančiuoju vamzdžiu

DRENO EASY A - automatinio sujungimo kojelė, skirta stacionariai įrengti panardinamą siurblį su srieginiu slėginiu atvamzdžiu nuotekų ar drenažo šulinyje. Kojelė tvirtinama prie dugno, adapteris prisukamas prie siurblio, o siurblys nuleidžiamas vienu 1¼" kreipiančiuoju vamzdžiu ir susijungia su kojele. Slėginė linija prie kojelės jungiama G 2" vidiniu sriegiu, kojelės korpusas - ketus GG25.

DRENO EASY A E3.1: adapteris prie siurblio prisukamas G 2" išoriniu sriegiu, slėginė linija prie kojelės jungiama G 2" vidiniu sriegiu, kreipiantysis vamzdis - vienas 1¼", svoris - 6 kg; DRENO techninėse kortelėse ši kojelė nurodyta COMPATTA 22, 32, 4 ir 55, COMPATTA PRO 50, DNA 50, GX 50, HM / HT 50/2/125 ir AM / AT 50/2/110 siurbliams.

Kaip veikia DRENO EASY A E3.1 kojelė

Kojelė lieka šulinio dugne kartu su slėgine linija, o siurblys vienu kreipiančiuoju vamzdžiu nuleidžiamas ant jos ir prie jos prisijungia. Kojelė tvirtinama prie dugno inkarais, slėginė linija prie jos jungiama G 2" vidiniu sriegiu - visų trijų modelių vienodai.

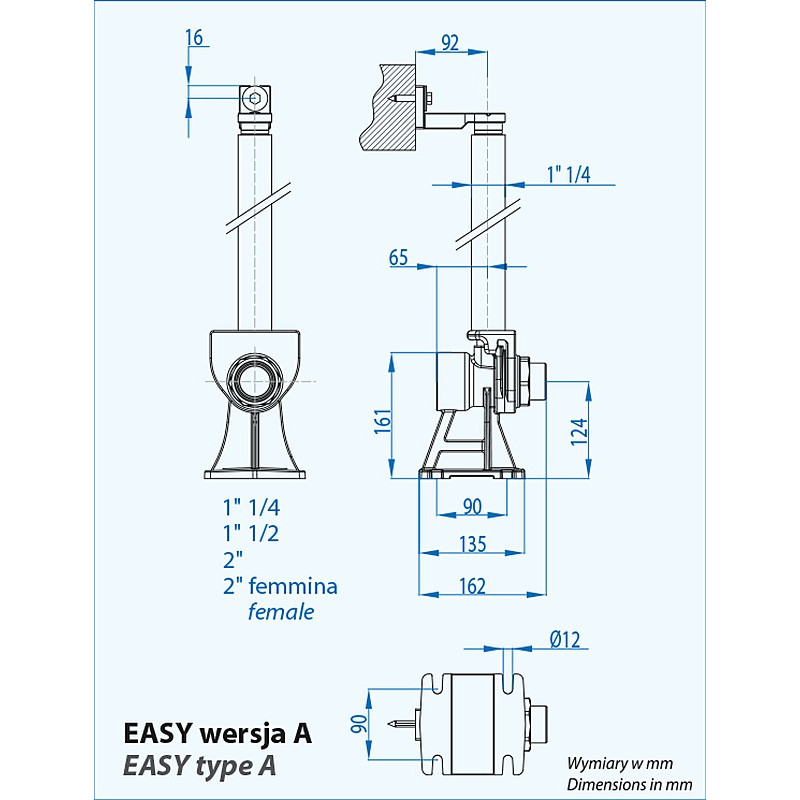

Adapteris prisukamas prie siurblio slėginio atvamzdžio išoriniu sriegiu: E1.1 - G 1¼", E2.1 - G 1½", E3.1 - G 2". Siurblys nuleidžiamas 1¼" kreipiančiuoju vamzdžiu, kurį viršuje laiko laikiklis. Nusileidęs adapteris su kojele susijungia mechaniškai. Gamintojo kortelėje nurodyta, kad kojelė nesiaurina laisvo pratekėjimo.

Kodo reikšmė pagal gamintojo lentelę: E1, E2 ir E3 žymi siurblio pusės sriegį (1¼", 1½" arba 2"), skaitmuo po taško - versiją: .1 - A versija su vienu 1¼" kreipiančiuoju vamzdžiu, .2 - B versija su dviem ¾" vamzdžiais.

Kaip pasirinkti DRENO EASY A E3.1 kojelę

Kojelė parenkama pagal siurblio slėginio atvamzdžio sriegį; kuri kojelė tinka, DRENO nurodo siurblio techninėje kortelėje. Kai kurių siurblių atvamzdis - flanšas su vidiniu sriegiu: tada adapteris prisukamas į šį sriegį.

Šių siurblių techninėse kortelėse A ir B versijos nurodytos kartu, pavyzdžiui, "E3.1 arba E3.2", todėl renkantis skiriasi tik kreipiančiųjų vamzdžių skaičius ir dydis.

Į ką atkreipti dėmesį montuojant DRENO EASY A E3.1 kojelę

• Sriegis. Adapterio sriegis turi sutapti su siurblio slėginio atvamzdžio sriegiu; slėginės linijos jungtis visada G 2" vidinis sriegis.
• Kreipiantysis vamzdis. Vienas 1¼" vamzdis.
• Slėginė linija. DRENO siurblių instrukcijose rekomenduojamas slėginis vamzdis, kurio vardinis skersmuo ne mažesnis už siurblio slėginio atvamzdžio skersmenį, ir rutulinis atbulinis vožtuvas slėginėje linijoje, kad skystis netekėtų atgal.
• Šulinio dugnas. Pagal instrukcijas siurblio įsiurbimo anga turi būti žemiausioje šulinio vietoje, o siurblys negali įklimpti į dumblą: jis statomas ant pagrindo arba tvirtinamas prie automatinio sujungimo kojelės.

DRENO EASY A E3.1 medžiagos ir komplektacija

Kojelės korpusas - ketus GG25, varžtai - nerūdijantis plienas. Pagal gamintojo kortelę komplekte yra adapteris, kreipiančiojo vamzdžio laikiklis, nerūdijančio plieno varžtai, Fischer inkarai ir tvirtinimo varžtai.

DRENO EASY A E3.1 dokumentai

• Techninė kortelė (PDF, PL / EN, 2 MB)

DRENO Automatinio sujungimo komplektas EASY A serijos modelių techninius duomenis ir dokumentus rasite IBO kataloge.
