Automatinė jungtis DRENO EASY B E1.2, 1¼", du kreipiantieji

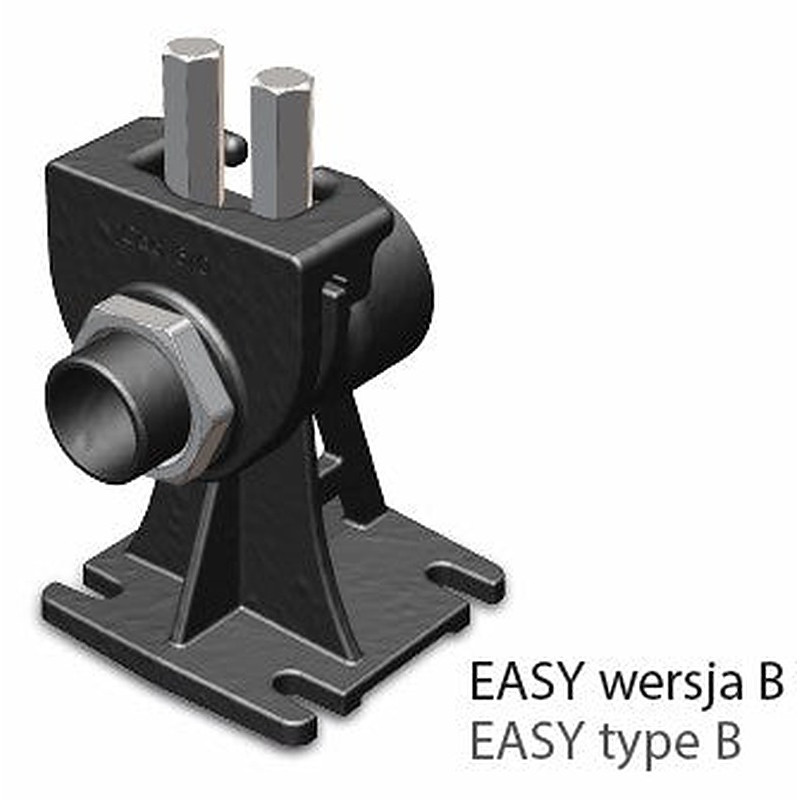

DRENO EASY B E1.2 - srieginė automatinio sujungimo kojelė su dviem kreipiančiaisiais vamzdžiais

DRENO EASY B skirta stacionariai įrengti panardinamą siurblį su srieginiu slėginiu atvamzdžiu nuotekų ar drenažo šulinyje. Siurblys su prisuktu adapteriu nuleidžiamas dviem ¾" kreipiančiaisiais vamzdžiais ir susijungia su prie dugno pritvirtinta kojele. Slėginė linija prie kojelės jungiama G 2" vidiniu sriegiu, kojelės korpusas - ketus GG25.

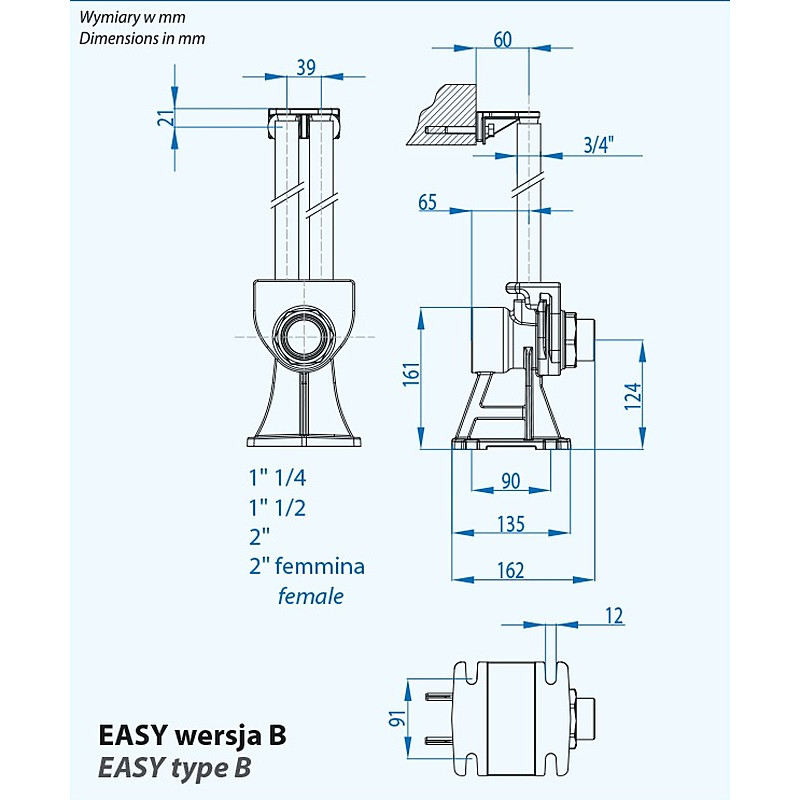

DRENO EASY B E1.2: adapteris prie siurblio prisukamas G 1¼" išoriniu sriegiu, slėginė linija prie kojelės jungiama G 2" vidiniu sriegiu, kreipiantieji vamzdžiai - 2 x ¾", svoris - 6 kg; DRENO techninėse kortelėse ši kojelė nurodyta APX 32 ir GRIX 32 siurbliams.

Kaip veikia DRENO EASY B E1.2 kojelė

Slėginė linija lieka prijungta prie kojelės šulinio dugne, o siurblys dviem kreipiančiaisiais vamzdžiais nuleidžiamas ant jos ir su ja susijungia. Kojelė inkarais tvirtinama prie dugno. Visų modelių slėginė linija prie jos jungiama G 2" vidiniu sriegiu.

Prie siurblio slėginio atvamzdžio prisukamas adapteris su išoriniu sriegiu: E1.2 - G 1¼", E2.2 - G 1½", E3.2 - G 2". Du ¾" kreipiantieji vamzdžiai viršuje tvirtinami laikikliu. Siurblį nuleidus, adapteris su kojele susijungia mechaniškai. Pagal gamintojo kortelę kojelė nesiaurina laisvo pratekėjimo.

Modelio kode E1, E2 ir E3 žymi siurblio pusės sriegį - atitinkamai 1¼", 1½" arba 2". Žymuo .2 reiškia B versiją su dviem ¾" kreipiančiaisiais vamzdžiais, .1 - A versiją su vienu 1¼" vamzdžiu.

Kaip pasirinkti DRENO EASY B E1.2 kojelę

Pasirinkimą lemia siurblio slėginio atvamzdžio sriegis; DRENO siurblio techninėje kortelėje nurodyta, kuri kojelė jam tinka. Jei siurblio atvamzdis yra flanšas su vidiniu sriegiu, adapteris prisukamas į šį sriegį.

Siurblių techninėse kortelėse A ir B versijos nurodytos kartu, pavyzdžiui, "E3.1 arba E3.2": dokumentuose jos skiriasi tik kreipiančiųjų vamzdžių skaičiumi ir dydžiu.

Į ką atkreipti dėmesį montuojant DRENO EASY B E1.2 kojelę

• Sriegiai. Adapterio sriegis turi atitikti siurblio slėginį atvamzdį, o slėginės linijos pusėje visada G 2" vidinis sriegis.
• Kreipiantieji vamzdžiai. Du ¾" vamzdžiai.
• Slėginė linija. Pagal DRENO siurblių instrukcijas slėginio vamzdžio vardinis skersmuo neturi būti mažesnis už siurblio slėginio atvamzdžio skersmenį. Slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas.
• Šulinio dugnas. Instrukcijos reikalauja, kad siurblio įsiurbimo anga būtų žemiausioje šulinio vietoje, o siurblys neįklimptų į dumblą: jis statomas ant pagrindo arba tvirtinamas prie automatinio sujungimo kojelės.

DRENO EASY B E1.2 medžiagos ir komplektacija

Korpusas - ketus GG25, varžtai - nerūdijantis plienas. Gamintojo kortelėje komplekte nurodyti adapteris, kreipiančiųjų vamzdžių laikiklis, nerūdijančio plieno varžtai, Fischer inkarai ir tvirtinimo varžtai.

DRENO EASY B E1.2 dokumentai

• Techninė kortelė (PDF, PL / EN, 2 MB)

DRENO Automatinio sujungimo komplektas EASY B serijos modelių techninius duomenis ir dokumentus rasite IBO kataloge.
