Siurblio valdiklis PM Technology MESSENGER 4OME varikliams 230V

PM Technology MESSENGER valdiklis 4OME varikliams

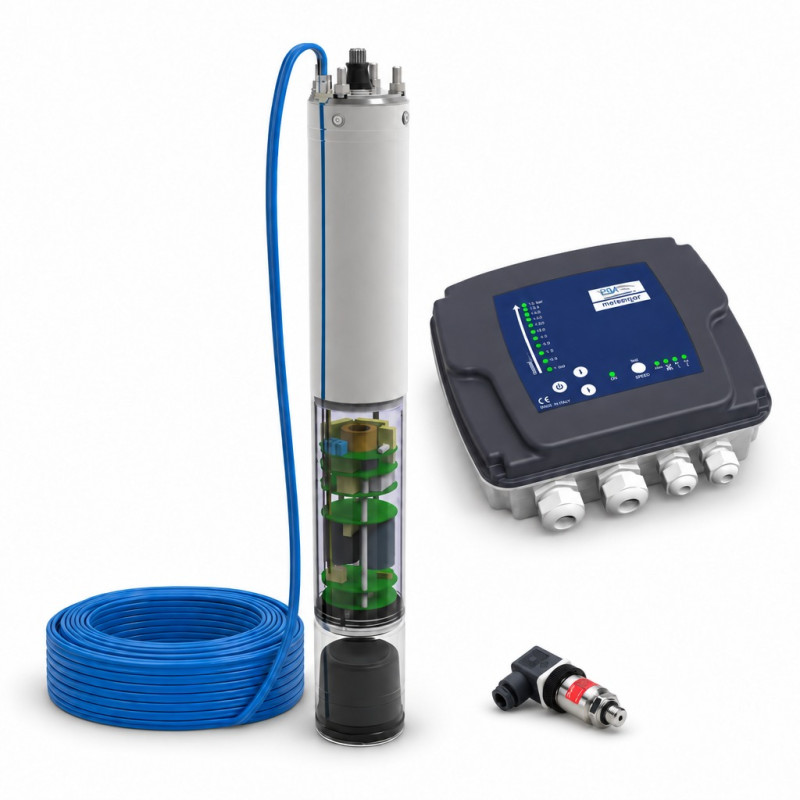

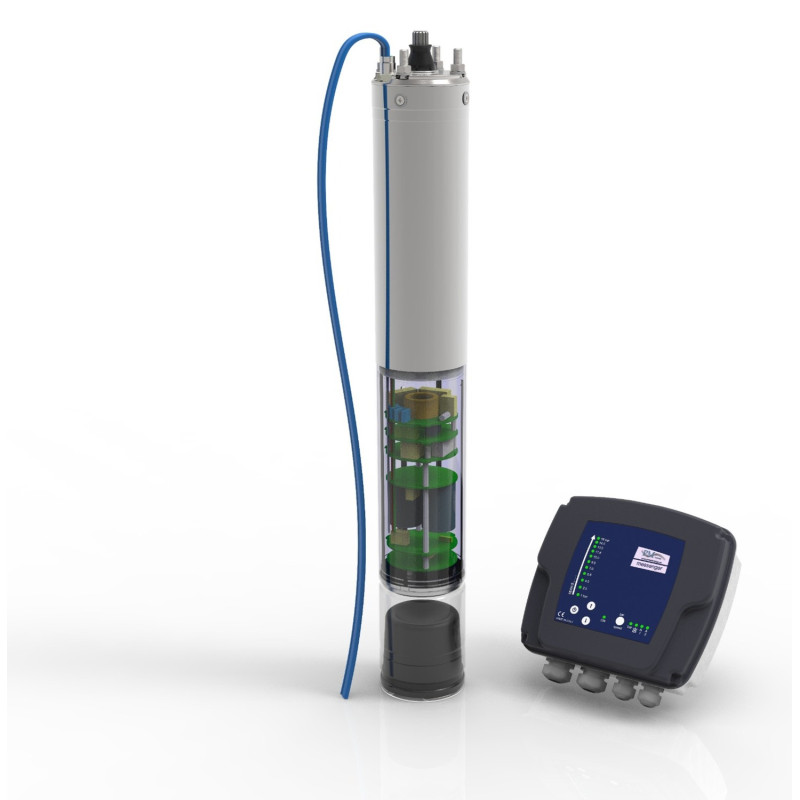

PM Technology MESSENGER - sieninis valdiklis, skirtas 4OME serijos panardinamiesiems varikliams su variklyje įmontuotu dažnio keitikliu. Per MESSENGER varikliui tiekiamas 1x230 V maitinimas, prie valdiklio jungiamas 0-16 bar slėgio daviklis, o naudotojas nustato norimą slėgį nuo 1 iki 16 bar. Valdiklis su varikliu bendrauja tuo pačiu maitinimo kabeliu, todėl papildomų ryšio laidų nereikia. Visa sistema su 4OME varikliu, MESSENGER valdikliu ir slėgio davikliu parduodama kaip atskira prekė.

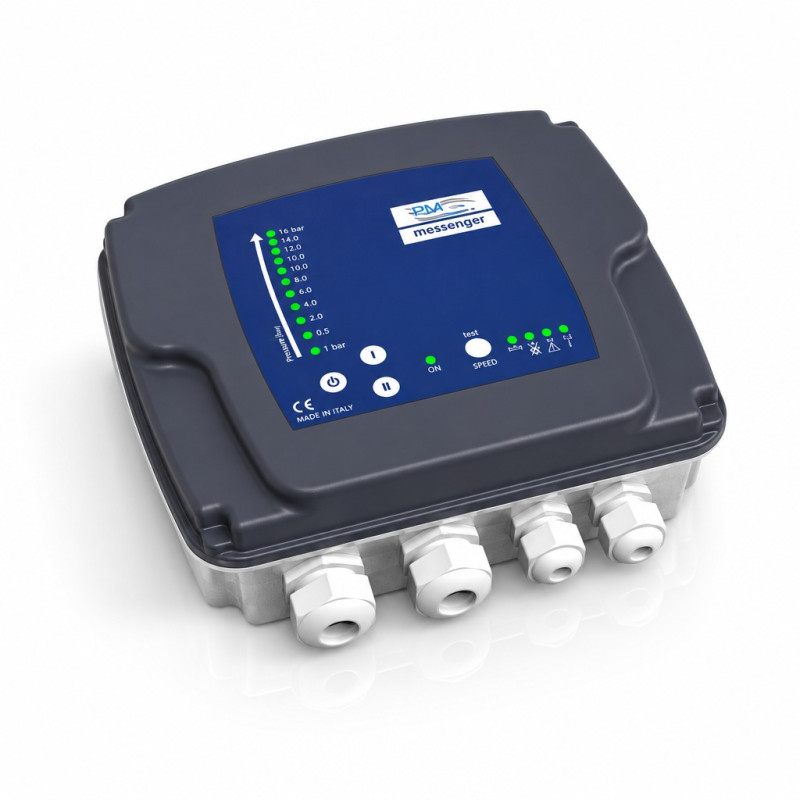

MESSENGER turi IP55 apsaugos klasės korpusą, pagamintą iš plastiko ir aliuminio, elektroninę plokštę ir 4 kabelių įvadus apačioje. Valdiklis veikia be ventiliatoriaus. Tai tinkamas pasirinkimas keičiant pažeistą esamos 4OME sistemos valdiklį, komplektuojant sistemą iš atskirų dalių arba ruošiant atsarginį komponentą.

Kaip veikia MESSENGER

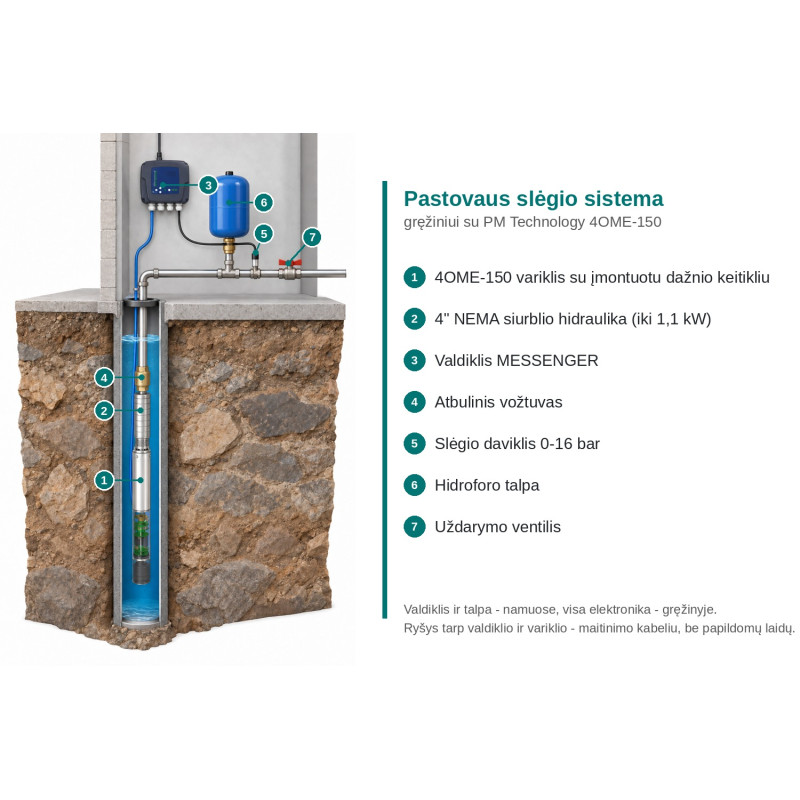

1x230 V maitinimas tiekiamas į MESSENGER, o iš jo trimis laidais perduodamas į 4OME variklį. 4-20 mA slėgio daviklis jungiamas tiesiai prie valdiklio. MESSENGER palygina išmatuotą slėgį su nustatyta verte ir PLC ryšiu per maitinimo kabelį perduoda komandas variklyje esančiam keitikliui. Kabeliu tarp valdiklio ir variklio teka tik tinklo įtampa, todėl valdiklis nekelia trikdžių ir jam nereikia ekranuoto kabelio.

Automatiniu režimu palaikomas nustatytas 1-16 bar slėgis. 11 pakopų LED skalėje nustatyta vertė mirksi, o išmatuota vertė šviečia. Rankiniu režimu galima nustatyti pastovų 15-55 Hz dažnį.

Valdymo skydelyje yra įjungimo ir išjungimo, didinimo, mažinimo bei "bar/speed" režimo pasirinkimo mygtukai. Dukart paspaudus įjungimo ir išjungimo mygtuką, aliarmo signalas panaikinamas.

MESSENGER rodo šiuos veikimo sutrikimus:

• Įtampa nepatenka į 180-250 V diapazoną - A1 aliarmas, pakartotinis bandymas po 2 min.
• Viršsrovė - A2 aliarmas, pakartotinis bandymas po 2 min.
• Prarastas ryšys su varikliu - užsidega visi 3 aliarmo indikatoriai.
• Aptikta sausoji eiga - indikatorius mirksi, o paleidimas kartojamas po 10, 20, 40, 80 ir 120 min.
• Slėgio daviklio gedimas - mirksi A1 indikatorius.
• Per aukšta variklio temperatūra - temperatūrai sumažėjus, sistemos veikimas automatiškai atkuriamas.

Pagalbinę N.O. relę su sausuoju kontaktu iki 250 V galima naudoti išorinei signalizacijai, pavyzdžiui, sirenai. Du skaitmeniniai įėjimai be įtampos skirti plūdiniam jungikliui prijungti arba nuotoliniam stabdymui.

Kaip pasirinkti

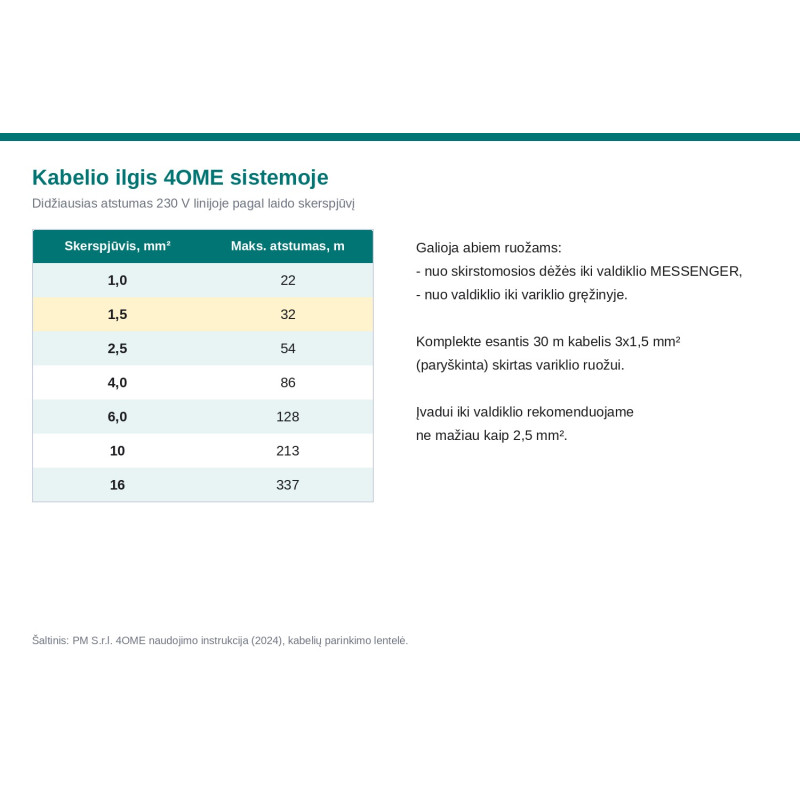

Leistinas kabelio ilgis priklauso nuo laidininko skerspjūvio. Tie patys reikalavimai taikomi ruožams nuo maitinimo linijos iki valdiklio ir nuo valdiklio iki variklio:

• 1.5 mm² - iki 32 m.
• 2.5 mm² - iki 54 m.
• 4 mm² - iki 86 m.

Į ką atkreipti dėmesį

MESSENGER skirtas tik PM Technology 4OME serijos varikliams. Tai nėra universalus valdymo įrenginys ar slėgio relė. Dažnio keitiklis įmontuotas pačiame 4OME variklyje, o MESSENGER veikia kaip maitinimo įvadas, naudotojo sąsaja ir slėgio valdymo įrenginys.

IP55 korpusą montuokite patalpoje arba nuo tiesioginio atmosferos poveikio apsaugotame kesone. Valdikliui reikia atskiros 16 A linijos, A tipo 30 mA nuotėkio relės ir įvadinio kabelio, kurio skerspjūvis ne mažesnis kaip 2.5 mm². Leistina maitinimo įtampa - 180-250 V.

Prieš atidarant korpusą būtina išjungti maitinimą ir palaukti 2 min.

Pagrindiniai MESSENGER parametrai

• Maitinimas: 1x230 V, 50/60 Hz.
• Leistina įtampa: 180-250 V.
• Slėgio nustatymas: 1-16 bar.
• Slėgio indikacija: 11 pakopų LED skalė.
• Rankinis dažnio nustatymas: 15-55 Hz.
• Slėgio daviklio įėjimas: 4-20 mA.
• Apsaugos klasė: IP55.
• Pagalbinė relė: N.O., iki 250 V.
• Skaitmeniniai įėjimai: 2, be įtampos.
• Garantija: 24 mėn.
• Gamintojas: PM S.r.l., Italija.
