Ex apsauginė relė DRENO EMS EXI/2 ATEX plūdėms

DRENO EMS EXI/2 - savisaugės grandinės barjeras ATEX plūdiniams jungikliams

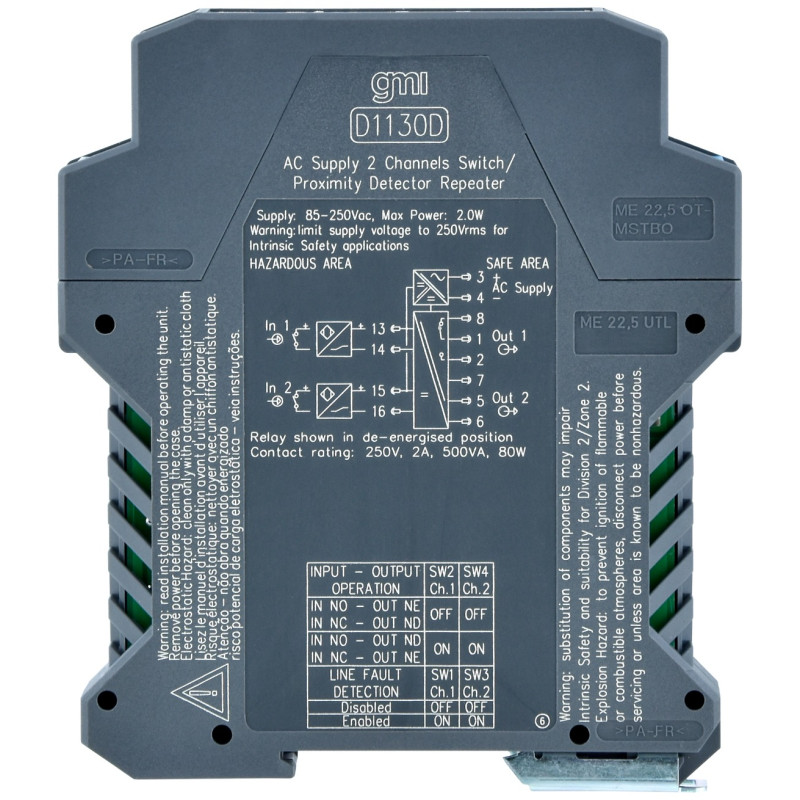

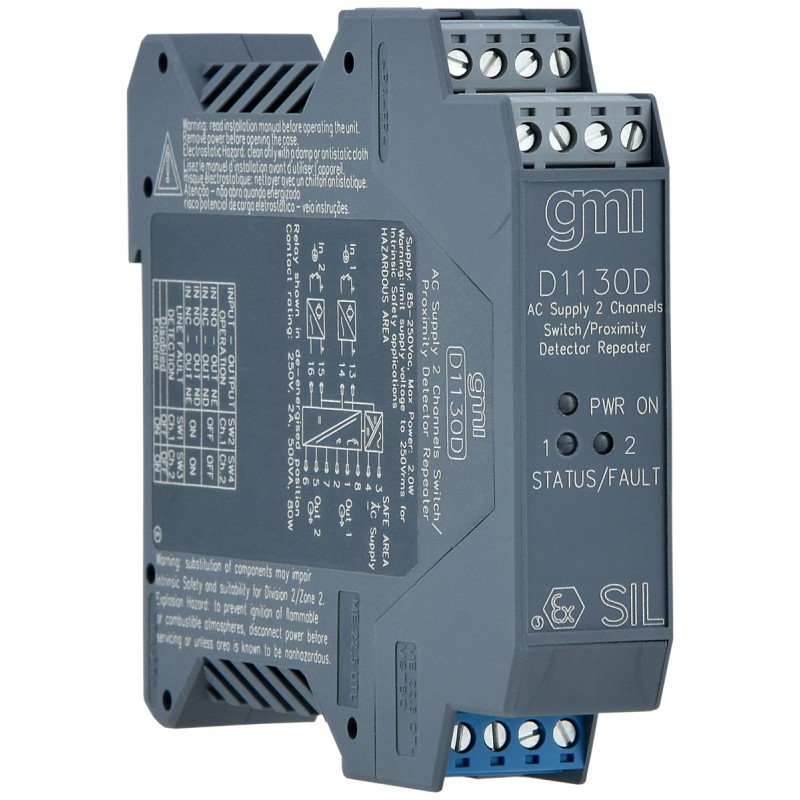

DRENO EMS EXI/2 - aktyvus savisaugės grandinės barjeras su ATEX sertifikatu. Per jį sprogioje zonoje įrengtas ATEX plūdinis jungiklis jungiamas prie saugioje zonoje esančio siurblio valdymo pulto: DRENO EX siurblių instrukcijose nurodyta, kad ATEX plūdę galima jungti tik per aktyvų ATEX savisaugės grandinės barjerą. Barjeras turi du nepriklausomus kanalus ir relių išėjimus 250 V, 2.5 A, 100 VA, maitinimas - 220 V AC arba 24 V DC, montuojamas ant DIN bėgio.

DRENO kataloge ATEX plūdei GEX (žymėjimas II 1G Ex ia IIC T6) nurodytas būtent šis barjeras, 220 V AC versija.

Kaip veikia DRENO EMS EXI/2

Barjeras perduoda plūdės kontakto būseną iš sprogios zonos į saugią zoną, o jo relė duoda signalą valdymo pultui. Prie įėjimų jungiami neapsaugoti NO arba NC kontaktai iš sprogios zonos, pavyzdžiui, plūdinio jungiklio kontaktas.

Abu kanalai veikia nepriklausomai: kiekvienas turi savo relę su perjungiamuoju (SPDT) kontaktu saugioje zonoje, todėl prie vieno barjero galima prijungti dvi plūdes. Įėjimas, išėjimas ir maitinimo grandinė galvaniškai atskirti. Gamintojo teigimu, taip išvengiama Zenerio barjerams būdingų nepatogumų, pavyzdžiui, ekvipotencialinio įžeminimo. Priekyje - LED signalai.

Barjeras lygio nematuoja ir siurblio nejungia. Jo relės kontaktas (ne daugiau kaip 250 V, 2.5 A ir 100 VA) jungiamas į pulto valdymo grandinę, o ne į siurblio variklio maitinimą: siurblį įjungia ir išjungia valdymo pultas.

Kaip pasirinkti ir prijungti DRENO EMS EXI/2

Barjeras reikalingas, kai siurblio darbą pagal skysčio lygį valdo ATEX plūdinis jungiklis: DRENO instrukcijose nurodyta, kad ATEX plūdė visada jungiama per aktyvų ATEX savisaugės grandinės barjerą.

Į ką atkreipti dėmesį montuojant DRENO EMS EXI/2

• Tik leidžiami komponentai. DRENO instrukcijose nurodyta naudoti tik gamintojo leidžiamus ATEX komponentus ir tik jo kataloge nurodytas plūdes; kitai plūdei reikia gamintojo techninio skyriaus leidimo.
• Kas įrengia. Barjerą su ATEX plūde įrengia tik kvalifikuoti specialistai.
• Lygio apsauga. DRENO EX siurblių, pavyzdžiui, GX-EX ir AT-EX 50, ATEX sertifikate nurodyta, kad siurblys visada įrengiamas su lygio kontrolės įtaisu, kuris nutraukia maitinimą skysčio lygiui nukritus žemiau leistino.

DRENO EMS EXI/2 ATEX plūdėms dokumentai

• Techninė kortelė (PDF, PL / EN, 0.4 MB)

DRENO Ex apsauginė relė serijos modelio techninius duomenis ir dokumentus rasite IBO kataloge.
