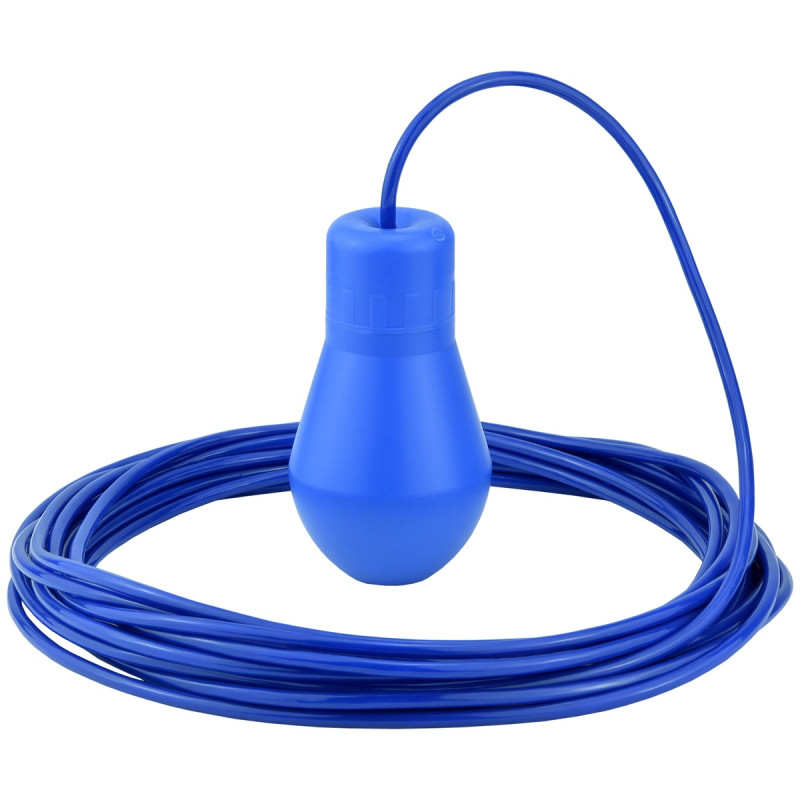

Plūdinis jungiklis DRENO EX GEX

DRENO EX GEX - ATEX plūdinis jungiklis skysčio lygiui valdyti

DRENO EX GEX - ATEX homologuotas plūdinis jungiklis, skirtas drenažo vandens lygiui valdyti ten, kur gali susidaryti sprogi aplinka. Gamintojo kataloge nurodytas žymėjimas - II 1G Ex ia IIC T6, kabelio ilgis - 10 m. Pagal plūdės padėtį valdymo pultas įjungia ir išjungia siurblį, o pati plūdė prie pulto jungiama ne tiesiogiai, bet per aktyvų savisaugės grandinės barjerą.

DRENO kataloge GEX plūdę nurodyta naudoti su barjeru EMS-EX I/2 220 V AC. DRENO EX siurblių instrukcijos leidžia naudoti tik gamintojo kataloge nurodytas plūdes, o GEX - ATEX plūdė iš šio katalogo.

Kaip veikia DRENO EX GEX

Plūdė pagal skysčio lygį perjungia kontaktą, o valdymo pultas pagal šį signalą įjungia arba išjungia siurblį.

Žymėjimas "Ex ia" reiškia savisaugės grandinės apsaugą, todėl DRENO instrukcijose reikalaujama ATEX plūdę visada jungti per aktyvų ATEX savisaugės grandinės barjerą, o ne tiesiai į valdymo pultą.

Barjeras EMS-EX I/2 perduoda plūdės kontakto būseną į saugią zoną: jo įėjimai skirti NO / NC kontaktams iš sprogios zonos, išėjimai - relės 250 V, 2.5 A, 100 VA. Barjeras turi du nepriklausomus kanalus, todėl prie jo galima prijungti dvi plūdes.

Kaip pasirinkti DRENO EX GEX

GEX renkamasi, kai siurblio lygį reikia valdyti sprogioje aplinkoje, o siurblys yra DRENO EX siurblys, kurio instrukcija leidžia naudoti tik gamintojo kataloge nurodytas plūdes.

DRENO EX siurblių, pavyzdžiui, GX-EX ir AT-EX 50, ATEX sertifikate nurodyta, kad siurblys visada įrengiamas su lygio kontrolės įtaisu, kuris nutraukia maitinimą skysčio lygiui nukritus žemiau leistino. Lygio valdymas su plūde, barjeru ir valdymo pultu projektuojamas taip, kad šis reikalavimas būtų įvykdytas.

Į ką atkreipti dėmesį montuojant DRENO EX GEX

• Tik per barjerą. ATEX plūdė jungiama per aktyvų ATEX savisaugės grandinės barjerą; gamintojo nurodyta pora - GEX ir EMS-EX I/2 220 V AC.
• Vieta plūdei. Šulinyje plūdei reikia pakankamai vietos laisvai kilti.
• Leidžiami komponentai. DRENO instrukcijose nurodyta naudoti tik gamintojo leidžiamus ATEX komponentus; kitai plūdei reikia gamintojo techninio skyriaus leidimo.
• Kas įrengia. Plūdę su barjeru įrengia tik kvalifikuoti specialistai.

DRENO EX GEX dokumentai

• Techninė kortelė (PDF, PL / EN, 2 MB)

DRENO Plūdinis jungiklis EX GEX serijos modelio techninius duomenis ir dokumentus rasite IBO kataloge.
