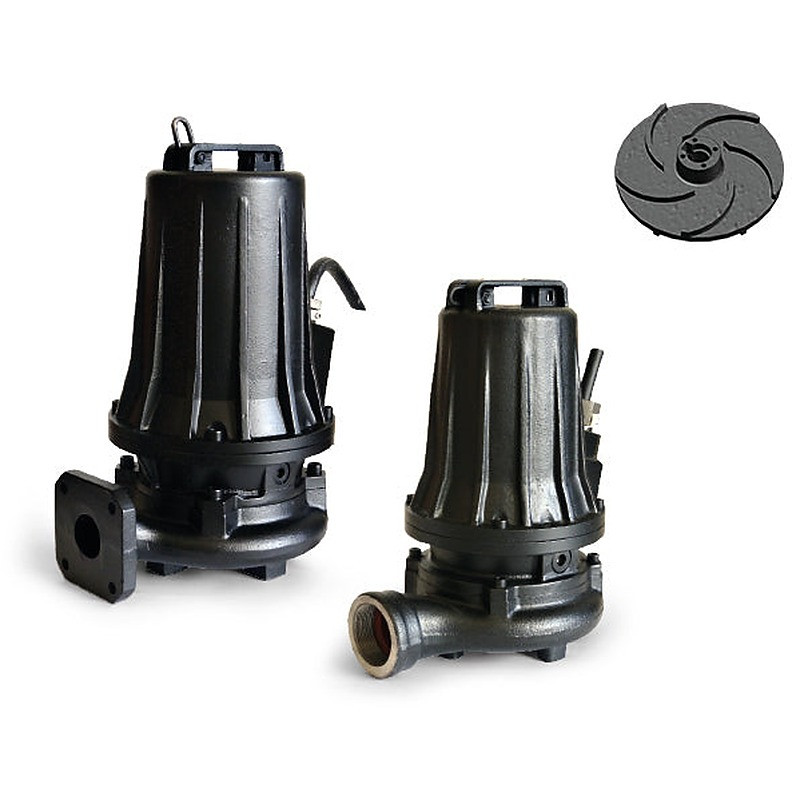

Drenažinis siurblys DRENO HT 65/2/173 C.504 5.5kW 400V 41m 960L/min.

DRENO HT 65/2/173 C.504 - panardinamas siurblys dideliam kėlimo aukščiui

DRENO HT 65/2/173 C.504 - ketinis panardinamas siurblys švariam ir lengvai užterštam vandeniui, kai reikia didelio kėlimo aukščio. Gamintojas nurodo fontanus, vandens atrakcionus, žemės ūkio laistymą ir žuvų ūkius. 5.5 kW 2 polių variklis su dvikanaliu darbaračiu kelia 39.5 m ties 3.6 m³/val. ir 23 m ties 28.8 m³/val.; kėlimo aukštis be srauto - apie 41 m.

Variklio maitinimas - 3~400 V, sūkiai - 2850 aps./min. Horizontalus slėginis atvamzdis - flanšas DN65 PN6, laisvas pratekėjimas - 10 mm. Pavadinimas pagal gamintojo kortelę: H - serija, T - trifazis variklis, 65 - slėginio atvamzdžio DN, 2 - variklio polių skaičius, 173 - statoriaus dydis, C.504 - darbo kreivės numeris. Tai ne nuotekų siurblys: 10 mm pratekėjimas skirtas vandeniui be stambių dalelių. Gamintojas - DRENO POMPE, Italija.

Kaip veikia DRENO HT 65/2/173 C.504

Siurblys dirba vertikaliai, panardintas į siurbiamą skystį. Variklį aušina tas pats skystis, todėl siurblys turi būti visiškai apsemtas, o 40 °C skysčio temperatūros riba galioja visiškai panardintam siurbliui.

Dvikanalis ketaus darbaratis, pasak gamintojo, perduoda skysčiui didelį slėgį ir kėlimo aukštį: be srauto siurblys pasiekia apie 41 m.

Siurblyje yra du atskiri mechaniniai sandarikliai. Variklio pusės sandariklis (anglis / keramika) veikia alyvos kameroje, darbaračio pusės (silicio karbidas / silicio karbidas / Viton) - siurbiamame skystyje. Alyvos kameroje standartiškai įrengtas nuotėkio jutiklis su elektrodu: kai į alyvą patenka skysčio, valdymo skyde įsijungia šviesos arba garso signalas.

Variklio apvijoje įmontuoti šiluminiai jutikliai T1-T2 jungiami prie valdymo skydo kontaktoriaus. Jų kontaktai atsidaro ties 130 °C ir vėl užsidaro, kai apvija atvėsta iki 75 °C.

Variklio naudojama galia P1 - 7.4 kW, veleno galia P2 - 5.5 kW, vardinė srovė - 12.5 A, izoliacijos klasė F (155 °C), apsaugos laipsnis IP68. 10 m ilgio H07RN8F 7x1.5+3x0.50 kabelis tiekiamas laisvais galais, žvaigždės-trikampio paleidimui.

Siurblys neturi savo plūdinio jungiklio, todėl pagal skysčio lygį pats neįsijungia ir neišsijungia. Gamintojas reikalauja, kad instaliacijoje visada būtų automatinis valdymas su jo patvirtintu plūdiniu jungikliu, prijungtu prie valdymo skydo.

Kaip pasirinkti DRENO HT 65/2/173 C.504 pagal darbo tašką

Siurblys tinka, kai darbo taškas - reikiamas debitas esant bendram kėlimo aukščiui - patenka į gamintojo lentelės sritį: nuo 39.5 m ties 3.6 m³/val. iki 7 m ties 50.4 m³/val. Bendrą kėlimo aukštį sudaro lygių skirtumas ir slėginės linijos nuostoliai.

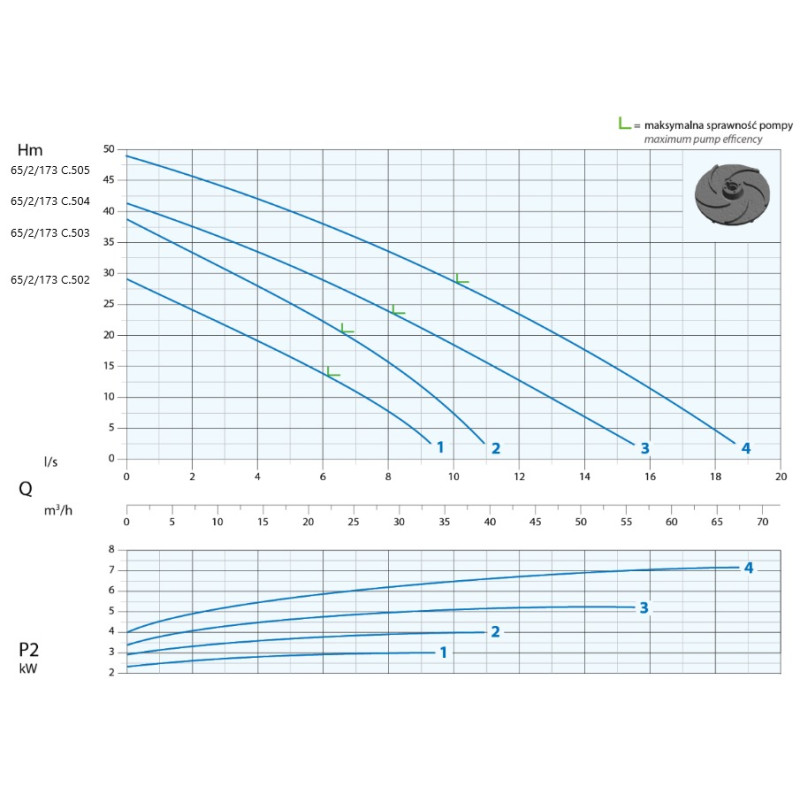

Pagal gamintojo kreivę ties 30 m siurblys tiekia apie 19 m³/val., ties 20 m - apie 33 m³/val. Jis netinka nevalytoms nuotekoms ir vandeniui su dalelėmis, didesnėmis nei 10 mm. Slėginė linija turi būti ne siauresnė už DN65 atvamzdį.

Į ką atkreipti dėmesį montuojant DRENO HT 65/2/173 C.504

• Skystis. Švarus arba lengvai užterštas vanduo iki 40 °C, kai siurblys visiškai panardintas; pH - nuo 6 iki 10, tankis - mažesnis nei 1.1 kg/dm³, dalelės - ne didesnės kaip 10 mm. Degių skysčių, pavyzdžiui, benzino, siurbti negalima.

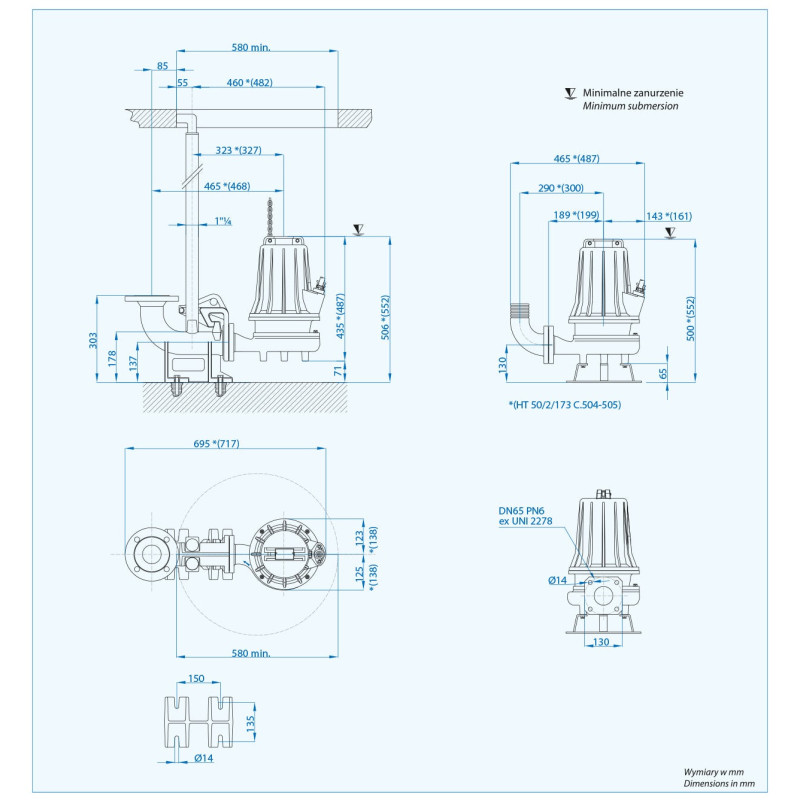

• Panardinimas. Gamintojo brėžinyje mažiausias skysčio lygis pažymėtas ties variklio korpuso viršumi - 552 mm nuo šulinio dugno, tiek ant automatinio sujungimo pagrindo, tiek ant atramos. Didžiausias panardinimo gylis - 20 m. Sausa eiga draudžiama.
• Valdymas ir apsaugos. Būtinas automatinis valdymas su plūdiniu jungikliu ir išjungimo įtaisas, kuris nutraukia maitinimą perkaitus apvijai arba skysčio lygiui nukritus žemiau įsiurbimo angos. Šis įtaisas savaime neįsijungia: siurblys vėl paleidžiamas rankiniu būdu, patikrinus plūdinį jungiklį.
• Paleidimai. Ne daugiau kaip 15 tolygiai paskirstytų paleidimų per valandą.
• Maitinimas. 3~400 V ±5 %, 50 Hz ±2 %; elektros jungtys turi būti sandarios kaip IP68. Po kiekvieno naujo prijungimo, dingus fazei ar įtampai, tikrinama sukimosi kryptis: žiūrint iš įsiurbimo pusės, darbaratis turi suktis prieš laikrodžio rodyklę.
• Šulinys. Įsiurbimo anga turi būti žemiausiame taške, bet siurblys negali įklimpti dumble. Slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas.
• Kėlimas ir šaltis. Siurblys keliamas tik už rankenos, niekada už kabelio. Panardintas 0-40 °C skystyje jis neužšąla; ištraukus į šaltį, gali užšalti darbaratis. Jis atitirpinamas vandenyje, šildyti draudžiama.

DRENO HT 65/2/173 C.504 montavimas ir medžiagos

Stacionariai siurblys statomas ant automatinio sujungimo pagrindo B4 PN6 su 1¼" kreipiančiaisiais vamzdžiais, kilnojamai - ant atramos P4 DN65 su flanšine žarnos alkūne N1. Tai pasirenkami priedai. Anga šulinio perdangoje - ne mažesnė kaip 580 mm. Siurblio svoris - 85 kg.

Siurblio korpusas, variklio korpusas ir darbaratis pagaminti iš ketaus, velenas - iš nerūdijančiojo plieno AISI 420, varžtai - iš AISI 304, kabelio įvorė - iš nerūdijančiojo plieno AISI 316. O žiedai - iš NBR, radialiniai guoliai sutepti gamykloje. Triukšmo lygis - ne daugiau kaip 70 dB(A).

DRENO HT 65/2/173 C.504 dokumentai

• Techninė kortelė (PDF, PL / EN, 2 MB)
• Techninė kortelė (PDF, IT / EN, 0.7 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 14.7 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.2 MB)

DRENO HM / HT serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
