Pedrollo TOP MULTI 2 EVOTECH 0.55 kW komplektas skirtas laistyti ar vandeniui tiekti iš tvenkinio, ežero, upės arba šulinio, kuriame siurblys statomas ant dugno. Vandenį jis ima per plūduriuojantį filtrą, laikomą apie 10 cm žemiau paviršiaus, todėl pasiurbimo vieta lieka atokiau nuo dugne esančio smėlio ir nuosėdų. Automatika įmontuota siurblyje, o 1 l talpa kartu panardinama į vandenį, todėl atskiro hidroforo patalpoje nereikia.
Kam tinka TOP MULTI 2 EVOTECH komplektas
- Sodui, daržui ar vejai laistyti iš tvenkinio, ežero arba upės. Siurblys pastatomas vertikaliai ant dugno, o atsukus žarną ar įjungus purkštuvą įsijungia automatiškai.
- Vandeniui tiekti į sodybą ar vasarnamį iš atviro vandens telkinio arba lietaus vandens talpos, kai vandens lygis per sezoną kinta.
- Šuliniui, kuriame vandens nedaug arba nėra tinkamos vietos siurbliui pakabinti. Siurblys stovi ant dugno, tačiau vandenį ima aukščiau per plūduriuojantį filtrą.
- Vietai su nelygiu ar minkštu dugnu, jei siurbliui įrengiama stabili ir lygi pakyla. Prieš paleidžiant visas 442 mm aukščio korpusas turi būti po vandeniu.
Įprastame šulinyje, kuriame siurblys nuleidžiamas ant lyno ir laikomas virš dugno, paprastai pakanka bazinio komplekto be plūduriuojančio pasiurbimo sistemos.
Kaip veikia TOP MULTI 2 EVOTECH komplektas

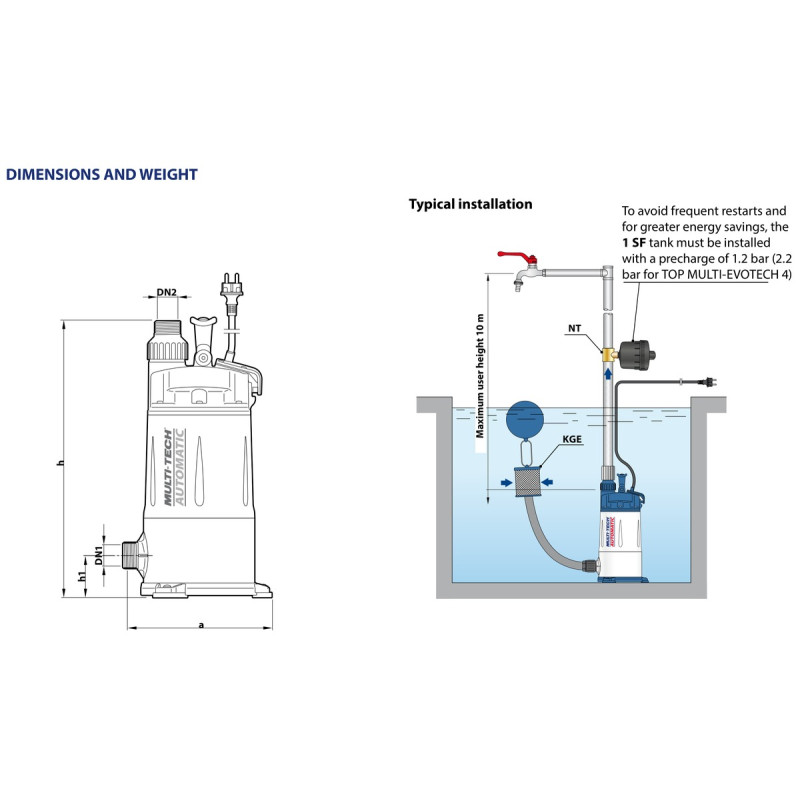

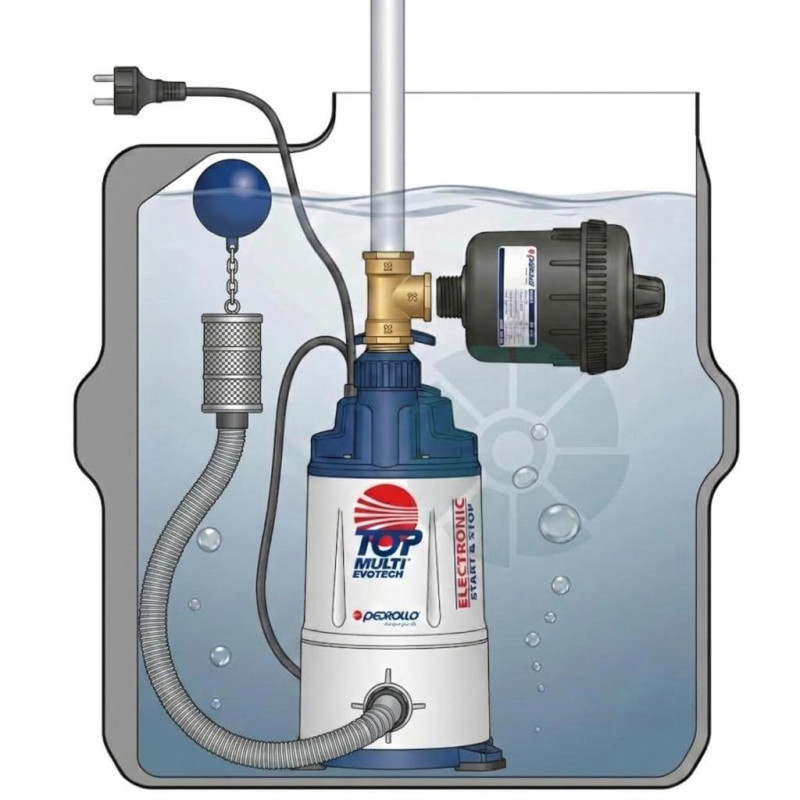

Siurblys statomas vertikaliai ant dugno. Vanduo patenka ne per pagrindą, o per šoninį 1"1/4 pasiurbimo atvamzdį. Prie jo prisukama KGE spiralinė PVC žarna, kurios skersmuo yra Ø30 mm, o ilgis - 1.5 m.
Žarnos gale įrengtas nerūdijančiojo plieno filtras ir polietileno plūdė. Plūdė laiko filtrą apie 10 cm žemiau vandens paviršiaus ir juda kartu su kintančiu vandens lygiu. Taip filtras neplūduriuoja pačiame paviršiuje, kur kaupiasi lapai ir kitos šiukšlės, ir nenusileidžia prie dugno, kur nusėda smėlis bei dumblas.
Prie siurblio 1"1/4 išėjimo jungiama redukuota žalvarinė mova 1"1/4 x 1", 1" nipelis ir žalvarinis trišakis 1"F x 1/2"F x 1"F. Į trišakio 1/2" atšaką įsukama Pedrollo 1SF 1 l talpa, kurios pradinis slėgis yra 1.2 bar. Per likusią 1" atšaką vanduo tiekiamas į vamzdį arba žarną. Talpos korpusas plastikinis, todėl ją galima laikyti vandenyje kartu su siurbliu. Įprastos metalinės hidroforo talpos tokiam naudojimui netinka, nes nuolat būdamos vandenyje rūdija. Ant kranto ar į šulinio viršų reikia išvesti tik vandens liniją ir 10 m elektros kabelį.
Elektroninis valdymo blokas įmontuotas siurblyje. Atsukus čiaupą ir slėgiui nukritus žemiau 1.5 bar, siurblys įsijungia. Uždarius čiaupą ir srautui sumažėjus iki mažiau nei 3 l/min., siurblys sustoja. Automatika taip pat saugo nuo sausosios eigos. Po ilgesnės pertraukos siurblys kas 48 val. įsijungia 10 s, kad neužstrigtų darbaračiai. Atbulinis vožtuvas jau įmontuotas, todėl papildomo vožtuvo nereikia.
Pedrollo 1SF 1 l talpa nėra vandens atsarga. Ji veikia kaip slėgio buferis ir sumažina įsijungimų skaičių esant nedideliam vandens paėmimui ar mikronuotėkiui.
Kuo skiriasi plūduriuojantis pasiurbimas KGE
Ant dugno pastatytas įprastas panardinamasis siurblys vandenį ima ties dugnu, kur kaupiasi smėlis ir nuosėdos. TOP MULTI 2 EVOTECH turi šoninį 1"1/4 pasiurbimo atvamzdį, todėl vandens paėmimo vietą galima perkelti aukščiau.

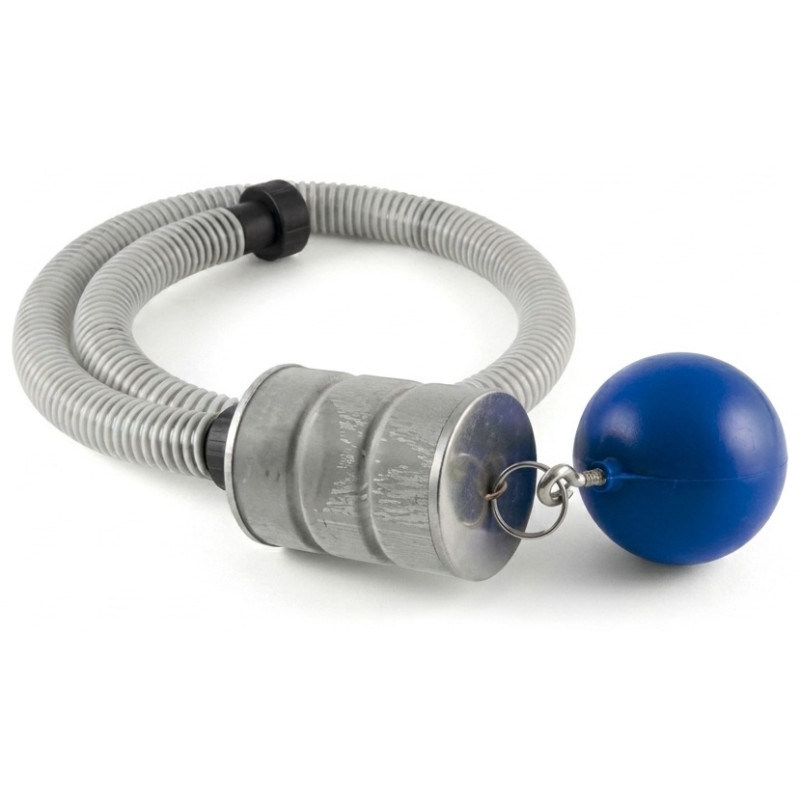

KGE sudaro 1.5 m ilgio Ø30 mm spiralinė PVC žarna, nerūdijančiojo plieno filtras, polietileno plūdė, Ø30 mm jungtys ir 1"1/4 srieginė jungtis prie siurblio. Filtras laikomas apie 10 cm po paviršiumi. Tai padeda pasiurbimo vietą atskirti ir nuo paviršiuje plaukiojančių šiukšlių, ir nuo dugno nuosėdų.
Plūduriuojantis pasiurbimas ima vandenį iš paviršinio sluoksnio, kol vandens virš siurblio yra iki maždaug 1.5 m. Tai mūsų vertinimas pagal 1.5 m žarnos ilgį, o ne gamintojo nurodytas darbinis gylis. Gilesniame vandenyje siurblys gali būti panardintas iki 5 m, tačiau filtras tuomet lieka maždaug 1.5 m virš dugno.
KGE nėra standartinė siurblio komplektacijos dalis. Šį priedą pridedame mes, kad vandens paėmimo mazgą būtų galima surinkti atskirai neieškant filtro, plūdės ir pasiurbimo žarnos.
Kaip pasirinkti

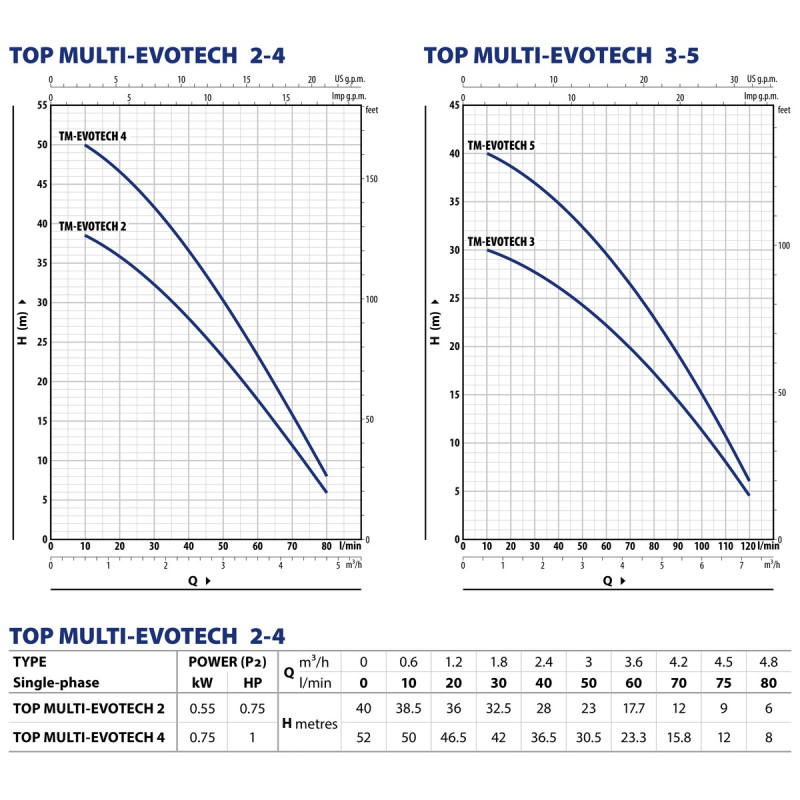

Įvertinkite aukštį nuo vandens paėmimo taško iki aukščiausio čiaupo ir reikalingą debitą. Aukščiausias čiaupas turi būti ne daugiau kaip 10 m virš vandens paėmimo vietos. Didėjant debitui, siurblio sukuriamas slėgis mažėja.
| Debitas | Siurblio slėgis esant šiam debitui | Kam to pakanka |
|---|
| 20 l/min. (1.2 m³/val.) | 36 m | vienam čiaupui ar žarnai su purkštuvu, kai aukštis siekia iki 10 m |
| 40 l/min. (2.4 m³/val.) | 28 m | dviem purkštuvams vienu metu arba sodybos namo vandentiekiui |
| 60 l/min. (3.6 m³/val.) | 17.7 m | laistyti keliais purkštuvais netoli telkinio |
| 80 l/min. (4.8 m³/val.) | 6 m | tik perpumpuoti be pakėlimo |
Šį komplektą rinkitės, kai siurblys turi stovėti ant dugno, o vandenį norite imti iš aukštesnio sluoksnio. Jei aukščiausias čiaupas yra daugiau kaip 10 m virš vandens arba reikia didesnio nei 80 l/min. debito, reikės kito siurblio. Įmontuota automatika slėgio nepadidina. Jei panardinimo gylis viršija 5 m, šis modelis taip pat netinka.

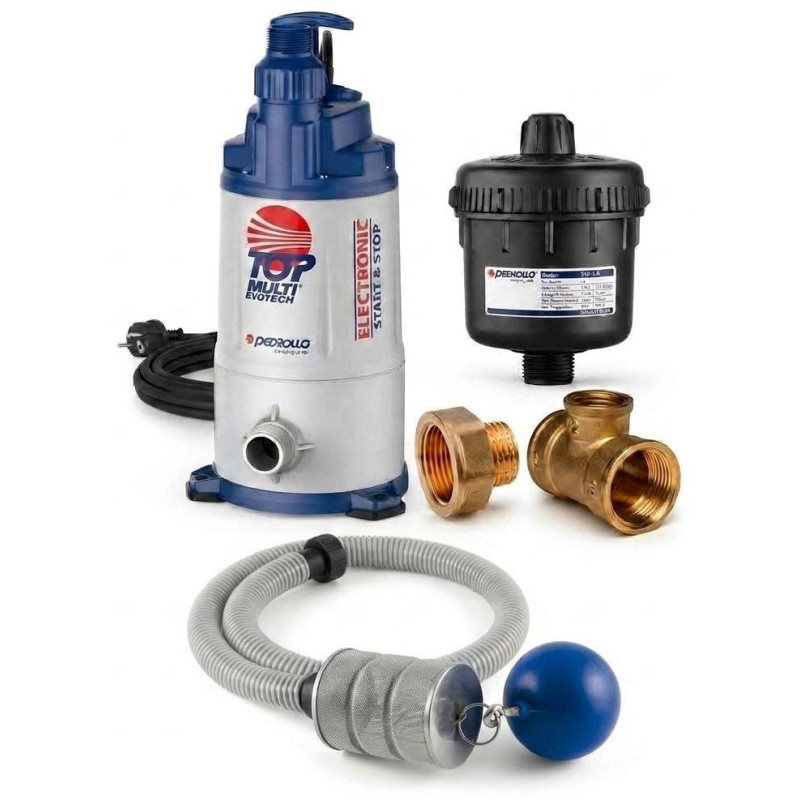

Kas įeina į TOP MULTI 2 EVOTECH komplektą

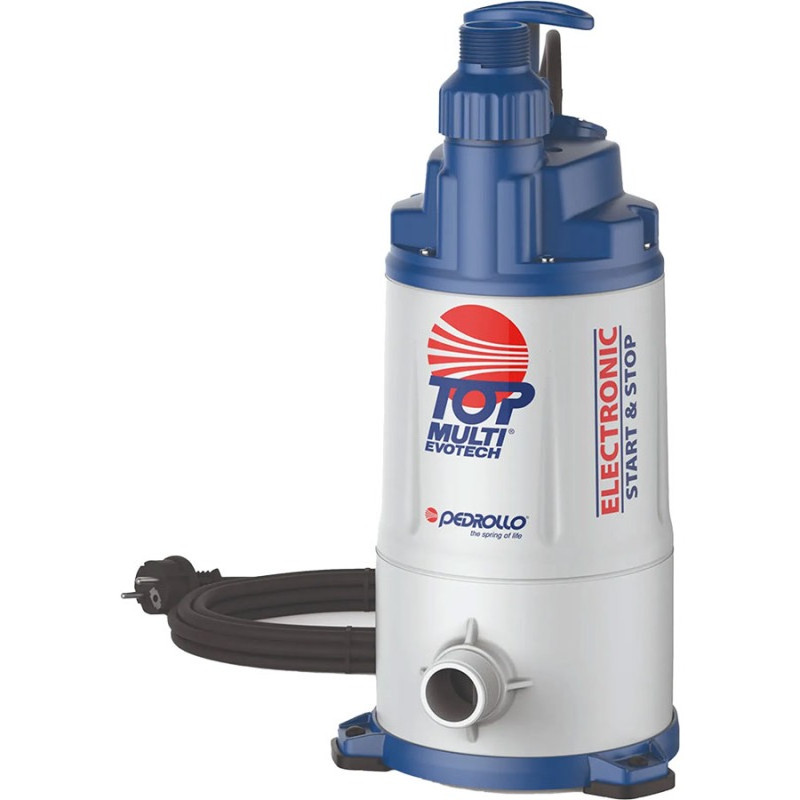

- Pedrollo TOP MULTI 2 EVOTECH siurblys: 0.55 kW, 230 V, 3.4 A, 3 pakopos, debitas iki 80 l/min., slėgis iki 40 m, 1"1/4 pasiurbimo ir išėjimo jungtys, 10 m kabelis su kištuku, automatika ir atbulinis vožtuvas.
- Pedrollo KGE plūduriuojantis pasiurbimas: Ø30 mm, 1.5 m spiralinė PVC žarna, nerūdijančiojo plieno filtras, polietileno plūdė bei jungtys.

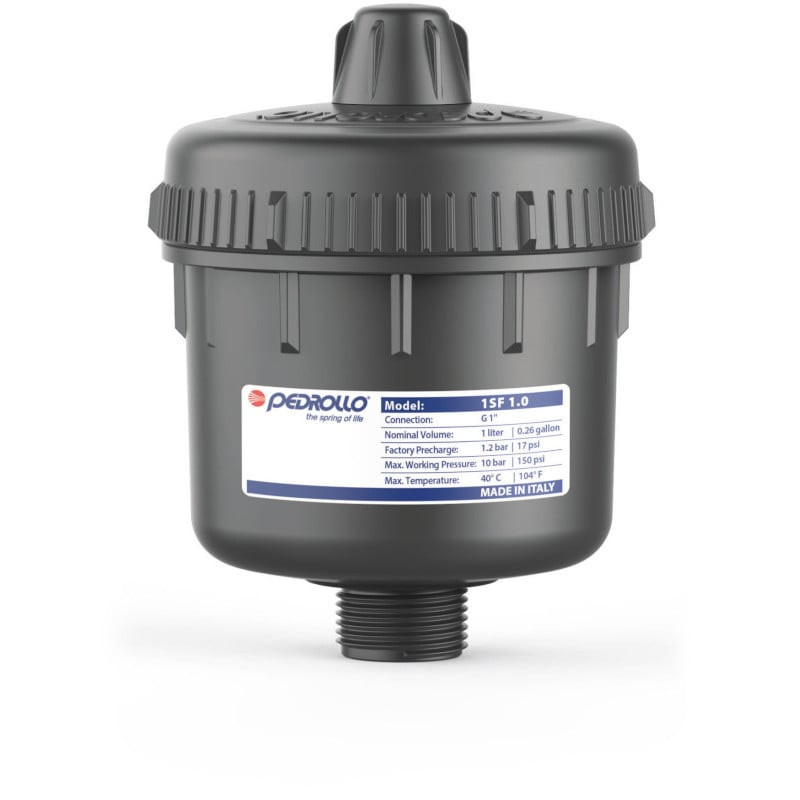

- Pedrollo 1SF talpa: 1 l, 1/2" išorinis sriegis, 1.2 bar pradinis slėgis, didžiausias slėgis 10 bar, plastikinis korpusas ir fiksuota membrana.
- Redukuota žalvarinė mova 1"1/4 x 1" ir 1" žalvarinis nipelis.
- Žalvarinis trišakis 1"F x 1/2"F x 1"F talpai ir vandens linijai prijungti.
Į ką atkreipti dėmesį
Siurblys skirtas švariam vandeniui iki +40 °C. Leistinas dalelių dydis siekia 1.2 mm, o jų kiekis - iki 60 g/m³. Tai nėra dumblo ar nešvaraus vandens siurblys. Jei telkinyje daug smulkių nuosėdų, vandens kokybę reikia įvertinti prieš montuojant.
Didžiausias panardinimo gylis yra 5 m. Prieš paleidžiant siurblys turi būti visiškai panardintas. Jo korpuso aukštis siekia 442 mm, todėl labai sekliame telkinyje gali reikėti parinkti gilesnę vietą.
Įsijungimo slėgis yra nustatytas ties 1.5 bar ir nereguliuojamas. Leistinas įsijungimų dažnis - iki 20 kartų per valandą. Komplekte esanti 1 l talpa su 1.2 bar pradiniu slėgiu padeda išvengti bereikalingo junginėjimosi dėl mažo vandens vartojimo.
Plūdei reikia laisvos vietos judėti kartu su vandens lygiu. Siaurame šulinyje žarną nukreipkite taip, kad plūdė neužstrigtų prie sienos. Jei dugnas nelygus, siurbliui įrenkite tvirtą horizontalią pakylą.
Prieš šalčius siurblį ištraukite ir laikykite nuo šalčio apsaugotoje patalpoje. Siurblio nekelkite už elektros kabelio.
Komplekte nėra vamzdžio ar žarnos, jungiamos prie trišakio 1" atšakos, jai reikalingos jungties, lyno, ventilių ir elektros ilgintuvo. Siurblio kabelio ilgis - 10 m.
Pagrindiniai TOP MULTI 2 EVOTECH komplekto parametrai
- Galia: 0.55 kW.
- Maitinimas: 230 V.
- Srovė: 3.4 A.
- Pakopų skaičius: 3.
- Debitas: 10-80 l/min. arba 0.6-4.8 m³/val.
- Slėgis: 38.5 m esant 10 l/min., 28 m esant 40 l/min., 17.7 m esant 60 l/min., 6 m esant 80 l/min.
- Įsijungimo slėgis: 1.5 bar.
- Sustojimo riba: mažesnis nei 3 l/min. srautas.
- Panardinimo gylis: iki 5 m.
- Aukštis iki aukščiausio čiaupo: iki 10 m.
- Matmenys: 239 x 442 mm.
- Svoris: 9.9 kg.
- Kabelis: H07RN-F, 10 m, su kištuku.
- Variklio gaubtas: AISI 304.
- Variklio velenas: AISI 431.
- Darbaračiai ir difuzoriai: Noryl.
- Sandarinimas: dvigubas mechaninis sandariklis su alyvos kamera.
- Variklio apsauga: IP X8, F izoliacijos klasė, S1 darbo režimas.
- KGE žarna: Ø30 mm, 1.5 m.
- Pedrollo 1SF talpa: 1 l, 1.2 bar, iki 10 bar.
- Garantija siurbliui: 24 mėn.
- Garantija talpai: 24 mėn.
